Січень ч. 2 Кронштейн ДПКВ Ауді 80

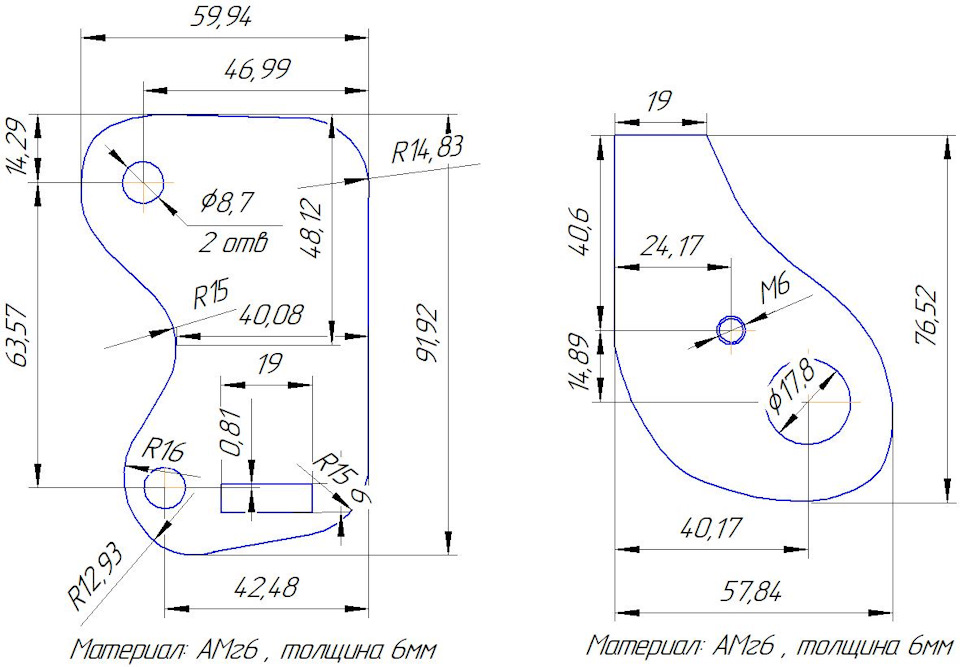

Привіт . Як і обіцяв зробив креслення на кронштейн. Матеріал АМГ6це сплав алюмінію, який добре зварюється. Д16, сулімін не варяться! Точніше можна зварити на зварні шви полопають.
< /p>
На кресленнях канешно жн немає всіх розмірів, так як контурскладний багато еліпсів і сплайнів які неможливо позначити, але язберіг його в масштабі 1:1. Можна роздрукувати на принтері івирізати по макету Прямокутник 6х19 - це місце приварки 2-оїпластини до 1-ої.

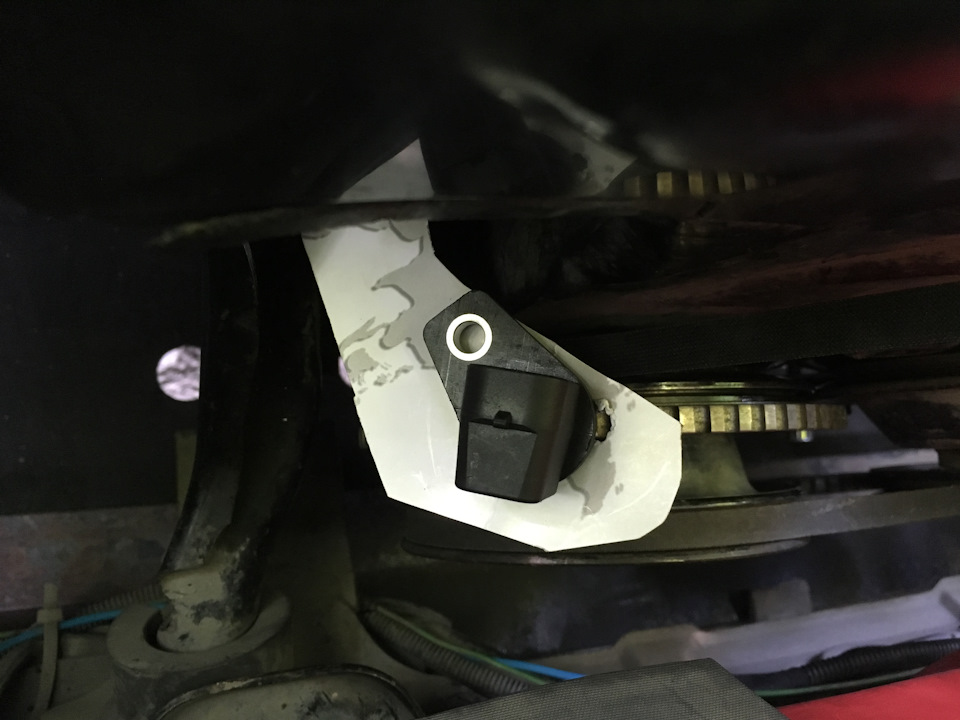

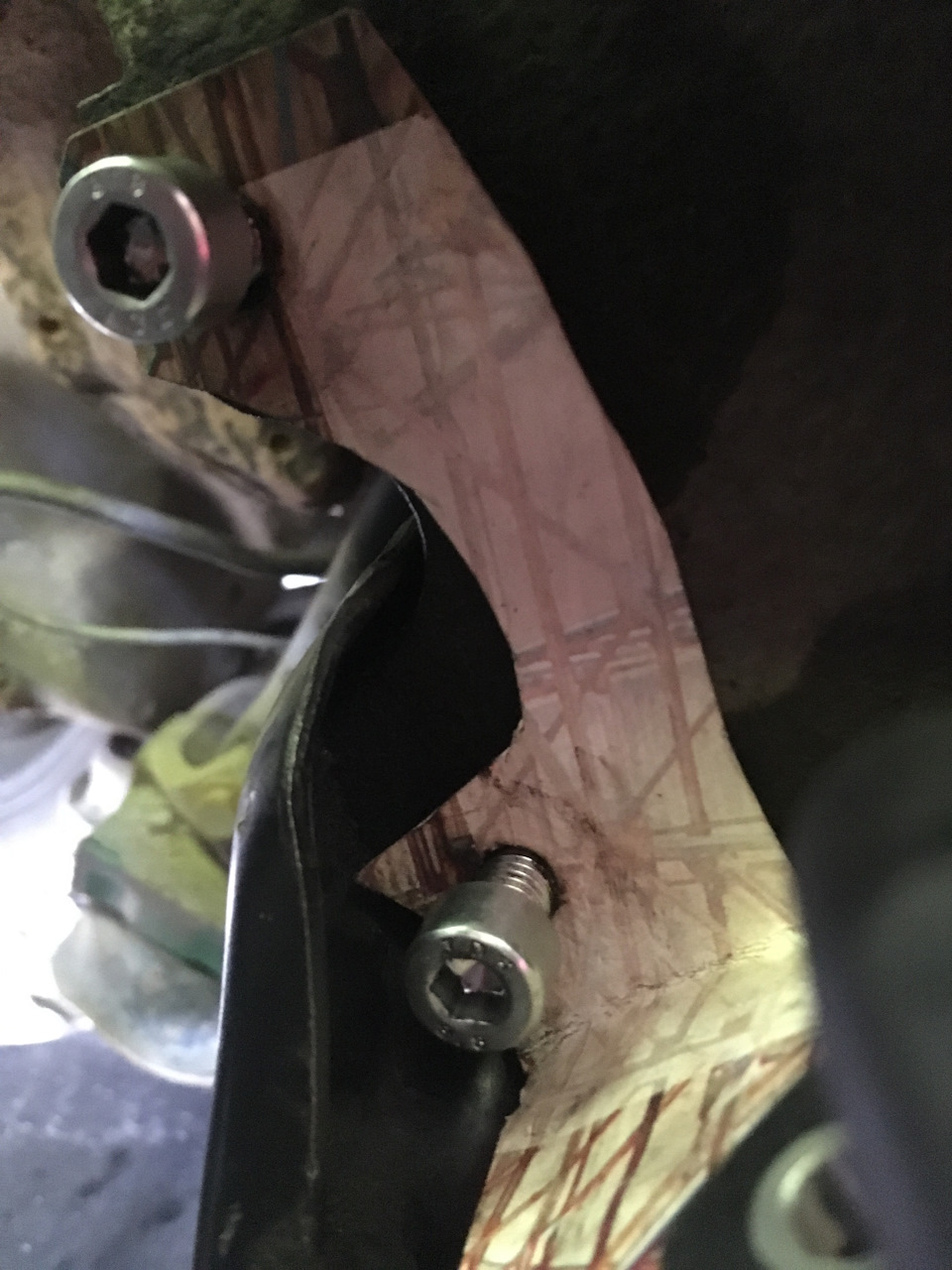

Спочатку робив такий шаблони на картоні

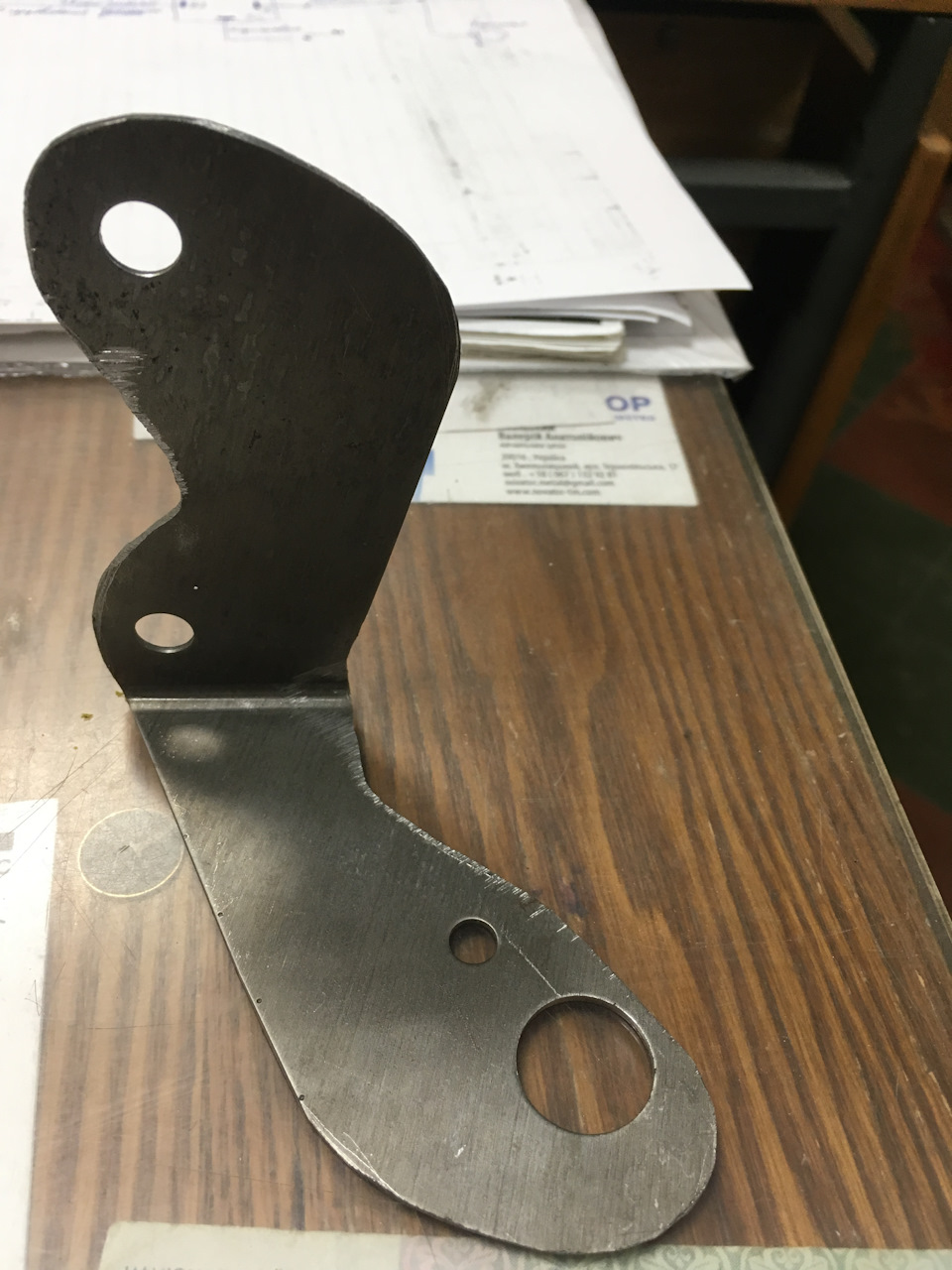

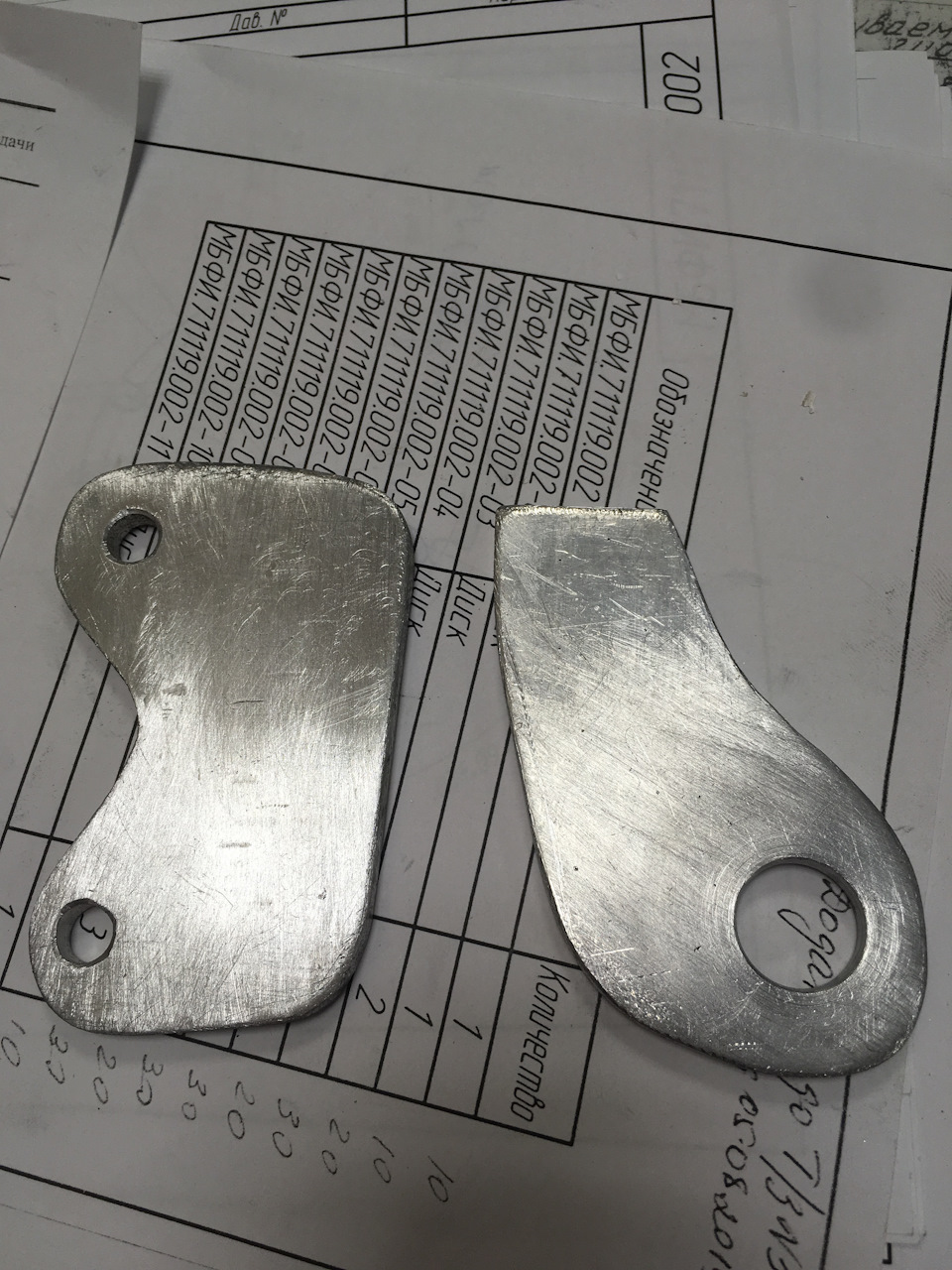

Місце кріплення — це отв для кріплення компрессора кондиціонера.2отв М8.Отвори прогнав мітчиком. Виготовив з листової сталі 2мм.Зрозумів що 6мм складно вигнути і вгадати і вирішив робити окремо.Приблизне місце зварювання Зварив як на кресленнях і вирішив додатикосинку для жорсткості. Фарба крокрень порошкова > От такийвид
На авто кронштейн стає на своє місце.
В результаті, датчик перпендикулярний реперу.Є також діапазонрегулювання висоти зазору датчика за рахунок того, що діаметрдіаметром 8, 7 мм. Виставляємо потрібний зазор і забиваємо з шайбами​​і гроверами. Так само змінював лампочку в приладку і оскільки напідході Січень, то заглянув на контакт лампочки Chek Engine. Умоєму блакитному роз'ємі була клема але буз дроту. Встановив, вивівшмат дроту і обтис кримпером. Також встановив лампочку на місце.Тепер при включеному запалюванні, якщо подати мінус на цей дрітгорить CHEK. Незабаром поєднаю з Січнем
Дякую всім хто читав.
