Стабілізатор напруги.

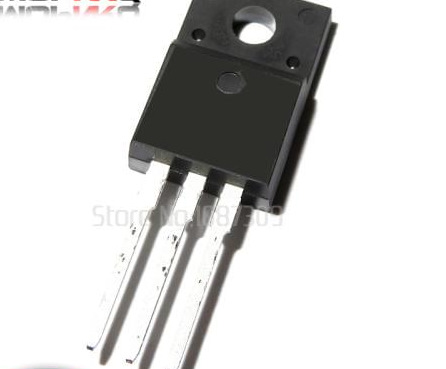

Поміняв черговий стабілізатор напруги, він пропрацював п'ятьхвилин. Два болтики приборки і два болтики кожуха над бабкою, віннапився... Ставив Kia L7810CV Ось такий з поворотом на 180 ° Він упластмасі без радіатора (фото з нета) Продавець порадив двазапаралелити і встромити.
Коментарі20
У штатного стабілізатора струм 0.2А макс.У лм 1А макс.Горять вони від неправильного включення або короткого (кз) т.к. немає захисту.Пробуйте потім скажіть, поділіться відгуком.
У мене працює 3 роки без проблем.
Ну будемо вважати що на платі все в порядку, немає коротких замикань і т.д. Це лінійний стабілізатор просто ось так взяти і впаяти мало. Йому потрібна хоча б мінімальна обв'язка. На вхід і вихід поставити конденсатор. Даташит до цієї мікросхеми так і...
Нічого не зрозуміло. Можеш написати що куди конкретно припаяти?
Як варіант можна купити вже готовий стабілізатор на окремій платі вже в обв'язці. Є також на базі LM78xx і більш сучасні DC-DC перетворювачі теж на готовій платі. У них все просто.
Ці вже імпульсні DC-DC перетворювачі.
Ти мені можеш розписати що куди конкретно впаювати без розумних міркувань? -те ... і т.д. За його простою схемою я підключив все чітко. розписав які кольори, з якими номерами в колодках з'єднати.
Згоден.Я як зміг написав.З дисплеєм простіше, там є колір дроту і номер піна на фішці.Тут інакше.
Я запропонував готові варіанти що б не паритися. Спробую так сказати. Перед вами допустимо стаб. LM7810 якщо дивитися на його обличчя там де написані літери і цифри, то Ліва на право 1 нога-плюс вхід харчування 2 нога-мінус харчування він ж вхід і ві...
Ща спробую намалювати. Куди паяти керамічний 0.33мкФ?
0.33 припаяти туди де 100 мкф.Полярность для 0.33 (кераміка) не важлива.
Зрозумів. Його ставити по тих же місцях з розворотом у півоберта? Гретися буде? Працюватиме? Термопаста потрібна?
Так встановлювати з розворотом. Т.к. розпинування його така, цього вимагає. Що стосується нагріву. Будемо вважати. на стабілізатор приймемо максимальний струм на який розрахований штатний стабілізатор 200mA або 0.2А (я просто не знаю яка там у реальн...
Спасибі. Спробую. Раніше стабілізатори працювали тиждень. Цей пропрацював п'ять хвилин, три з яких були просто при включеному запалюванні (поки прикручував прибирання), і дві хвилини при їзді, коли напруга перевалила за 12 Вольт.
Чи можна замість цієї ЛМ-ки встромити MP1584EN? mysku.ru/blog/china-stores/31213.html
Грався з такими. Показали себе не з кращого боку. На будь-якій нісенітниці нібито квартирного дзвінка нормально. Все що серйозніше чомусь вилітають. При тому що струм не перевищував 0.2А, а заявлено 0.5 max. Краще вже на DC-DC LM2596 ( 3 А max) або п...
Хоча, можливо, і браковану партію підсунули, прислали.
Імпульсні мають змінний резистор їм можна виставити вихідну напругу. Лінійні типу LM78xx, КРЕН148 і т.д. є з регульованою вихідною напругою і вже з заданою напругою. Відповідно якщо потрібно 10в значить в схемі буде запаяний до прикладу
Наприклад Якщо у людей працює така річ без обв'язки просто запаяна. Лінійний стабілізатор цих серій здатний до самозбудження. Ну 50/50 і в результаті на виході буде те саме, що і на вході тобто він не працює згорів, а може і взагалі нічого не видават...
Так само можна запаяти захисний діод між входом і виходом.
