Підніжки на GWS. Частина 1

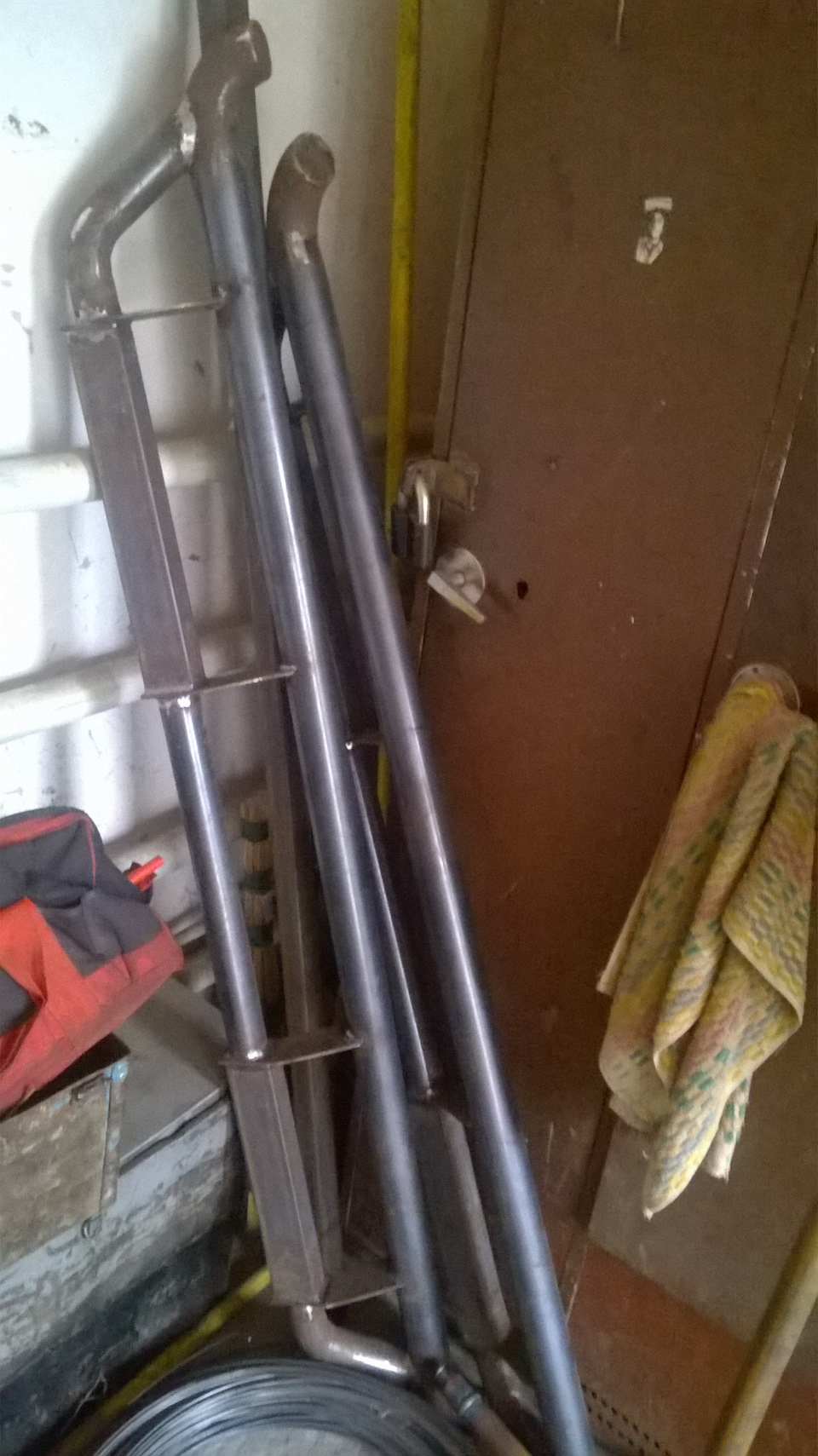

Як відомо рідні підніжки гаманця повне по-цьому. Підніжки власноїконструкції, звичайно підглянув де міг, але. Виглядають ось так, усередині між трубами ще буде просічно витяжна сітка і звичайнобудуть кронштейни до Рамі та квадратного профілю.Розрахункова вага15-16 кг одна.Кріпитися до рами будуть на болтах за допомогоюпластин.Креслення не знаю робити чи ні, в принципі поки зняті можувсе виміряти і зробити? 40 труба трохи нижче 50. Коли буду поряд зними зроблю більше фото, а потім і встановлені. Фарбувати буду впорошкову фарбу, з кольором не визначився. Близько 3.2 м
Труба проф 60х40х3 близько 2 м

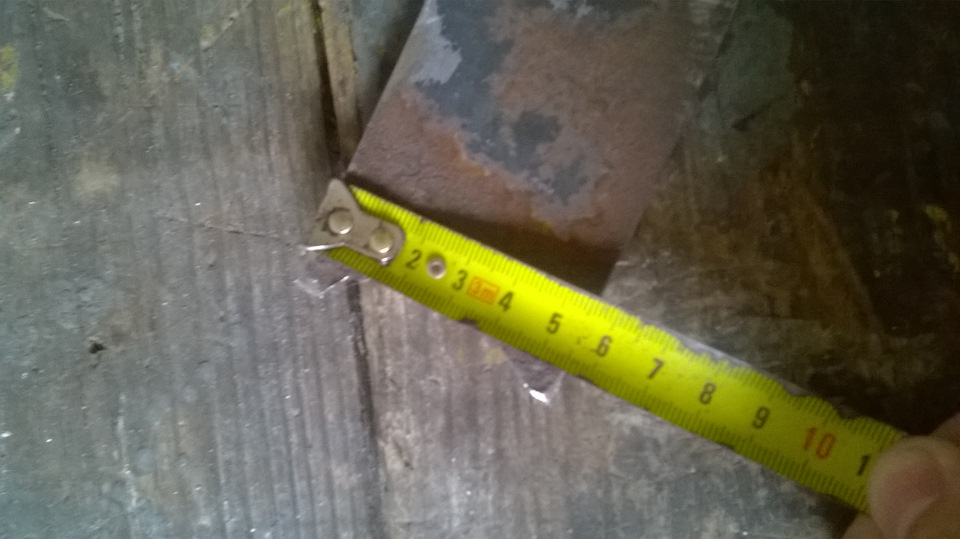

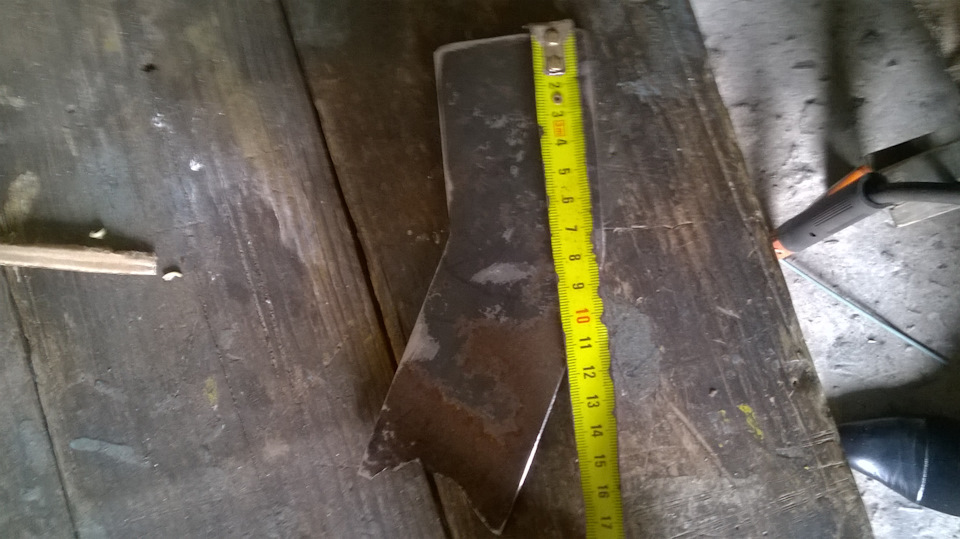

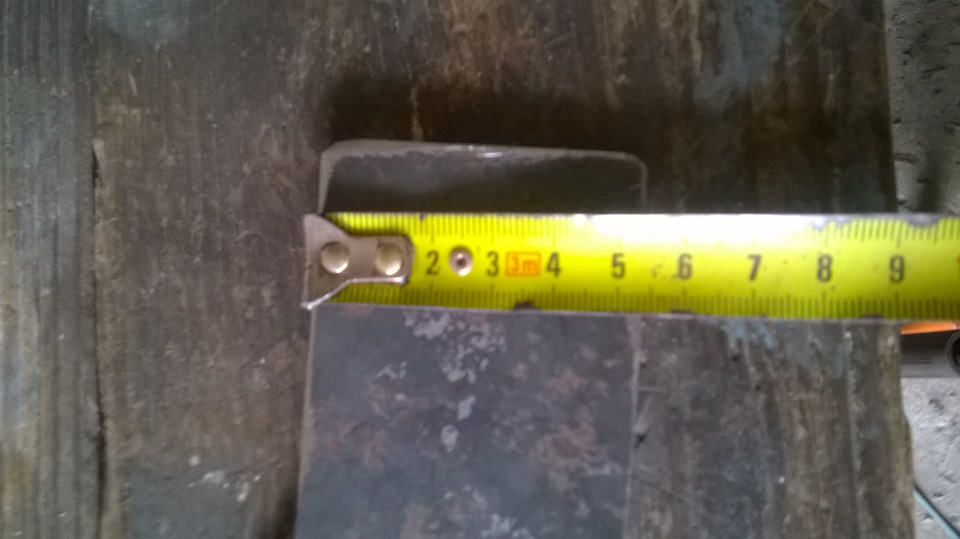

Пластини 8 пластин з листа 5 мм на підніжки
Пластини 12 пластин 160х60х5 на кріплення до рами
>
Відводи 50 — 4 штуки
Відводи 40 — 4 штуки
Болти М10 90мм — 24 штукиЗапчастини на фото:121214, 001011Запчастини на фото :304567
Коментарі7
Силові підніжки, це річ! У моєї не саморобні але, саме вони врятували машину, при бічному ударі. Постраждав тільки кузов.
Взаємний підпис
І креслення
Зроблю!
Клас! Чекаємо на встановлення та фото на авто!
А можна більше фото та розмірів, теж зацікавлений.
Через пару тижнів все зроблю, зараз у гіпсі нога незручно )
