залізниці з водорізу-розрізні шестірні + блок гуард ...

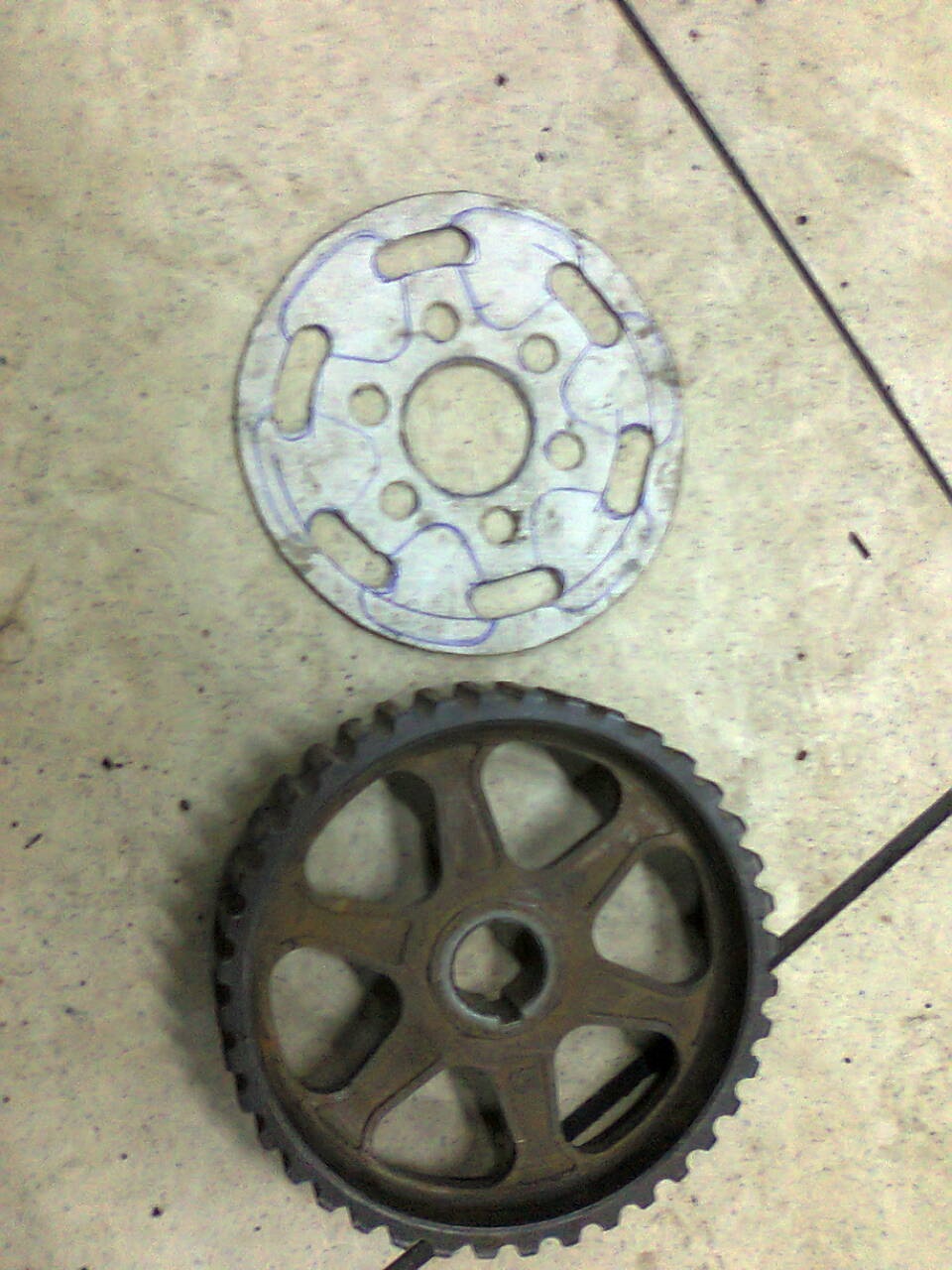

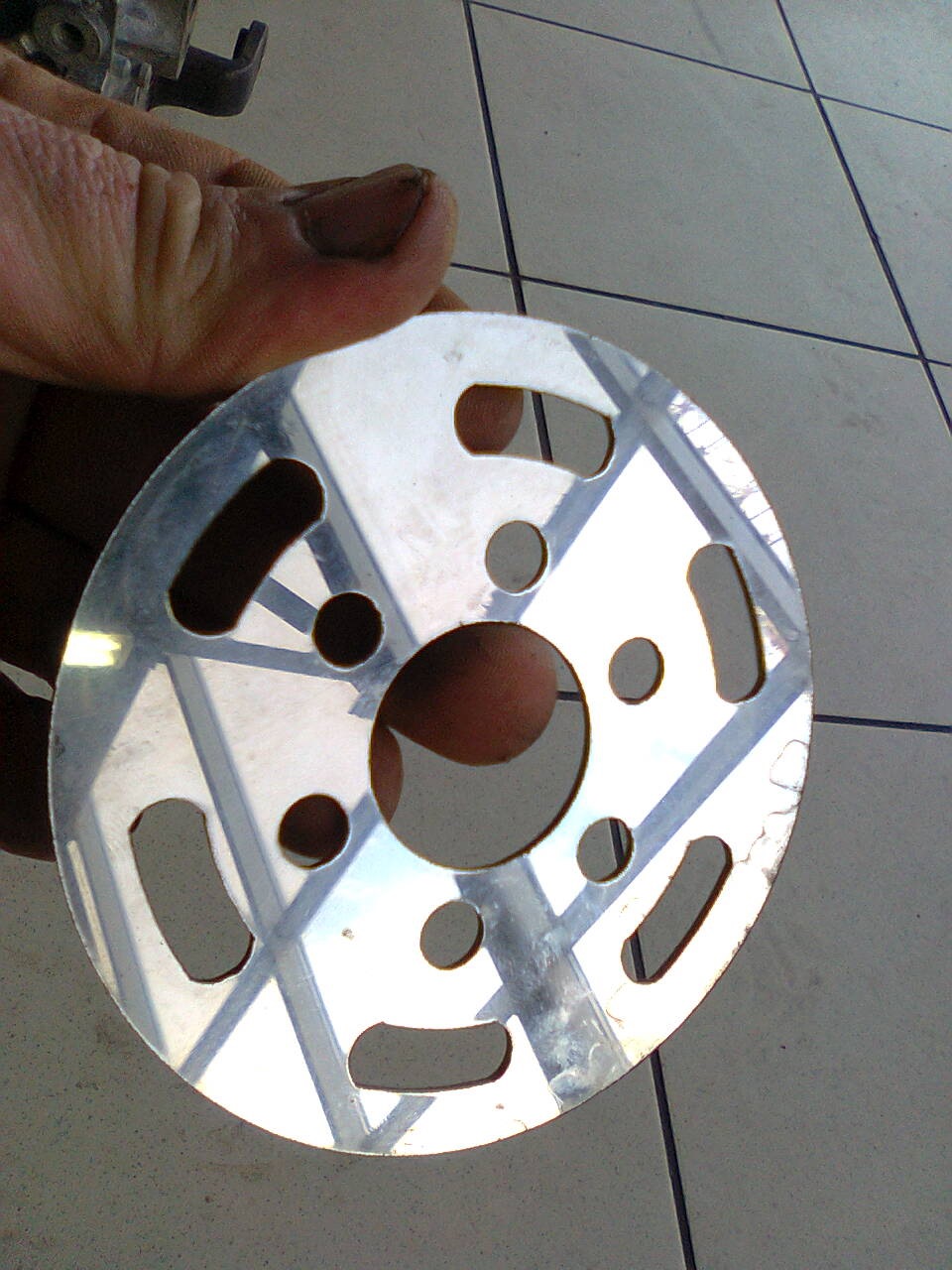

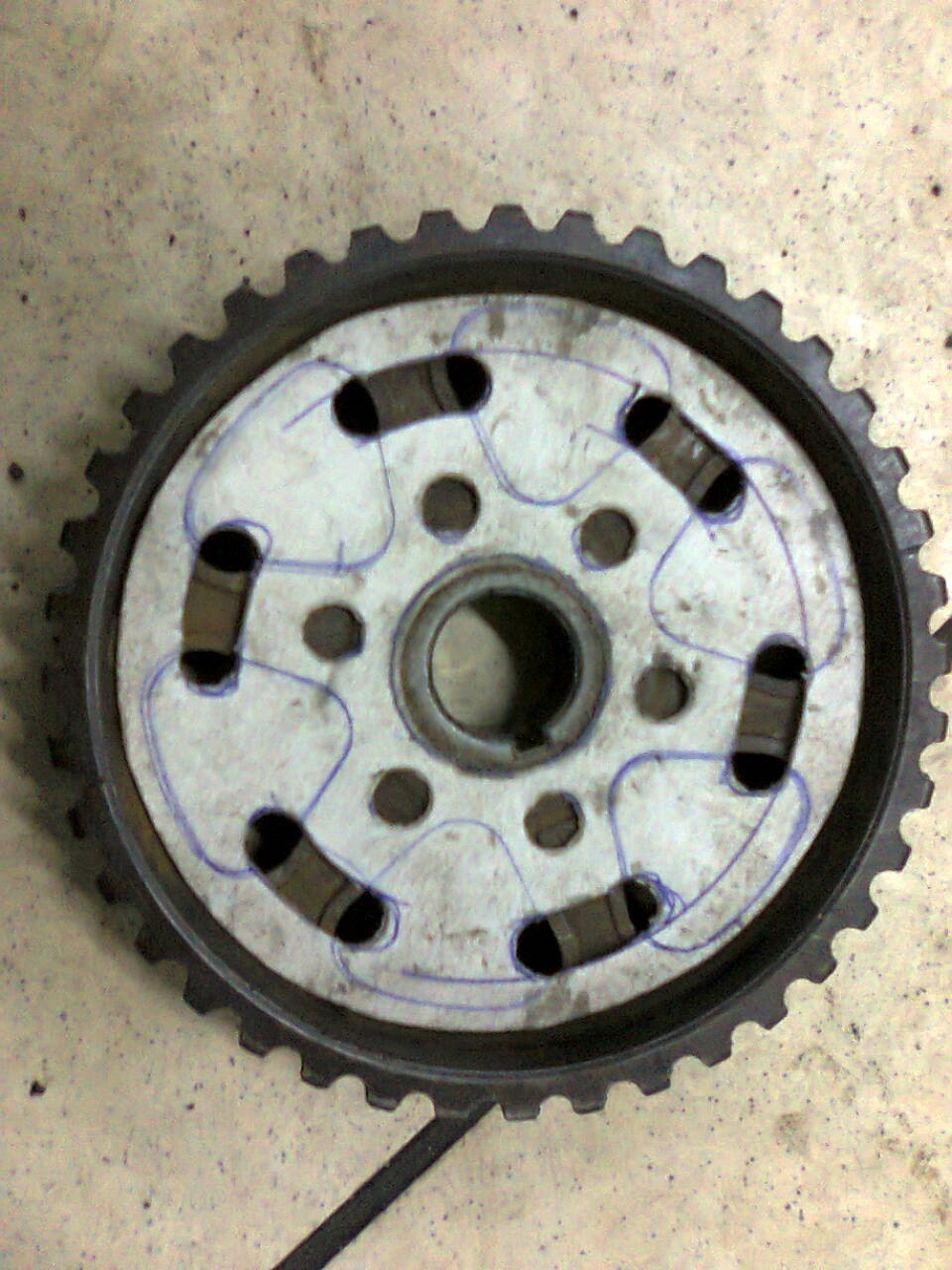

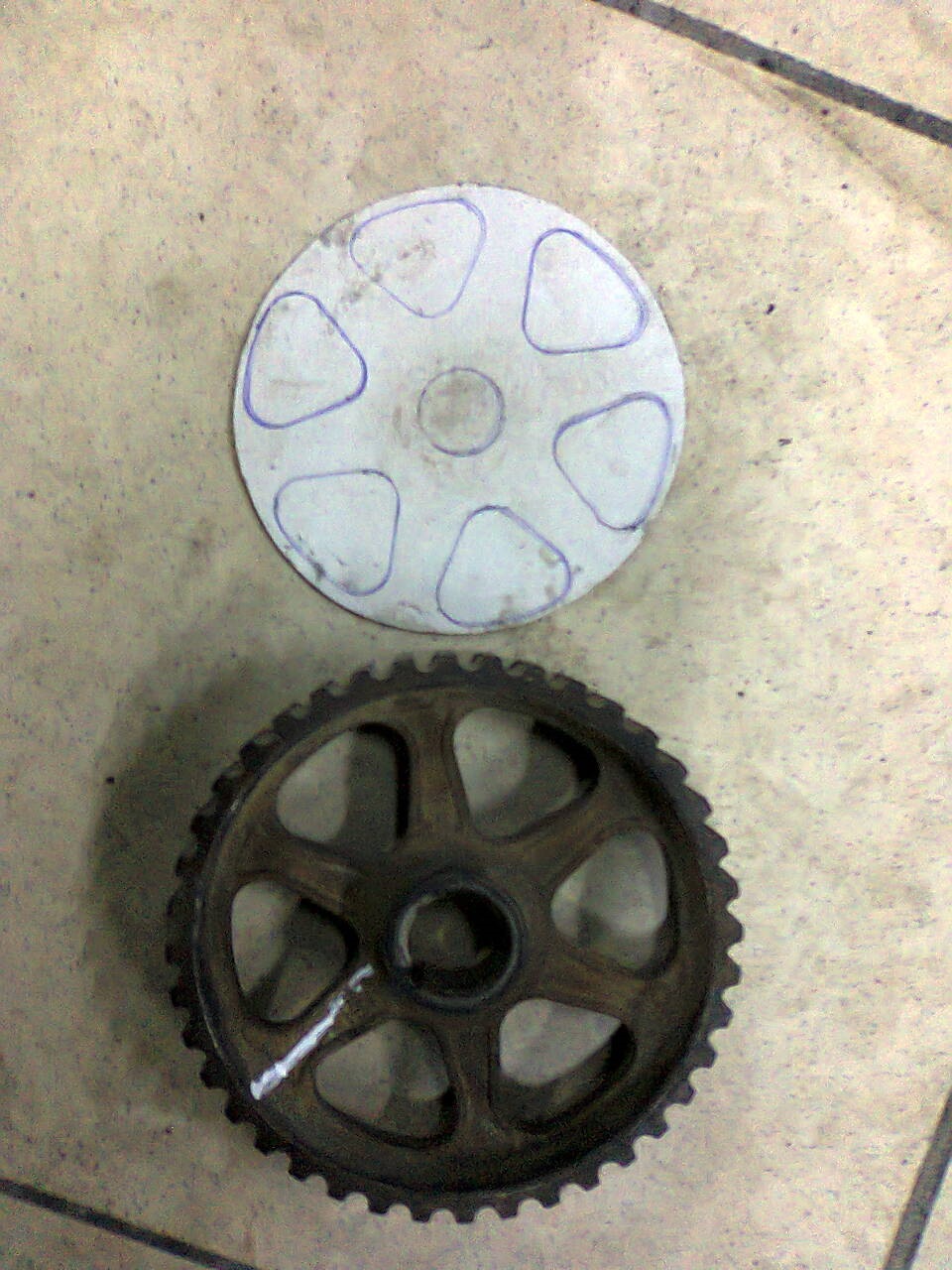

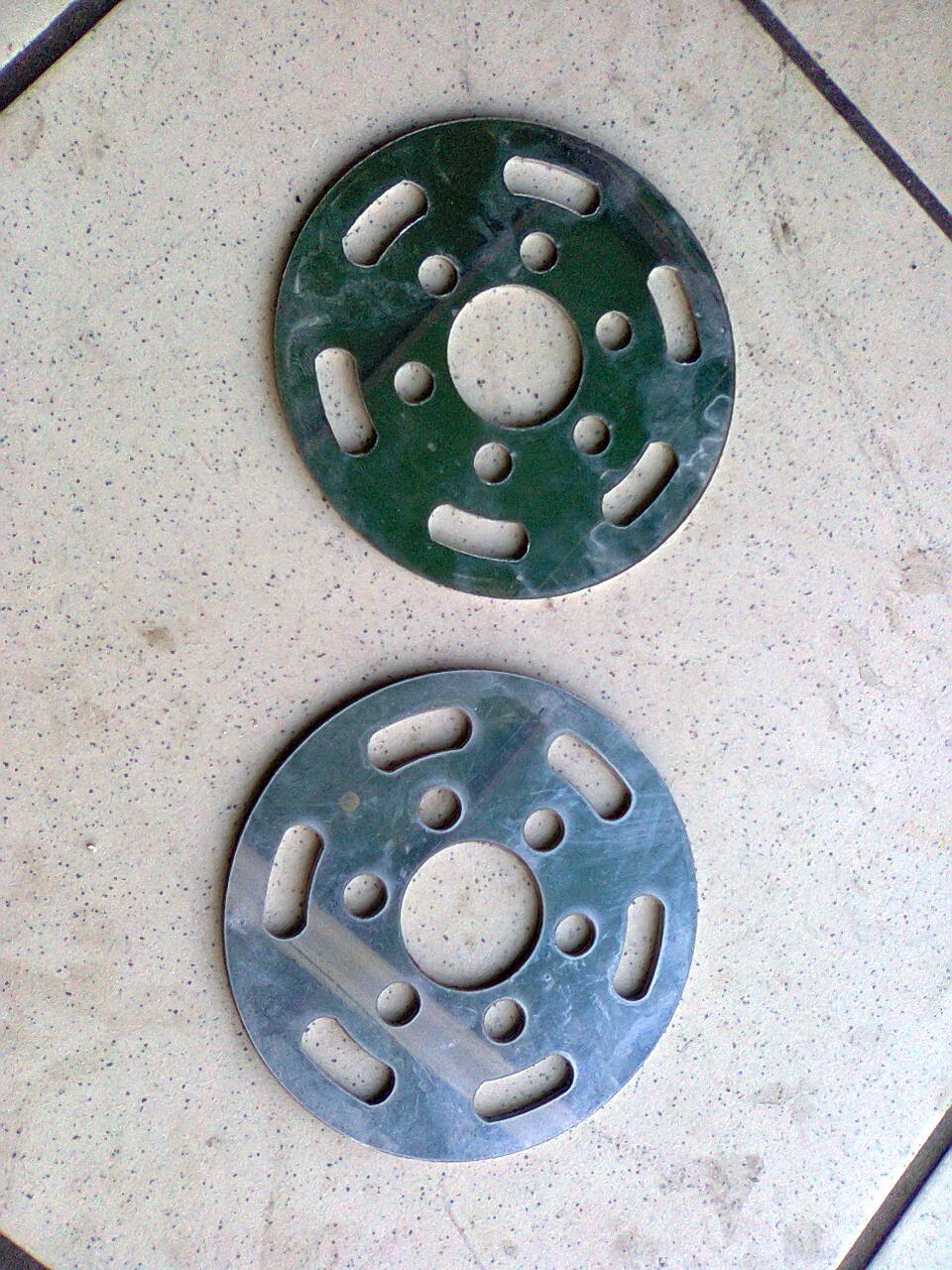

Добрий вечір пані та панове! Так що прийшло мені залізо по морді на цивік, але суть не в цьому.їду я в інтайм і по-шляху думаю дай заскочу до хлопців на водоріз, потішили вони мене, плити під розрізні шестерні і залізка в блокготові кажуть, довелося їм звичайно з блок-гуардом (розпіркою міжгільзами і блоком) повозитися. Я вже сам малював, тож давайтеподивимося, що з цього вийшло:макет був зроблений зі звичайногокартону. Деталь.Дзеркальний нерж 2.5 мм завтовшки. полірнути і взагалі гарно буде. а ось і пятиренки-шестиренки… ну і власне кажучи розрізані шестірні. Як скажу так, вийшло вельми непогано, завезу їх токарю на верстат, щоб дір насвердлив і різьблення в шестернях понарізав, зроблюмаленьке придбання у вигляді гарних болтиків і шайб, царськоюгорілкою градуювання випалю і буде думаю добре. > поехали по блок-гуарду.Чи мало, тих хто знає, блок-гуард-этосвого роду розпірка між гільзами і стінками блоку природнопосилення блоку циліндрів. Макет знімали безпосередньо прямо зблоку. Матеріал сталь 12мм завтовшки. Вийшло дуже непогано. Думавбуде важким, але насправді вийшов досить легким. Ось так це виглядає. Поки що без дірок для антифризу. сідає в блок під пресингом. Поки просто так приміряю ... І цядиталка поїде до токаря на свердління дір, для циркуляціїантифризу. Ну ось якось на сьогодні і все. Дякую за увагу. Повз непроходимо, ставимо палець вгору! )))
зробити прилеглу площину куди буде лягати кругла пластина з отворами прибрати ребра жорсткості то вийде, що болтом прикрутиться, але метал у метал не упрється, по краях спиць борт не дасть центру притиснутися, пластина притиснеться як би в переднатяг...
а, я зрозумів тебе. неа, переднятяга не буде, там площина рівна, ребер немає цей момент врахований, на фото не дуже просто видно. ось це борт як конус, і пластина вирізана в діаметр основи, нібито центрує. до речі по свердлінню дір до різу так думав....
тримай в курсі, піду по твоєму шляху, у америкосів дорого замовляти сильно (а бу шестерень повнокстаті замість пластини блоку бачив болти вкручували по колу і тримало, собі так напевно робитиму, заводи проблемно напружувати, або обварю блок
у вас повно у нас не дуже((. ціни у америкосів при нинішньому курсі звичайно жах, тому і страждаю такою фігнею, інакше б давно Сканк2 купив.за болти не бачив, але теоретично ідея не погана. просто у мене можливість є така, інакше б теж заварив блок.
Коментарі20
Мила справа водорізка))) Дорогі у них послуги?)
загалом не дуже…
Дешевше за токарні послуги?)
не повіриш, але так. і точність якщо треба, то координатна. токаря нині, особливо координатники офігелі в край((
Це дааа ... Цікаво, а доставка з України до сибіру дорога ...)))))
я навіть не знаю. треба хіба що впізнавати у поїздів-товарняків ...
ти мега крутий, удачі, стежу.
так ладно тобі)) ща засоромлюся, як панночка-малолітка)) спасибі!))
Дружище, ти твориш нереальні справи по машині! Але чому саме цей мотор? У хонд є і веселіше двигуни адже.
який наприклад?
Наприклад Н22
н22 безперечно мотор хороший, але мені треба 1.5 літра. машину поставлю на документи. не можна з об'єму виходити. та й купа інших моментів є.
А в чому функція цього блоку Гуарда?
Чудова ідея по шестірнях. Так само хочу зробити. Тільки отвори з різьбленням напевно краще було зробити до розпилу і площину різати.
в сенсі площину різати?
зробити прилеглу площину куди буде лягати кругла пластина з отворами прибрати ребра жорсткості то вийде, що болтом прикрутиться, але метал у метал не упрється, по краях спиць борт не дасть центру притиснутися, пластина притиснеться як би в переднатяг...
а, я зрозумів тебе. неа, переднятяга не буде, там площина рівна, ребер немає цей момент врахований, на фото не дуже просто видно. ось це борт як конус, і пластина вирізана в діаметр основи, нібито центрує. до речі по свердлінню дір до різу так думав....
тримай в курсі, піду по твоєму шляху, у америкосів дорого замовляти сильно (а бу шестерень повнокстаті замість пластини блоку бачив болти вкручували по колу і тримало, собі так напевно робитиму, заводи проблемно напружувати, або обварю блок
у вас повно у нас не дуже((. ціни у америкосів при нинішньому курсі звичайно жах, тому і страждаю такою фігнею, інакше б давно Сканк2 купив.за болти не бачив, але теоретично ідея не погана. просто у мене можливість є така, інакше б теж заварив блок.
бу мало на увазі рідних ось так блок підсилюють, пишуть тримає cs311819.vk.me/v311819313/553/iUMx0MmVtU0.jpg
