Отже всім доброго часу доби!
Сьогодні випала вільна хвилинка і вирішив зайнятися машиною, а самевиготовленням корпусу підвісного підшипника лівої півосі. Бо рідніз шатлла дуже важко знайти.Корпус на прелюдівському підвісномувиконаний з чавуну, так що його переробити не є можливим.Булоприйнято залізне рішення виготовити новий корпус щоб не колгоспитистарий.Спочатку думав просто виточити корпус у токаря підпідшипник, але коли почав випресовувати виявилося, що він усерединів гумовій подушці, типу сайлентблока, хоча на тойтах, все жорстко, без подушок, я тут не наважився і залишив його, щоб дістати цюподушку довелося розрізати навпіл корпус, потім замовив у токаряновий корпус з черняги.

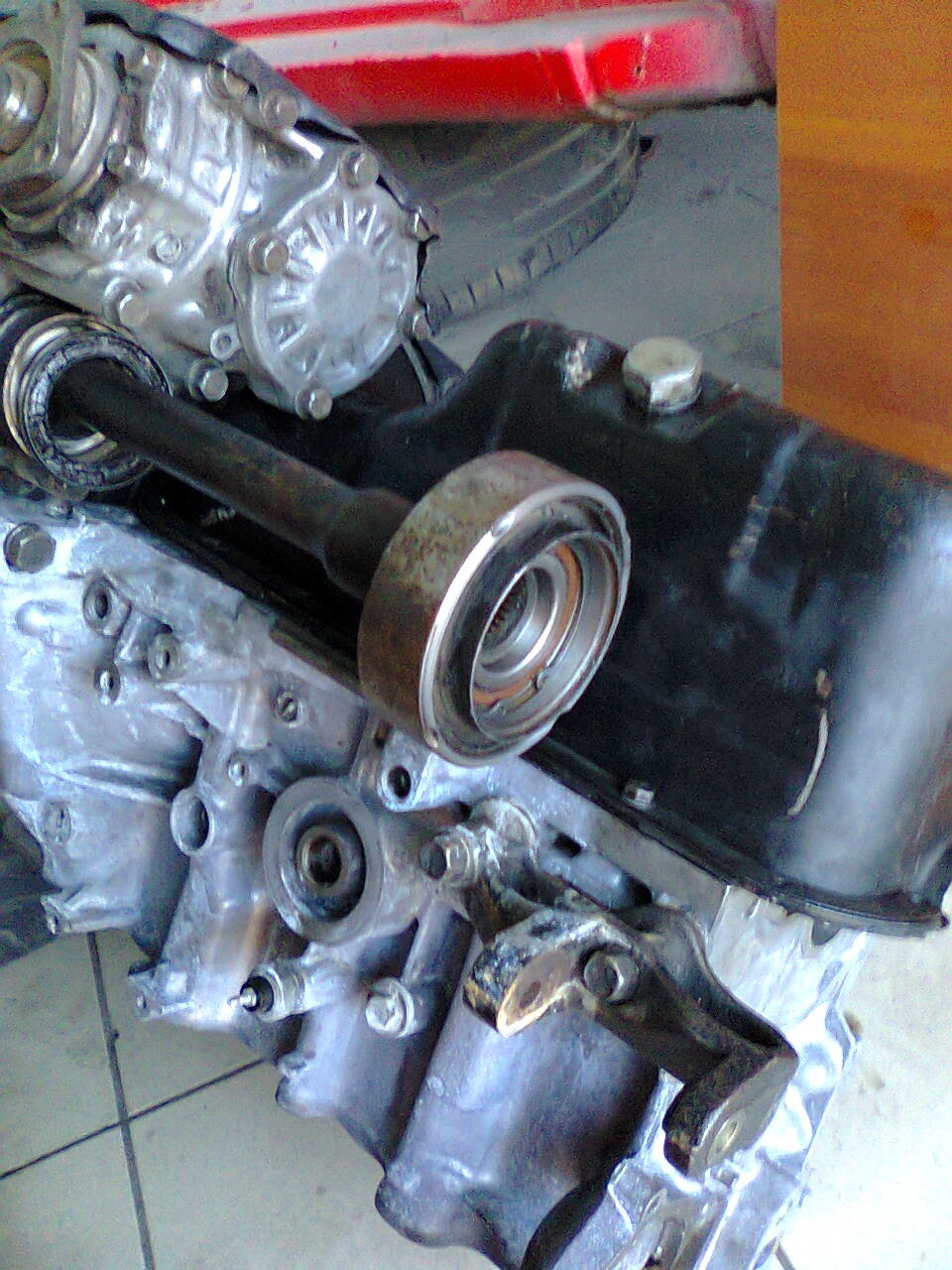

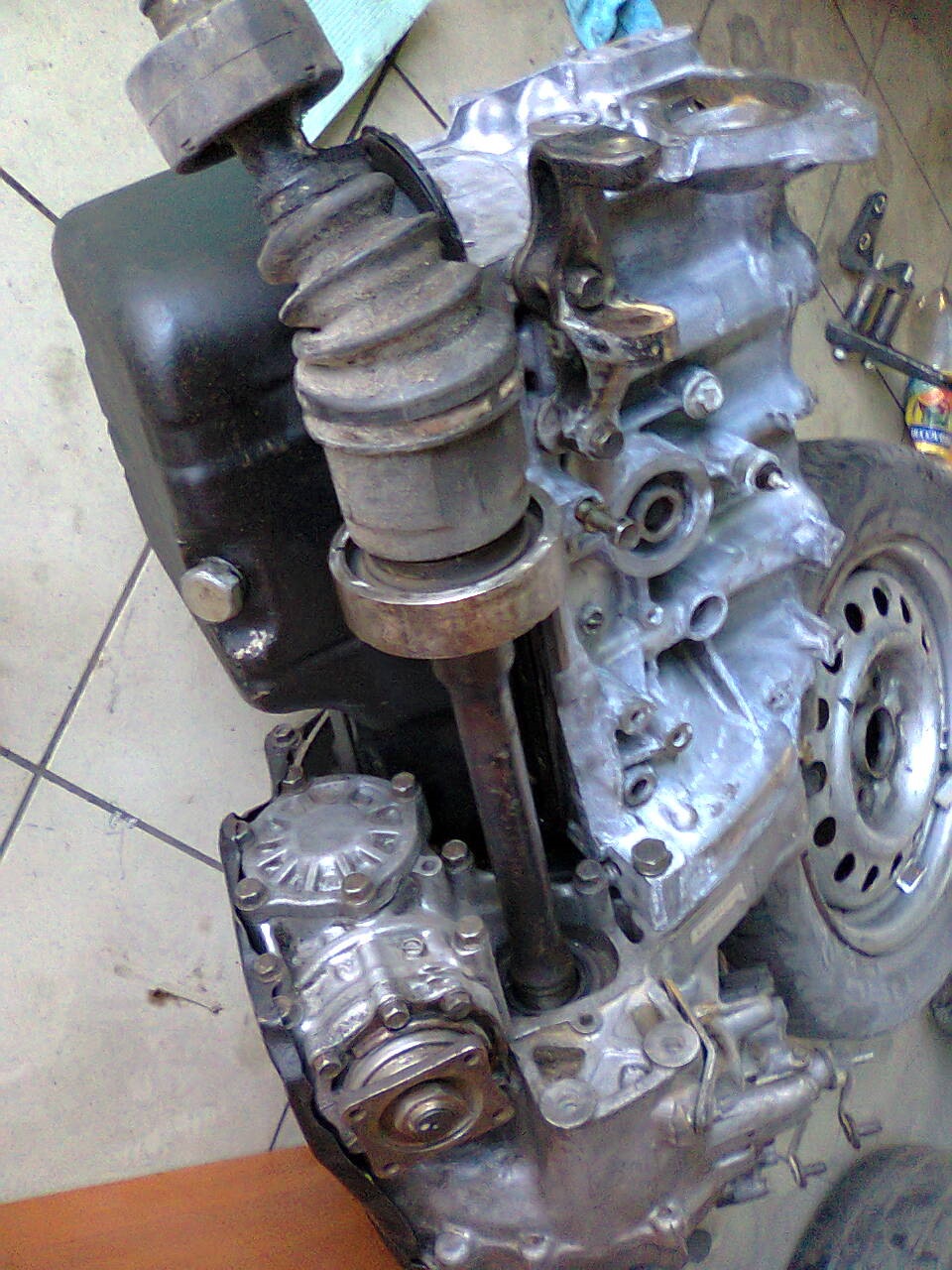

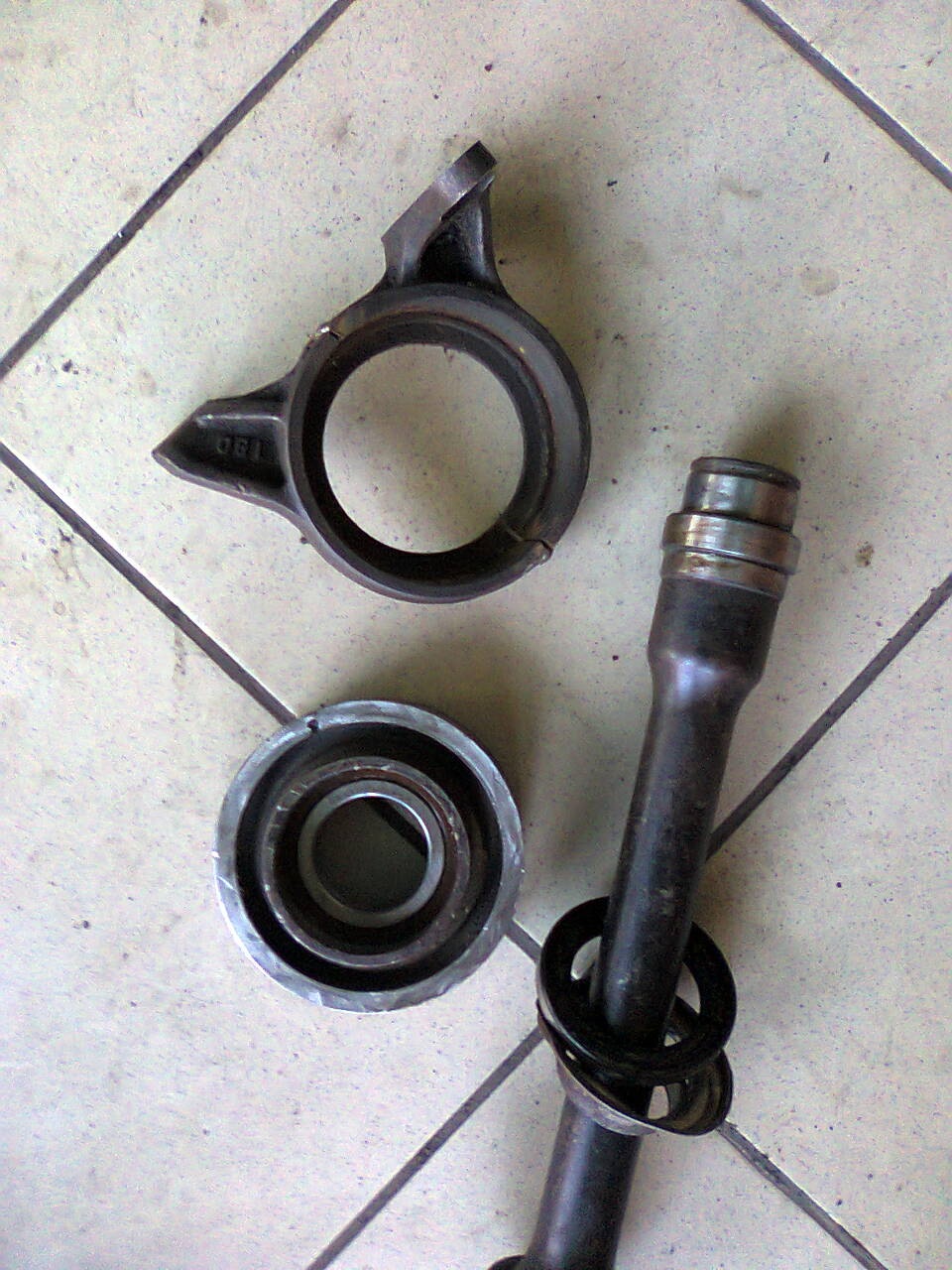

старий розрізаний корпус, підшипник з подушкою запресовані в новийкорпус. Напівось з корпусом у коробці над корпусом видно болтикбіля кронштейна генератора, одне вухо відразу подумав вивести нанього
а ось з другим вухом були роздуми. Спочатку думав посилити піддонпластиною та вивести на цю пластину. Але в кінцевому підсумкувирішив зробити трохи інакше…

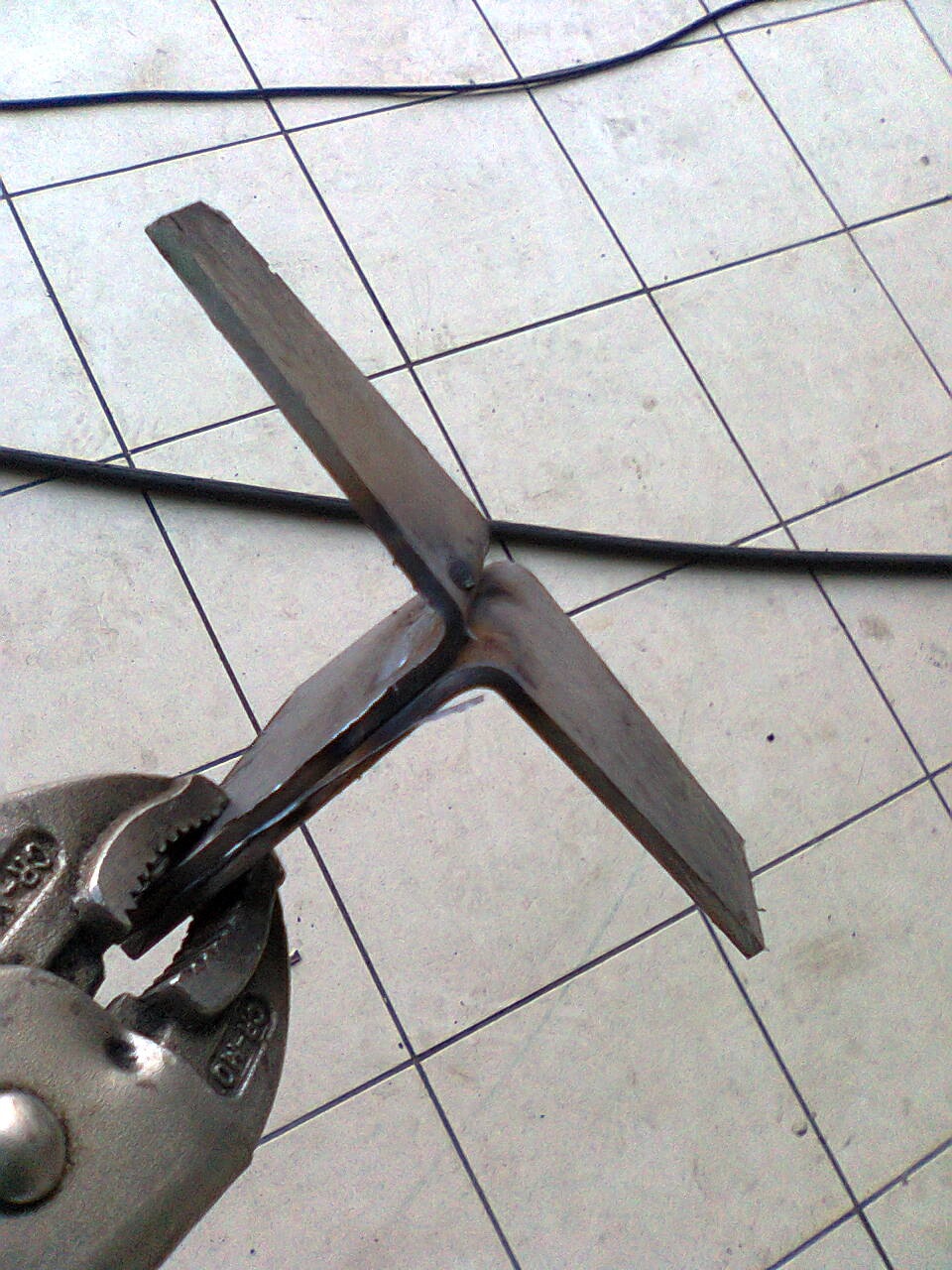

були взяті дві пластини заготовочки з 3мм металу і зроблений такийлітачок))))
навколо корпусу

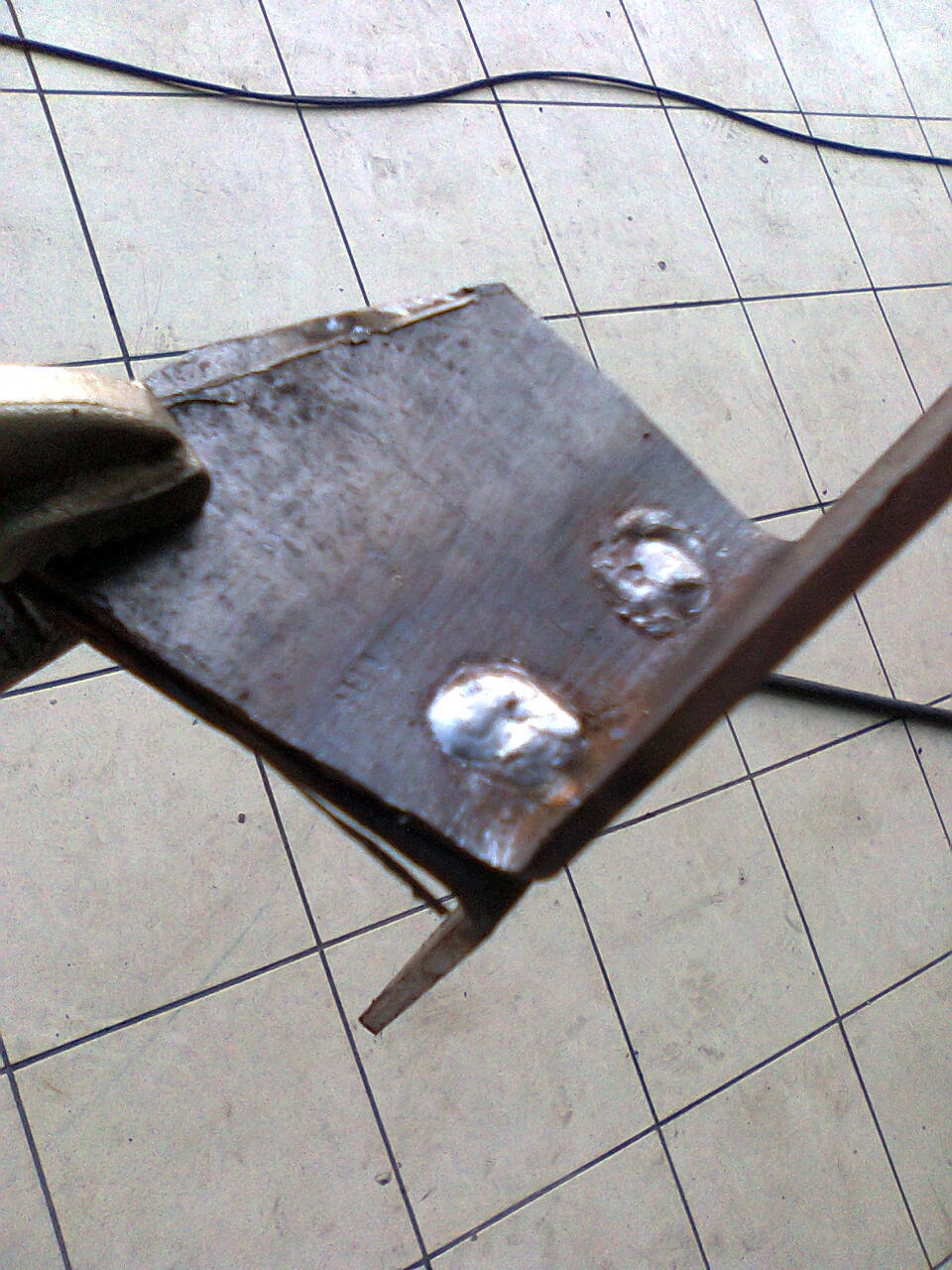

ідемо на проварку…
після цього обробляємо…
готовий результат
>
так воно виглядає по-місцю:
Усім дякую за увагу)))
> продовження слідує...
Коментарі17
5+ молодець!
дякую)) намагаюся.
Кулібін))) Відмінна кастомізація у тебе виходить) Деякі можна на потік ставити)))
дякую! припускаю, якби тобі інструментальну базу як тут у мене, то в тебе не гірше вийде!)))
Можливо)) У зв'язку з відсутністю власного гаража, відсутня і велика кількість інструменту)) Он я дивлюся у тебе пара самохопів, а можливо і не одна, а я тільки одними розжився, і те, що в наборі йшли)) )
ти вгадав. пара не одна. та й заліза вистачає.не переживай. з таким прагненням як у тебе, то і тебе так буде))). сам починав як ти.
Подивися як я опори почав робити. Що скажеш?
а посилити?
кого?
Ще шматочок прищепити перпендикулярно підшипнику
Попрацюйте пояснити детальніше...
Косинку приварити
згоден з тобою, вона туди напрошується, але поки що не потрібна. перший старт покаже.
Подивися хоча б як роблять на тази промвали
промвали як на тази роблять я вже бачив давно. там виконання трохи інше. по-перше пластина одна в 3мм і не по центру, а збоку. тому там і стоять косинки. рідний з шатлла в такому ж виконанні по центру. але я поважаю твою думку, ти не дурний, руки пря...
Гарна робота!
Дякую! Намагаюся.
