Ну та травневе фото бібіки 😏 Вітаю вас, мої друзі, що читають, гортають, нудьгують ))) Трохи про систему KDSS для Toyota Land Cruiser Prado 150/Toyota 4Runner/Lexus GX 460.
KDSS (Kinetic Dynamic Suspension System – система кінетичної стабілізації підвіски) почала використовуватися ще в Lexus GX470 і в 200-х Крузаках, потім у нових кузовах 150-х Прадіків/Lexus GX460 з 2009 року, що прийшли на зміну легендарним 120-м Прадо і GX470. Вважали, що Toyota вирішила освіжити маркетинг і замінила термінологію, потім виявилося, що це окрема опція підвіски, причому пов'язана не з пневматичною системою, а з окремою гідравлічною системою.

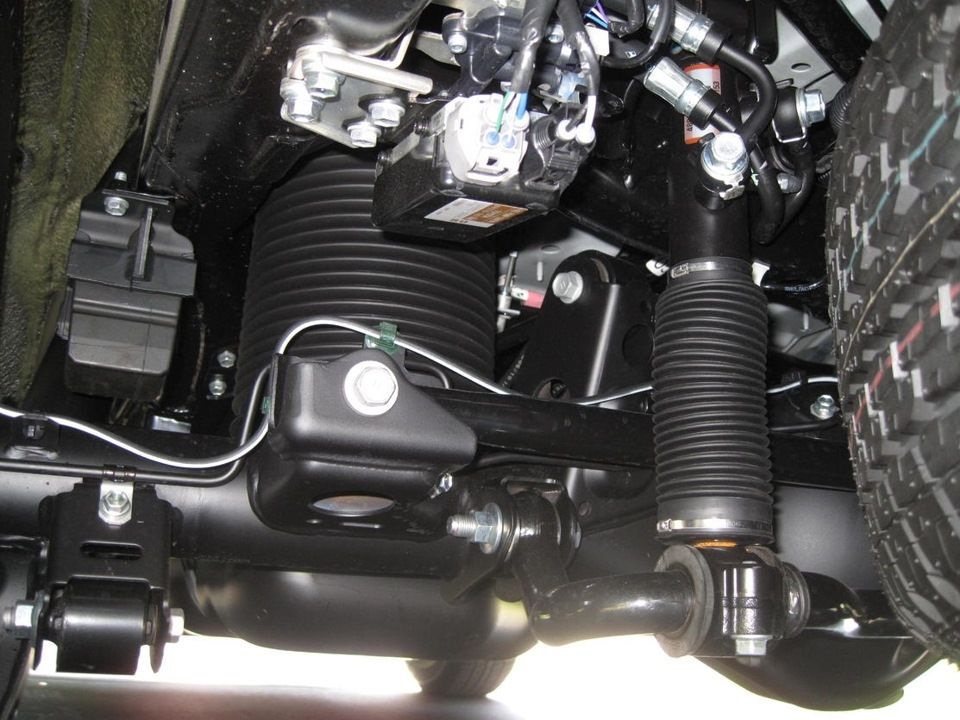

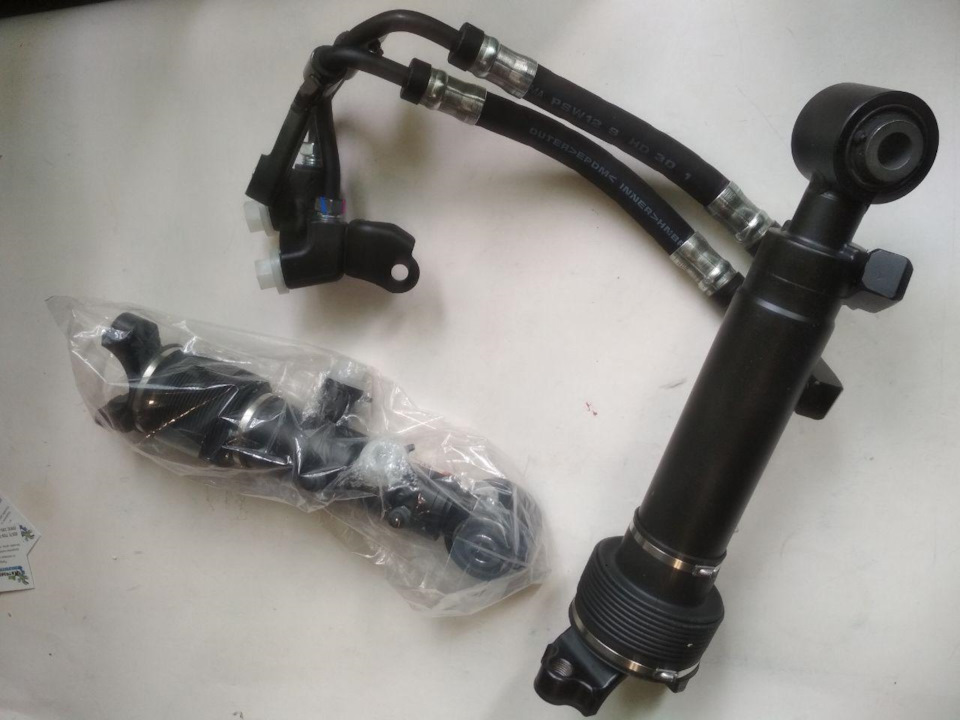

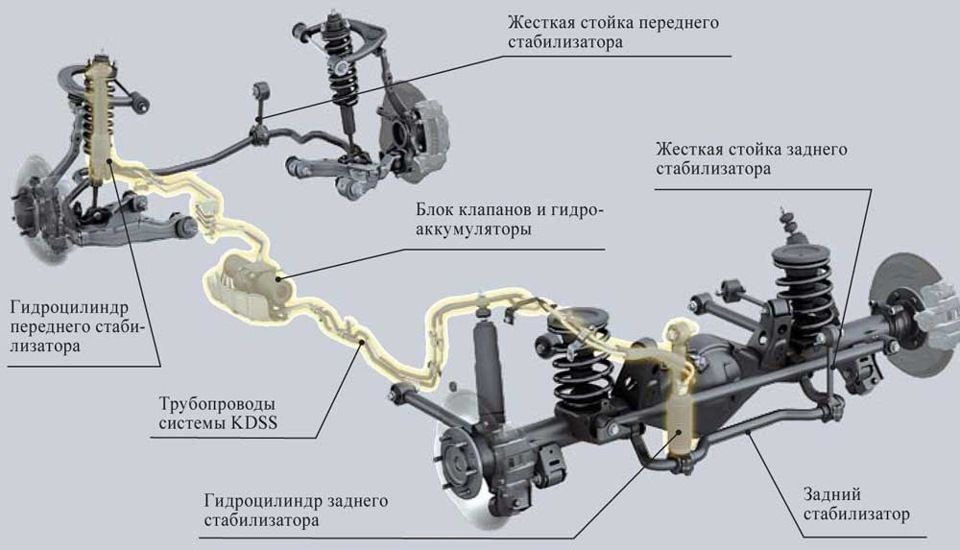

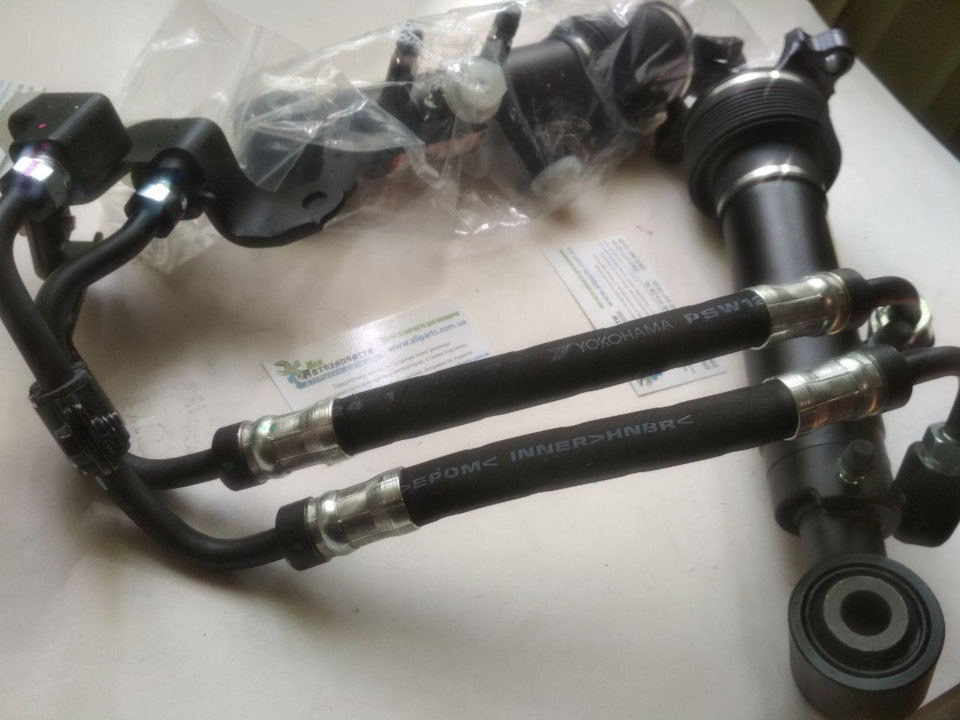

Що ж це за звір такий, система KDSS підвіски Prado 150/Lexus GX460/4Runner, і з чим його їдять? У системі KDSS, яка стабілізує курсову стійкість авто, забезпечуючи ефект "антикрен", гідравлічна рідина циркулює між двома гідроциліндрами. Один з циліндрів з'єднаний з переднім стабілізатором поперечної підвіски та рамою, а другий - із заднім стабілізатором поперечної стійкості. Штоки гідроциліндрів кріпляться до поперечних стабілізаторів замість лівої стійки кожного з стабілізаторів. Права стійка для кожного зі стабілізаторів залишилася звичайною, але масивною, посиленою.
Тиск у штоку кожного гідроциліндра, відповідно і жорсткість поперечної стійкості, регулюється ЕБУ. Тиск в системі KDSS змінюється як від типу дорожнього покриття (траса, грунтовка, купи, бездоріжжя), так і при поворотах або кренах на трасі або на бездоріжжі. При цьому самі стабілізатори поперечної стійкості для автомобілів з KDSS у рази товщі за діаметром, ніж стабілізатори для стандартної підвіски без KDSS.
Якщо швидкість авто висока (вище 20 км/год) і поверхня рівна (траса), то тиск у гідросистемі кінетичної стабілізації підвіски підтримується досить високим, щільно утримуючи стабілізатори своїми штоками, роблячи підвіску авто більш жорсткою. Як тільки дорожнє полотно погіршується, або швидкість падає нижче 20 км/год, то тиск у гідроциліндрі знижується, стабілізатори стають гнучкішими, а підвіска – м'якшою. У випадку крену по осі система KDSS відпрацьовує у зворотному напрямку окремо для кожної з осей, притискаючи раму і знижуючи кут крену, забезпечуючи курсову стійкість за типом системи "Антикрен".
От, коротко, і все двома словами про систему кінетичної стабілізації підвіски в Toyota Prado 150, Lexus GX460 і в Toyota 4Runner. До речі, у попередньому кузові на Lexus GX470 подібні гідроциліндри стабілізаторів вже встановлювалися, але на 120-х Прадо систему курсової стабілізації (KDSS) Toyota впроваджувати не стала. Що стосується системи KDSS в Toyota Land Cruiser 200, то на двохсотках Крузаків також є система курсової кінетичної стабілізації, але вона дуже істотно відрізняється від системи курсової стійкості на TLC Prado150/Lexus GX 460/Toyota 4Runner.
Пропоную вам до перегляду відеоролик, що пояснює роботу системи KDSS на TLC Prado150. Ну двома словами спробував вам пояснити, що це за невідомий звірятко.
А тепер переходимо до нашої модифікації цієї системи. По бездоріжжю/покатушках на Toyota 4Runner теж спантеличилися питанням жорсткості системи KDSS на вибоїстих дорогах, особливо коли можна їхати бездоріжжям зі швидкістю вище 20 км/год. Ця ідея мені так само сподобалася, і вирішив її повторити. Бо платити за даний мод такі гроші — це потрібно бути повним "мамонтом" 😏
У продажу у них два варіанти. Перший варіант підключення у гідро-блоку системи під днищем. Шукав такі роз'єми і знайшов їх на АліЕкспрес. Другий варіант підключення в салоні, біля блоку ЕБУ КДСС. Але для підключення роз'ємами не можна здійснити, оскільки немає в наявності роз'єму "тато". Як варіант, випаяти його з б/в блоку ЕБУ КДСС, клему "мама" можна знайти на розбиранні або нову.
Я вирішив не морочитися заради такої естетики десь під панеллю приладів і підключився просто в розріз проводів подачі живлення до соленоїдних клапанів. Зібрав на коліні горстку з проводів, кнопки та парочки релюшок. Розрив штатки з додаванням клем, релюшка на 6 пінів, схема підключення для релюхи, якісь дроти та кнопки, зібрав все до купи.
Ставимо… Розбираємо… Десь свердлимо, десь перевіряємо. Кнопочка. Ідеальне місце для нової кнопочки. Натискаємо на кнопку, ланцюг живлення розривається, запалюється індикація KDSS на панелі приладів, і система гідравліки розпущена. Можна їхати більш комфортно. Відключати систему в місті, все ж таки, не рекомендується, я спробував, звичайно, але мені до душі, коли вона активна в швидкісному режимі.
Продовження слідує 😏
