Почитав, розібрався, поставив, підключив — працює! ) Тепер дійшлируки до фото звіту.
Як зміг, переклав російською мовою знайдену документацію, в якійдуже докладно описано встановлення, підключення та принцип роботицієї системи. >
www.ex.ua/get/97975907
Переклад російською:
www.ex.ua/get/97975835<
Зображення краще дивитися в оригіналі, оскільки при перекладі таконвертації, на жаль, їх якість помітно погіршилася…
< Отже, коротко - ця система потрібна для автоматичногопідтримання постійного рівня масла в моторі, при його витраті.Буває двох видів:
1. Для машин без БСК (вимірять рівень за допомогою спеціальногоелектронного щупа)
2. Для машин з БСК (виміряють рівень за допомогою штатного датчикарівня олії БСК) Розглянемо обидва типи:
> 1. Електронний щуп

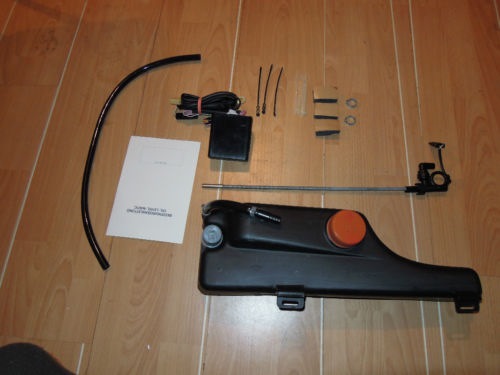

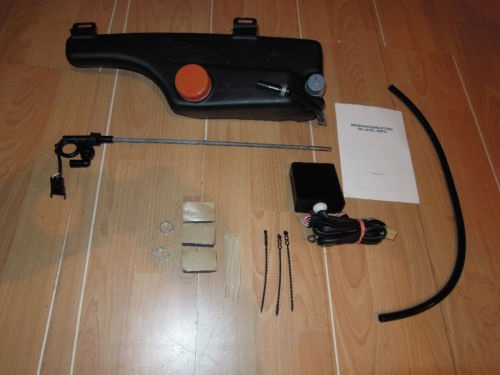

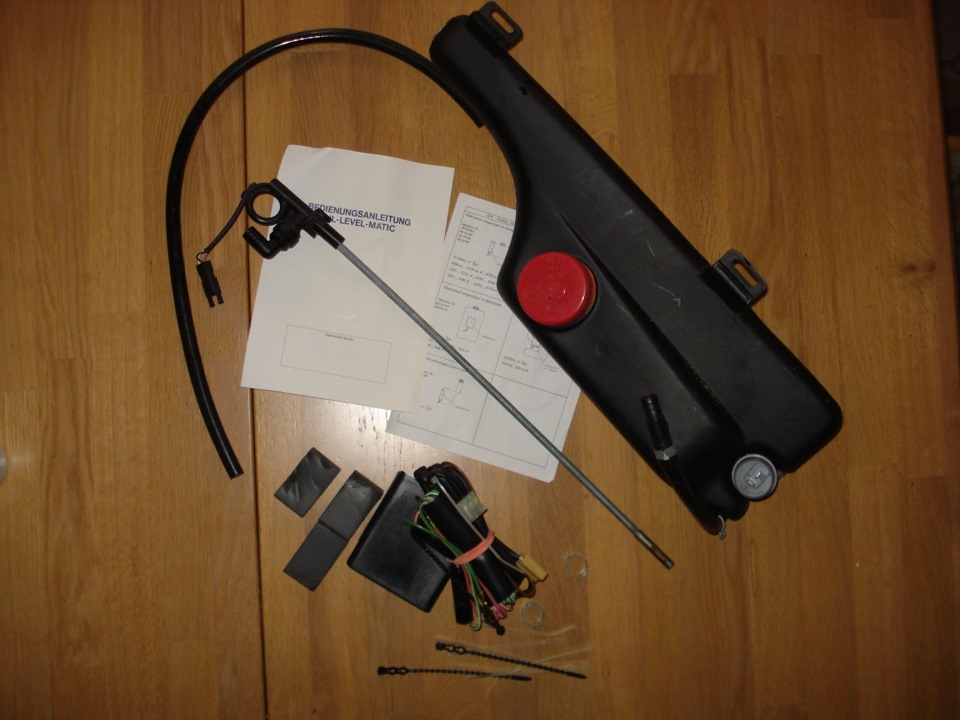

У комплект першого типу входить:бачок (3л), насос, ЕБУ, проводка, шланги, електронний щуп з датчиками, кріплення.Запчастини нафото:A28303
Установка та підключення:+ акумулятор (червоно-білий), + (контакт15) котушка запалювання (зелено-білий), маса (коричневий), ну івідповідні роз'єми проводки на щуп та насос.
< /p>
Принцип роботи:Після того, як мотор заглушений і вимкненозапалення, протягом 3 хвилин система за допомогою датчиківелектронного щупа перевіряє рівень масла. Якщо рівень низький, товмикається насос і доливає олію до необхідного рівня. Вимикаєтьсяавтоматично, за таймером приблизно через 30 секунд.
2. БСК
У комплект другого типу входить:бачок (3л), насос, ЕБУ, проводка, шланги, щуп, кріплення. :динамічний контакт датчика рівня масла БСК (білий), + (контакт 15) котушка запалення (зелено-білий), маса (коричневий), ну і відповідний роз'єм проводки на насос.
Принцип роботи:Під час руху автомобіля у разі зниження рівняолії, спрацьовує динамічний контакт датчика рівня масла і спалахуєвідповідний діод на панелі БСК (над салонним дзеркалом). Післяцього, із затримкою в 30-35 секунд, включається насос і доливаєолію до необхідного рівня. Вимикається автоматично, за таймеромприблизно через 30 секунд. Конкретно мій випадок встановленняValvoline Oil-Level-Matic з деякими уточненнями та поясненнямиописаний тут:
> https://megadriver.org …theglory/journal/2915072/
