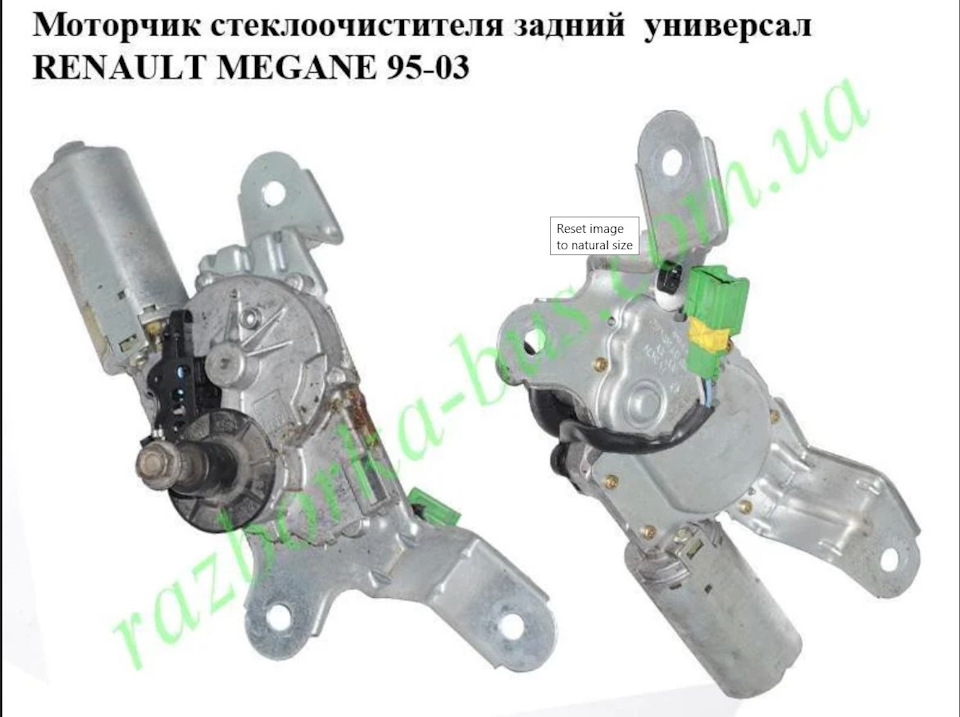

загальний вигляд моторчика з різними кодами
Вітаю всіх. З моменту покупки хранцузика гризла думка, чому непрацює задній двірник. )).Кілька місяців рил немає в пошукахзапчастини( моторчика в зборі) знайшов за дуже адекватною ціною (13€ в поєднанні з двома пластмасками) .Середня ціна задоволення вінеті 30€.
все б добре, але спіткнувся про код деталі, згідно знятого цифриговорять 7700421655 - рено, за Бошем 0390206516. Отримую товар маюцифри по рено 8800028556, Бош 0390201568. Візуально - один в один, посадкові та інші. Виявився при підключенні роз'єму, що направляютьне так, добре-переставив корпус.Другий затик - виїє запобіжник, напитання чому довелося взятися за мультиметр і активувати дрімаючууважність.Проводку залишив на потім. Визначив що проводів три алепідключення різниться. В моєму випадку бере участь три дроти ідіод, у моторчику без діода і два дроти. На контактну пластинуприводної шестерні йде два дроти і два контакти - в моторі, щоприбув. У мене на ту ж шестірню три контакти але два дроти та діод.схема на фото.

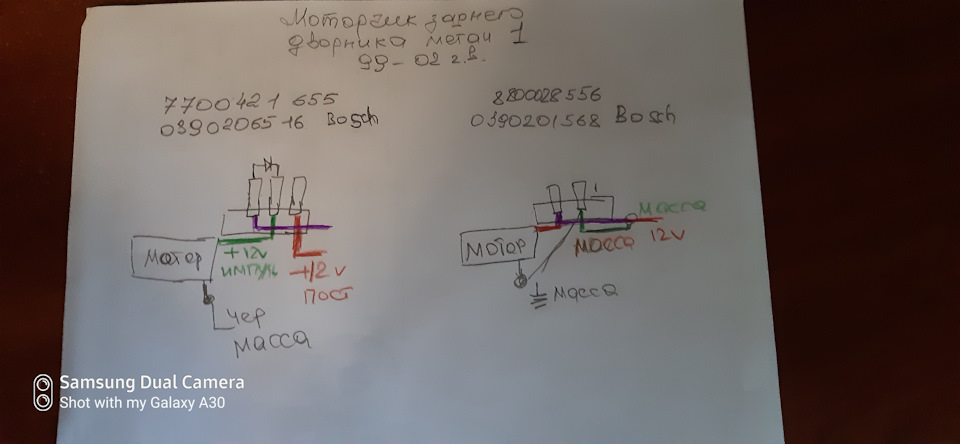

різниця за кодами і підключення однакових на вигляд приладів

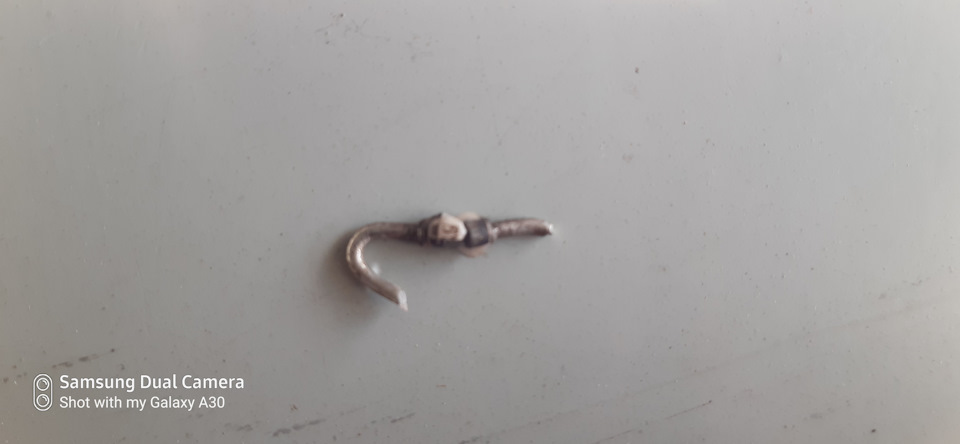

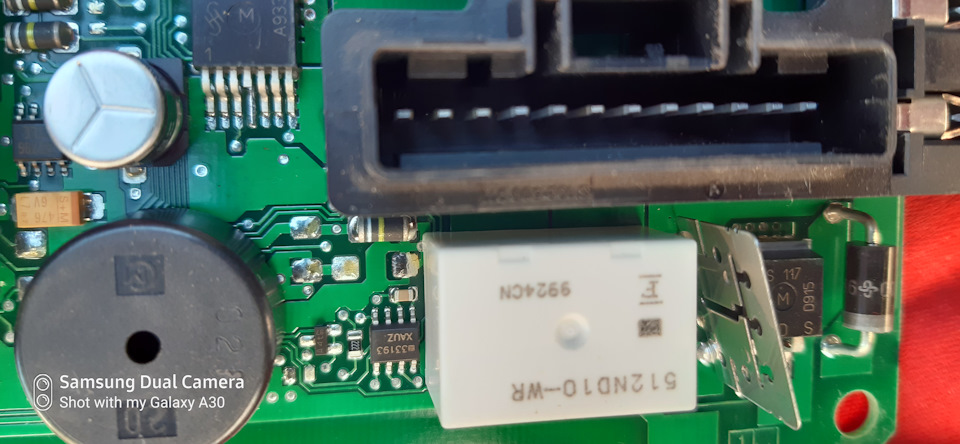

переставив контактну групу з одного мотора на інший, паяти ще нерозучився))). Поставив на місце моторчик, а на виході знову дуля —не працюють… почалися танці з бубном:у першому заході виявив, щодіод гавкнув. Такий стояв поставив з підкови. Генератора 2109, чорний не великий (фоти нету) Далі йдучи методом виключення -продзвонив ділянку в ляді до першого роз'єму, фсе гут. Потім поліздо запобіжників… ну заразом вийняв і блок. ). Потішило що проводкасуха, м'яка і не вицвіла (машині 20 років від народження) сьогоднівирішив полізти в перемикач, не шанують його. Зняв, розібрав, криміналу не знайшов. Злегка почистив змастив мастилою, зібравпоставив. (фотки не робив їх як гною на фермі. Всі кому не лінькифоткали і клали тут на огляд. Одне порадувало - чиста механіка, контакти і струмовідні деталі мідь і латунь (не скупилися жабоєди)розтягнув 8 притискних пружинок, просіли трохи за час життя.повернув включалку на місце, поправив на роз'ємі (біля моторчика)контакти і ... Запрацювало))) приємно здивувало, що весь функціоналв нормі. При включених передніх двірниках рух заднім ходомсупроводжувався роботою заднього двірника. Вимк передачу — вимкдврник. Дрібниця, але приємно. Ну ось начебто і всю оповідь.
