Вибір перетину силового кабелю.

Всім добрий день.
Встановлюючи нову магнітолу на Android вирішив паралельнозайнятися і встановленням підсилювача з сабвуфером.
> Первое питання — розрахунок перетину силового кабелю.
Думаю, дана стаття буде корисною… На своєму прикладі покажурозрахунок…

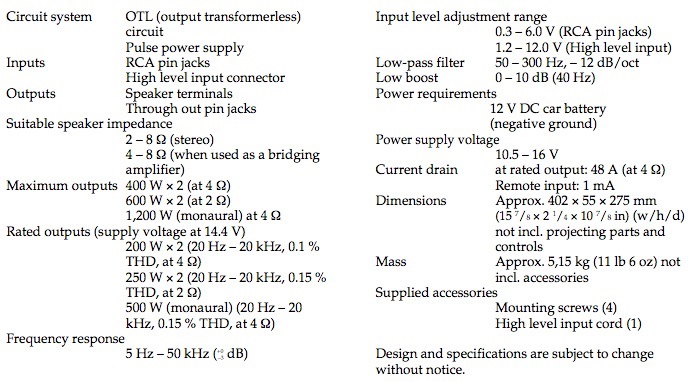

Є підсилювач Sony XPlod XM-2002GTR зхарактеристиками:

Я планую його використовувати як одноканальний підсилювач длясабвуфера. Його силовий кабель.
З характеристик сила струму буде 48А, номінал.
Максимальне значення, більше 80А навряд чи буде ( ККДблизько 50%).

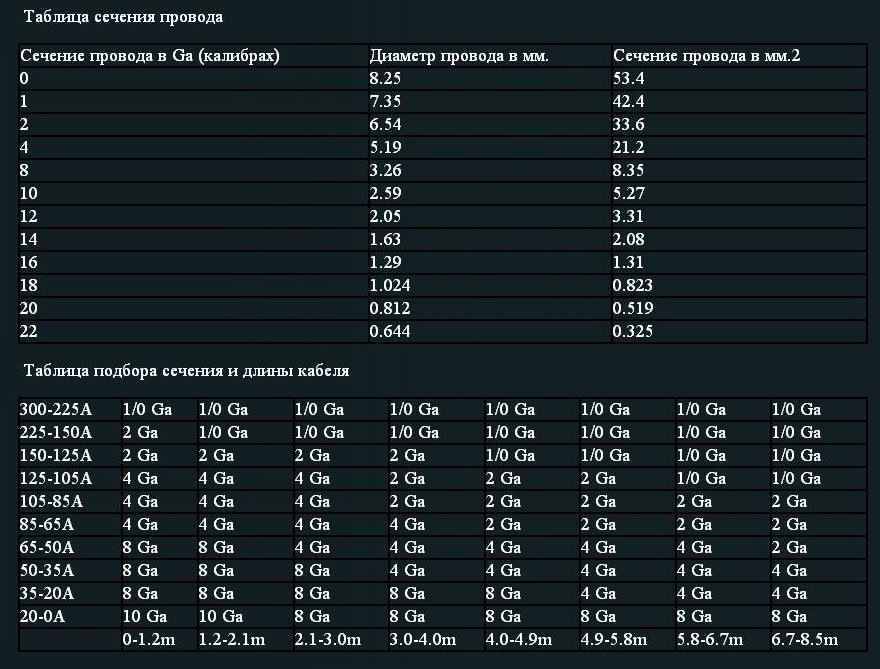

Відкриваємо табличку: "підбір перерізів та довжинкабелю":
Таблиця 1 :Підбір перерізу та довжини кабелю

Враховуючи всі вигини загальна довжина кабелю буде близько 5метрів.
Вибираємо значення перерізу, враховуючи силу струму в 80А (утаблиці від 65А до 85А) та довжину 5м. (утаблиці від 4.9м.< /b> до 5.8м.).
Разом, рекомендований перетин = 2Ga (2 AWG).

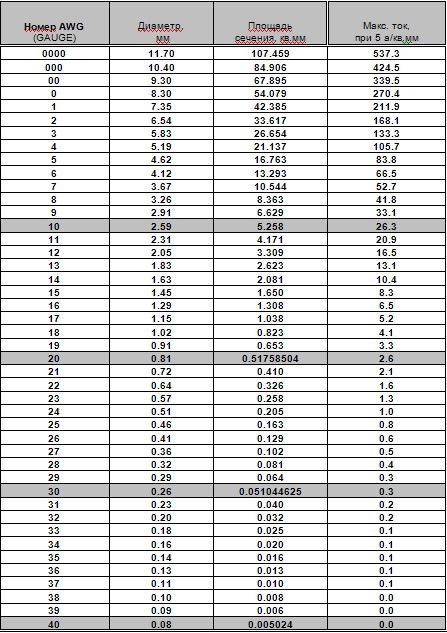

Далі, використовуючи таблицю переведення величин отримуємо діаметрі площу перерізу:

Таблиця 2:Переклад величин

У результаті: потрібно 5 метрів кабелю 2 AWG, або за нашою системою:кабель з перетином у 33.6 кв.Мм (діаметром 6.54 мм.) та запобіжник на 150А (макс).

З приводу вибору запобіжника:
З таблиці 2 видно, що максимальний струм для даного перерізу— 168А. Запобіжник для захисту кабелю необхідно підбирати не вищецього порога. Отже, від 80А (нижче немає сенсу, тому що впідсилювачі теж 80А) до 150А (макс). Такий запобіжникзабезпечить захист кабелю (не підсилювача) від короткого замикання.Друге питання — міжблочний кабель. Все просто:перетин від 2, 5 до 4квадратів і бажано коротший (до 3м).
