всім привіт.
вчора ввечері на себе звернула увагу лампочка гальмівної системи, що горить, на комбінації приладів. Думав долив гальмівної рідини япогашу лампочку (знаємо на скільки примхливий датчик рівнягальмівної рідини) - не допомогло. Наступна на черзі лампочка, попросив перехожих подивитися - стопи зовсім не горять (тепер ясночому мене пару водіїв на перехресті якось дивнооб'їжджали).Перевірка запобіжника - з ним повний порядок. Педалігальма - немає результату.У схемі керівництва є блок контрольний, знаходиться в багажнику праворуч під обшивкою.

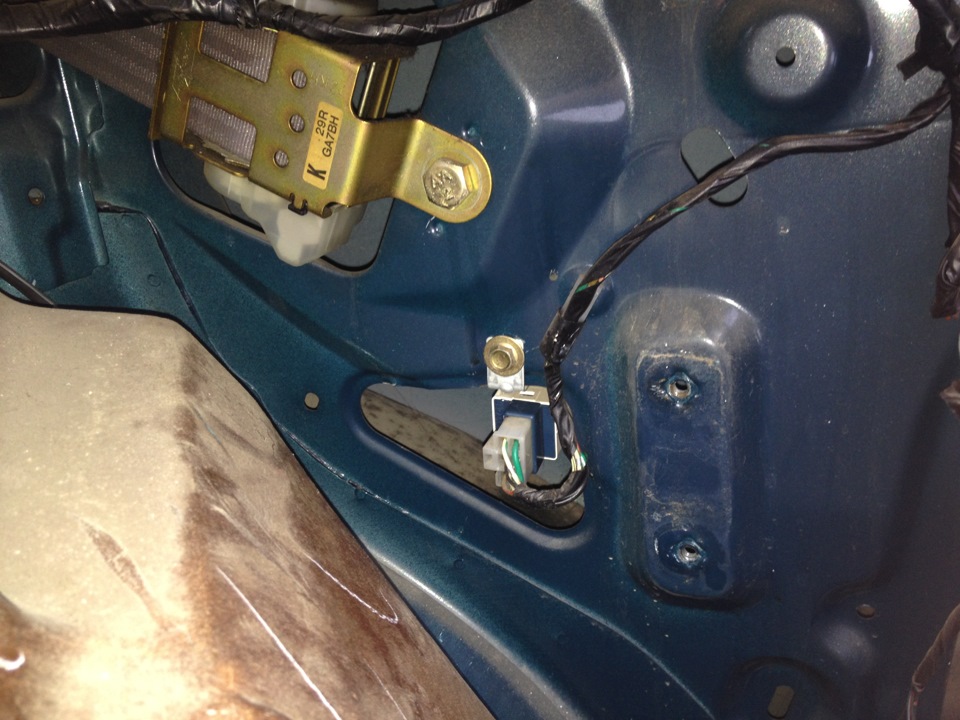

видно контактну фішку підключення реле. Було зрозуміліше, далізагальний план

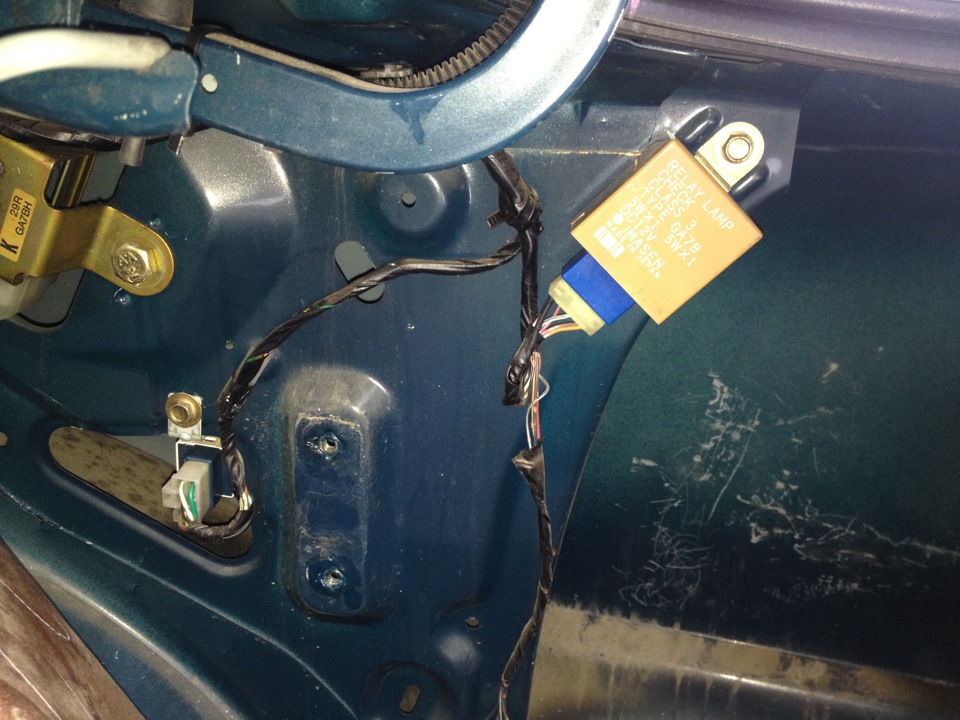

релі СТОПів нижче ліворуч, крупним планом реле ламп задніх фар
фото намагався робити більш інформативними

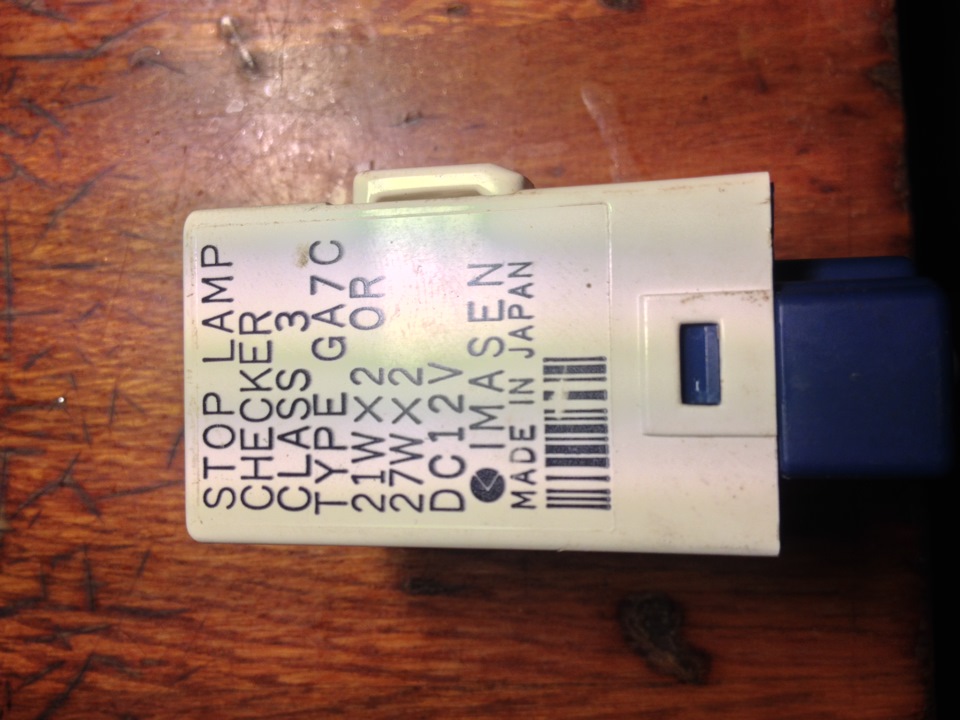

> реле СТОПів власною персоною

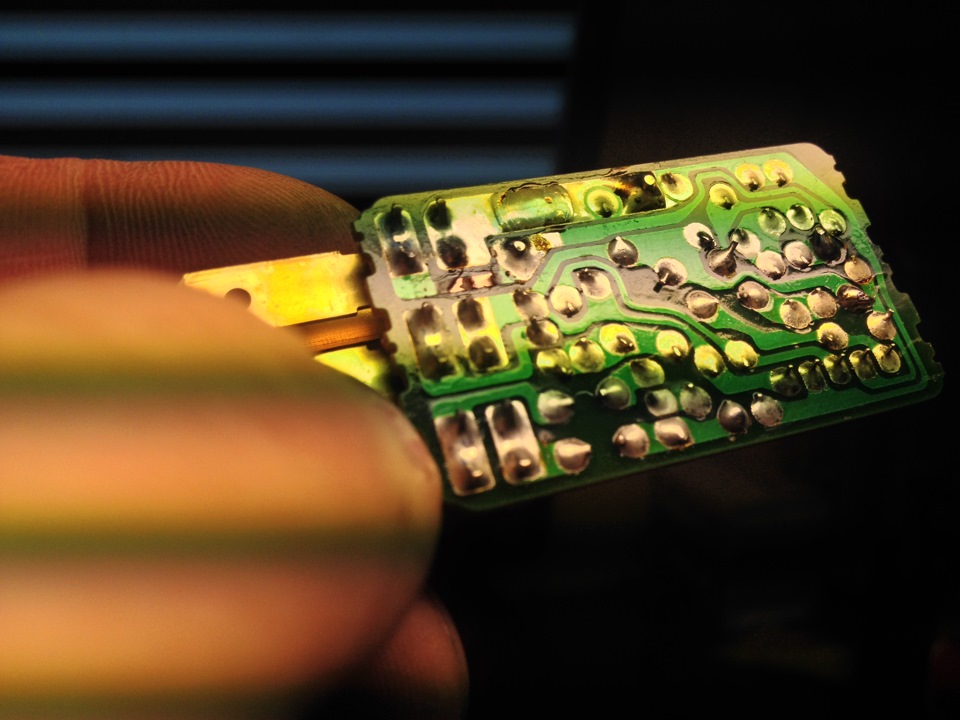

розтин реле показало доріжку, що перегоріла
— залишається сподіватися, що виною цьому час.
)))
реле працює) постраждало кілька кліпс при розбиранні обшивкибагажника на морозі
так само було знято/розібрано реле задніх фар для контролю +прогрів/пропаяв все спаяні місця (те ж було зроблено в релеСТОПів)
вже вийнято реле з корпусу
тут усі доріжки в порядку

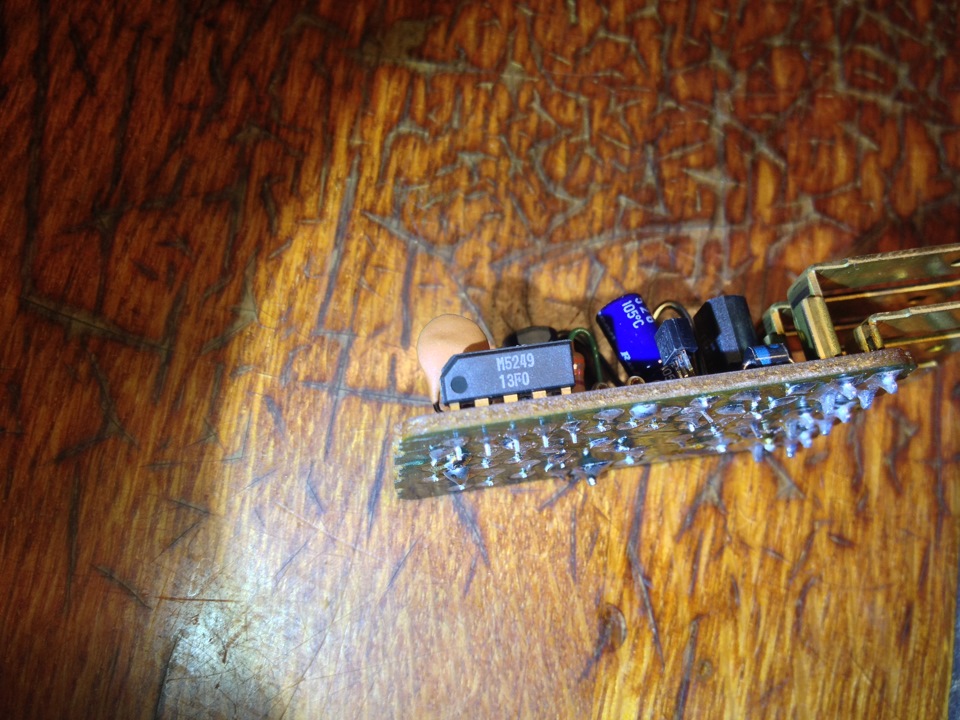

елементна база реле
на цьому все.
всім ні цвяха ні жезла. СТОП сигналу спойлері, т.К. Він не іззаводу, і в ньому додатково 7 лампочок щоразу запалюється -пристойне навантаження.
Коментарі20
Як це реле знайти? Маю на увазі назву релюхи, а то у мене не горять стопи цієї релюхи взагалі немає фішка є
як знайти, не знаю, може інша реалізація. вимикач стопів на педалі робітник? - його перевірити потрібно (де він знаходиться, точно не скажу, десь біля педалі гальма)
По будь-якому працює, так як на приладку загоряється при натисканні гальма що не горить лампочка стопів, страхово їздити завжди дивлюся в зад дзеркало думаю хоч би чол не встромляв
Це не реле, я не душила, але не реле це, на ньому навіть написано, що воно не реле
Спасибі Вам велике, допоміг перегоріла доріжка точно як у вас, очистив і перепаяв все добре працює 👍👍
Удачі! Виявлено причину, чому доріжка перегоріла? — може десь коротке замикання.
Так, швидше за все був кз, або може там у мене запобіжник стояв 30А а має бути 20А
Дай Бог тобі здоров'я від душі за пост. Заїхала мазда 626 америка, стопів немає.жаба на 4 контакти (+круїз) все переглянув.не міг знайти.ок.гугл на допомогу! Видав мені відразу твій пост.швидко знайшов реле стопів, доріжка так само перегоріла в тому ...
Добрий день! Проблема та ж, проте блок відсутня (1.8, 96 р.в., хетч). Запобіжники перевірив - всі ОК, лампочки цілі. Куди ще можна копнути?
проблема та ж? при натисканні педалі гальма спалахує лампочка несправності СТОП сигналів?
Не-а, не спалахує ... Вчора в обхід жаби замкнув контакти на фішці, яка йде до неї - згорів запобіжник =) На кожен пожежник поміняв лампи, замінив запобіжник - нічого. Завтра з тестером полезу. П.С. може, у цих роках описане вами реле знаходиться дес...
в обхід жабки - згорів запобіжник, значить десь коротке замикання, дивитися проводку, десь перетерлася ізоляція
Я так подумав, зараз поїду в гараж з тестером веселитися )
Підкажіть, та сама проблемапри натисканні педалі гальма спалахує лампочка несправності СТОП сигналів-шукати причину в реле?
добрий день.у мене протерся провід на центральний СТОП і коротив на масу, опір змінювалося і видавало помилку на приладку. Перегляньте проводку, ймовірно в цьому може бути проблема.ще може бути окислення в контактах і фішках, що призводить до збільше...
Доброго дня, перепрошую не привітався))Спасибі за відповідь!Трабл вирішено!
Спасибі за пост ))) знадобилося в цьому ж місці прогоріла)))
подобається читати статті коли людина не рукожоп ))а то свою якраз після ідіота брав і все відновлюю
