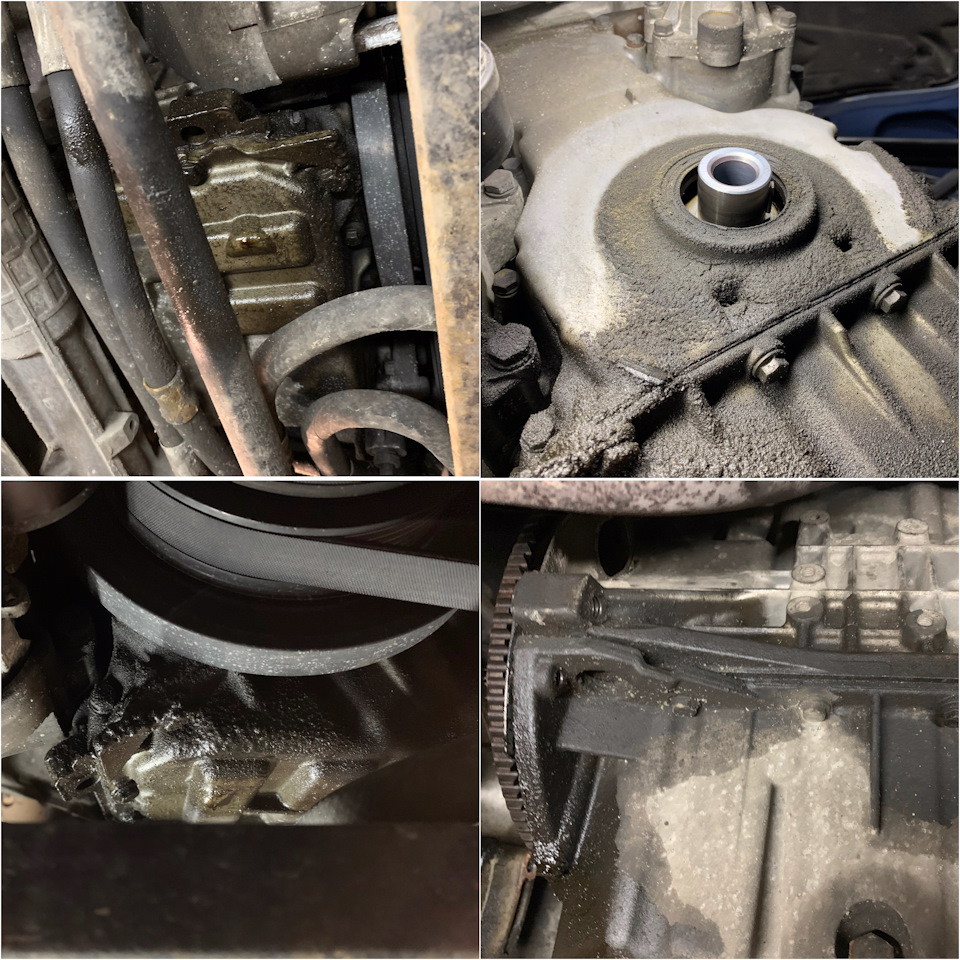

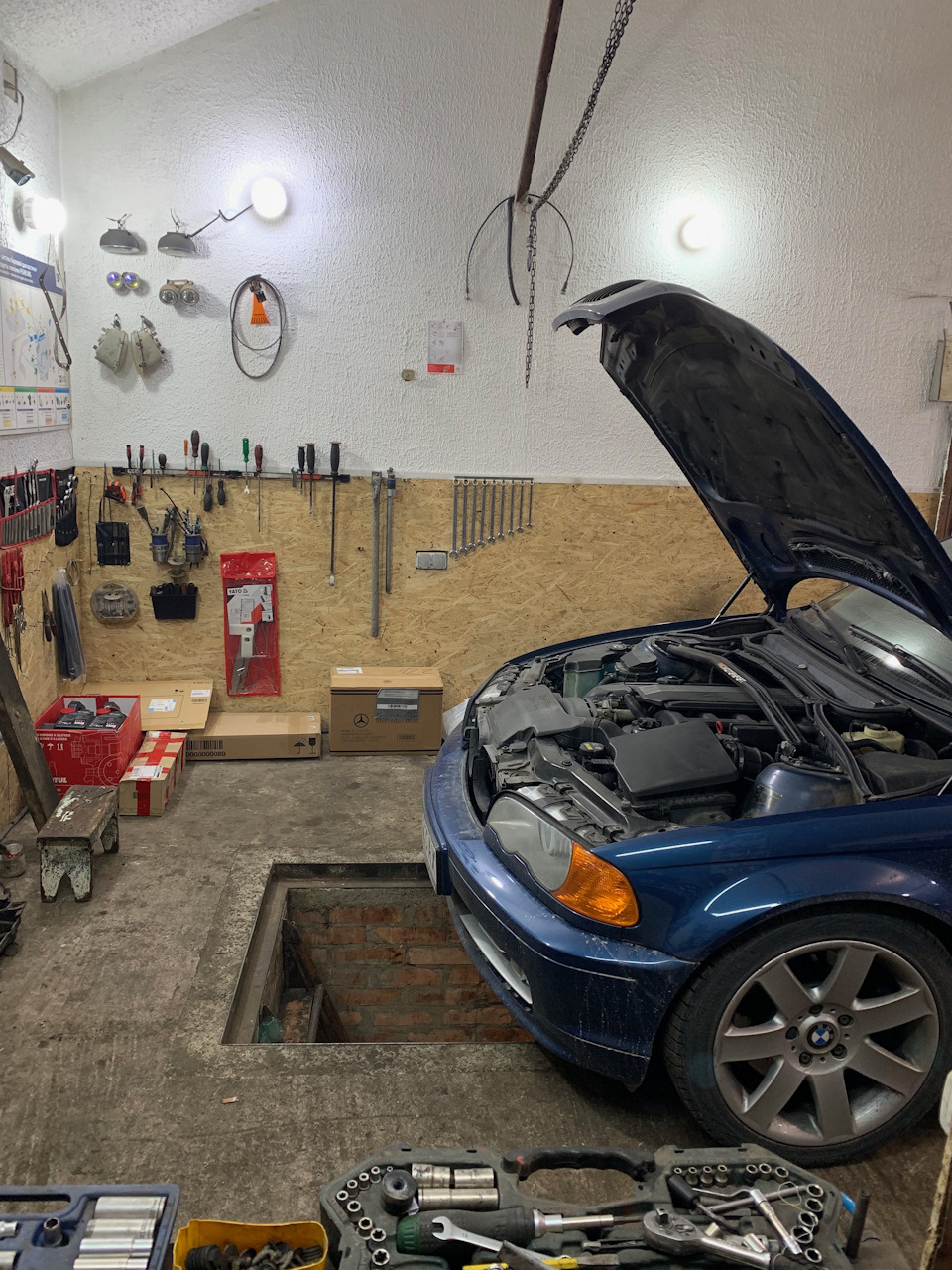

Велике ТО назріло по суті само собою, тому що з плином часу і кілометрів почали з'являтися течі з різних боків мотора.Переважно хотілося замінити максимум прокладок для усунення теч, але раз вже пішла така п'янка і потрібно було знімати АКПП для заміни заднього сальника колінвала, варто було обслужити відразу і її і кардан. Домовившись із хлопцями на певну дату і завчасно взявши відпустку, 02 лютого я прибув до 9.00 на сервіс.Обслуговування обіцяло бути довгим.Поспіх у цій справі ніколи до добра не доводить, тому запаслися часом, настроєм, силами і духом - взялися за роботу.Я не буду описувати, що і в якій послідовності знімалося, розбиралося і змінювалося, в процесі подібного ТО найімовірніше піти іншим методом у Вас не вийде, оскільки порядок аналізу цілком очевидний і зняти одне без іншого просто не вийде. Фотографій дуже багато, а ліміт на додавання дуже малий, постараюся викласти максимально цікаві кадри. Як видно на фото, течі були дуже великі і не нові. Час їх усунення найімовірніше оптимальне. Передній сальник колінвала виявився як би не найбільшим джерелом витоку олії при тому, що всю дорогу здавалося, що причина саме в задньому. Він же в свою чергу виявився +- бадьорцем і по задньому краю мотора найбільша текти була локалізована до прокладки піддону. І для його відкручування довелося вдатися до гарної такої метрової труби. Ускладнювався процес відкручування ще тим, що надійно зафіксувати сам колінвал було дуже непросто. Для цього з підручних засобів було сконструйовано ось таку гравіцапу:

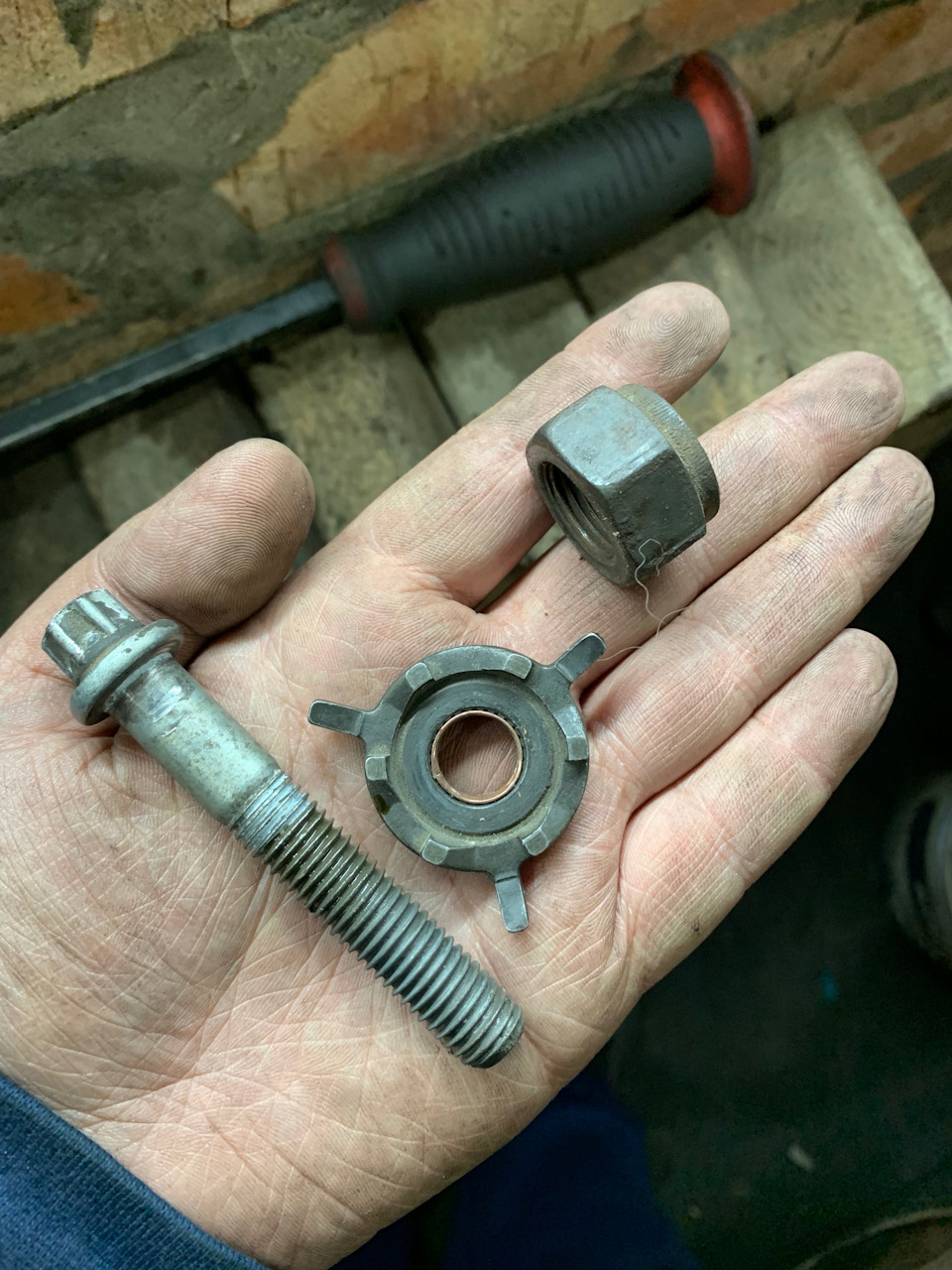

Болт кріплення АКПП + храповичок від мопеда, ступична гайка від Таврії

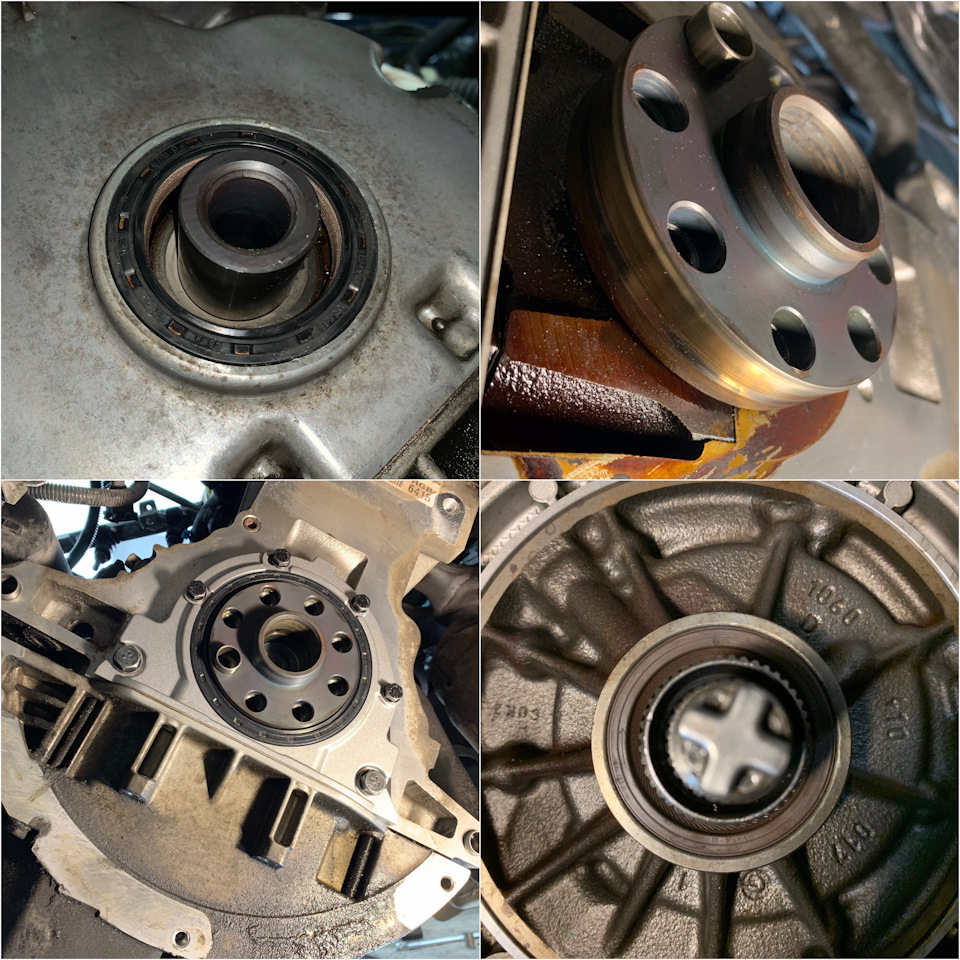

Сальники були успішно замінені, проблем по дорозі виявлено не було. Також на фото новий сальник первинного валу АКПП, по ньому течій виявлено не було, але вже тут, вирішено було замінити разом з опорним диском.На ньому саме виробка була явно видна.
Нові сальники колінвала, робоча поверхня і новий сальник первинного валу АКПП

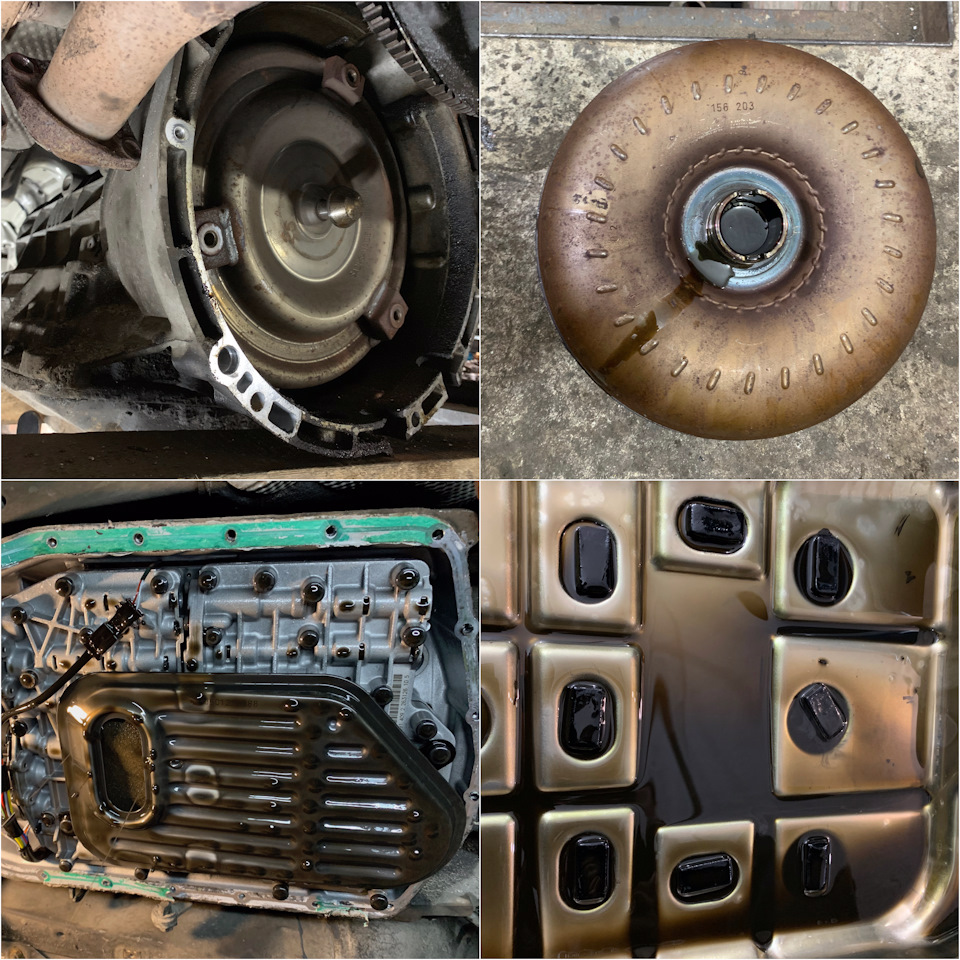

ATF з АКПП була злита через пробку, після цього був демонтований піддон звідки так само вся рідина була відправлена в те ж відро, зверху на відро був розміщений "бублик" звідки протягом доби помаленьку зливались залишки в те саме відро. Таким чином максимум рідини було видалено з АКПП.
Бублик, піддон, фільтр
Рідина в АКПП була останньою загадкою для мене, так як достовірно дата заміни та пробіг були невідомі. Була інформація про заміну на 170000км, але прокладка на хорошому такому шарі герметика та його стан не вселяли довіри. Фільтр опинився з маркуванням Sep 2015, що повністю підтвердило інформацію про останню заміну. Готове, залишалося лише залити нову ATF, але це був останній крок цього заходу. Нові подушки АКПП були так само встановлені по дорозі. Настав час кардану, хотілося замінити центруючу втулку, але в неї такого бажання не виникало. Вилучення старої втулки виявилося тим ще квестом. Для успіху операції знадобилися лещата, мічик і дохрена сил і терпіння. Шнуром були встановлені на свої місця. Користуючись нагодою, стартер був відправлений на обслуговування до "модників-Укр". Зняти його, до речі, виявилося тим ще квестом і намагатися це зробити без зняття впуску, я б не рекомендував. Знаходив записи, де люди примудрялися знімати його як зверху, так і знизу, але переживши це можу сказати, що погратися доведеться знатно. Направляючий палець міцно засів у вуху і вийшов він звідти вже не зовсім рівним, за підсумком довелося трохи підрівняти. Деталі змащені та корпус пофарбований. Змінювати виявилося нічого. На моє запитання "як то, йому ж років і років уже" хлопці повідомили, що можуть замінити хоч усе, але по суті заміна буде "робітника на робітник". Таким чином, стартер показав себе дуже міцним. Раз вже з ним особливо нічого не робили, фото "після" не робив. Ще однією немаленькою течією масла порадував шланг Vanos. Замінено було сам шланг, обидва порожнисті болти, 4 ущільнювальні кільця.Масляна склянка і область під ним стали набагато чистішими.
Олійна склянка і місце її кріпленняПрокладка під склянкою була так само замінена, зворотний клапан оглянуто і прийнято вольове рішення залишити оригінальний, незважаючи на придбаний кастомний замінник.
Прокладка масляної склянки та зворотний клапан з пробігом 200 000км
На фото можна побачити, як виглядають "пропили" на зворотному клапані на автомобілі з оригінальним пробігом 200 000км. Олія зі склянки не йде, клапан все ще у бойовому стані. Було вирішено не змінювати його. Обидві докатові лямбди були замінені на нові, які вже зачекалися цього моменту. Порівняльне фото оригінальних та нових Bosch.
Ближня оригінальна лямбда з пробігом, дальня - нова BoschДалі хотів би продемонструвати кріплення вихлопної системи "курця" та "здорової людини" ".
Нові прокладки, болти, гайки. Правильне розташування гайок для майбутніх обслуговувань. Кріплення патрубка системи охолодження давно просилося на спокій. Відправляємо.
Кріплення патрубка охолодження
Найімовірніше можна віднести до категорії запчастин, які ніхто і ніколи не купує. Все що ми любимо :) Зрозуміло подушки мотора були так само замінені. Підготовка виглядала приблизно ось так.
Привіт Mercedes'у з його зручним сервісним положенням капота
Стан старих подушок на фото:
Старі подушки мотораНові подушки успішно встановлені, вібрація на кузов більше не йде. Castrol, котрий є класний. Коментарі зайві. Автомобіль їздив 187 000 км ТІЛЬКИ на Castol, що в Німеччині, що в Україні. Піддон після зняття і перед встановленням Очистити сильніше не було фактично можливим. Результат на фото - 3 години ручної праці. Для розуміння наскільки ж погане/хороше масло я ллю в мотор, на моє прохання ми все ж таки демонітрували клапанну кришку.
09 червня 2018 року туди було встановлено прокладку Victor Reinz на пробігу 188500 км (тО1). З тих пір ніяких теч по клапанній кришці, так що оригінальний Victor Reinz в цілому ходить. Але заради власного інтересу заглянути під клапанну кришку (тоді ТО виробляли без мене, шкода … порівняти поточну картинку нема з чим) я замінив прокладку на оригінал. Внутрішній перфекціоніст став трохи задоволенішим… Отже, ось що маємо на сьогодні.
Зовнішній вигляд мотора… Як бачимо, картинка не найкрасивіша. Тим не менш, клапанна кришка розкривалася обидва рази однією і тією ж людиною. Позитивна динаміка простежується і миючі властивості масла, що заливається візуально помітні. Картинка покращилася з останнього розтину, нехай вимиває і далі. У рамках ТО було замінено обидва бензонасоси, фото фігурували в минулому записі, фотографувати їх уже встановленими було не з руки.У систему охолодження було вирішено цього разу не втручатися, термостат АКПП поки що замінений не був.
ATF в коробку влізло 8.7 літра, через 200км заїхав для контролю рівня, навіть трохи виплунула. Зрозуміло в процесі ТО були замінені фільтри, цього разу на оригінальні.
Нові фільтри та гумки в маслосклянкуТак само в процесі фінального складання, довелося вдатися до чорної ізоленти …
Без ізоленти ну зовсім ніяк ... Довелося підлікувати. Цей запис написаний мною через 3000км +, течій - ні. Результатом задоволений. Якість оригіналу класна та подібні роботи рекомендую проводити саме BMW запчастинами. Робиться це все надовго, не варто економити.
