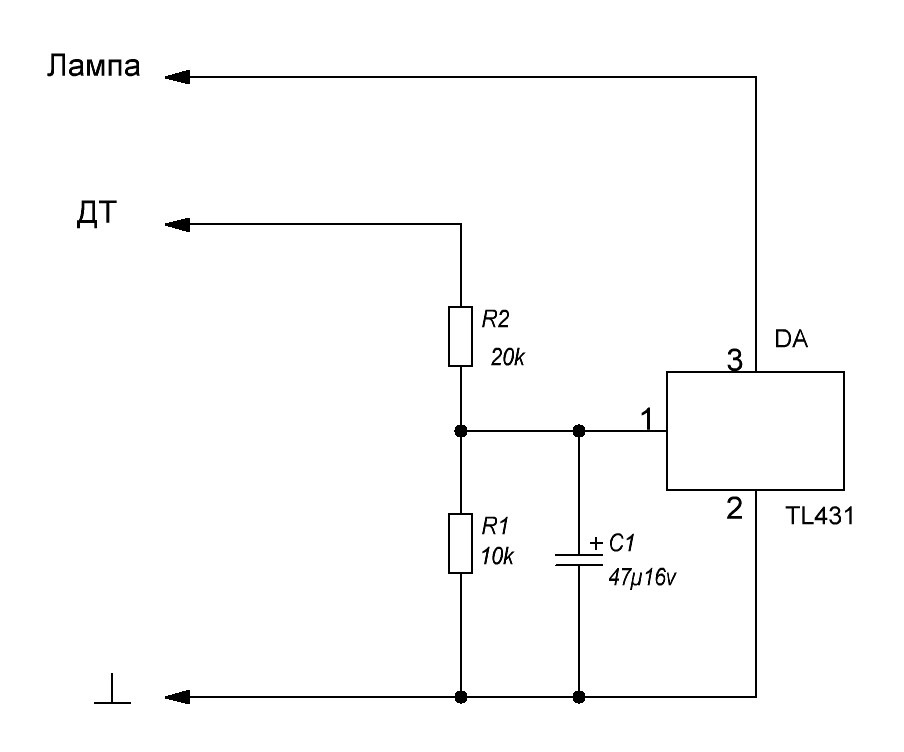

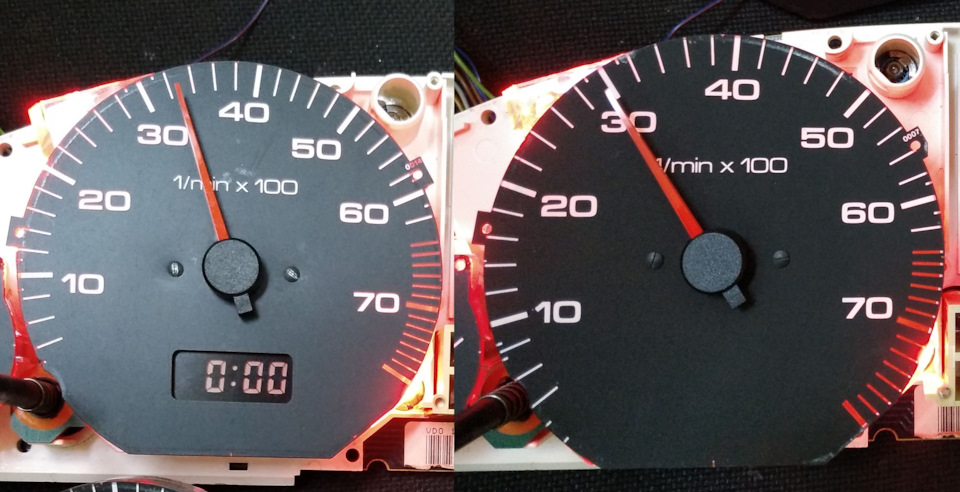

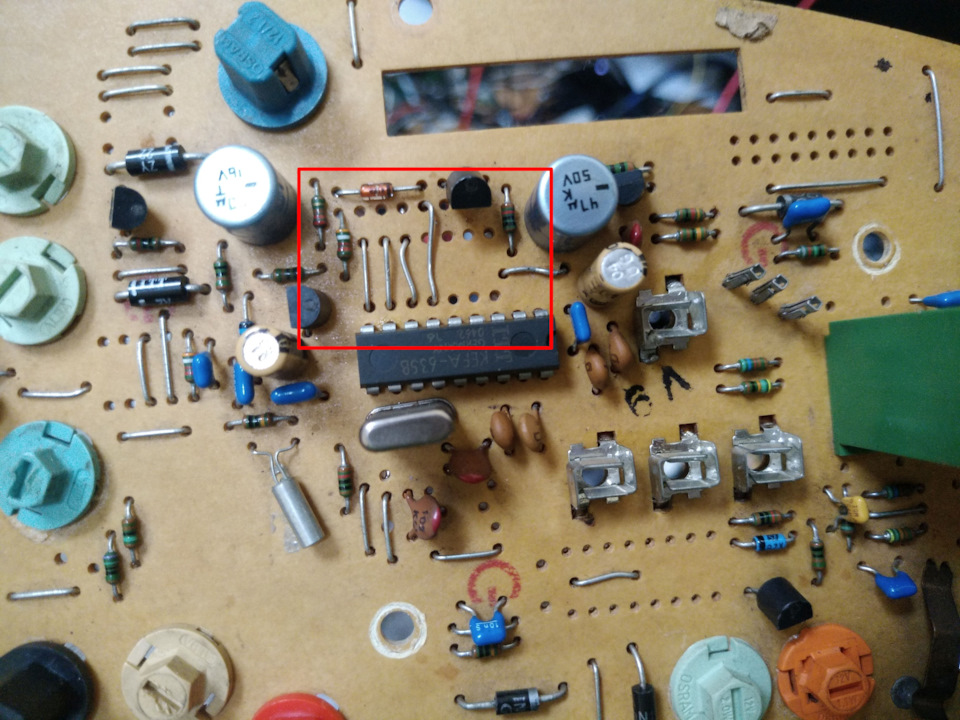

Нарешті дістався підібрати комбінацію перемичок під шкалу відпопереднього кузова, адже все знаю що у Ауді 100 С4 шкали облазять.От і мені вже дісталася машина зі шкалами від С3, спідометр ужевдалося підлаштувати під шкалу на 220 км/год Налаштуванняспідометра, ось прийшла низка і тахометра. Різниця в шкалах іпоказаннях, тахометри однаково показують 800 оборотів, але далірозходяться. Перемички на 4 циліндри ( AAE, AAD, ABK) Ще вирішивдодати лампу індикації рівня палива, взяв блок піктограм від А6 С4, додав невелику схемку на шматку макетної плати і припаявсяпроводами до основної плати.Ідея була взята звідси Ауді-клаб. Ньомубуло вже отвір під насос з датчиком рівня, купив насос JPGroup.

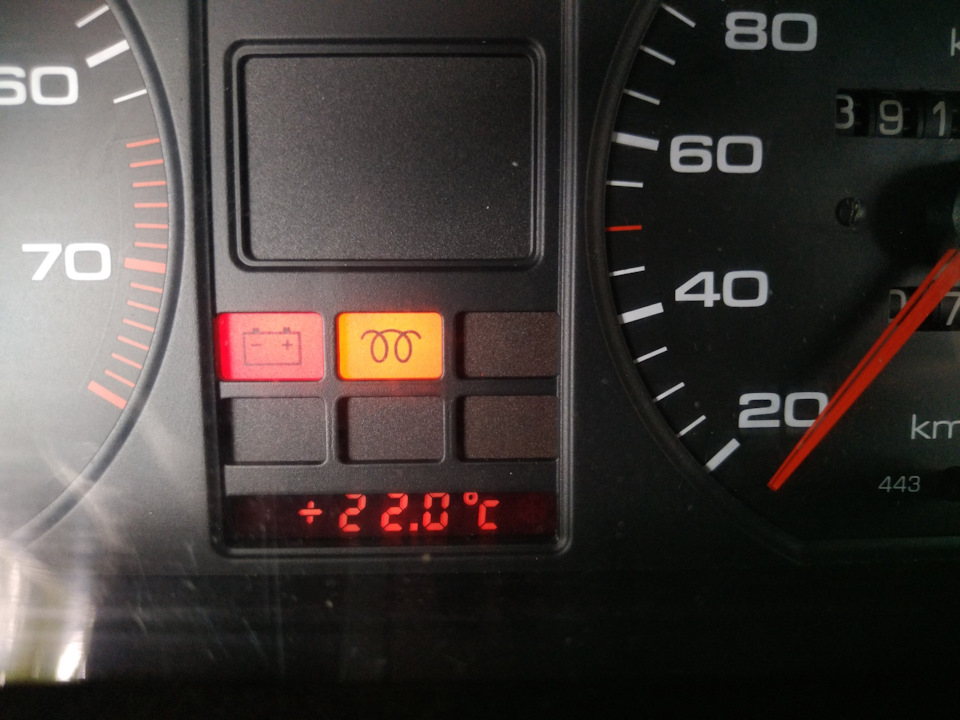

Провід простягнув з блоку комутації під кермом до 2-го контакту наприладову панель, використовував для вказівки лампу свічокрозжарювання, що не використовується.>
Лампа омивайки
