Після заміни акумулятора стало завдання розібратися з генератором, тому що він давав 14.0 В зарядки, що для кальцієвої батареї мало івтрачати третину ємності батареї ніяк не хотілося.

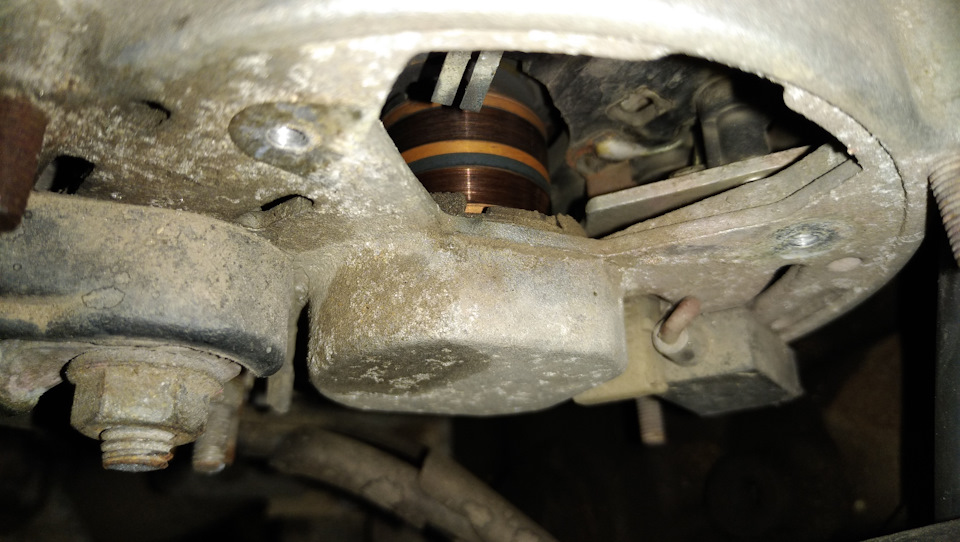

Кільця генератора
Кілька якоря виявилися нові, мабуть нещодавно їх змінювали.
< /p>

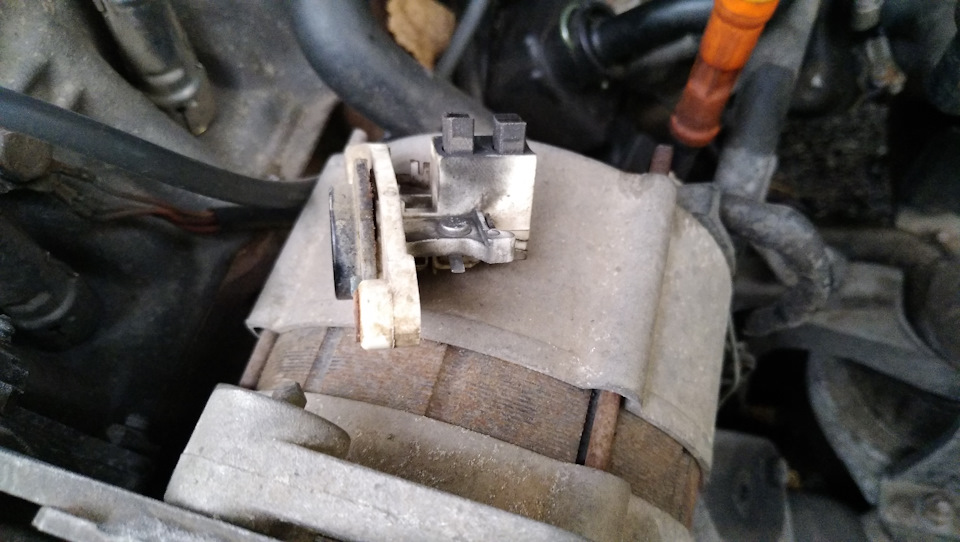

Регулятор напруги.
А ось щітки вже неабияк зношений і сам регулятор безрозпізнавальних знаків.
На вісімці для підвищення напруги я додавав діод в ланцюг живленняРН і обмотки збудження, 5А діод 5401 витримав рівно місяць, довелося замінити на 10А діод.На цьому регуляторі зручніше ставитидіод в нижнє плече регулятора і через нього не буде струм збудженнягенератора .
Для початку почистив контакти та перевірив можливість залудити їх, розрізав контакт землі та вставив туди діод одягнений утермоусадку.

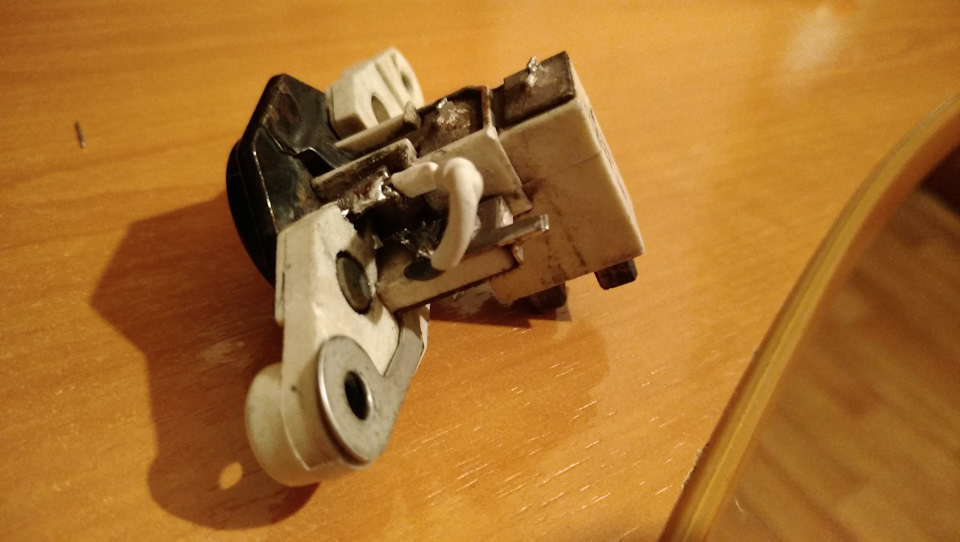

Діод

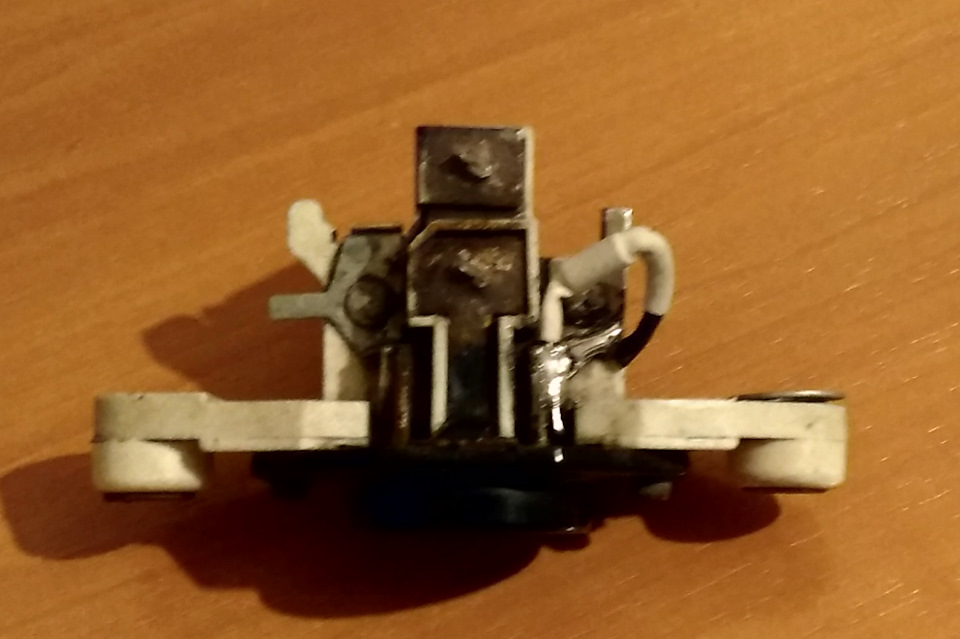

Вигляд зверху
>
Залишилося замінити щітки і в запас взяти нормальний регулятор.
Коментарі10
У мене з діодом легке мерехтіння в підсвічуванні приладів було. Тільки я не звернув увагу одразу чи з часом.
Міркання це через не той діод, ймовірно у вас стоїть діод Шоттки, а треба звичайний випрямляючий, тоді мерехтіння не буде, дуже добре для цих цілей підійде старий кремнієвий діод, так як на сучасних діодах падіння напруги не велике і тому піднімемо з...
Я для кальцієвого акумулятора поставив трирівневий регулятор напруги 673.3702 від Енергомаш 13.6-14.2-14.7 V.Тепер 14.7 V без навантаження і 14.5 з усім навантаженням, Акумулятор заряджається від температури, і як зарядка більше не залежить від темпе...
Можливо зворотний температурний коефіцієнт недаремно застосували, при коротких поїздках АКБ інтенсивно заряджається, а при тривалих не дають закипіти, хоча для кальцієвих батарей це не повинно працювати, тому сама батарея при повному заряді збільшує ...
А мерехтіння немає ніяких?
А то в мене з діодом мерехтить і лампочки діодні перегорають((
І опиши процес як встановлював трьох рівневий
У мене в БЖ є опис регулятор напруги
Скільки вийшло напруга?
На АКБ 14.6, гені під 15. Але це холодну, повноцінно ще тестувалося.
