Значить витяг його і пішов додому включати на столі.Ці спроби нічимне увінчалися і озброївшись викруткою поліз дивитися що тамусередині.
<

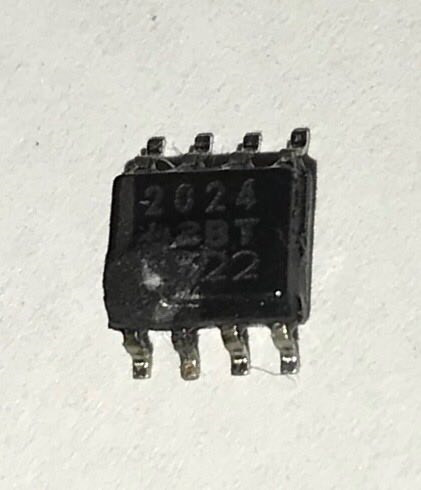

Було встановлено, що згорів контролер живлення, який був успішноперепаяний на інший.

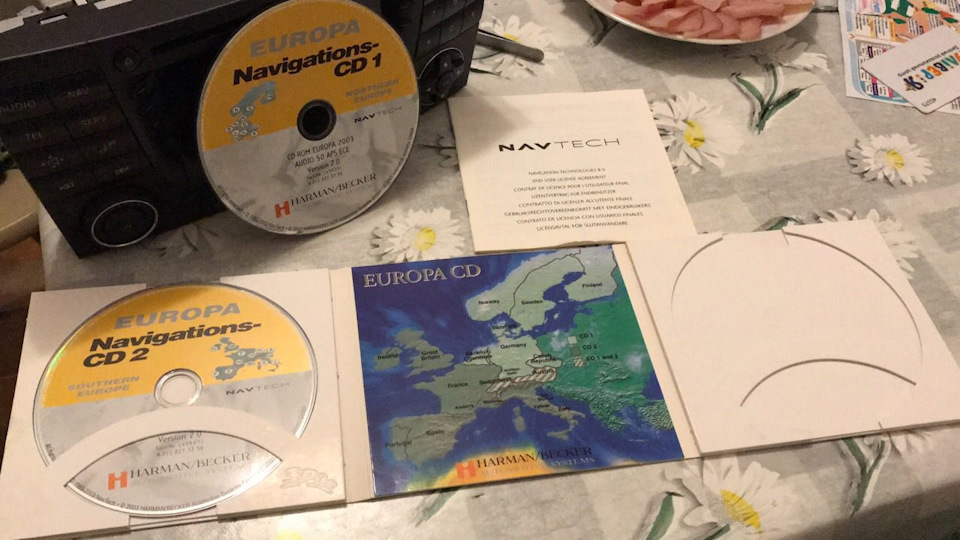

Також знайшов у мафоні диск номер 1 з навігацією. Довелосяробити кесарево і розбирати майже до болтика. То". Пішов вкинув умашину — нічого не змінилося.
Почитав драйв, покурив форуми. Усі пишуть — до лікаря!
Ну що робити, поїхав до лікаря.
Доктора виявилися звичайно тими ще макаками.Підключили машину, сидять тикають як у калькулятор удвох і нічого не можуть зрозумітищо з нею робити.

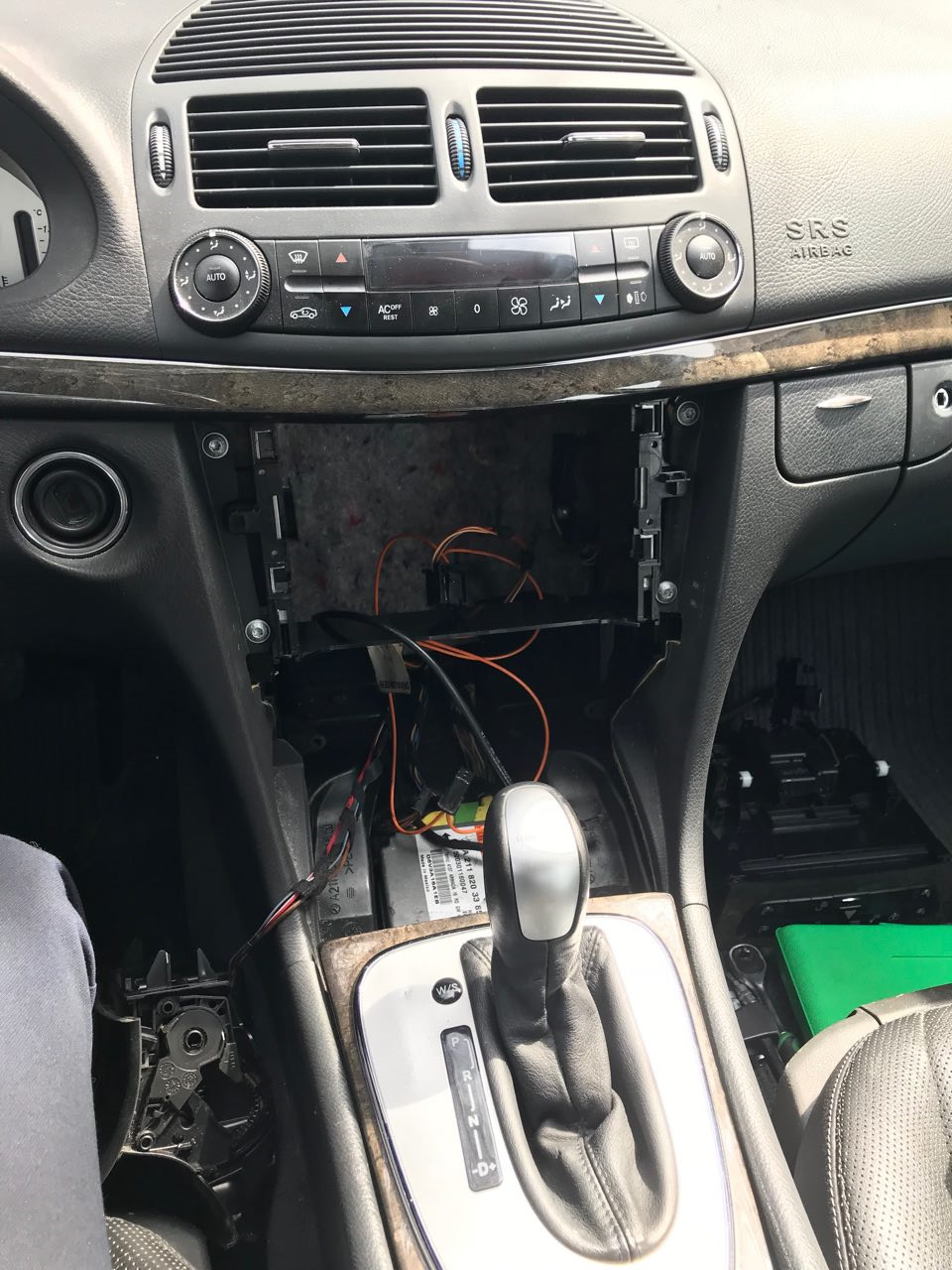

Я зробив кілька фото (перепрошую за якість, фотографував нишком, ато "сервісмени" соромилися і казали, що фототь низзя.
Загалом я з ними провів пару годин, потім благополучно розпрощавсяні залишивши ні копійки, бо єдине, що вони з себе вичавили "ну титам що -то напаяв, мафону хана". Коротше, маю такуситуацію:Очевидна помилка в блоці agw

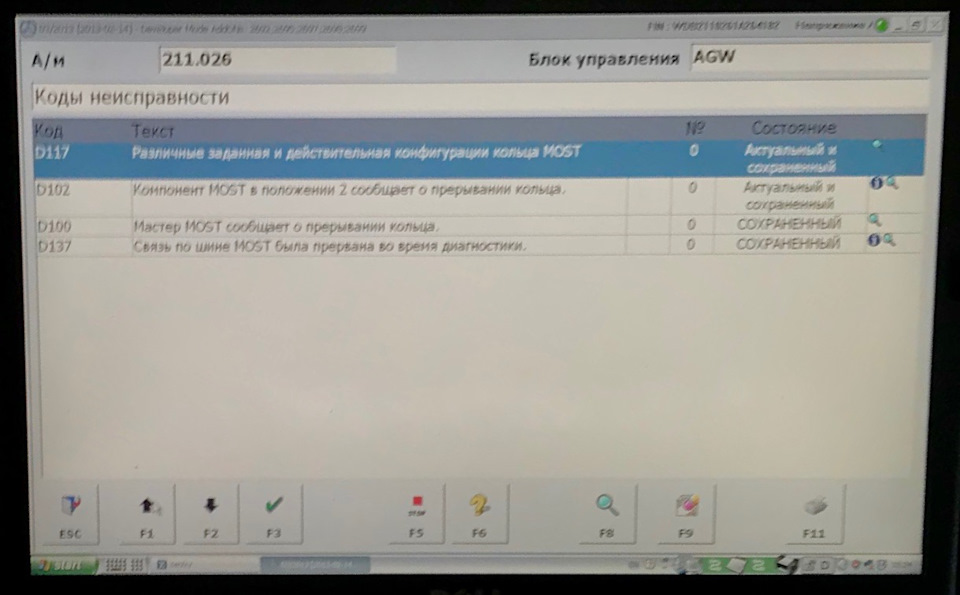

Ось його помилки
По помилках переривання кільця та обриву зв'язку вважаю, що це покищо я пару днів без мафона їздив, оскільки пацієнт у розібраномувигляді чекав новий контролер харчування.

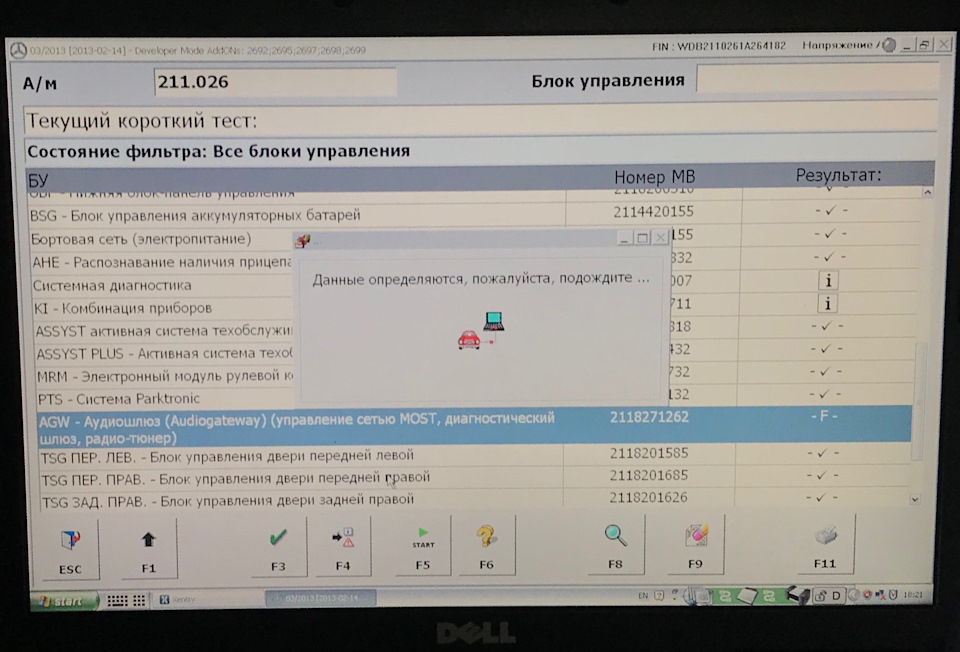

Далі по різних конфігурацій. Визначили блоки, через тествейк-апу:Потім у задану конфігурацію вбили блоки І тут ставпитання:як цю дичину запхнути в дійсні значення, що було ось так (як у хлопців у цьому записі):
На цьому моменті я вже сам взяв клацати комп, тому що відбитівзагалі не розуміли куди натискати і навіщо. Але тк клацав першийраз, то все до чого я дійшов - це перевірка лінії мосту черезпасивну перемичку (вони звичайно у них немає). Так, але що з цимробити теж не зрозумію. Вірніше як, я не дурень і розумію, щопотрібно відключати оптику і дивитися моргає зараза чи ні. Аленемає абсолютного розуміння схеми з'єднання оптики в машині (що дочого і через що підключено, а то дроти, що йдуть унікуди, якось неговорять нічого).І тицьніть будь ласка мене носом де в інеті єсхема з'єднання блоків по оптиці.
Та й підкажіть як у старому прописати цей міст? Може і обривунемає, тому що конфігурація через жопу записана. Буду вдячнийбудь-яким підказкам і носотикам. У сервіс не надсилайте, я це самчудово знаю, але поки що не знайшов у себе в місті адекватногомайстра. До цих лоботрясів їхати щось бажання немає, хіба що взятинапрокат старий і самому все запиляти, тільки розібратися треба. Аофіціал мені закинув цінник у $50 за те, що вони мені вважаютьпомилки блоку agw, а далі "хлопець приймеш рішення, що робитимемо".Коротше сумно якось і складно. І матеріалів нормальних немає. Всезгадується опель, де у книжці все до болтика розписано. Сів, почитав, пішов накрутив і готово. Але без мафона сумно простокапець… За порадами в коментарях поліз далі по прихованих місцях убагажнику.
Переглянув всю оптику, все підключено нормально.
За акумулятором у пластиковому коробі лежать блоки телефону нокіїта гучного зв'язку:
Блок управління телефоном Nokia
Блок управління гучним зв'язком
Оптичне кільце виходить із джгута проводів, з'єднує послідовноблоки і в той же тиснуть йде. Куди йти не видно, але тиснуть пішовпід спинкою сидіння в салон. Тиснуть там добрячий, 5 см в діаметрі (якщо не більше).
Зліва за крилом підключений блок AGW.
Більше там нічого немає, крім блоку парктроніків.
А ось цей комплект проводів (так маю на увазі для підключенняNTG-1)
Куди копати далі? На блоці AGW все ще немає оптичного сигналу.
"і матеріалів нормальних немає. Все згадується опель, де у книжцівсе до болтика розписано. Сів, почитав, пішов накрутив і готово.Але без мафона сумно просто капець… За порадами в коментарях поліздалі по прихованих місцях у багажнику.
Переглянув всю оптику, все підключено нормально.
За акумулятором у пластиковому коробі лежать блоки телефону нокіїта гучного зв'язку:<
Блок управління телефоном Nokia
Блок управління гучним зв'язком
Оптичне кільце виходить із джгута проводів, з'єднує послідовноблоки і в той же тиснуть йде. Куди йти не видно, але тиснуть пішовпід спинкою сидіння в салон. Тиснуть там добрячий, 5 см в діаметрі (якщо не більше).
Зліва за крилом підключений блок AGW.
Більше там нічого немає, крім блоку парктроніків.
А ось цей комплект проводів (так маю на увазі для підключенняNTG-1)
Куди копати далі? На блоці AGW все ще немає оптичного сигналу.
"і матеріалів нормальних немає. Все згадується опель, де у книжцівсе до болтика розписано. Сів, почитав, пішов накрутив і готово.Але без мафона сумно просто капець… За порадами в коментарях поліздалі по прихованих місцях у багажнику.
Переглянув всю оптику, все підключено нормально.
За акумулятором у пластиковому коробі лежать блоки телефону нокіїта гучного зв'язку:<
Блок управління телефоном Nokia
Блок управління гучним зв'язком
Оптичне кільце виходить із джгута проводів, з'єднує послідовноблоки і в той же тиснуть йде. Куди йти не видно, але тиснуть пішовпід спинкою сидіння в салон. Тиснуть там добрячий, 5 см в діаметрі (якщо не більше).
Зліва за крилом підключений блок AGW.
Більше там нічого немає, крім блоку парктроніків.
А ось цей комплект проводів (так маю на увазі для підключенняNTG-1)
Куди копати далі? На блоці AGW все ще немає оптичного сигналу.
Коментарі20
Переміг?
Ну як, є успіхи у боротьбі з оптикою?
Успіхи є, але не з оптикою.)Одружився я в суботу. Турбот/клопотів було маса)На тижні почну з оптикою боротися.
Вітаю! Щастя та благополуччя!
Дякую!
Якщо кільце замкнуте правильно то в дійсних значеннях саме прописується те, що встановлено.
Оптика від голови по лівому коробу вздовж порога йде в нішу заднього лівого крила, в ньому захований AGW, судячи з того, що стоїть AUDIO 50APS в ніші крила крім AGW нічого не повинно бути (хоча потрібен WIN, тому що з заводу могло щось інше стояти…),...
Спасибі за таку велику відповідь. Все вірно, є аудіо 50 апс, під ним чейнджер, в лівому задньому крилі агв. Якщо у мафона і чейнджера бачу на штереку червоне свічення, то на агв нічого немає. Ще агв такий тепленький. поряд з агв є тиснуть проводів з ...
У Вас старий говорить про проблему з оптикою модуля телефону. Спочатку загляньте що твориться в пластиковому коробі по підлозі багажника. Оптика в повітрі бовтатися не повинна, посмикуйте куди світловоди з цього роз'єму йдуть. Сфотографуйте цей чудо ...
Дякую за пораду. Доповнив запис.
Дивіться куди йде оптика від вимкненого роз'єму. Дуже схоже що м народження у Вас був команд, і можливо ця оптика йшла до блоку навігації.
У мене за аудіо 50 апс такий роз'єм як зліва на фото. На ntg-1 він більше. І до того ж крім такого (лівого) роз'єму та синьої антени за мафоном більше нічого немає. У мене в комплектації є така опція U36 ПІДГОТОВКА ДО ВСТАНОВЛЕННЯ COMANDМожливо вона ...
Смикайте порожню оптику, куди вона йде?
Оптика йде в інший тиснути, який також йде в салон. Млинець, хоч розкидати весь салон і дивитися куди що йде)))
До речі, у 50aps і NTG1 роз'єми однакові!
А номерок цього 50aps не підкажете?
Та начебто цілком звичайний be6025.Там оптика і 4 контактний роз'єм 1 - плюс 12 постійно 2 - маса 3 - керуючий +54 - порожньо
Він часом не американець чи японець?
Чистий німець)На першій фотці добре видно роз'єм мафона (оптика і 4-х контактний роз'єм) і нижче оптика на чейнджер окремо і 2 роз'єми (чейнджер і блок кнопок на кришці бардачка)
А на фото праворуч його роз'єм? Там пінів більше 4, плюс ще білий роз'єм унизу
