Діагностика та підготовка до прошивки.
У своєму розпорядженні маємо:
1. Китайський ELM327 v1.5

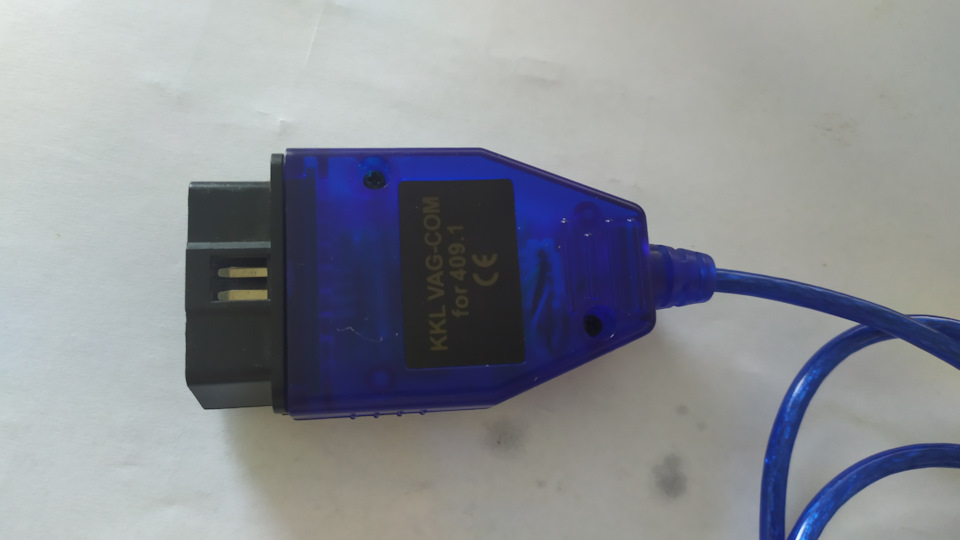

> 2. Кабель OBD2 VAG COM 409.1 на китайському чіпі CH341
3. Кабель OBD2 VAG COM 409.1 на чіпі FTDI
4. Телефон на андроїд
5. Ноутбук WINDOWS 10 x32
6. Програмне забезпечення для Андроїд:HobDrive, Torque з плагіномEX for HYNDAI
7. Програмне забезпечення для WINDOWS 10:сканмайстер elm 2.1, CASCADE 0.9.4, TECU-v2.3.2.9 (краще поставити цю версію, в іншихнемає хундаю)
Підключення:

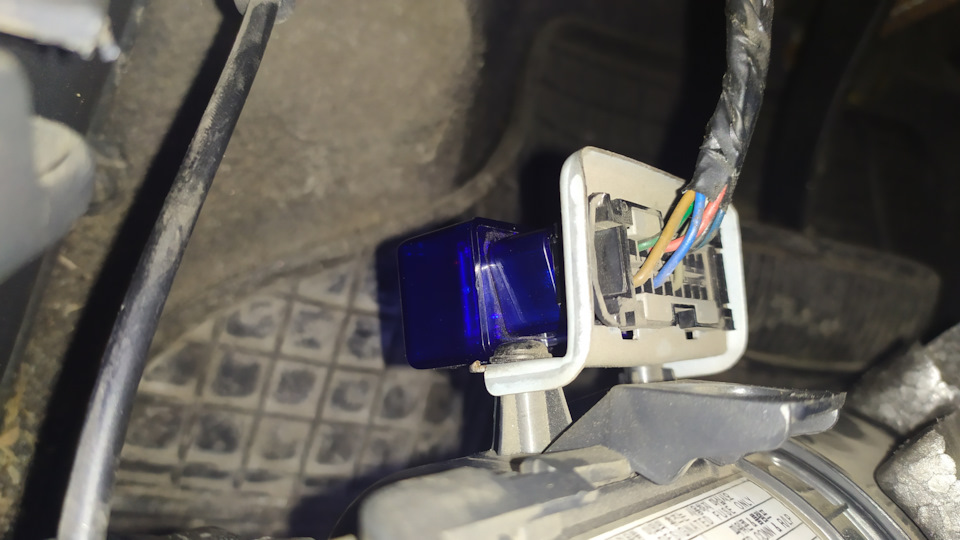

елм з андроїд та програмами підключився, дані відображає.
віндовс з
1. Сканмайстер через елм підключаться не захотів
2. CASCADE 0.9.4 з кабелем СН341 підключився, з кабелем FTDIтеж<
враження:
андроїд +HobDrive — дуже хороші, цією зв'язкою користуюся з моментупокупки Сенса (при певному вмінні можна налаштувати свій екран івивести на нього необхідні показання з датчиків)
андроїд + Torque - програм дуже багата і гнучка, але особисто меніне дуже сподобався зовнішній вигляд і представлення показань
WIN+CASCADE - програма CASCADE - це емулятор мультимарочного, автомобільного сканера Carman Scan I (він же Hi-Scan Pro). CarmanScan I — штука не погана, але при моєму пізнанні англійської, практично марна.
Хто може підказати програму для діагностики для нашого гетьца (російською)
Запчастини на фото:SD2002, SD2001, C1301
Коментарі7

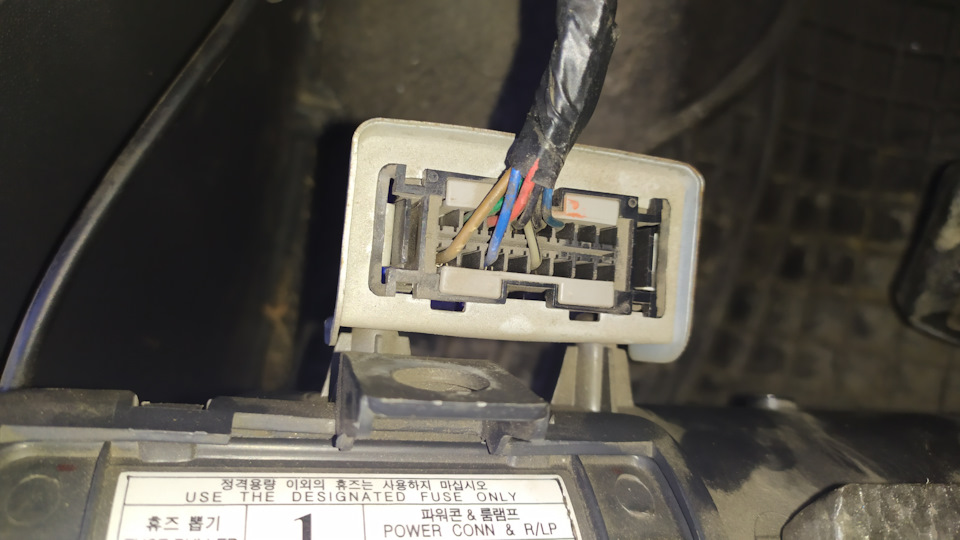

Каскад відмінна весч. Сам їй мізки ковупав. Каскад картку дає з розпинуванням, із зазначенням на яку ногу треба К-лінію підчепити. Подивіться уважно. У роз'ємі гетьця є висновок К-лінії ЕБУ та К-лінії АБС блоку. На яку виставте той блок і прочитаєте.
3, 6, 12, 14 це якісь блоки?
У вас є обладнання, що дозволяє виконати читання параметрів ебу, скидання помилок (елм1,5 + TORQUE) ; юсб шнур + Huyndai (kia) флешер - прошивка. Взагалі без танців. Навіщо вам знати ці цифарки?

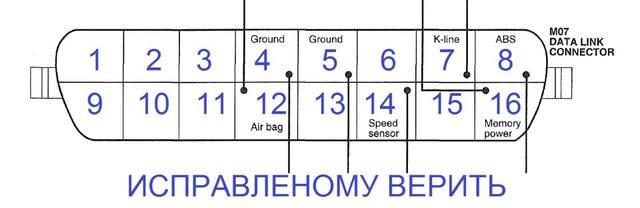

Text Що тоді важить на 3, 6, 12, 14 пінах роз'єму?
може хтось підказати, є CAN шина чи ні? і як з нею працювати, у сенсі які програми, шнури?
Звідки кан на гетьці?

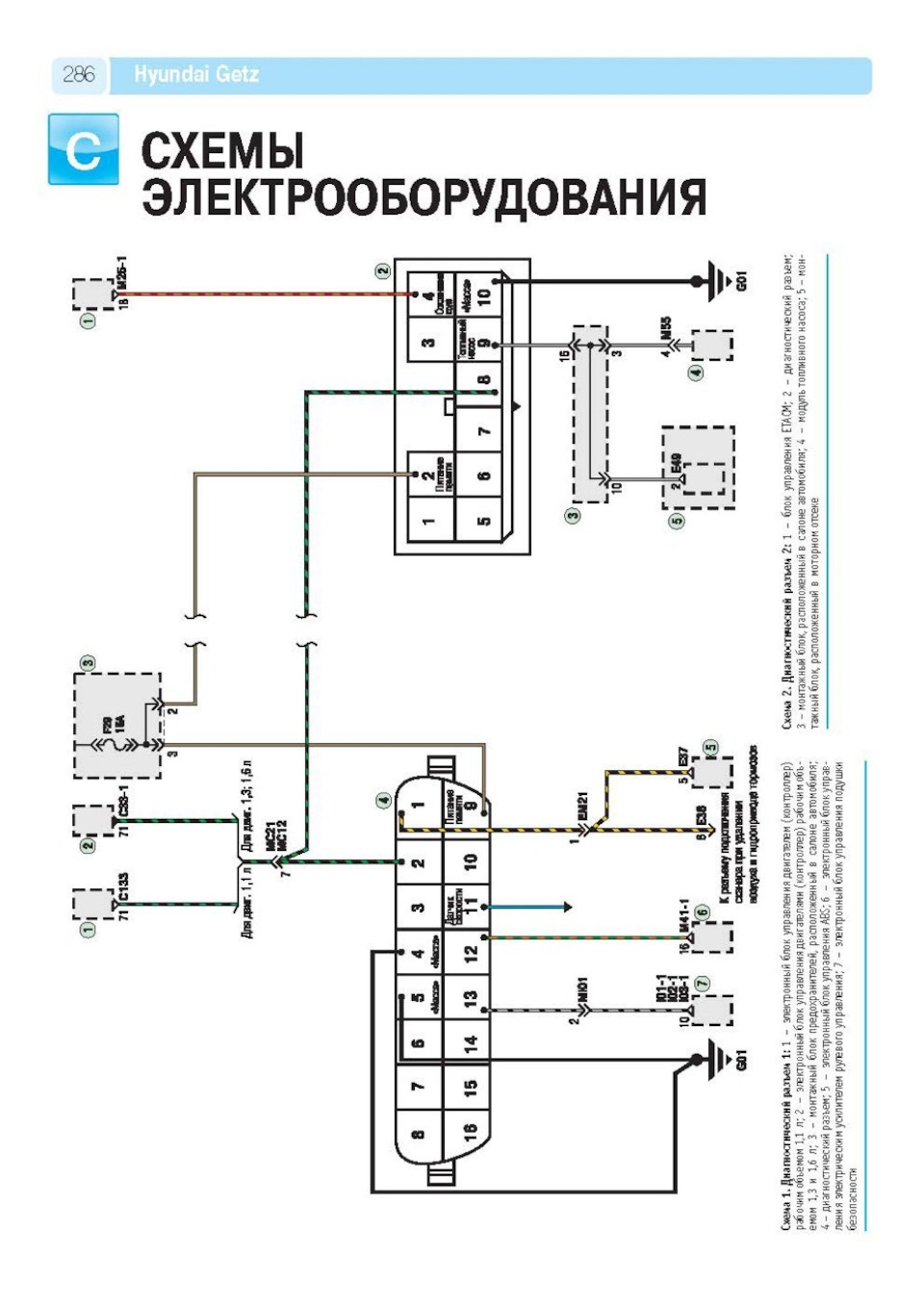

А хто його знає, дроти йдуть до 6 і 14, за схемою 6 і 14 це CAN шина
