Заміна щіток стартера

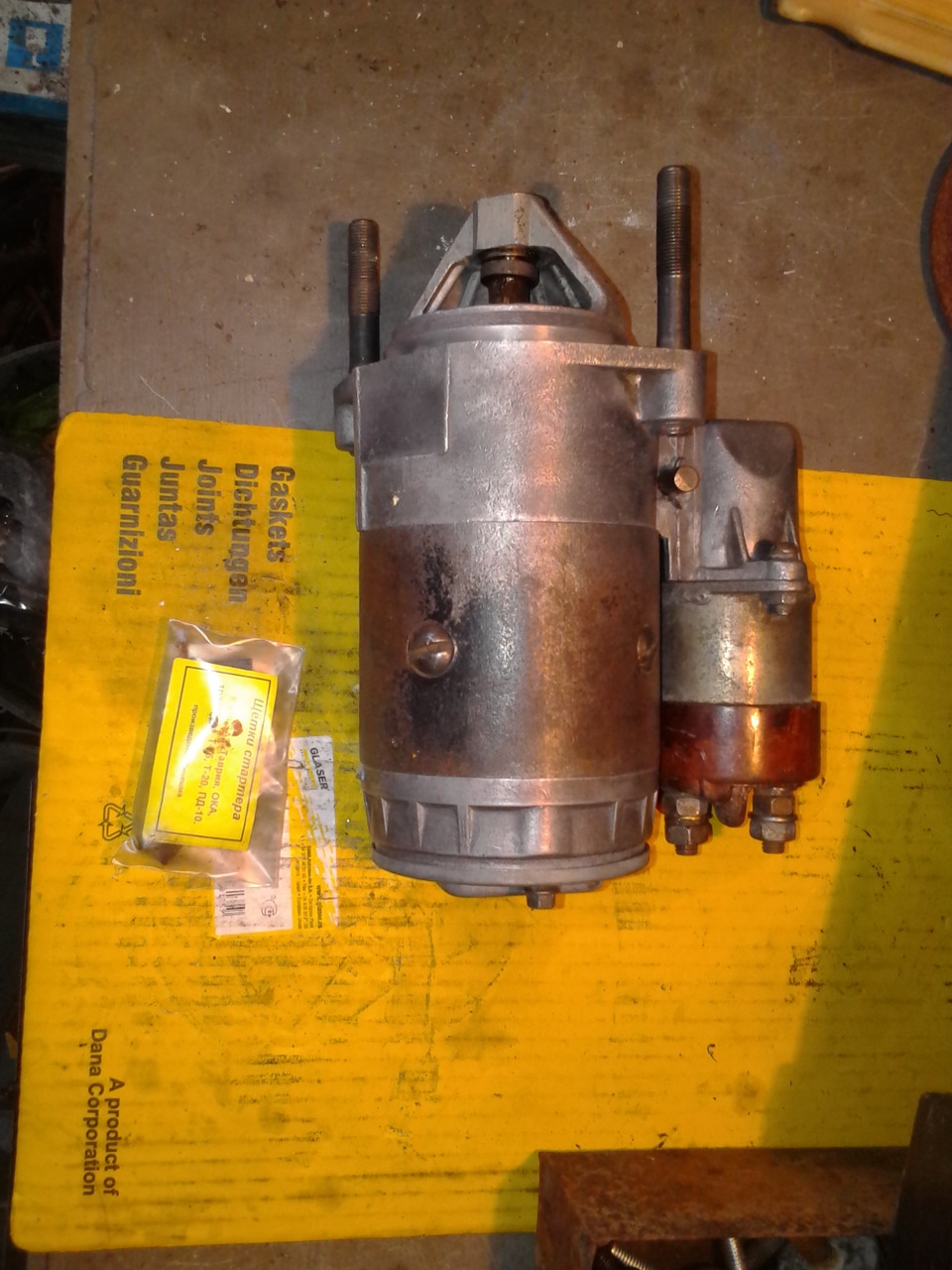

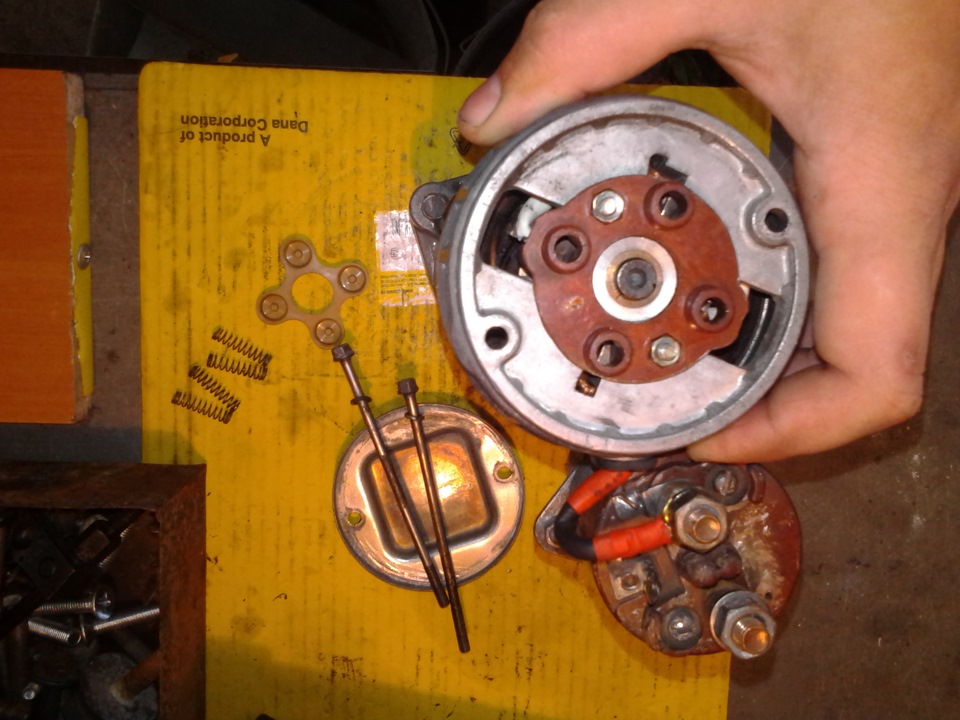

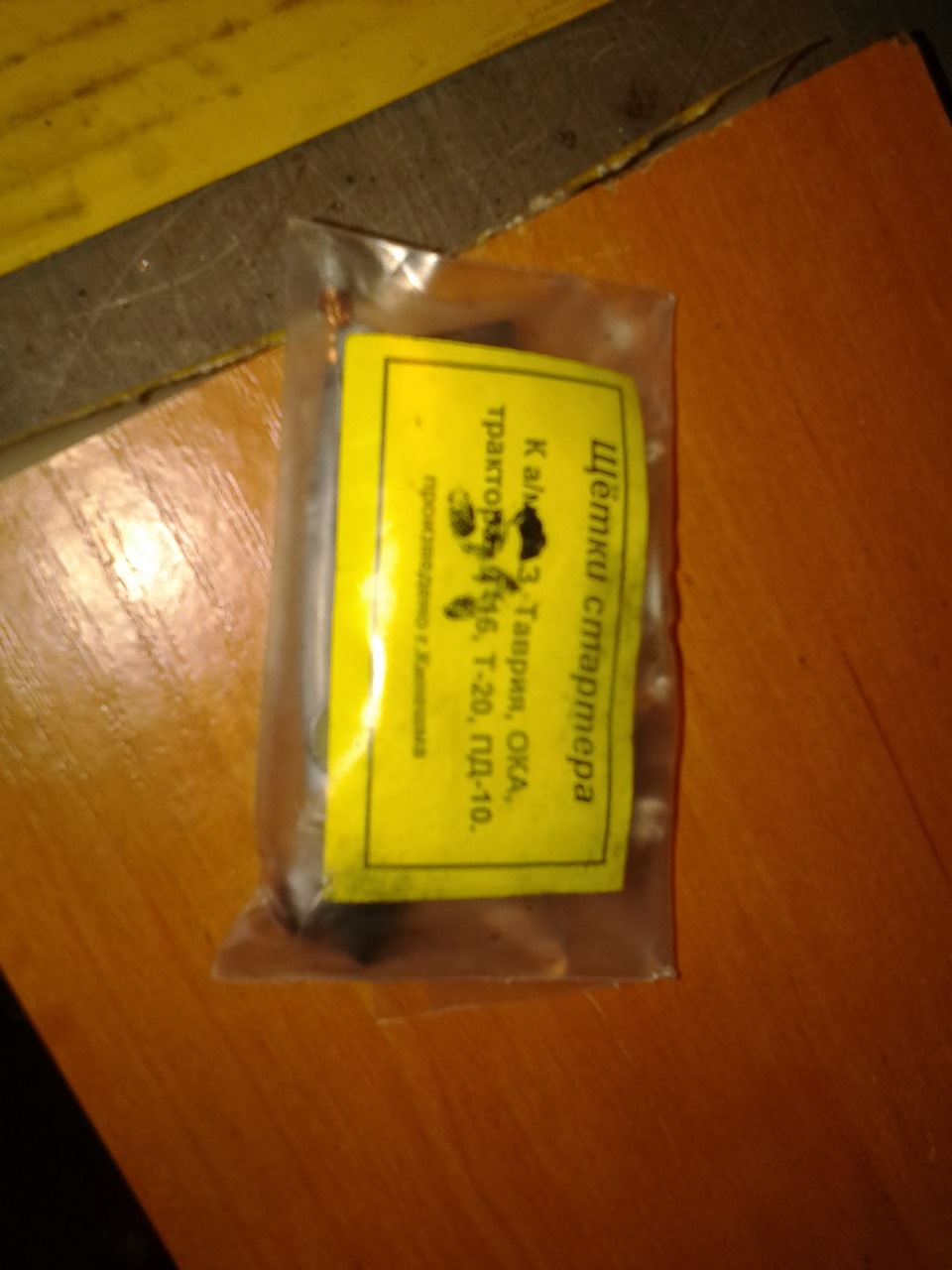

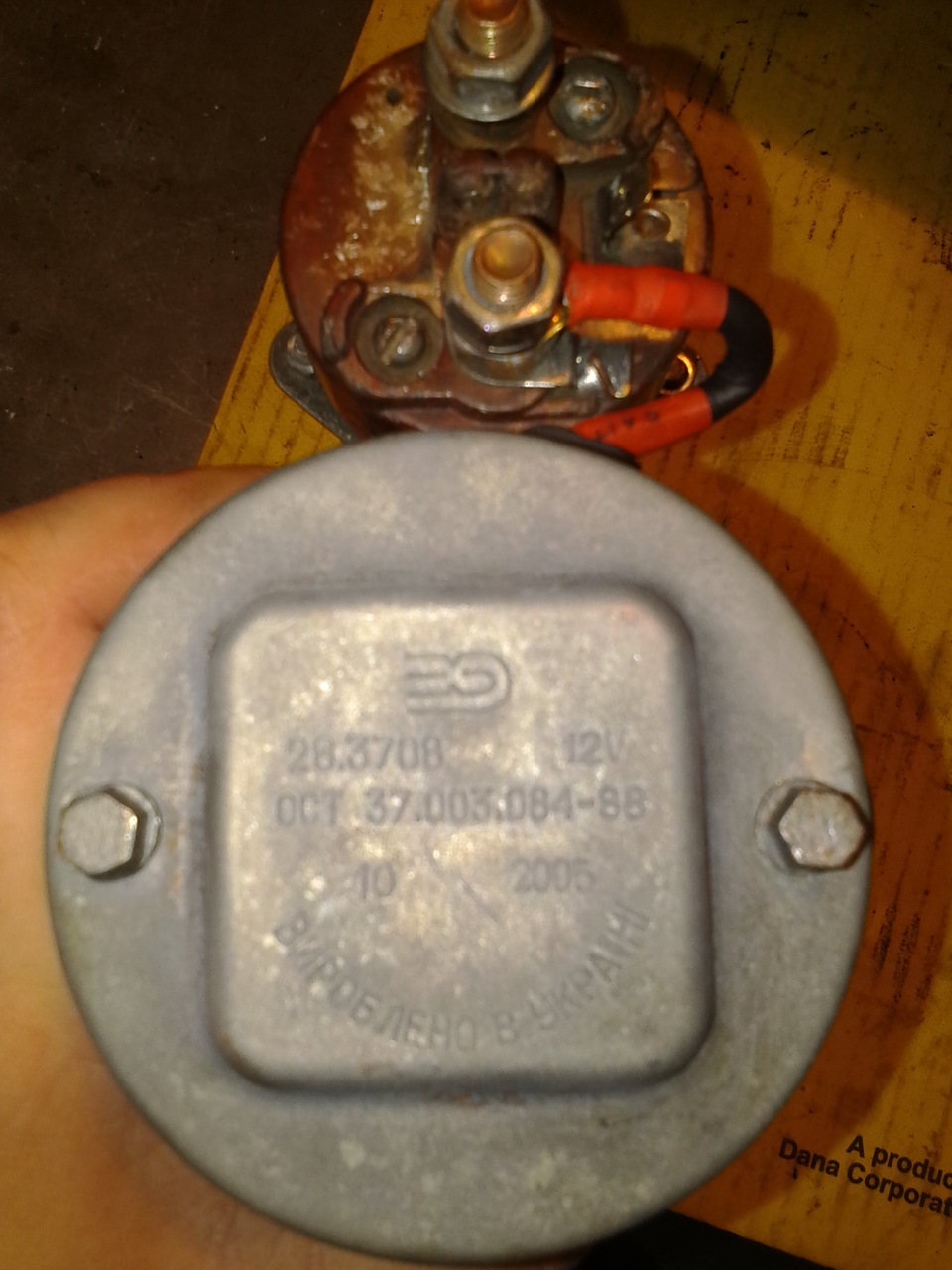

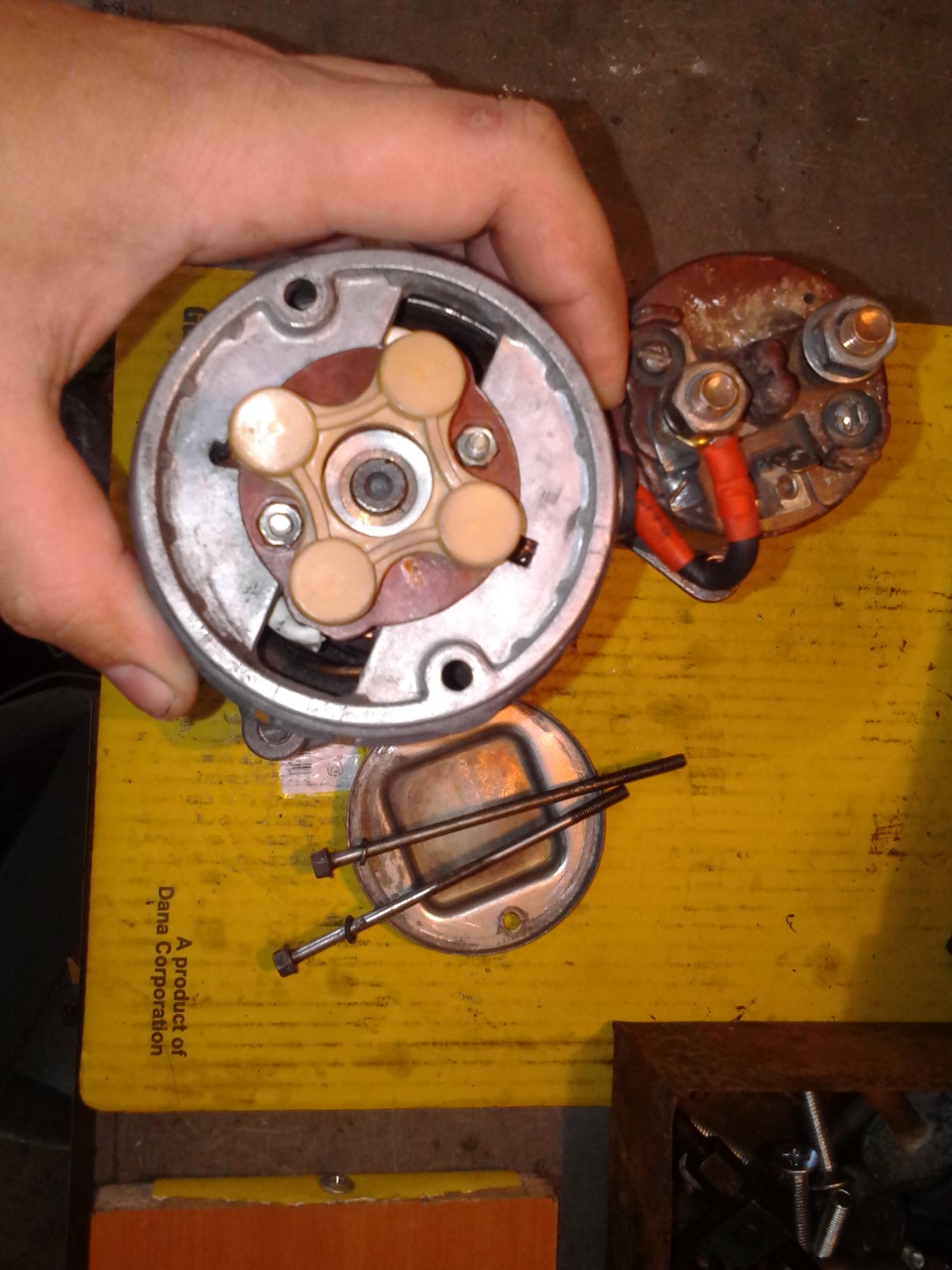

Так як я нещодавно знімав КПП, то стартер у мене відповідно бувзнятий, а так як це залишився єдиний вузол в машині в який я ще непхав свої рученята я вирішив його розібрати і почистити. Так як КППвід колишнього власника мені дісталася "в мотлох" то природно проїї герметичність можна було тільки мріяти. Сальник первинного валупропускав масло і весь простір в якому знаходиться зчеплення було вжалюгідному стані. Природно що маховик це масло забризкував і встартер. Цей вузол я побачив там кашу з олії, мідно-графітної пудрита іншого сміття.Стартер був розібраний повністю і вимитий вбензині.Цей процес я не знімав з об'єктивних причин.Після очищенняоцінив стан усіх деталей - все було більш-менш у працездатномустані крім щіток, вони зносилися як кажуть під нуль Стартер бувзібраний назад "щоб нічого не втратити" і залишений до кращихчасів, а саме доти не привезли щітки в магазин яких ніде небуло.< Щітки приїхали і я приступив до роботи:Щоб розібратистартер потрібно відкрутити всього 2 болти на 8 і гайку на 13 яказатискає клему на реле, що втягує. Саме реле відкручувати необов'язково. Відкрутивши болти притримуємо кришку, адже в неї черезпластикову проставку впираються пружини щіток, знімаємо кришкуакуратно і намагаємося не втратити пружини.
p>

Далі стартер розбирається на 3 частини:

Обережно витягаємо щітки із задньої частини вузла:

Плюсові щітки припаяні до обмотки яка знаходиться в середнійчастині, а мінусові прикручені до кришки.
Важливо! Виймаючи якір зверніть увагу на обох його кінцях єрегулювальні шайби - не втратите їх. Далі я кусачками відкусивстарі плюсові щітки
< p>
Старі та нові щітки, різницю не можливо не помітити)

Далі паяльником я прибрав залишки дроту старих щіток:

>

Встановив нові щітки таким чином:

Далі щітки припаяв, а контактне місце на якорі зачистив нульовоюнаждачкою:

Далі пластиковим захисним ковпачком закриваємо місце де припаяніплюсові щітки, і взагалі стежимо за тим, щоб нічого ніде незамкнути:Прикручуємо мінусові щітки. До кришки:Далі встановлюємовсе в зворотному порядку і не забуваємо точно переконається, щонічого не замкнуто, а щітки на своїх місцях.
