Все-таки пройшов до того, що робитиму друковану плату, хоча багатохто так і говорив, що без цього не обійтися.

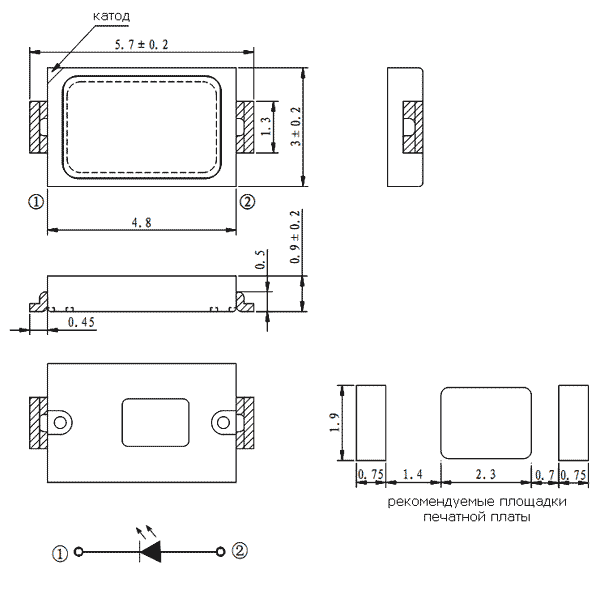

Почну зі вставок на ліхтарі кришки багажника так як не треба гнути, розбиратиму стрічку і переносити SMD компоненти на плату.Зробивмакет і сам файл для друку, світлодіоди розгорнув і помітив ближчеодин до одного, тепер буде по діоду на кожен сантиметр, а не 3діода на 5 см, таким чином засвітка буде максимально рівномірною.Підкажіть я правильно намалював? Характеристика діодів 5730

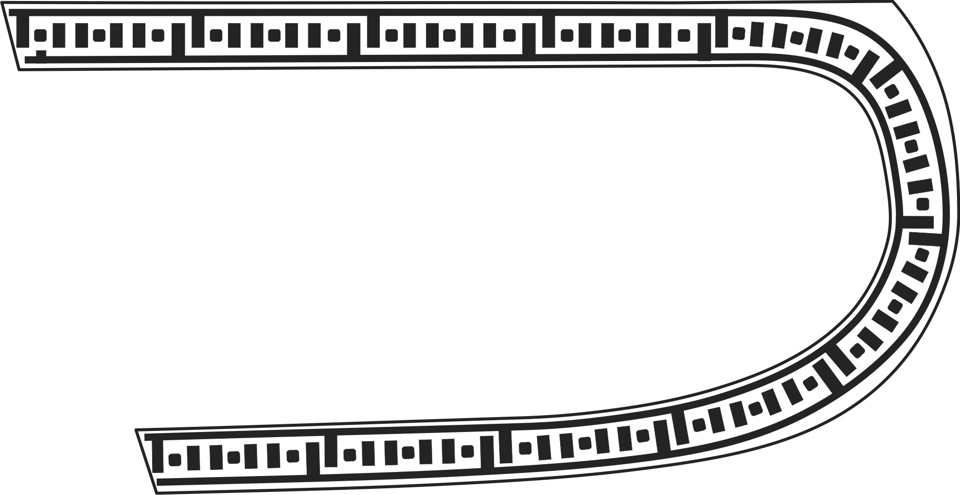

файл на друк

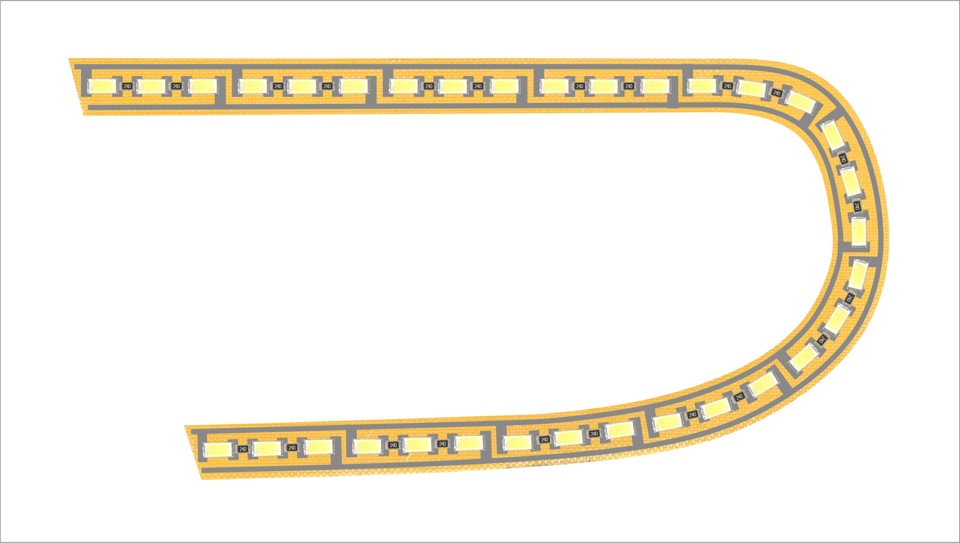

Те що я хочу побачити в результаті

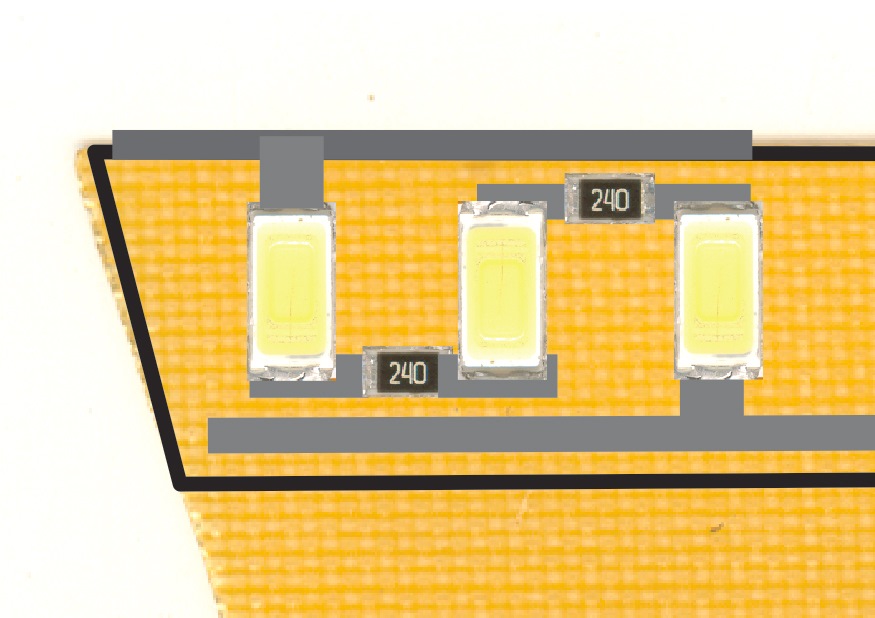

ТАК? але тоді треба ширше саму плату робити щоб помістилася ще однадоріжка
Схожі записи
Заміна гумового кільця ручки КПП на поліуританове
Заміна гумового кільця ручки КПП на поліуританове
20
BMW стиль v 2.0 з тонким яскравим поворотником 15 ват + подвійний задній хід 4 лампи
BMW стиль v 2.0 з тонким яскравим поворотником 15 ват + подвійний задній хід 4 лампи
20
Коментарі19
А в чому проектував платню?
в корелі
ось це по нашому! Спостерігаю далі за перебігом подій!
дякую, є кому допомогти слушною порадою
)
поверни всі світлодіоди на 90 градусів і став їх у впор один до одного. доріжки будуть у вигляді зигзагу. набагато рівніше світитимуть ...
спробую зрозуміти що треба зробити
я навпаки хотів розгорнути діоди на відміну від того як вони стояли у стрічці, за моїми розрахунками світлова пляма вийде якраз більш рівномірною в такому положенні, ні як не можу зрозуміти як розмістити компоненти.
якнайближчі один до одного жовті точки роби і все. а доріжки на платі це справа вторинне... а плату раджу робити трохи більше за площею...
більше за площею не можу зовнішній розмір це внутрішня частина ліхтаря, внутрішній обмежений розміром і профілем акрилової вставки, оліт у мене товщиною 1,5 мм
тоді нормально в принципі, ці світики не дуже віддають теплом ... хоча нагріваються, але в межах норми все ...
ок, поки спробую реалізувати в такому варіанті, дякую за поради
оновив фотку з питанням
навіщо ти ставиш 2 по 240 коли один на 480 можна. опори до речі не великі? Став різюк замість 1ого з'єднання на лівий світлодіод а інші впритул сажай ... у тебе з-за резисторів величезні відстані виходять між елементами ...
я планував випоювати зі стрічки, там це так реалізовано, відстані від центру до центру діода 9,5 мм від краю до краю діода 4мм у них і резистор вмістив, взагалі це все роблю вперше так що багато не знаю, йти купувати на радіоринок смд резистори на 48...
з діодної стрічки дороге задоволення випоювати світлодіоди ... простіше розсипом взяти, у нас принаймні ціна на них обчислюється копійками ...
ну відштовхуюся від того, що маю, я то спочатку думав зробити простіше просто зі стрічки досвіду в такій справі немає тому купив стрічку в Китаї все-таки 13 доларів за 5 метрів стрічки в порівнянні з цінами на ринку теж не дорого, але в наступного ра...
це дуже дорого ... сходи в радіодеталі, там набагато дешевше ніж в китаї, повір ... якщо просто світлодіоди брати на 13 баксів можна купити в 3-5 разів більше світлодіодів ...
Так радіо ринок у мене під боком, за діоди не впізнавав, а ось стрічка за метр 5630 просять 6-7 доларів хоча і в китаї я б не сказав що дешево вони коштують ru.aliexpress.com/item/56 3-2-3/1760573106.htmlвиходить за 100 шт. 4,88 долара а у стрічці їх...
