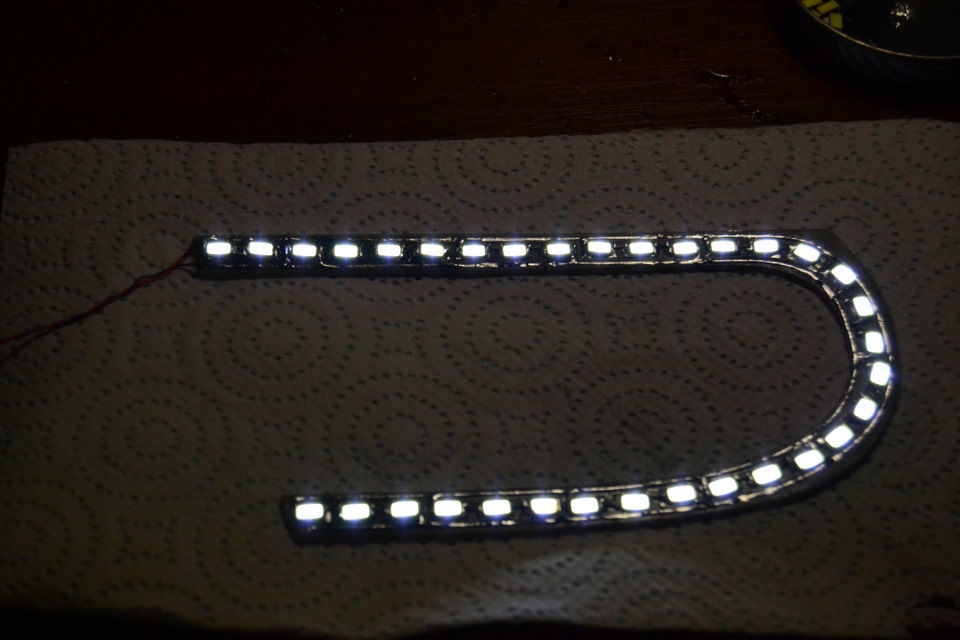

Для початку як завжди готовий результат
перший пішов, відстань від центру до центру діода 9, 5 мм міждіодами 4мм
Отже, після ваших порад було прийнято рішення "якщо робити, торобити добре" так як спочатку моєю метою було зробити не колгоспно, то просто всунути світлодіодну стрічку було б як мінімум несерйозно та й ефективність такого підсвічування слабка і нерівномірна (3 діода на 5 см. Мало) взагалі - немає колгоспу! Все щоробив, робив вперше і чесно кажучи результатом дужезадоволений!
Тепер процес з фото та коментарями до них.

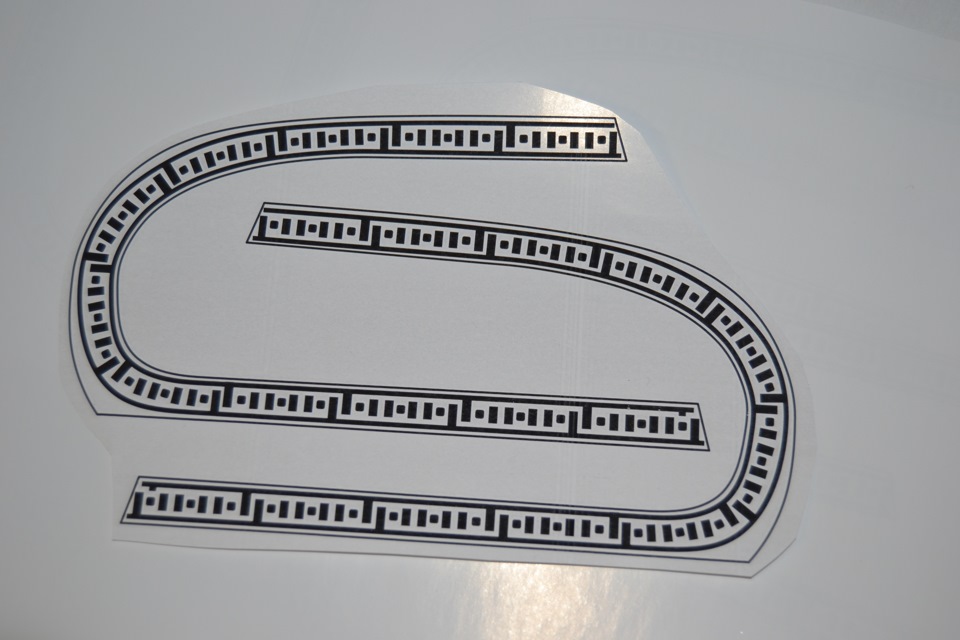

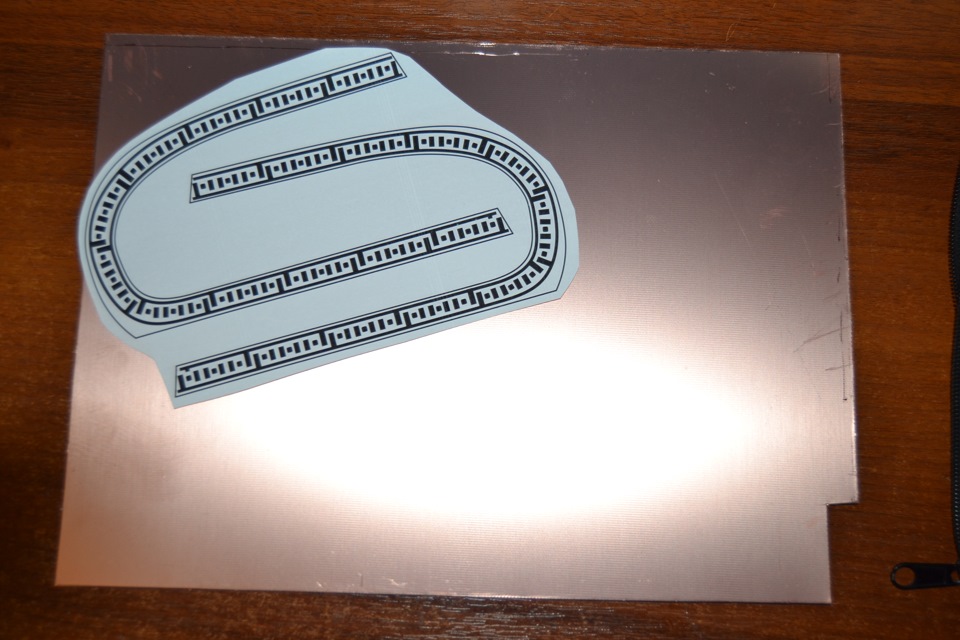

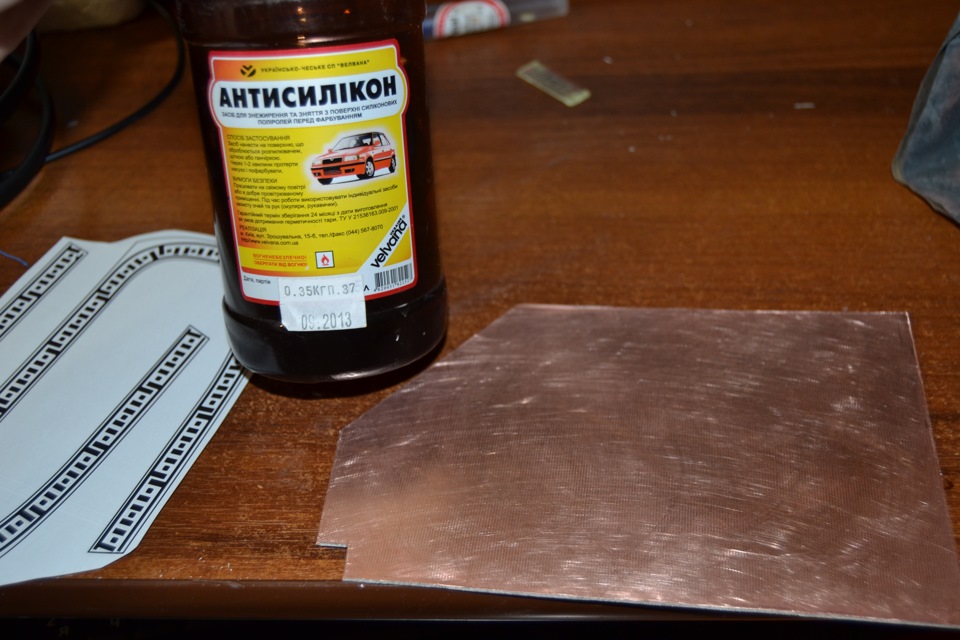

У попередньому записі в Б/Ж було про проектування плати Запідсумком вивів на крейдований папір 90 г/м2 Купив лист оліту, різав ножицями по металу зашкурив, знежирив далі праскою намаксимальній потужності з натиском прогладжую папір на платі, і тутя дізнався одну річ - тонер трохи розпливається при перенесенні ілінії стають жирнішими ніж задумано, але не критично в подальшому яце врахую далі у ванну з водою щоб відмокла папір, скажу що вдалосяякісно перенести з другого разу, тому що вперше погано прогрів іпритиснув праскою по краях і тонер у деяких місцях відійшов разом зпапером
ось результат перенесення, далі в хід хлорне залізо
процес витравлення тривав більше 2-х годин, по ходу справи додававхлорне залізо, оскільки досвіду не було в пропорціях або тому щобагато міді потрібно було витравити поки труїлася плата, сидіввипаював діоди і опору зі стрічки, процес дуже довгий! причиноютому діоди 5730 мають 3 точки кріплення, 2 контактна група і одназнизу діода начебто приклеєна на якийсь термоскотч готовийрезультат після витравлення крупно далі лобзик в руки і вперед, відокремлюємо плати один від одного
ну власне монтаж у процесі, а процес цей дуже довгий! можливо черезте, що немає досвіду в такій справі або інші причини, але навпаювання компонентів у плату пішло близько 3-х годин часу на фотоздається що діоди світять не так яскраво, але ось тільки платалежить під 30 ватною лампою в світильнику який у півметрі надстолом а на фото навколо темно))) Аналогічно зроблю другу плату накришку багажника, а от з бічними ліхтарями веселіше, бо там вигин, поки що що не придумав як саме я це реалізую, можливо ділитимуплату на сегменти, можливо шукати оліт тонше і вигинати, тутприймаються побажання та поради.






Коментарі20
цей тип світлодіодів має точку контакту в середині з охолоджуючим матеріалом через термопасту )
так, але не обов'язково термопаста, це був мій перший проект - знайомство так би мовити, згодом на паяльному столі все сідали за допомогою пастки, так що контакт був прямий
Я б за таке ніколи б у житті не взявся б, а ось ти молодця, руки від куди треба зростають!
Спасибі Леха, як дороблю запрошу тебе живою насолодитися красою ))
Ну давай, чекаємо на результат, земляк!=)
класно виглядає. Яким ти паяльником паяєш діоди?
та якимось, ват на 15 здається, жало напилком загострив і паяв
я зрозумів.ну на діоди ж треба щоб була мала напруга
напруга чи температура?
температура
Відмінна робота земляк!)
дякую, але поки що це тільки чверть роботи або ближче вже до половини
Головне - бажання, а початок і так, хороше покладено)
який бюджет зараз?
ще не вважав, якщо не враховувати перший досвід з гнучкою точковою стрічкою можу прикинути що на даний момент близько 350 грн, ух-ти а ось так по дрібницях і не помітно, порахував здивувався. це ще + 350 грн, а як бюджет часу оцінити не знаю.
я гнучкі плати роблю за своєю технологією беру самий товстий термоскотч 3М і мідну фольгу відчищаю обидві частини від рідного клею, заливаю уф клеєм для тачскринів, притискаю щоб не було бульбашок, і під лампочку хвилин на 10далі все робиться так сам...
ха, цікаве рішення, а якщо взяти тонкий оліт вигнути і залити епоксидкою?
оліт не можна гнути, він тупо тріскається, і все одно форму не буде тримати ... я коли плату за типом приладки в ланосі робив, робив все на термоскотчі, правда ширини не вистачало я на фольгу клеїв перший шар смуга до смуги, потім другий шар перпенди...
Відмінно вийшло як для першого разу! У подальшому рекомендую цькувати за допомогою персульфату натрію, виходить швидше і акуратніше. Щодо секцій ліхтарів з вигином - існує гнучкий оліт, який можна мало не в рулон скрутити, можна використовувати його ...
на радіо ринку було тільки хлорне залізо, в принципі якість травлення мене влаштувало, я переживаю що при вигині чи не порве доріжки? або його треба спочатку вигнути формою зафіксувати а вже потім монтаж робити? у нас на ринку був тільки оіліт 1 ,5 м...
