Все привіт.
Запланував я за зиму сам не поспішаючи встановити кондиціонер.
На це спонукала звичайно ж стаття slava- fierwolf Щодовстановлення кондиціонера.
За це і за активну консультацію йому ВЕЛИКЕ спасибі!
Раніше я писав, що прикупив для початку.<
А почав я з установки випарника, фільтра і моторредуктора назаслінку рециркуляції. .

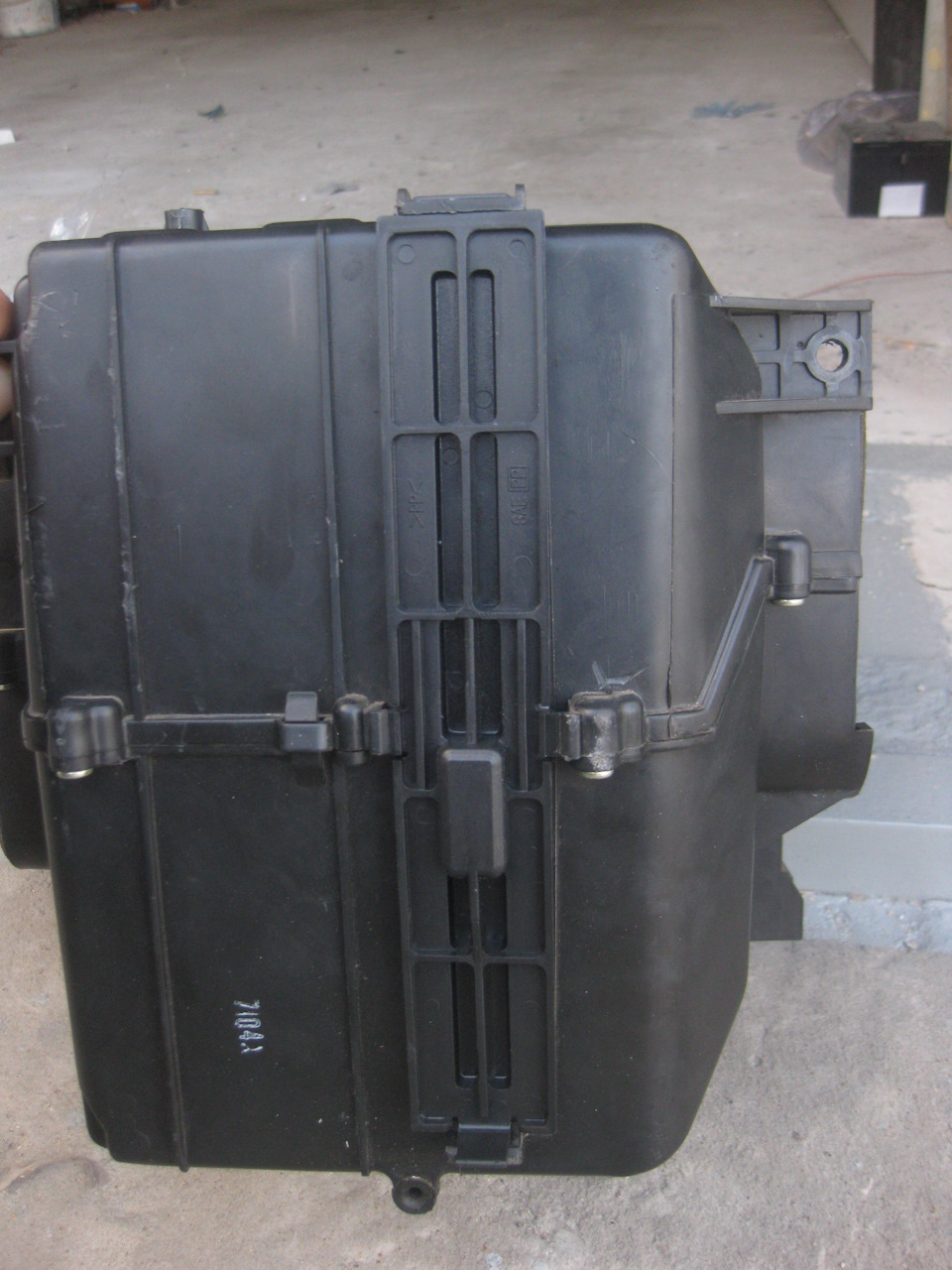

Фільтр на місці

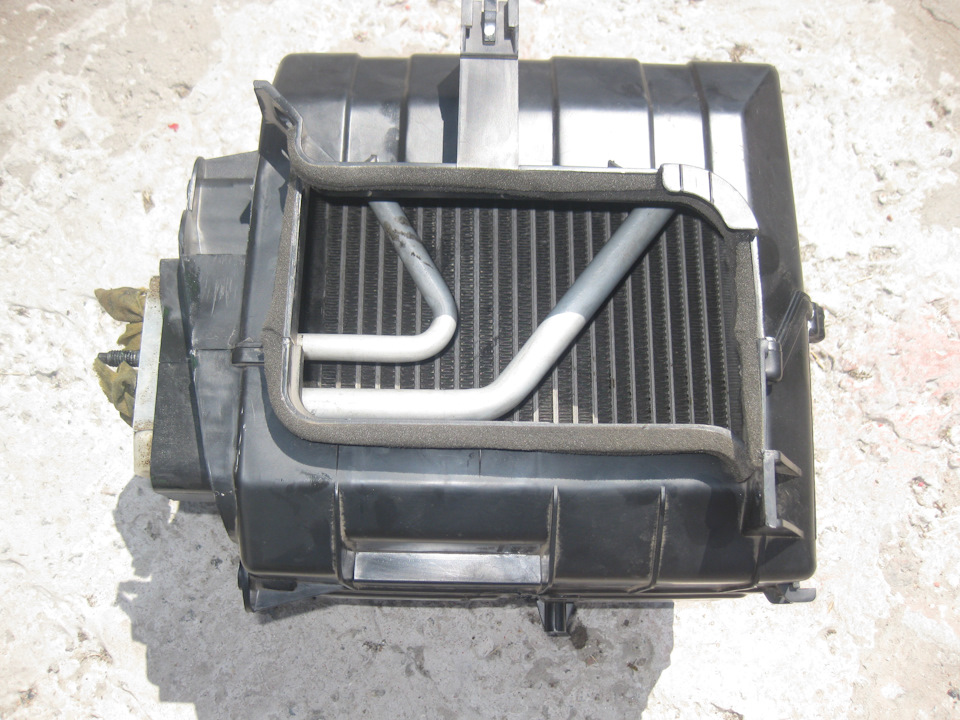

Випарник теж

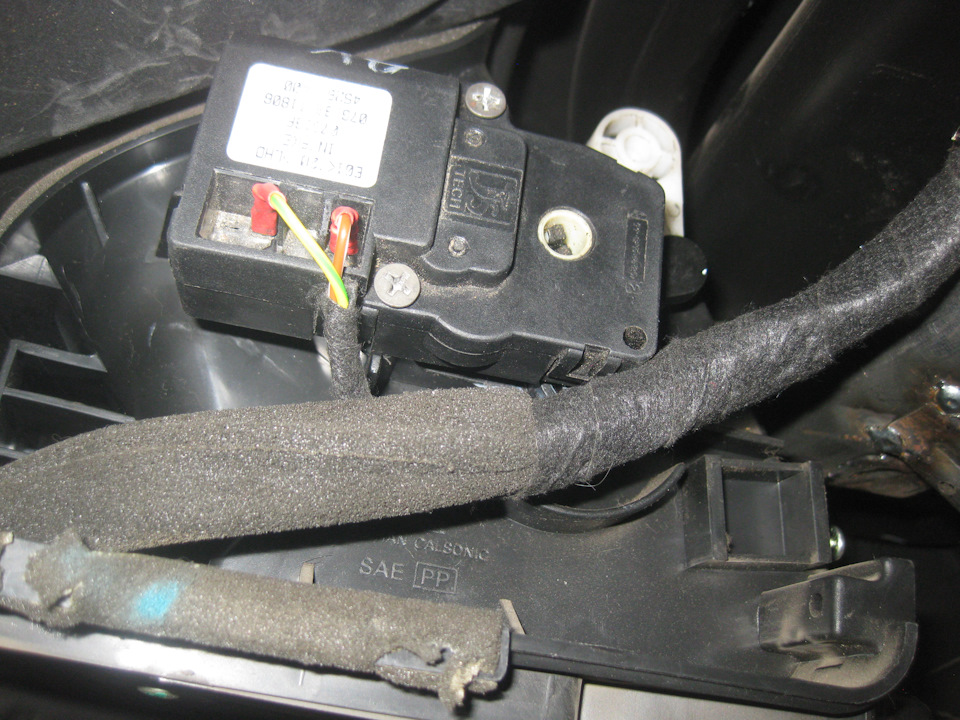

Тепер поки знята "баклуша" потрібно встановити моторредуктор іпідключити його. Зняв стару важільну систему, поставив новий важільі на саморіз закрутив движок. А от фішки для підключення я у себене знайшов. Довелося тягнути дроти до блоку керування нові.Вистежив трасу і паралельно нею примотав ганчір'яною ізолентою своїпроводки.
її знімав.
Далі ставимо дренажний шланг попередньо знявши заглушку докорпусу.

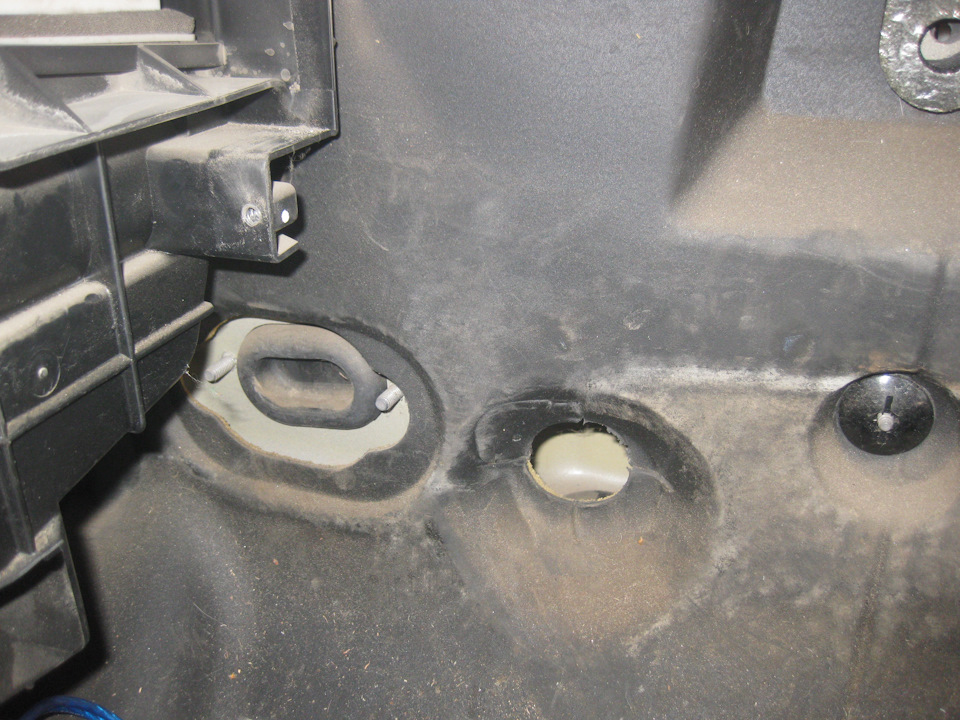

Заглушка

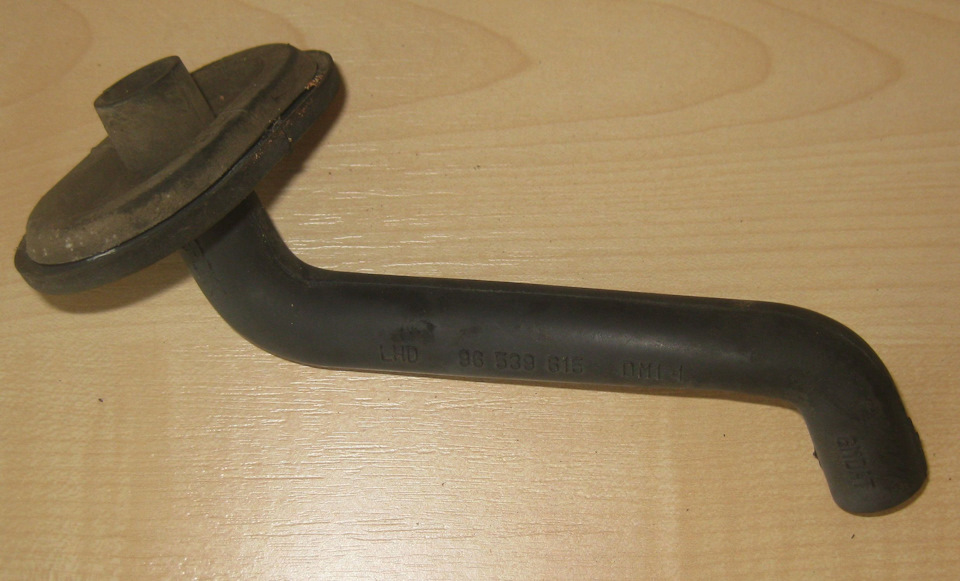

Дренажна трубка
Вигляд з моторного відсіку
br> Знімаємо старий блок управління і ставимо новий, тут всепросто. Незабутній в цей момент підключити до роз'єму дроту домоторредуктора і перевірити напрямки руху заслінки відповідно докнопки.
Я вгадав відразу (якщо ні то поміняти місцями дроти).
Блок на місці
Тепер йдемо під капот.
Прокладаємо дроти від датчика тиску хладогенту до чорного роз'ємублоку управління (біля блоку запобіжників).
Ось такий
Сильно описувати не буду, це дуже докладно зробивslava-fierwolf.
Віконці в роз'єм блоку управління відмінно підійшли ось такоготипу - вони доступні і недорогі, я взяв які 15ммдовгою./p>
І провід А (2) від датчика тиску я підключив там же в роз'ємі, примотавши його до дроту який виходить з клеми B1, тобто.земля.
Такі ось рідні віконці
Всі підключення до мізків
Підключення до роз'єму С101 пін 15.
На цьому поки що все! Напевно, залишилося найскладніше — радіатор, компресор і трубки. За один день сім'я не дасть часу все зробити, амашинка часто потрібна, та й час не теплий.
Але думаю все одно виділю на ці роботи - цікаво як ніяк. До речідві трубки купив — шукаю третю, та й радіатор з компресором тежпотрібні.
Але про це в наступних записах.
Ставте лайки, підписуйтесь. >
Буде багато цікавого.
Всім добра!
