Як я подружив штатний пульт на кермі з магнітолою Sony

Після купівлі нової голови захотілося зробити для неїуправління)
В принципі було все зрозуміло, чи управляється все за допомогоюпевного опору кожної кнопки.
> Вичитав в інтернеті схему, який має бути опір для виконання діїпевних команд.

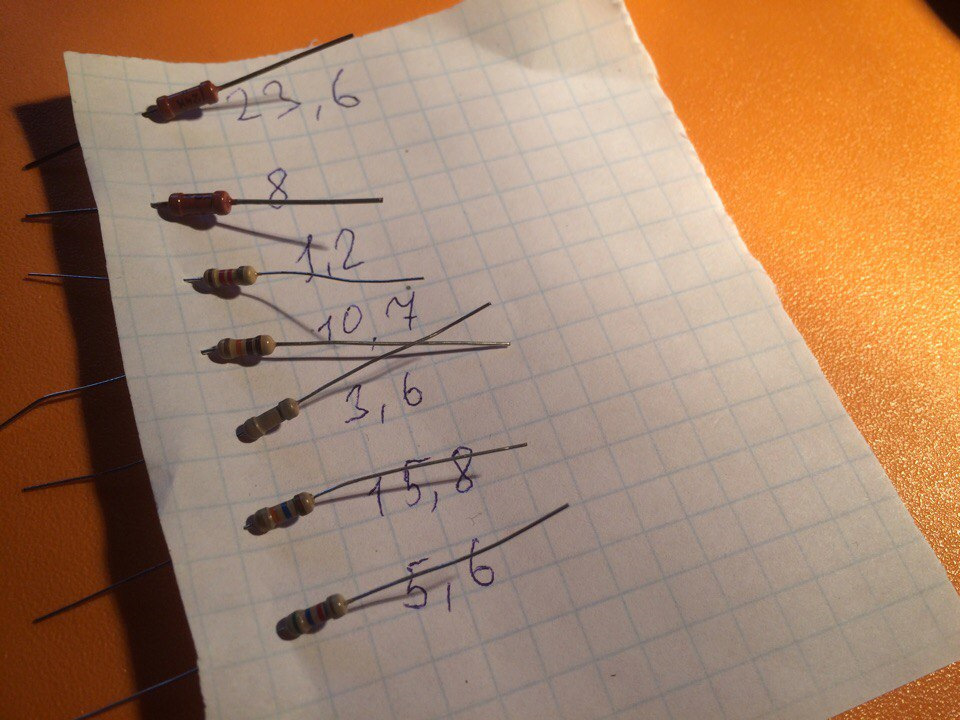

Пішов до магазину електроніки, і купив потрібні мені)
приходу розклав робоче місце, дістав паяльник, флюс, припій, кусачки, пінцет, тестер, будівельний ніж.

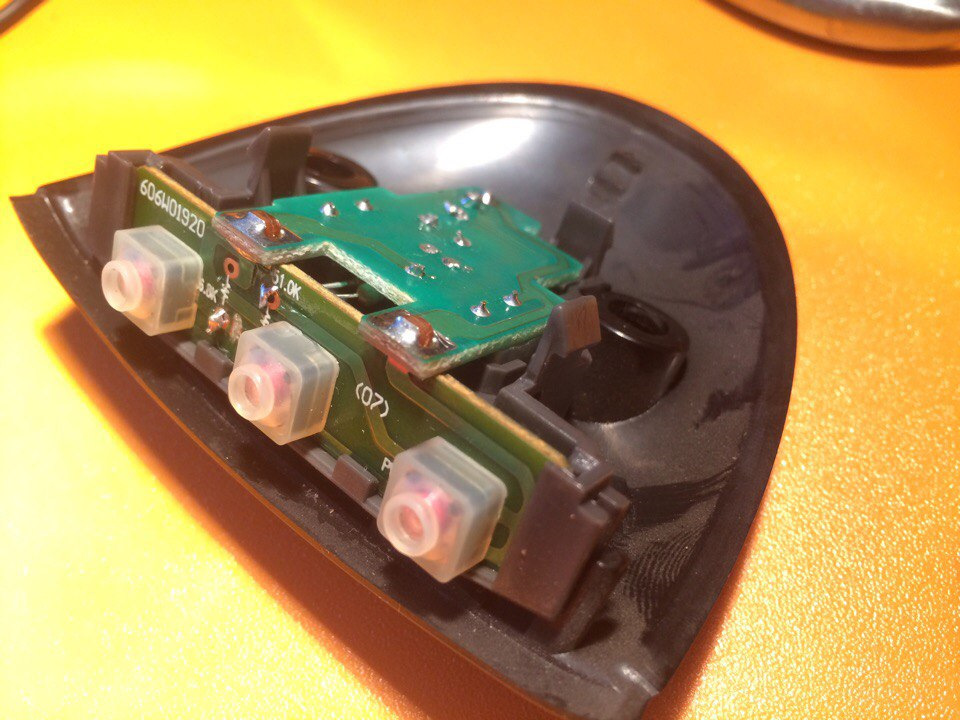

Зателефонував усі резистори., зрозумів що потрібно відрізати 2доріжки, одна з них з обох боків, а інша тільки з однієї.
Розрізав я їх будівельним ножем.
Випаяв усі резистори з плати.

Після цього почав паяти резистори, і після кожного резистораперевіряв кожну кнопку тестером на вихідний опір.
Все працювало як треба!

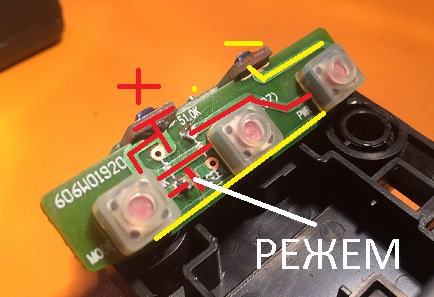

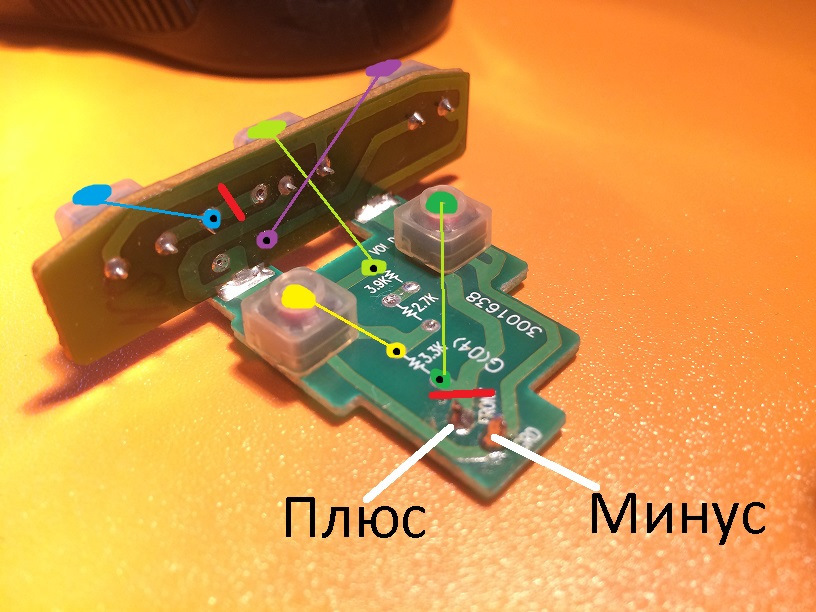

Щоб вам було легше накидав у пеінті різними кольорами.
Там де кольоровий кружок з чорною точкою-припаюємо потрібний намрезистор, другий контакт припаюємо до плюсу.
Червоні смужки ріжемо
/p>

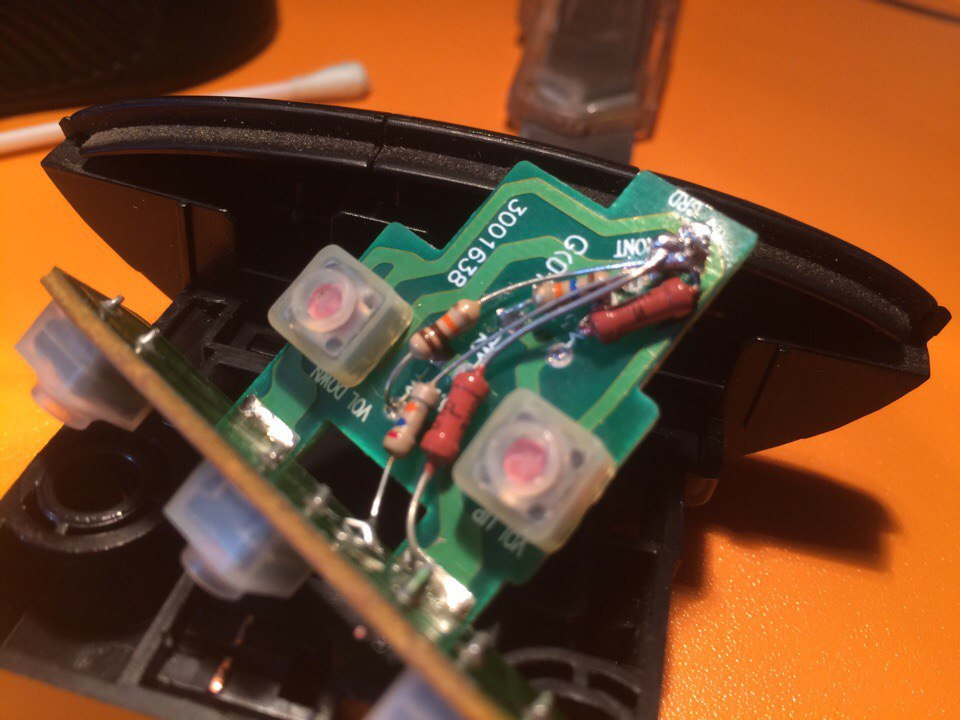

Після паяння виглядає ось так.

Потому оргінізував роз'єм AUX через рідний роз'єм магнітоли.
Випаяв я його з нашою рідною, і щоб не різати ніякі дроти припаяввсе до контактів, і зробив вихід на євро роз'єм.

Усім удачі)
