Допоможіть з розпаюванням
Хлопці, допоможіть з розпаюванням (схемами) приладових панелей наEscort MK4 — модель з тахометром і без. Колодку на 22 контакти напроводах безпосередньо до контактів, але видно десь намудрив, неправильно показує тахометр і не показують датчики палива татемператури… Другий день мудохаюсь, не можу знайтипомилки./p>
Якщо у когось є приладка з тахометром у хорошому стані за осуднігроші в Одесі чи по Україні — з радістю купив би.На моїй склостоїть від моделі з годинником, у ньому зайві дірки, поступово тудипотрапляє пил… ).Позначення "білий" і "синій" - колір роз'ємів, видззаду панелі приладів.
Коментарі16
Я відразу перемалював схеми, тому все працювало в потрібні сторони, правда не відразу - кілька разів виправляв помилки.
Схем якщо ні - напиши пошту, скину тобі, у мене є схеми 80-90 рр
[email protected]Скинь будь ласка. У мене є схеми ЗАГАЛЬНОЇ електрики з нерідного електронного каталогу, а ось розпаювання приладів і тд - немає (
скинув, сподіваюся допоможе розібратися
Дякую! Частково схеми, частково - досвідченим шляхом, розвів все на один штеккер. У мене їх там було 5 (!) з купою взаємоперетинів - 3 чорних (як я зрозумів, від старої приладки), білий і синій (від нової) ). Свів все в один шлейф, заізолював - виявл...
Не залишилося фото чи схеми? У мене теж із платою біда…
Гляну в гаражі, був листок зі схемою, сфоткаю - викладу.
І якщо вийде фото того, як спаяв розвів і як вийшло?
Ось це не скоро, бо лазити туди зараз просто немає часу, та й привід - лише брехливий тахометр ))

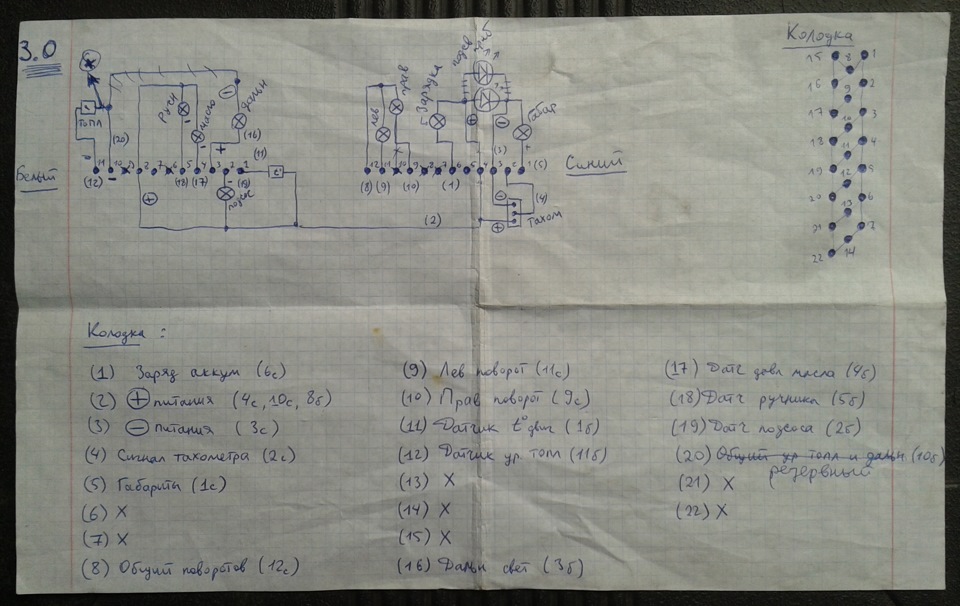

Дивись картинку.
А що таке в дужках?)
У дужках ліворуч - позначення контакту на колодці, на яку я все перепаяв (схематичний малюнок колодки - зверху праворуч).
Як позбавився проблеми з температурою і бензом?запрацювало?
два датчики не працюють - більше схоже на те, що на них не приходить харчування, швидше за все воно загальне, потрібно за схемою дивитися, з тахом нічого ділового не пораджу ... Не пробував схему покурити і намалювати як є і як має бути? Коли -то под...
Потрібно дзвонити у всі розбірки по Україні і питати від мк 5. Думаю, напевно, немає сенсу відновлювати стару, з цими дірками.
від МK5 не підходить, форма інша. Потрібно саме модифікацію від МК4 - там були з годинником (прості) і з тахометром - ці ще відрізнялися розташуванням датчиків бензину і температури - у різних варіаціях дивилися в різні боки.
