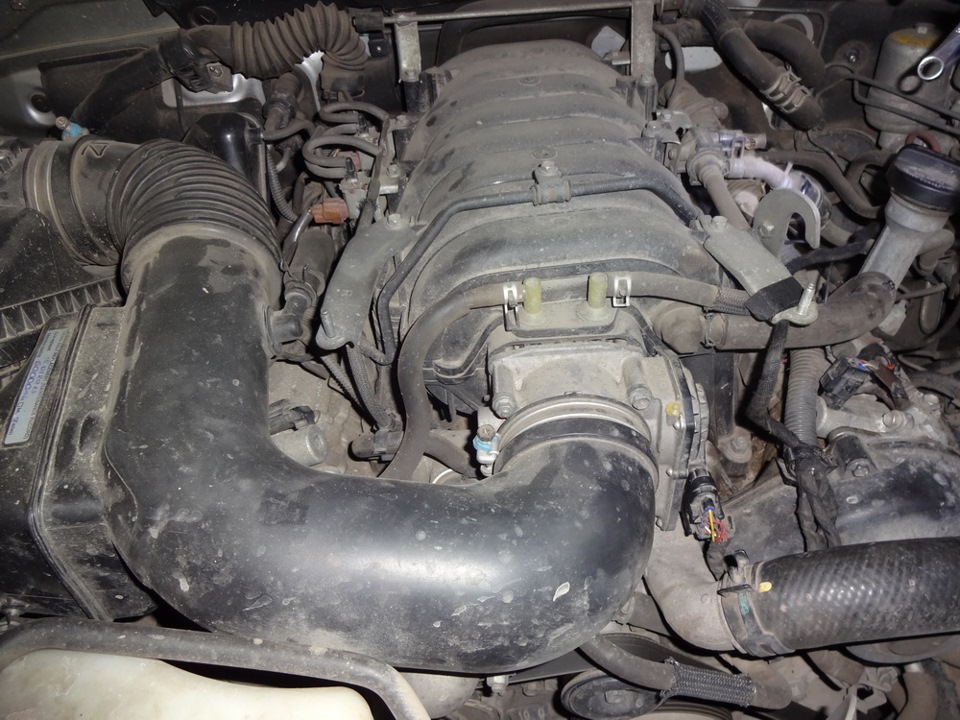

Варіатор Промінь 3Dind На прикладі GX покажу, як досить простоставити варіатор кута випередження.
Харчування
< ***Синій варіатора потрібен для тих у кого машина на ГБО +живлення від ключа підключити до дроту на клапан редуктора ГБО)

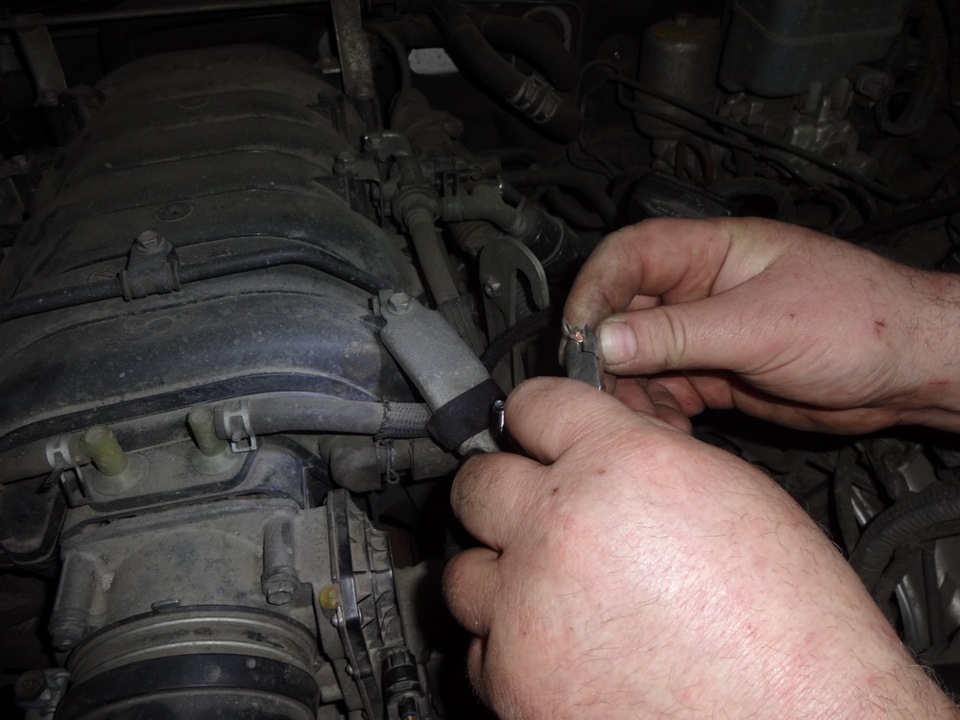

червоний з варіатора (можна через реле розв'язки), приєднати докотушки першою справа на головці перед машиною, там зазвичай жирнийчорний з червоним дротом, але треба перевірити без ключа 0 вольта, при включеному запалюванні +12 вольт при пуску двигуна близько 13+вольта.

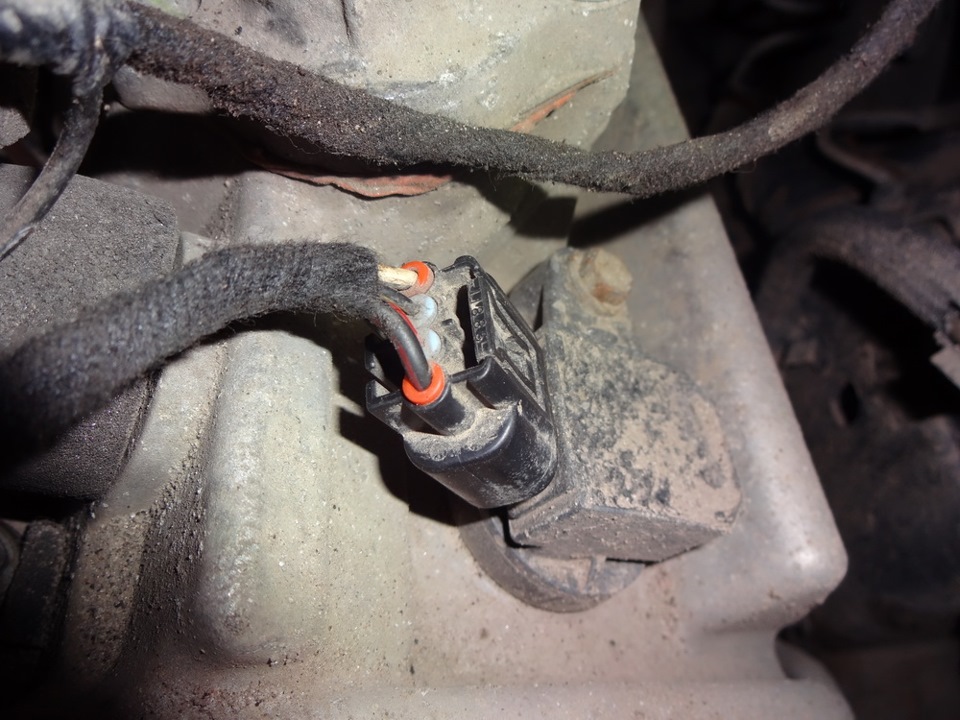

Тепер переходимо до сигналу з ДПКВ — датчика положення колінчастоговалу двигуна. Індуктивний і як будь-який індуктивний датчик натота, провід зазвичай йде в екрані, всередині якого є чорний (синій) і білий (зелений) проводи логіка маси. . Аналогічно
з варіатора мікроПРОМІНЬ виходить товстий сірий провід, усерединіякого екран і чотири дроти, з яких треба:З варіатора виходитьтовстий сірий провід, всередині якого екран і чотири дроти, зяких
Жовтий варіатора підключити до чорного (синього) сигнальногопроводу від ДПКВ
Коричневий варіатора до чорного (синього) сигнального ДПКВ вЕ**
Білий варіатора до білого (зелений) на ДПКВ
Зелений варіатора до білого (зелений) на ЕБУ
Екран дроту ДПКВ має бути цілісним (на продзвон) його треба добрез'єднати з екраном від проводки варіатора. ВАЖЛИВО! Екран дротуДПКВ повинен бути цілісним (на продзвон) його треба добре з'єднатиз екраном варіатора. Щоб визначати режими навантаження, потрібнододатково підключити сигнал з дросельного вузла TPS.

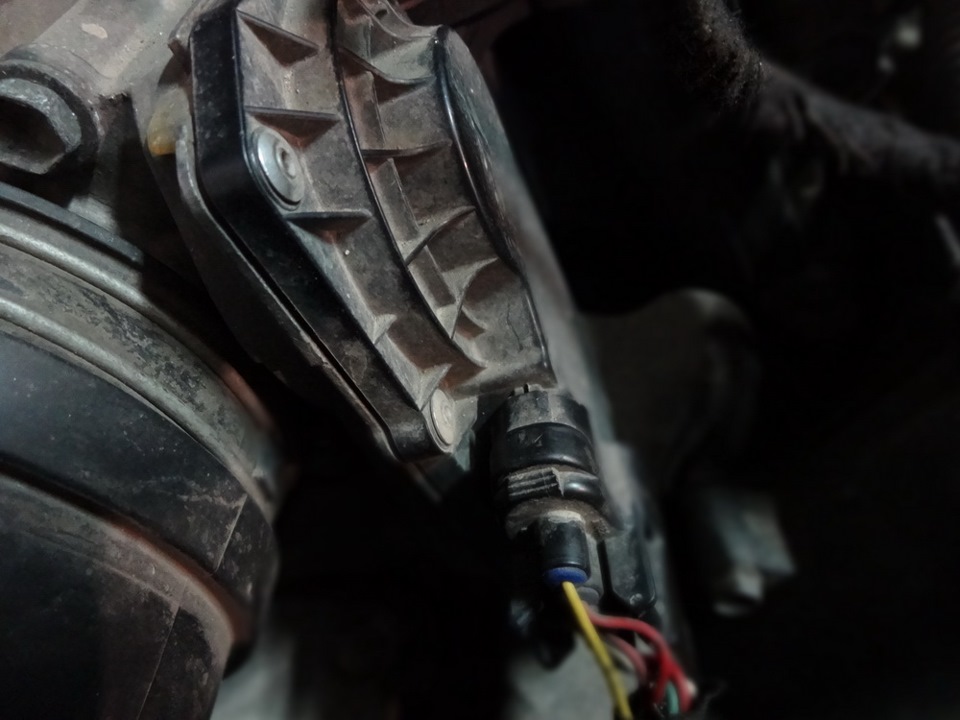

З дроселя TPS йде сигнальний провід, зазвичай жовтого кольору наньому напруга змінюється від 1 вольта до 5 вольт у навантаженні приключі запалювання.Так ось
Жовтий провід варіатора підключити до жовтого (або один зкоричневих) дротів з роз'єму дроселя на ньому напруга змінюєтьсявід педалі від 1, 7 - 4, 6 вольт.
>

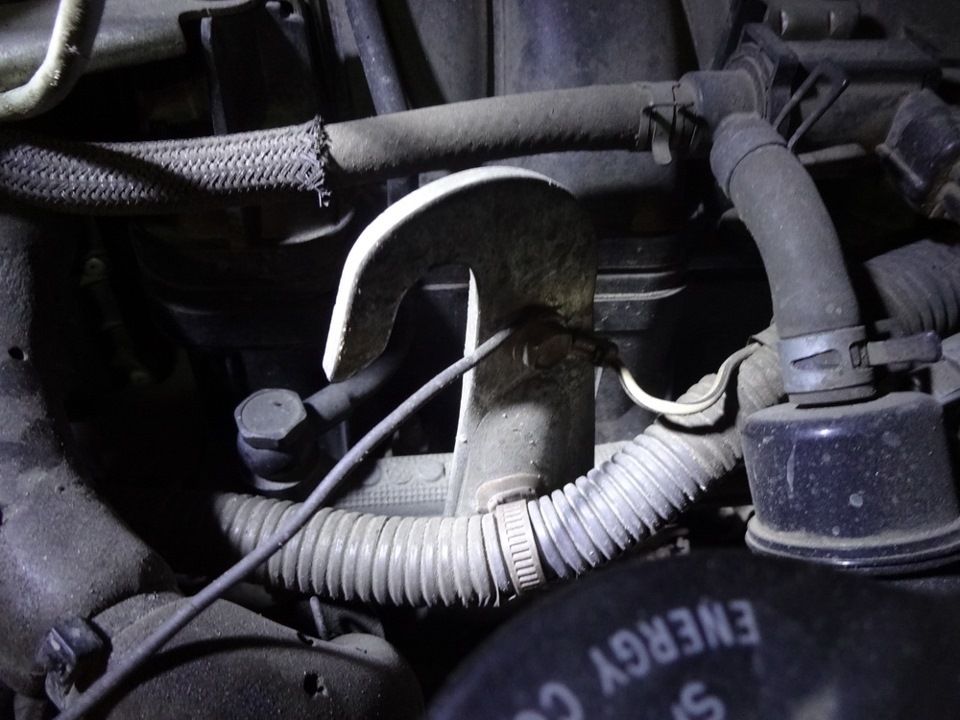

Тепер залишилося підключити тільки чорний провід варіатора намоторну масу
У всіх виникає питання чому у варіаторах які поставляю я немаєлогічної маси звичного ЧОРНОГО ПРОВОДУ< br/>
все по тому, що я роблю варіатор вже готовим максимально для групиTOYOTA/LEXUS
(до чорного вже підключений зелений провід в екрані там і будезагальна сигнальна маса) ось Все!
/>
удачі на дорогах економії та динаміки
Коментарі20
Доброго дня, підкажіть, якщо на машині газу немає, можна поставити ексс і варіатор?
ЕКСС так, варіатор немає сенсу. ЄКСС ставлять, тому що добре контролює процеси налаштування. На машинах де страждають каталізатори, ЕКСС допомагає навіть на машині з цілими каталізаторами. Просто віддача буде менше, точне налаштування дає там до 5%, ...
який бюджет такого доопрацювання? лексус ГХ
Дивлячись які показники Ви хочете мати! І дивлячись який Lexus 470 GX у Вас є. Впускний колектор близько 500 куеШвидше 7 секунд треба ставити паливний контролер і переробити випуск. Це затягне не менше 1,2 кує
Це ясна річ, просто, щоб суміш наприклад газу повністю згорала треба підпалити раніше, ті газ горить довше, а якщо суміш Бенза і її стало більше, відповідно аналогічно, а суміш готує еб за закладеною програмою обробивши сигнали датчків есуд
Для газу правильно, для бензину не правильно. Там вирішується все пропоцій АФР і якщо наприклад надути надлишок повітря то кути треба знизити
Я сприймаю лише кут, як можливість раннього підпалу суміші для повнішого згоряння зміненої суміші або газу
У цьому і є Ваша помилка, тому що кут не вирішує склад суміші, його робить система.
Боря здоровий. Чекаю на обумовлену інфу
сьогодні ввечері напишу
Тому що мікропромінь не може на жаль поки прорахувати математично рівняння перерахунку підміни кутів запалення не кратне п'яти, виставити то можна, але ось за фактом горітиме чек (спілкувався навіть з їх представництвом.
Ми в різних вагових категоріях, Ви сприймаєте Кут як на Жигулях трамблер, це дуже примітивно по відношенню до системи Toyota Лексус та її налаштування
Ахах)))у мене зараз gx470 на який я особисто ставив мікропромінь і випробував з десяток таких емуляторів)я все чудово розумію, включаючи те, що ви видалили пост, щоб інші цього не побачили і Піггі бек підключається в розрив дмрв або дад, в розріз дк,...
А нічого навіть псувати, Ви не зможете отримати результату який маємо ми на GX 470завтра я викладу на блозі виміри динаміки виміри витрати палива, щоб Ви розрізняли факти ДОСЯГНЕННЯ результату від тупої реклами не вірного товару.Сам по собі кут встан...
Timon-upА навіщо Ви пишіть те, чого навіть не пробували. Якщо Ви не розумієте принципу, як працює пристрій, навіщо писати висновки
хммм, а де можна подивитися опис чіпа та схему підключення?
Шановний Timon-upне треба спамити мій блог. Ваш рівень знань знаходиться на рівні ботаніка, я стер Ваш пост тому. що такі неучі які начиталися таких же форумів, поширюють дурну інформацію. Кут випередження в рідній програмі, для Вашого відомості має ...
можна детальніше?якщо ексс рухає уоз то навіщо варіатор?які ж тоді кути сумарно виходять?які кути заливали в мікропромінь?
Я вже відповідала система сама розумна і тому просто варіатор не працює на стоку. ЕКСС працює в корекції та суміші та кута тому, що він чіп. А варіатор потрібен тільки для корекції кута по рпм, як інтерфейс спілкування з системою не більше.
Про як) а ось з цього моменту будь ласка докладніше ... які кути стоять на цьому lx? часом вилазить Джекі Чан (чек)
