у нас чергове поповнення.
створили чергову накладку.
у ній додана зелена зона тахометра вибір діапазону 1500-2500оборотів це діапазон найекономічнішої їзди.
індикатор несправних ламп замінений на індикатор додатковихпротитуманок.
також трохи змінився індикатор EDC, тепер він зі змістом…
зміни невеликі торкнулися і шкали рівня палива.
віконце дисплея втратило похилість у верхній частині, зробилирівним.
як і в попередній присутня шкала вольтметра, але сьогодні вона незадіяна .
повноцінний огляд деяких плюшок-доповнювань буде в наступномузаписі.
сьогодні так, просто кілька фоток…
і невелике відео роботи підсвічування шкал і стрілок.<

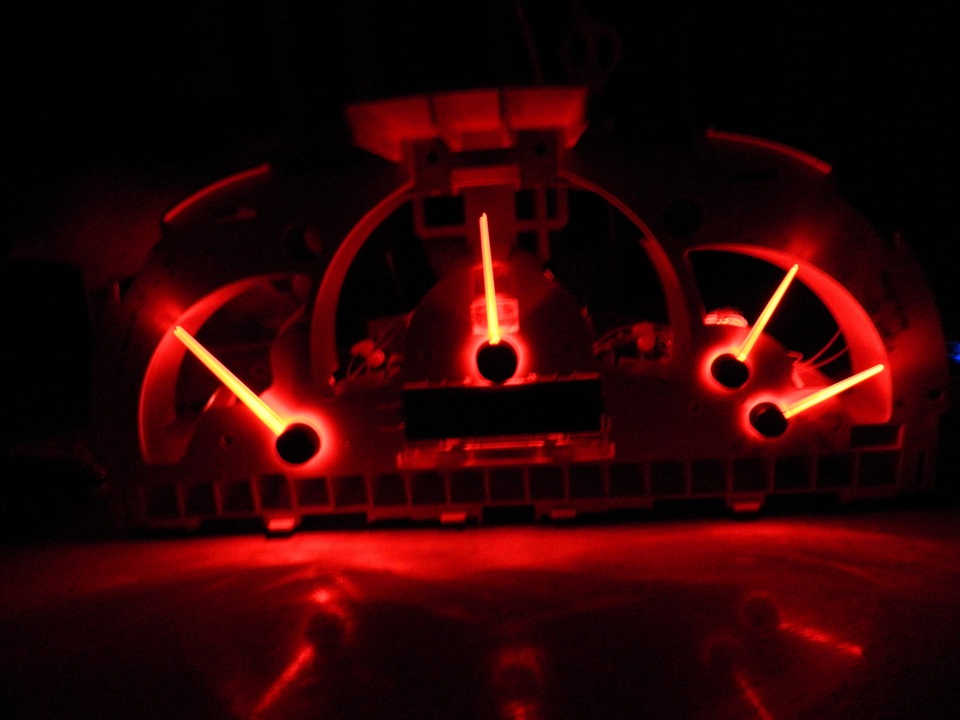

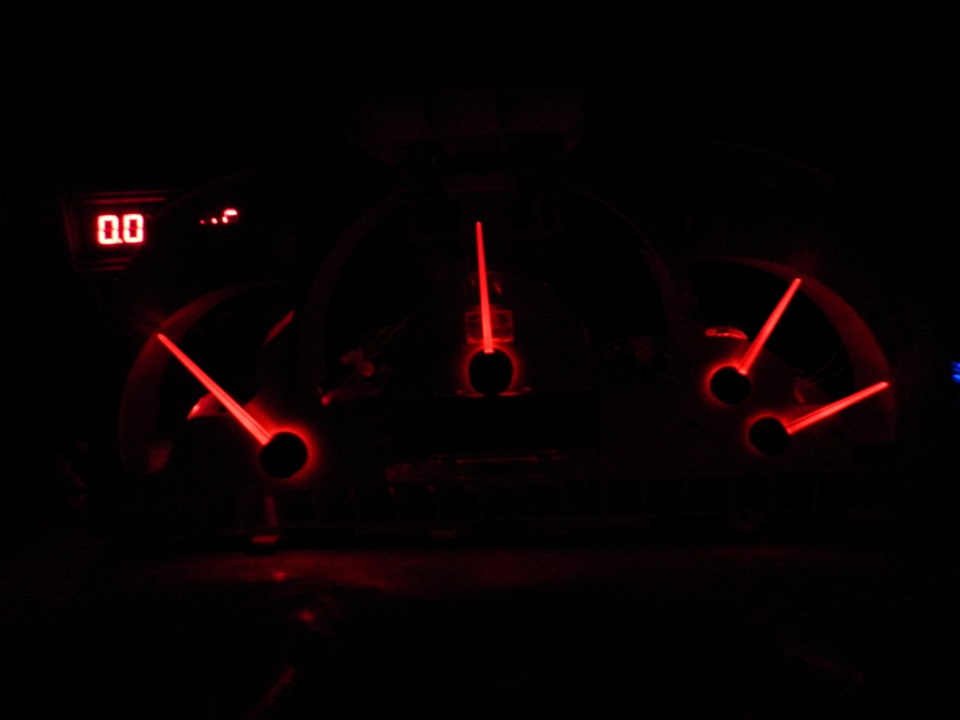

підсвічування дисплея, втім усьому свій час, далі фото ... Алеварто відзначити, в нинішньому виконанні особливу увагу приділенопідсвічуванням стрілок, саме на них я акцентував увагу.
відразу кажу, яскравість кожної групи, тобто стрілок, шкал ідисплея регулюється окремо при налаштуванні. Тим самим виключаємонадмірну яскравість.

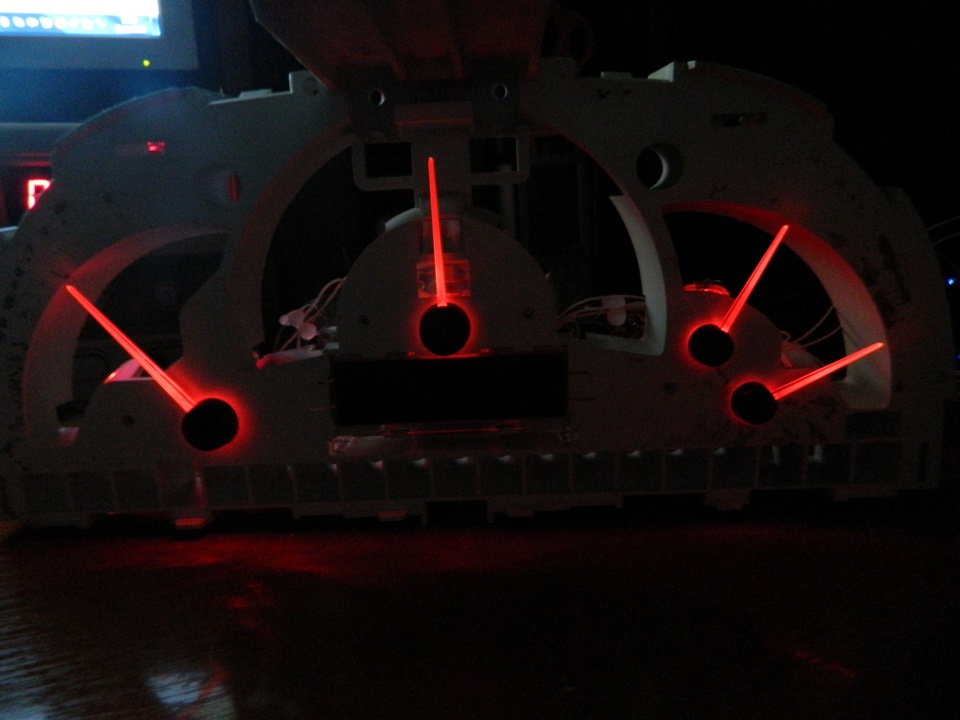

в даному випадку просто фото проміжних результатів.

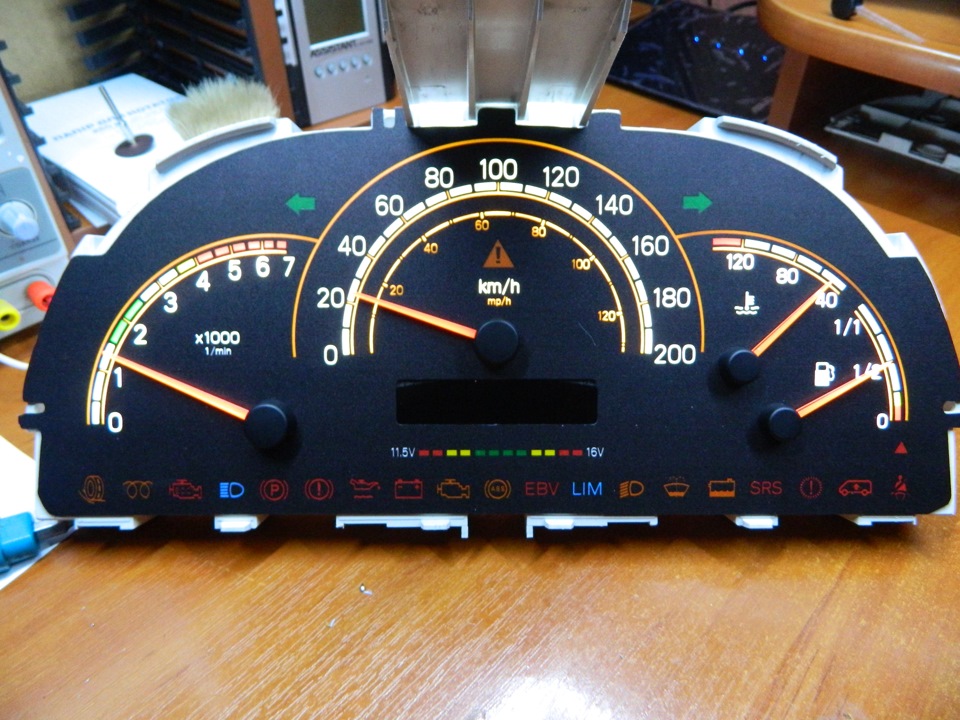

ну і трохи фоток вже з накладкою та підсвічуванням шкал.
ну, і наостанок невелике відео
власне маленьке пояснення, підсвічування шкали стрілок буде почерзі плавно запалюватися при включенні габаритів і плавно і почерзі тухнути. Підсвічування дисплея також буде плавно запалюватисяі тухнути. Але про це вже у наступному записі. Там вже і дисплейбуде. Що з цього вийшло судити вам, висловлюємо думку. Навіть якщовам не подобається, цікаво чому…






Коментарі20
Про це ще крутіше, а така?
конкретно в цьому виконанні поїхала вже перероблена панель у Маріуполь, на вихідних чекаємо на звіт про встановлення.
які діоді ставивши на стрілки
ну, червоні… )))або мається на увазі тип?
Та тип який зможеш показати
3528
Красава!
ця теж знайшла собі власника ... далі буде не менш цікаво ...
Подивимось)
Hells Bells!
))))
Рівень підсвічування працює автоматично або відразу встановив при прошивці і потім не змінити в дорозі? Собі планую зробити авторегулювання панелі та додаткового сенсорного монітора залежно від освітленості на вулиці.
в даному випадку маємо кілька регулювань яскравості. перша задає загальний максимум, далі кожен з трьох каналів налаштовується окремо, тобто виконується узгодження. ну і штатне регулювання для підстроювання під конкретну ситуацію.
ні, яскравість підсвічування поканальної і режим відображення шкалою вольтметра задається кнопками. вони встановлені на платі контролера але є висновки для підключення кнопок в будь-якому зручному місці. максимальна яскравість теж задається не програ...
вийшло супер гуд
намагаємося ... )))
ціна питання?
дивлячись що інтерес представляє ... відпишуся ка в л.с.
Зі стрілками прикольно вийшло)))Навіть незвичайно)))))Як зберуся замовляти)))))
))) Та так, стрілки ну дуже радують око ... Без проблем ...
