Викидний ключ запалення + вимкнення габаритів із сигналки

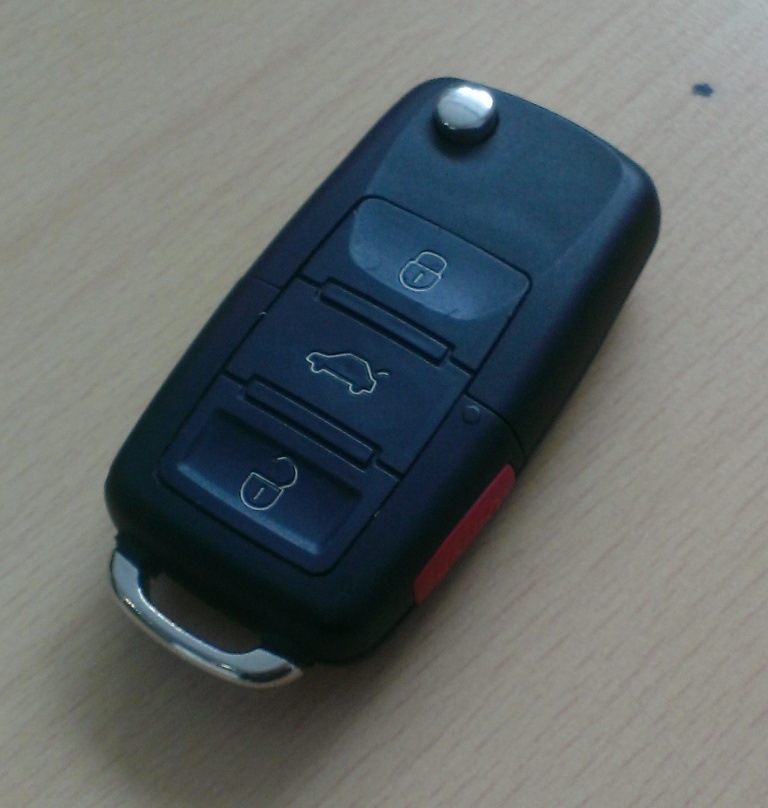

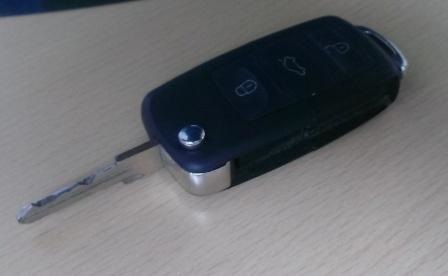

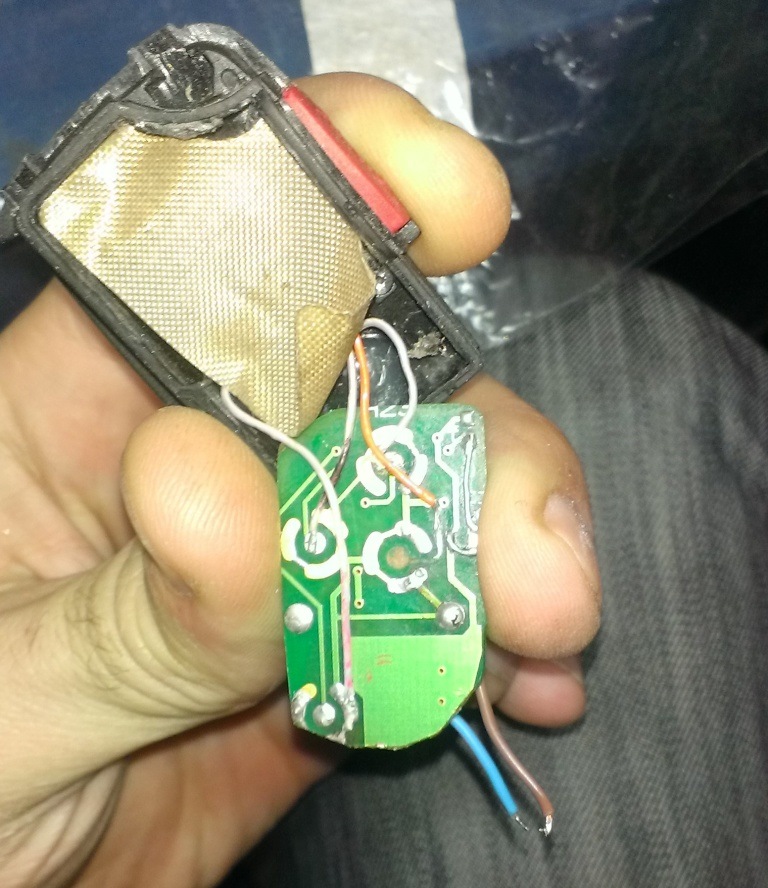

Отже, хочу поділитися приємною доробкою. В принципі, вже давнокупив у Китаї корпус викидного ключа запалювання. Виточив самежало, вставив без проблем… Але хотілося б задіяти кнопкивідкр./закр. І відкр багажника на ньому.Гемор ще той ... Не безпорад добрих людей, впхнули таки додатковий брелок сигналкивсередину ... Саму плату перш потрібно чимало сточити щоб вонавлізла в новий корпус ... Я це робив надфілем дуже акуратно - щобне пошкодити антену ( у мене вона у вигляді літери "п" по краях) таінших дрібних деталей.Далі до нового брелока на термостійкий клейпосадили 3 SMD кнопки і коротенькими проводами за допомогоюпаяльника з'єднали з платою сигналки ... Також перемістилисвітлодіод під положення для нього в новому брелоку. В принципінічого складного, просто стрімкувато спочатку було… На фото виднорезультат…
Далі, вивчивши схему сигналізації, знайшов провід ARM(–) – вихідлінії блокування на реле з НР контактами. Простими словами:тутз'являється -" при відкритті машини сигналом і при закр. Напругаодно 0. Але сигнал то тут слаботочний, тобто. Необхідновикористання додаткового реле. Я вирішив пустити в розрив 2ланцюга:"+" на кнопці включення світла (подвійний чорний провід) таACC живлення магнітоли (червоний). Докупивши 4-х контактне реле принаявності простих роз'ємів типу «мама», збираємо схему.
Тепер, виходячи з машини, в якій грає музика і включені габаритнівогні, стаємо на охорону Зручним красивим ключем, і без жоднихпобоювань про не вимкнених споживачів, зі 100% впевненістю йдемо усвоїх справах ... Ось цим я натішитися не можу! )))
