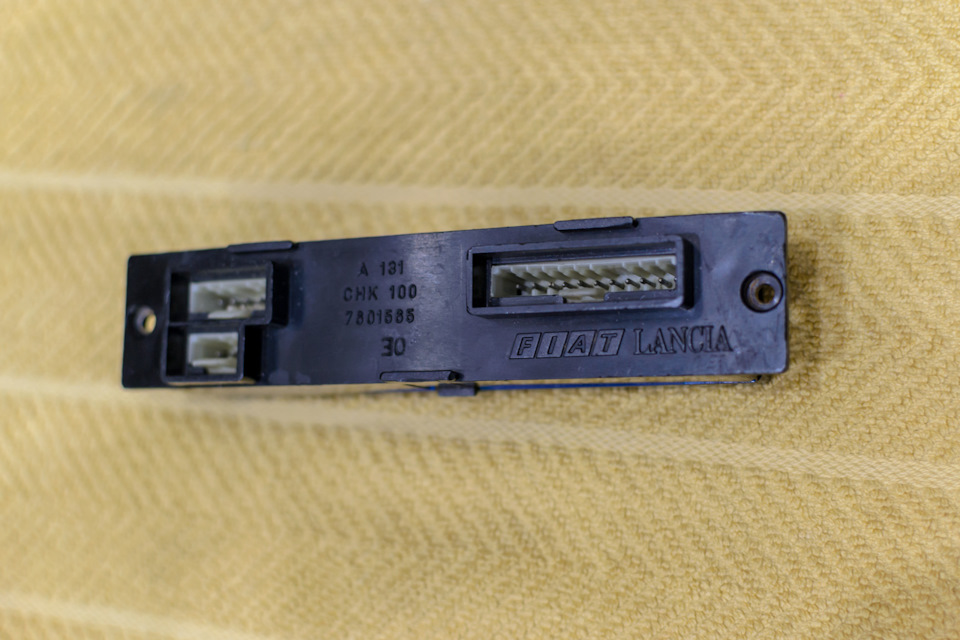

Пару років тому в бортжурналі Таврона я викладав свою версіюввічливого освітлення салону. Успішно працює Настав час виготовититакий же блок для Типка. Приблуди, яка виводить стан дверей і лампна приладку.У моєму випадку вона не працювала, оскільки спочаткублок був малий і приладка без тахометра.Наразі встановлено великийблок.
На місце показометра в приладці в планах поставити саморобнийБК.
У зібраному стані.
Функціонал.
Основне освітлення салону та підсвічування ніг:
— плавне включення/вимикання світла салону та підсвічуванняніг.
— вимикання освітлення в салоні із затримкою 10 сек (після закриттявсіх дверей).
— вимикання підсвічування ніг із затримкою 30 сек (після закриттявсіх дверей).
— автоматичне вимкнення освітлення салону та ніг 20 хвилин (якщо незачинив двері).
— відключення без затримки при включенні запалення.< br/>
Багажник:
— керування світлом багажника (вкл/выкл).
— автоматичне вимкнення через 10 хвилин освітлення багажника (якщоне закрив ляду).
Підсвічування дверей:
— увімкнення підсвічування ручки відкриття дверей при вкл.габаритах;
— затримка вимикання підсвічування ручок дверей після виклгабаритів;
— включення підсвічування зони виходу при вкл. Габаритах;
— затримка вимкнення зони виходу після вимк. Габаритів;
— кожні двері мають незалежне підсвічування зонивиходу.
Також є додатковий канал, з яким я ще не визначився. Він маєокремий вхід на кінцевик та мінусовий вихід. У режимі роботи блокспоживає близько 8 мА. У режимі очікування/при постановцісигналізацію контролер засинає. Споживаючи у своїй менше 0, 2 мА.При відкритті дверей/багажника, вкл запалювання/габаритів контролерпрокидається і виконує необхідну функцію. Контролер використовувавATMEGA328PA-AU із завантажувачем Arduino Pro Mini.
> Код написаний в Arduino idE.
В якості транзисторів використовував малюків IRLML0030TRPBF(N-канал 30V 5.3А) та IRLML9301TRPBF (P-канал 30V 3.6А).
>
На плату додані деякі елементи для зумера (дзвіночок) забутихгабаритів від ланоса.Він має деякі спільні входи з контролером.Зроблено для зручності розведення проводки. Зумер виконуватиметрохи інший функціонал, про це пізніше.

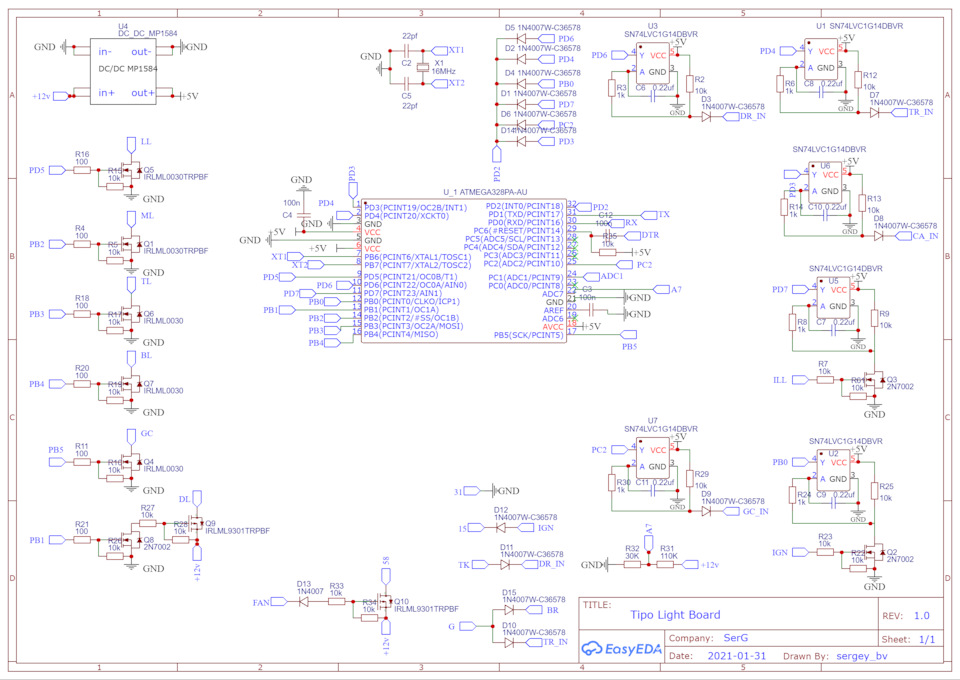

Намалював плату в EasyEDA і замовив у китайців виготовлення.

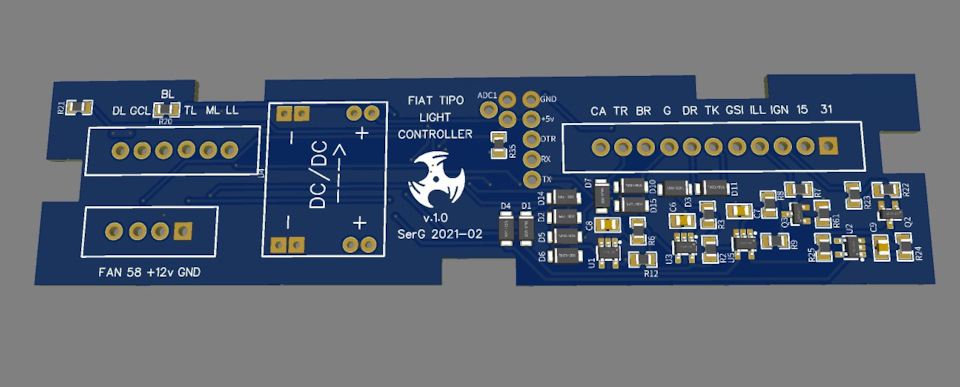

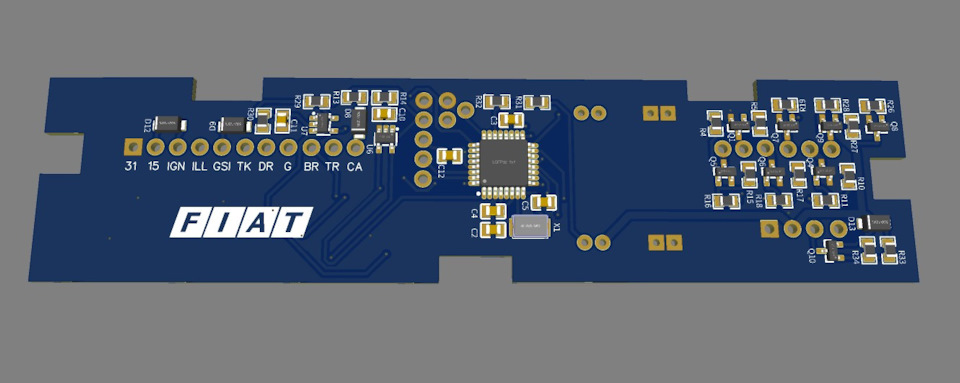

Вигляд у 3D

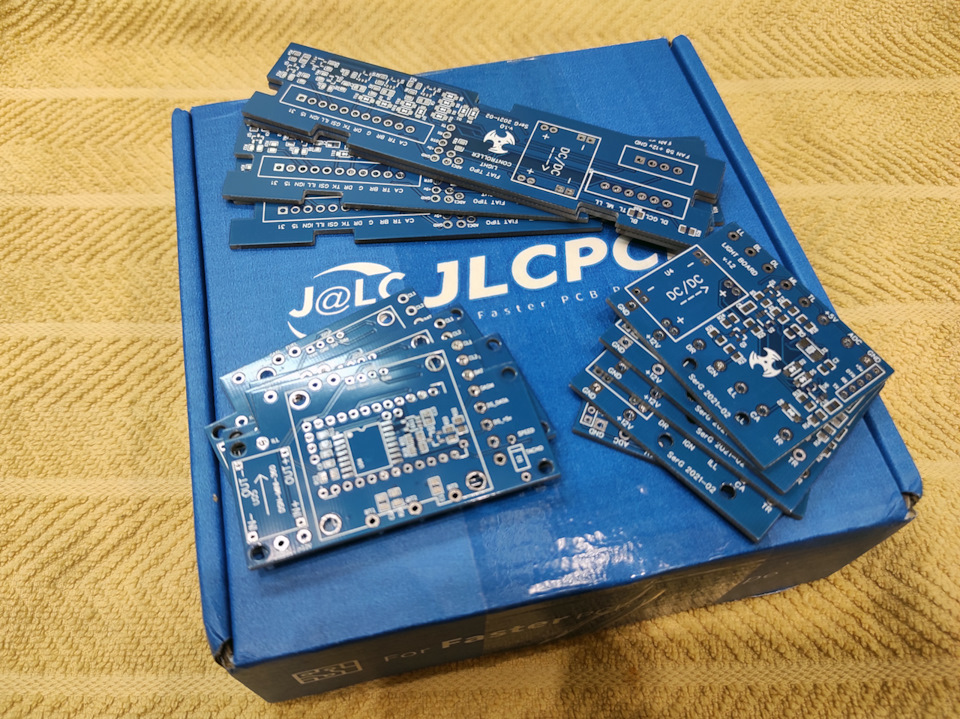

Посилання від китайців з JLCPCB
На даний момент блок ще не встановлений в авто. Чекає свого часу.Після встановлення зроблю окремий пост.
Для батька виготовив подібний блок світла, але під звичайнийкорпус. Поки що їм не займався.
Всім бобра)
