Отже, на прохання спочатку розпишу трохи докладніше підключення ГУдо проводки мегана.

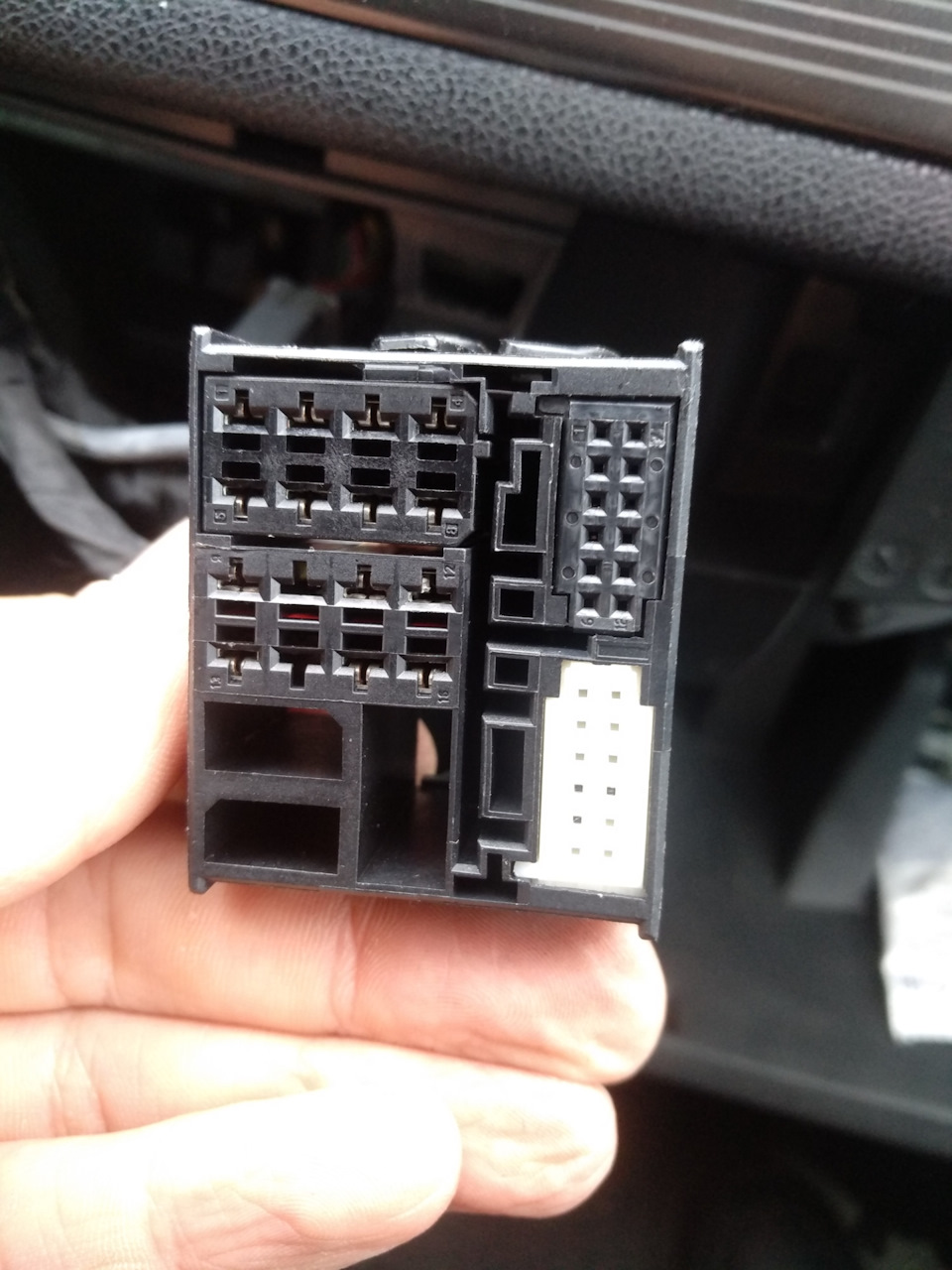

1. Роз'єм магнітоли у мене такий

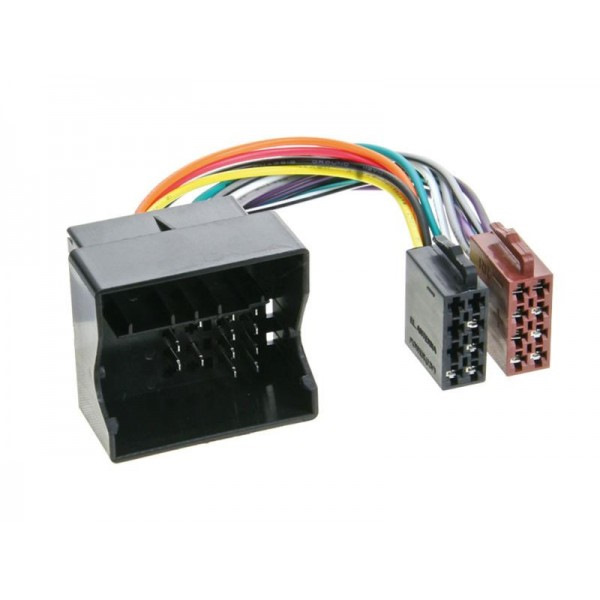

Для підключення без різання проводів придбав перехідник

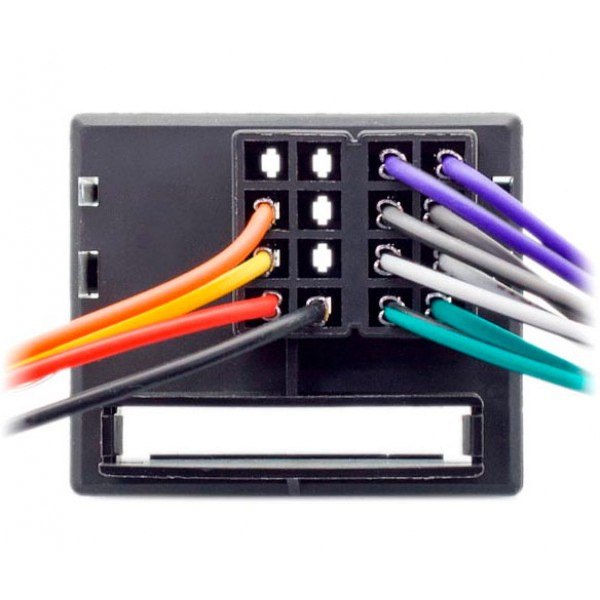

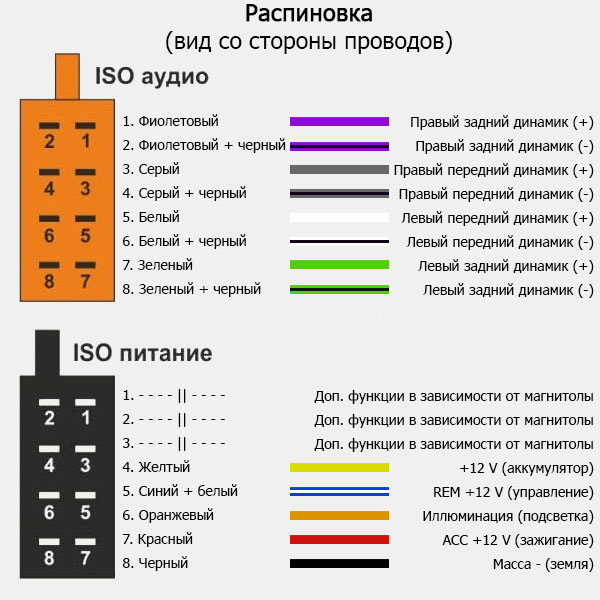

За розпинуванням видно, що 8 проводів йдуть на динаміки і я їх нечіпав, а три інших ( саме 3, тому що перехідник прийшов безчетвертого, помаранчевого дроту, який позначений як підсвічування, він все одно виявився не потрібен)
Далі мультиметром міряю напругу на кожному контакті роз'ємумагнітоли, щоб визначити напруги. Чорний - маса, жовтий - постійно+12в, червоний - +12в з'являється при запаленні.
Але обов'язково продзвонюйте роз'єм, тому що багато варіаційрозпинувань і всі різні.

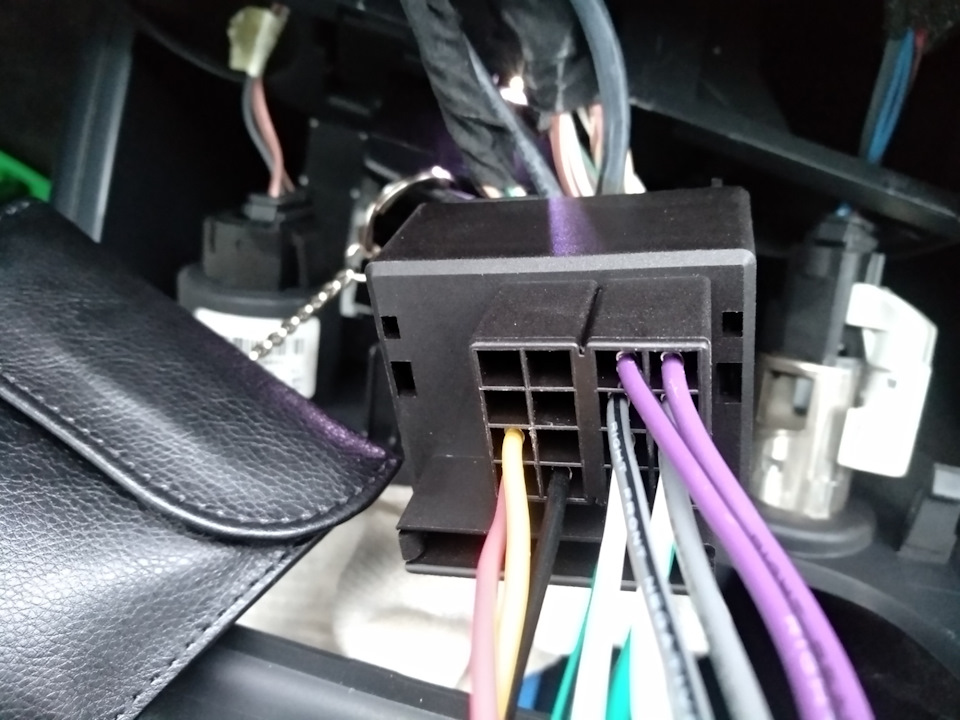

2. Підключив перехідник і просунув його по правій стороні, ззадублоку клімату нагору до екрану.usb кабелі та кабель сім-картиопустив від ГУ також по правій стороні і завів в отвір бардачка, де стоїть підсвічування.
3. Підключив антенний перехідник до кабелю, який був підключений домагнітоли.
І ось виникла проблемка. Радіо на ГУ ледь приймало, були перешкоди— загалом я зрозумів, що антена не підключена чомусь.
Вечір прошерстив схеми та знайшов цікаву штуку.
Це, виявляється, підключено 3 антени до того. gps антена, радіоантена і gsm антена — і ці 3 кабелі йдуть у задню частину машини, де стоїть комутатор, що перемикає ці антени. Але образливіше було, що від магнітоли йде кабель з білим роз'ємом, який є простоперемичкою від магнітоли до екрану томтом - ось до нього спочатку яі підключився. У результаті підключив антенний перехідник дожовтого роз'єму і все запрацювало)
Ось начебто і все, все працює.
І тепер Частина 2)
Так як користуватися сенсорним екраном біля лобового скла не дужезручно)) шукав варіанти підключення рідного джойстика чи чогось ще.Підключив до юсб маленьку бездротову клавіатуру - все запрацювалочудово. Поки думав, як її не колгоспно закріпити, підказали, що єлюдина, яка зробила контролер для узгодження. Зв'язався з ним, замовив, отримав наступного дня посилку, все легко налаштував зайого допомогою, за що велике спасибі.
Тепер підключення джойстика до ГУ.
Для перевірки та налаштування підключав все на столі
Розпинування збігається, крім контакту 10 (підсвічування) якого умене не було в роз'ємі.
І тут цікавий нюанс — коли, я відключив роз'єм джойстика, ГУперестало вмикатися.Виявляється, сигнал запалювання в роз'єммагнітоли подається з роз'єму джойстика. І я так розумію, що безджойстика цього сигналу не буде на роз'ємі магнітоли. Підключеннята підпаяв дроти, які завів з бардачка.
А контакти 6 і 12 розрізав, тому що по цій лінії джойстикспілкується з контролером, тому його треба відключити від шиниавтомобіля.
Контролер сховав у бардачок куди завів шлейф від джойстика іпідключив через Usb кабель до ГУ. Користуватися джойстиком
PS Ось ця шановна людина, яку робить контролериhttps://megadriver.org
Коментарі11
Здрастуйте. А як від'єднуються роз'єми антен на моніторі? Після заміни магнітоли штатні парктроніки працюють?
привітання підрульове керування гучністю підключив? щось не прочитав про це
Здрастуйте.є таке бажання поміняти штатну мультимедію, так як своя 4 * 35 ну зовсім некудишна.так хотів дізнатися після установки цього телика, управління повністю переходить до нього а штатка на своєму місці як заглушка залишається? Колгоспно кажучи)
А чи є можливість її якось інтегрувати з ГУ на андроїд?
Так, рідна магнітола зараз відключена, просто на своєму місці стирчить. А все управління через андроїд магнітолу, ну і через джойстик
Круто, здорово! Молодець!)
Підсвічування зрештою зробив?
Підсвічування в джойстиці? Вона працює. Мабуть сигнал підсвічування йде по кан-шині основний до джойстика (я ж відрізав тільки дроти мультимедійної шини, а решта залишив) Включається і відключається, як і до доопрацювання.
є два види джоїв, на одному підсвічування по +12, на других по кан шині.
Можна сфоткати розлучення контролера, від покупки зупиняє непонятки підключення (хоча може просто поки що його в руках нема). У схемах я честь не дуже) візуально було б більш зрозуміло
Сфоткати поки не вийде - він уже в коробочці встановлений, коли доналаштовуватиму - спробую сфоткати. А на схемі ось розписав докладно, що куди підключав
