Встановлення передніх ПТФ з нуля

Нарешті то дійшло довгоочікувану справу до встановлення передніхПТФ. Написав у заголовку з нуля тому в цій комплектації дляпротитуманок не було ні чого, ні туманок, ні кнопки включення їх, ні проводки. Для початку потрібно відкрити капот і зняти фари (описувати як їх знімати не буду, повно в мережі інформації.), відкрутити заглушки всередині бампера, там на кожній по 4 шурупи (один з них дуже не зручний).
Після зняття заглушок на ті ж місця тими ж шурупами прикручуємоПТФ.
На місці ПТФ стоять заглушки .

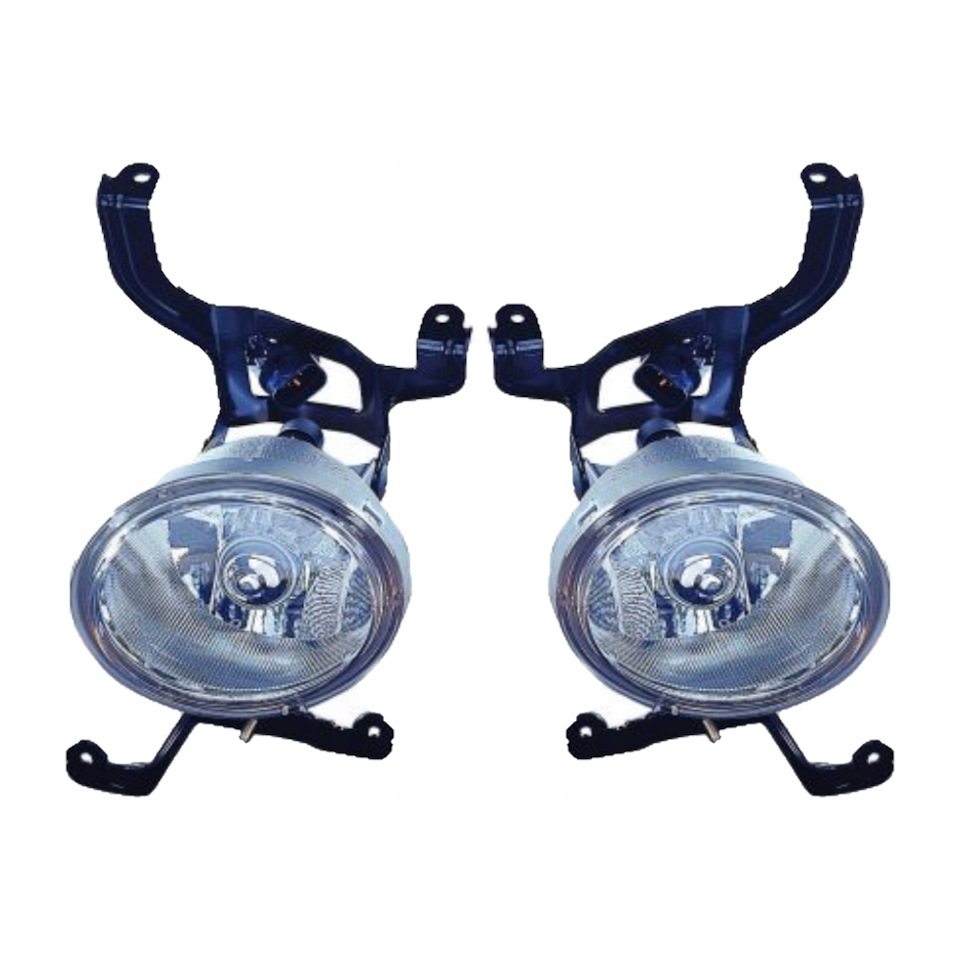

92202-17600 - права ПТФ 690 грн.
92201-17600 - ліва ПТФ 800 грн.

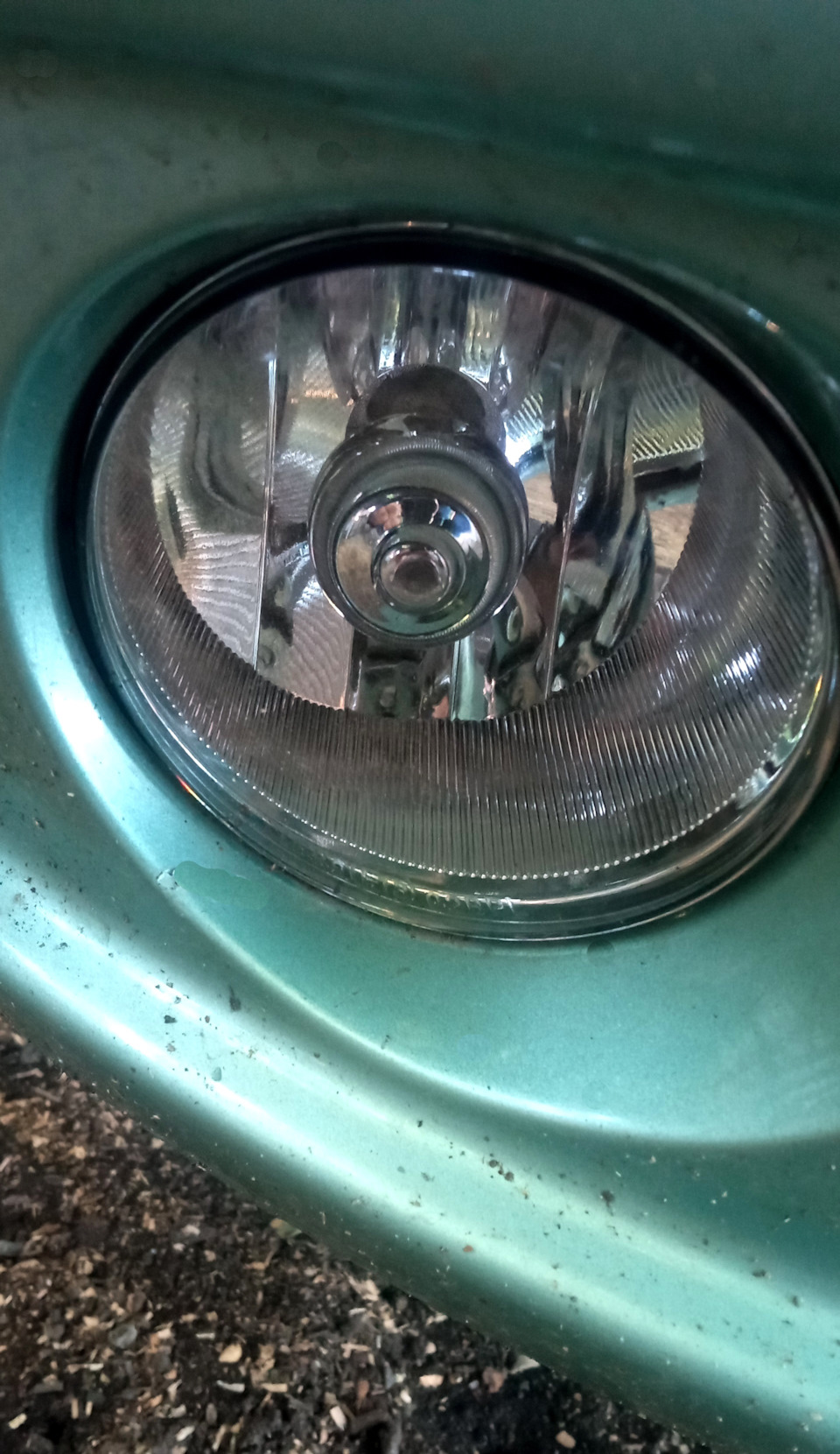

ПТФ на місці
>

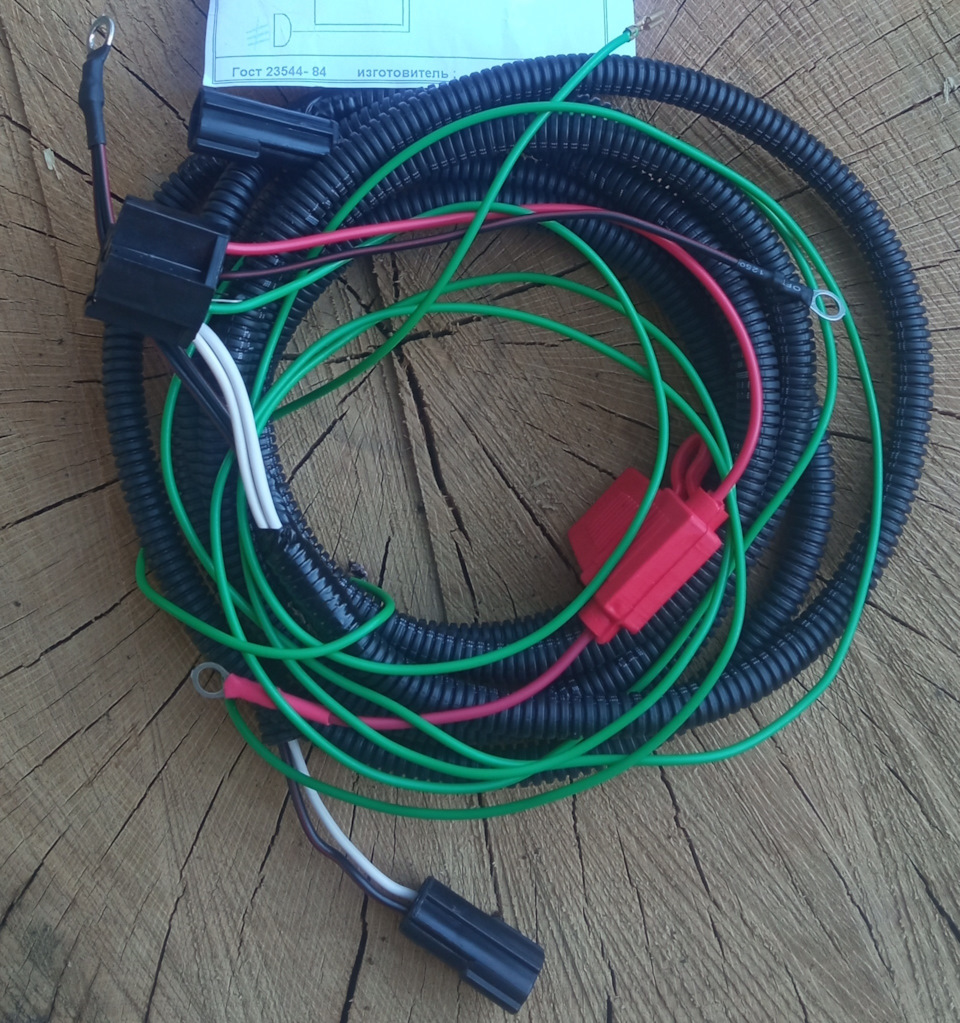

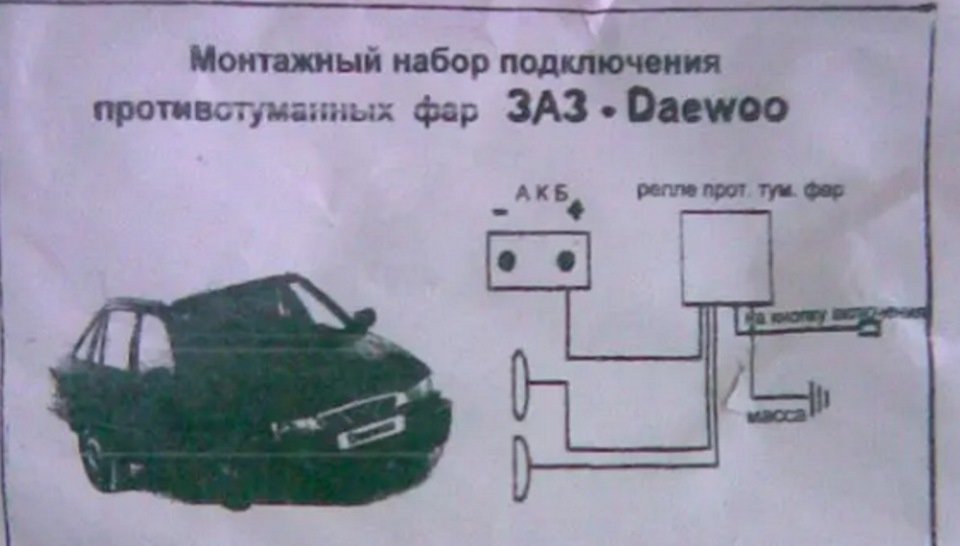

Далі справа торкнулася проводки, так як там її не було ні підкапотом ні в салоні, довелося тягнути дроти самостійно, для цього явикористав заздалегідь куплену проводку ПТФ для авто ЗАЗ-DAEWOO 200грн.
< /p>
.
.
Ця проводка була в гофрі і йшла з роз'ємом під реле (реле бравокремо з металевим вушкам кріплення, на 4 контакти 30А 50грн.), іроз'ємом для запобіжника (запобіжник теж брав окремо на 15А 5грн.), а також були роз'єми для ПТФ, але вони не знадобилися (потім опишучому).
Прокладати почав проводку від лівої фари у бік правої по нижньомукраю радіаторної Далі проводку проклав у бік блоку реле тазапобіжників. На запобіжну колодку це "+" я під'єднав на великийзапобіжник (який начебто живить генератор), а два чорних япід'єднав безпосередньо на масу("- "клему акумулятора).

< Далі я проклав зелений провід, що залишився, попередньозамотавши його ізолентою (краще було б засунути його в тонку гофру)через ліве переднє крило по джгуту проводки закріпивши їх між собоюпластиковими стяжками.

У кузові в районі повторювача повороту є гумова заглушка, в ній япросвердлив отвір і просунув через неї провід в салон. brі довелосязамовити і її. 250грн.
Номер кнопки 93740-17000

Витягнувши заглушку (заздалегідь перед цим розібравши нижнійпластик) простягнув зелений провід на місце де стоятиме кнопка.
Рознімання для кнопки теж не було, використовував ось цей:

Роз'єм від блоку живлення комп'ютера, для живлення материнськоїплати стандарту AT, використовувалися в старих комп'ютерах.
Допрацював роз'єм та кнопку за допомогою ножа та надфілю.
Вийшло ось так.

Далі підключення цього роз'єму.

1 провід підключив до другого проводу коректора фар 2 і 3 з'єднавразом і підключив до зеленого (який прийшов з-під капота) 4, 5, 6з'єднав з 4, 5, 6 на кнопці задньої ПТФ.
>

З таким підключенням ПТФ включаються тільки з увімкненимзапалюванням, при виключенні запалення вони тухнуть щоб не забуватиїх вимкнути на стоянці. .
І нарешті перейду до тих роз'ємів які повинні були приєднатися доПТФ і не знадобилися.

Зліва роз'єм проводки заз-daewoo З права роз'єм проводки ПТФ
p>
Так як вони один до одного не підходять довелося замовити двароз'єми для ПТФ
Роз'єм 2-х контактний KUM PB625-02027 він же серії CON-NMWP02F Цейже роз'єм використовується в ПТФ Chevrolet Aveo. 2*30=60грн.

Далі зрізаю ті роз'єми що були на проводці і підпаюю ці відChevrolet Aveo.

Вся ця справа на термоусадку, ізолюю, підключаю роз'єми і збираю взворотній послідовності в робоче положення весь автомобіль. Всімдякую за увагу, вдалих і рівних доріг. Може бути для того, щоброз'єми підійшли спочатку до протитуманок, потрібно було замовитипроводку для ПТФ Chevrolet Aveo, але я вже про це зміг здогадатися.тільки після всієї вже виконаної роботи.
всього 2055грн.

"
