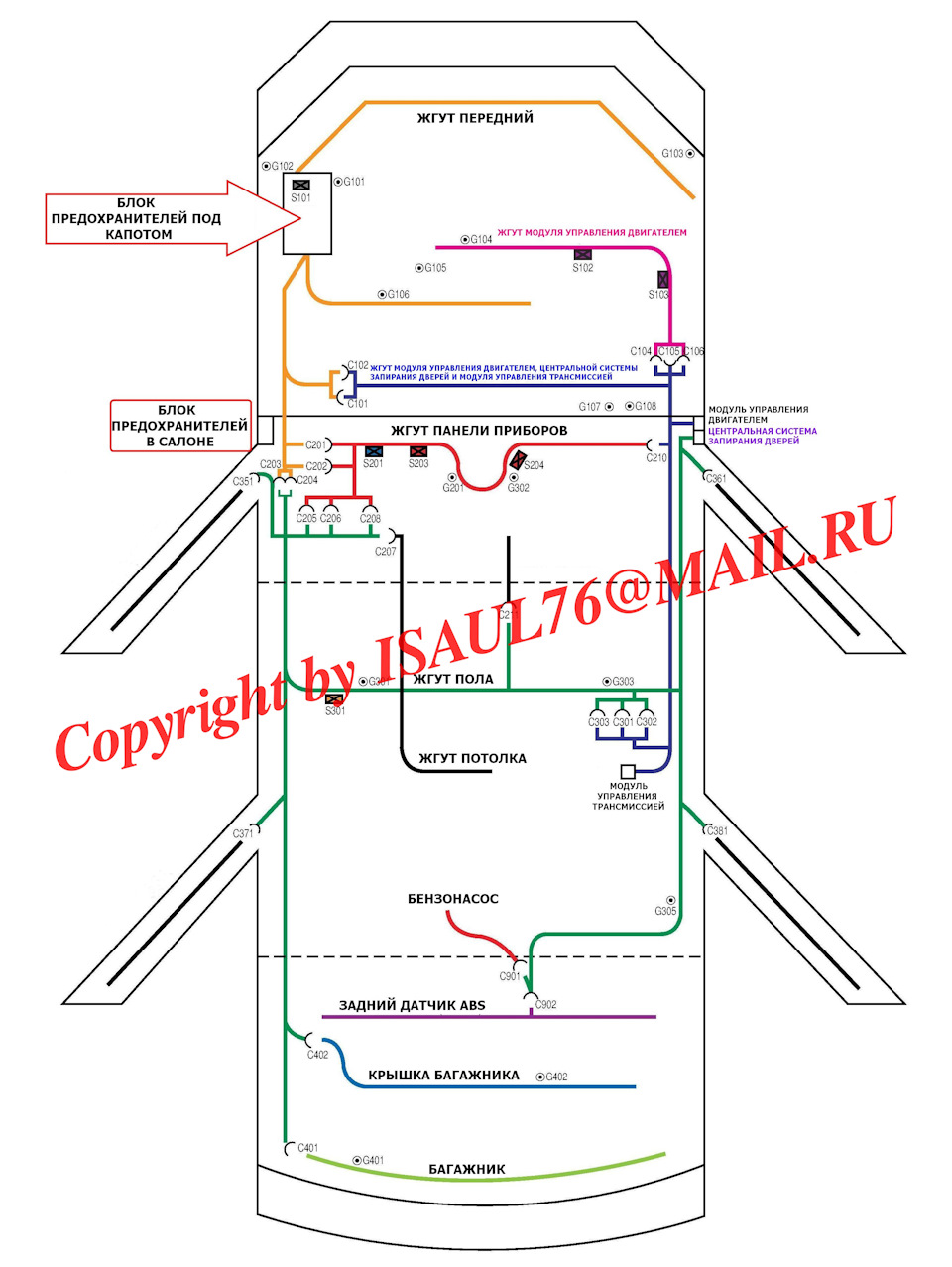

На прохання DefLeppardess Розміщую схеми розміщенняроз'ємів на автомобілях Ланос, Сенс. При цьому не гарантую на 100%, що на Вашому автомобілі вони знаходяться саме там, т. .К. Всезалежить від комплектації і начинки Вашого автомобіля. Показанонижче.

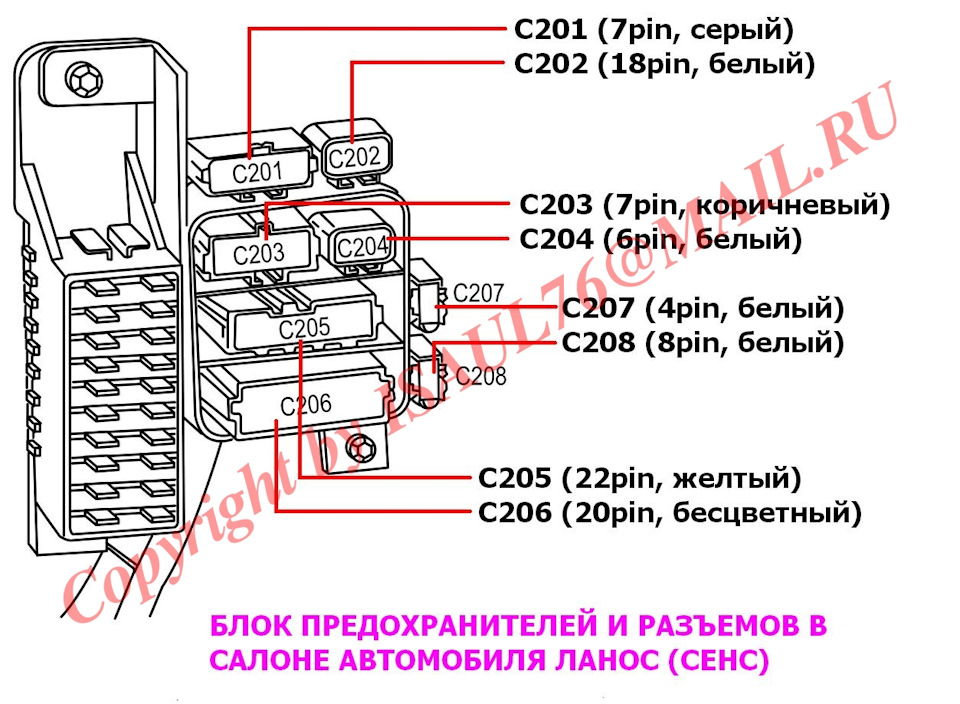

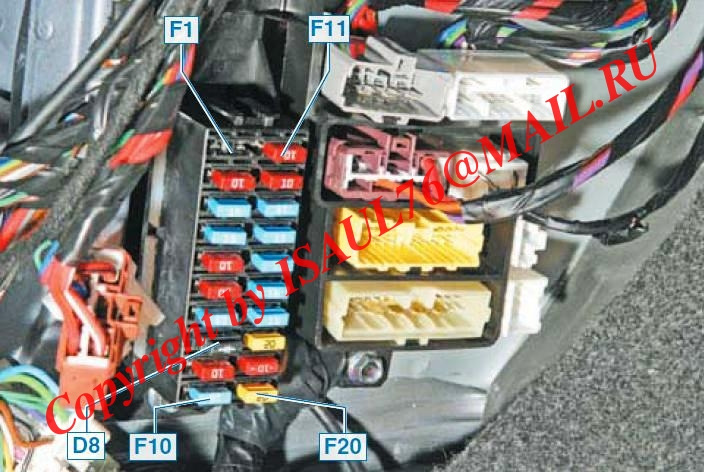

Реально це виглядає так:

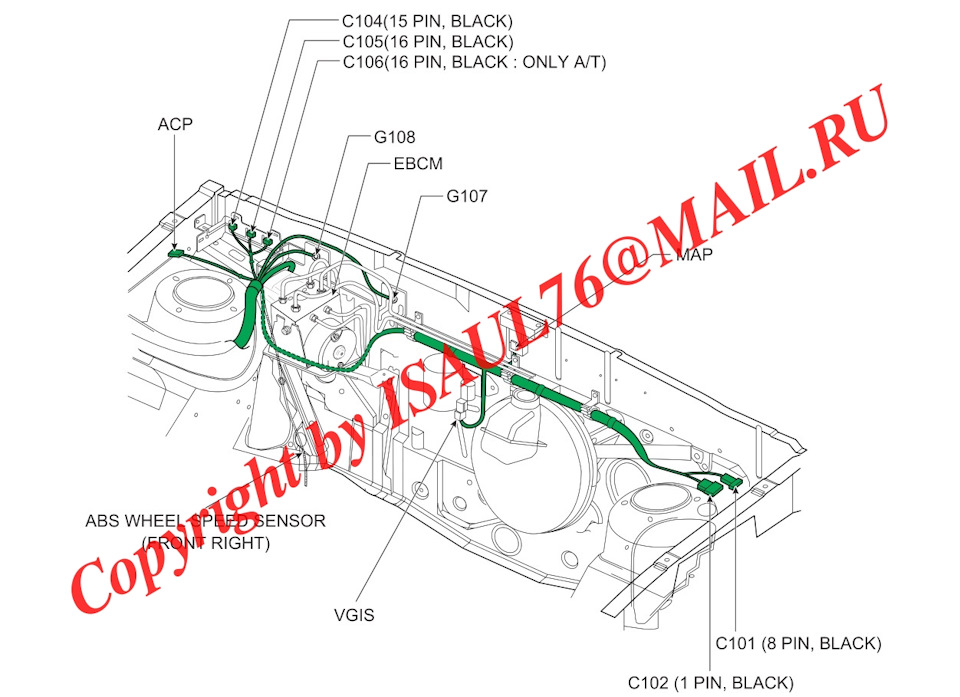

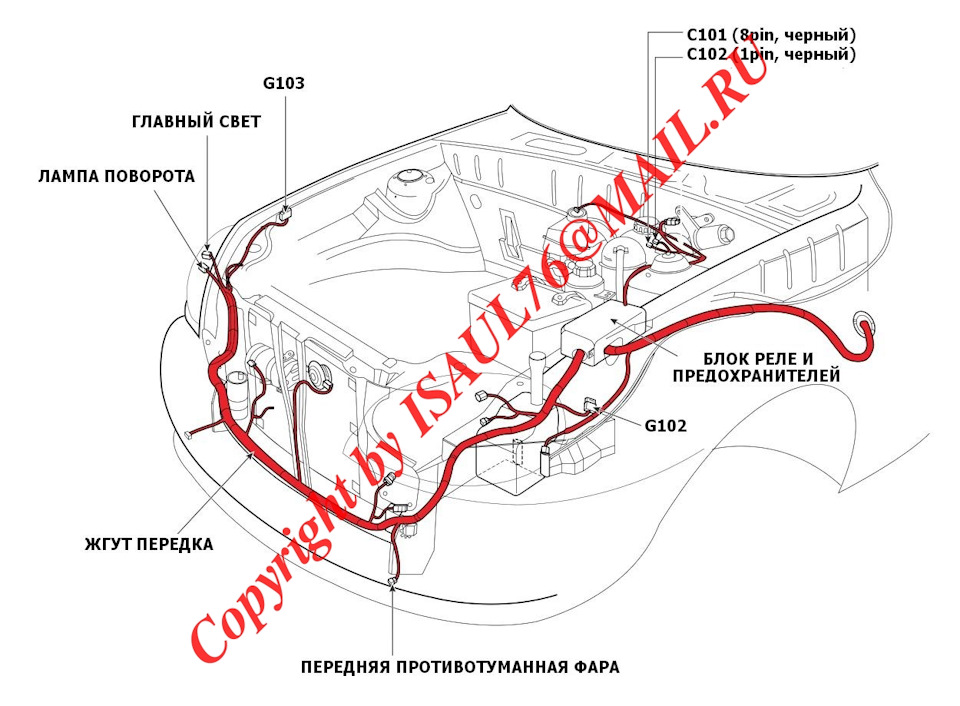

Під капотом автомобіля роз'єми знаходяться тут:
Фото_1
Фото_2
Дверні роз'єми мають таку нумерацію:
Передні двері
Задні двері
Рознімання дверей та перемички.
За панеллю приладів, а точніше торпедою бачимо наступне:
Проведення за торпедою
Фото проведення подушок безпеки
Провід обігріву заднього скла розташований таким чином:Проводкабагажника найпростіша:Проводка в районі бензонасоса:
Проведення задньої АБС:PS 22.03.2017 на проханняignoring, додано розпинування замку запалення.
Якщо щось пропустив, пишемо, будемо спільно виправляти тадоповнювати запис.
Всім ДЯКУЄМО.
PS Додано 04.04.2018 року фото розташування маси G402, на проханняInjiner.
G402 знаходиться під болтом кріплення замка багажника
<
PS Додано 11.05.2018 року фото роз'єму С208 з призначенням проводівна прохання Dmitrik27. Зазначу відразу, на фото роз'ємС208 не в повному "фарші" і кольору проводів не в оригіналі. Якщокому треба оригінал — пишем.
Намальована давно, не пам'ятаю для кого малював)))
Коментарі19
Здрастуйте. Змінював радіатор пічки, після складання виявилася проблема, не горять лампочки на блоці управління кліматом. У якому напрямку копати? Які роз'єми за це відповідають?
Скажіть, с402 яку має розпинування. Замучився вже. Зараз взагалі побачив цікаву річ. Мені потрібен роз'єм багажника седана, що йде на кришку. контакти телефонують на масу🤔. Мені потрібна постійна маса в цьому роз'ємі Виходить помилка в схемі?
Здрастуйте! Підкажіть на що йде роз'єм з102?
Разьєм чорного кольору, на 1 провід. З одного боку червоний, з протилежного червоночорний провід. Красночорний провід служить для живлення блоку ЕВСМ. На ньому +12 ВАТ+ із запобіжника Ef6.
Спасибі
Здрастуйте, підкажіть будь ласка, де знаходиться блок перемичок s 202 (lanos 1,5)
Підскажи будь ласка, хотів за заводським підключити підсвічування ящика/бардачка рукавички, але в Книжці Lanos T-195 ELECTRICAL WIRING DIAGRAM. не знайшов на схемах. Через аварійку завжди можна підключити, але може є заводський спосіб ?
Заводської схеми не зустрічав
Рознімання с402 де знайти по квітам
Всім добрий вечір. Хлопців, хочу поміняти блок запобіжників під капотом і заодно поміняти там клем (мами), де їх взяти? Скиньте будь-ласка посилання
Вони там трьох видів на мою. І посилань у мене немає. Сам користуюся з донорських блоків.
А фото є?)
Фото нема.
Добрий день шановні ланосоводи. Таке питання, скажіть, де може губитися напруга на світло, втрачається 2 вольта. При заведеному двигуні, напруга на АКБ 14.5 вольт, а на фари йде 12.3 Маси переглянув, нормальні.
Для початку потрібно переконатися, що саме не доходить + або -)), можливо МАСА тут і не до чого)
У Ланосів це нормальне явище, втрата парочки вольт на шляху до ламп. Тому багато хто і ставлять релюшки і запитують лампи безпосередньо від АКБ.
Підкажіть, сенс 2006, роз'єм з боку правої ноги пасажира переднього, виходять два дроти рожево-білі, що це? Поплавилися, роз'єм розімкнуть, але начебто все працює
https://megadriver.org/p1327415-zagadkovii-rezistor-u-lanciugu-obmotki-zbudzennia-generatora тут немає його?
Швидше за все він. Машина напевно км 100 проїхала з відключеним резистором, наслідки які можуть бути?
