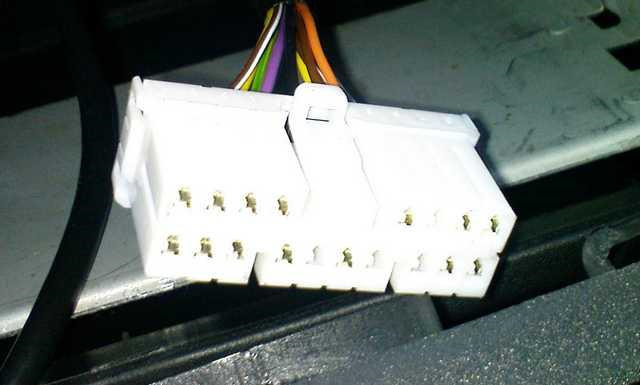

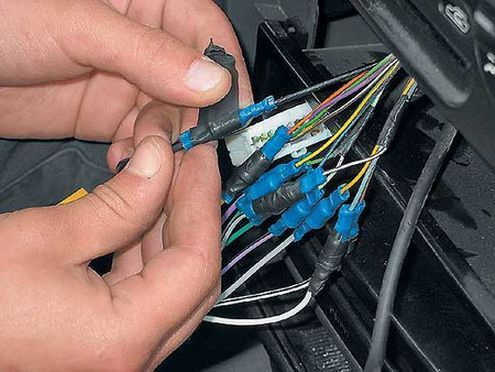

Отже, в цьому записі мова піде про стокове роз'єм магнітоли наавтомобілі Ланос, Сенс, Шанс.
Обмовлюся відразу - інформація взята з трьох джерел і не претендуєна 100% відповідність Вашому авто Особисто в моєму авто, хоч і ЗАЗ, кольори проводів збігаються. Відмінний роз'єм, то багатоавтолюбителів просто відрізають цей роз'єм і припаюють роз'єміншого типу. Через це в майбутньому, при заміні магнітоли, виникають іноді труднощі з підбором проводів Я б радив усім, замість обрізання роз'єму, просто купити необхідний перехідник іскористатися його послугами. Або Вам автомобіль дістався зобрізаним роз'ємом від попереднього господаря, то нижче наведудроти та схеми підключень.

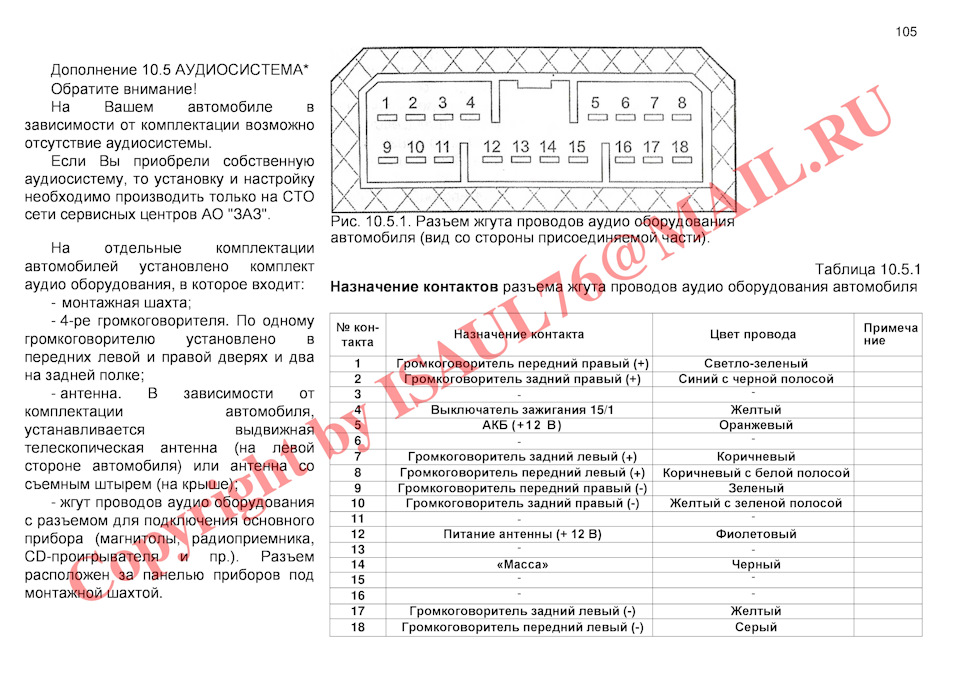

Перша схема, яка мені попалася на очі, після купівлі авто - цесхема в "пОСІБНИЦІ З ЕКСПЛУАТАЦІЇ". Для загального розуміннясторінку перекладено мною російською мовою.
Скан із посібника з експлуатації
Встановивши через перехідник — все запрацювало на ура і працюєдосі.
/>

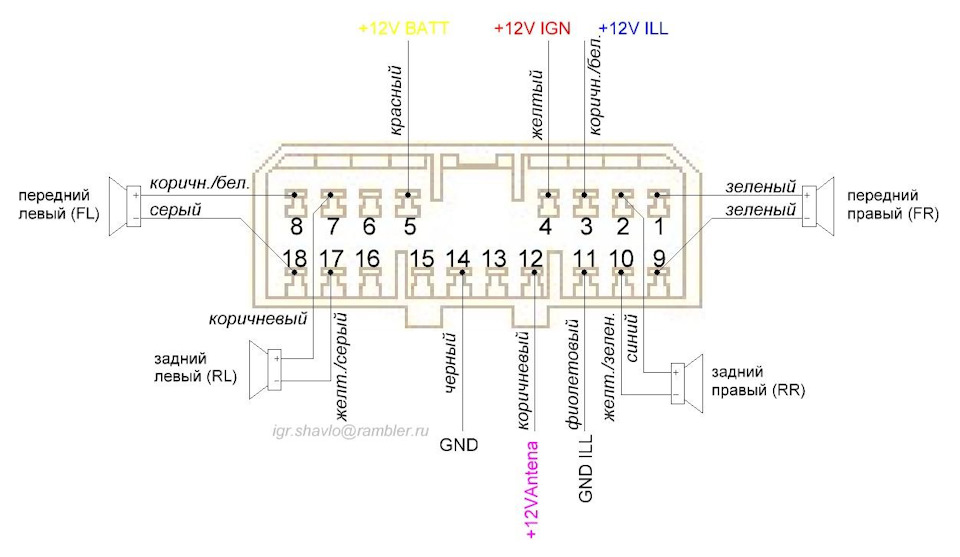

Неодноразово в мережі інтернет попадався на очі цікавий малюнок, зісхемою призначення проводів. Намальований красиво та зрозуміло. Алеоскільки він не представляв для мене інтересу, то я його непорівнював зі схемою авто.
Распинівка! На мою помилку!
Нижче наведена схема підключення з каталогу Т-195.
Схема підключення Т-195
Далі зробив порівняння. Як бачимо, є незначні, а є вагомівідмінності. Але найголовніше — не переплутати два жовті дроти!
Порівняння
PS Інформація викладена на загальне користування та застосування.Висновки робимо самі!
Коментарі19
Вітаю.Спасибі велике за пост.Реально дуже допомогло розібратися в нетрях ланоса мого.Дякую ще раз🤝👍
Як прибрати писк у колонках при робочому двигуні?
Купив готовий перехідник для Шевроле Ланос …Подивився піни на відповідність із наведеною в статті схемою підключення з каталогу Т-195. Виявилося, що не збігаються деякі піни. За допомогою голки поміняв, зробивши як на схемі. машину, - не працює. При ...
Хотілося б уточнити. Усі пишуть про +12В від запалення. А де взяти в ланосі +12В від першого положення ключа (АСС)?
Для яких цілей Вам треба +АСС? Якщо для магнітоли, то +АСС можна взяти із запобіжника F10 прикурювача. Або в правильних машинах він із заводу на F9 і йде відразу на магнітолу.
У мене магнітола працює сама по собі, незалежно в якому положенні ключ запалення. Хочу щоб вимикалася коли вимикаю запалювання. Для цього мені треба жовтий провід приєднати або до + на прикурювача, або на провід від запобіжника f9 якщо він там є (про...
Вірно
Жовтий провід на магнітолі це постійний плюс червоний АСС від замку запалювання, чорний провід GND земля,
Сідай, два! Полистай топік. Все зводиться до того, що жовтий це керуючий плюс (тобто плюс від запалення, коли приходить +12 на нього - магнітола включається). Червоний - це силовий +12 від АКБ. Він завжди висить на магнітолі, незалежно від положення ...

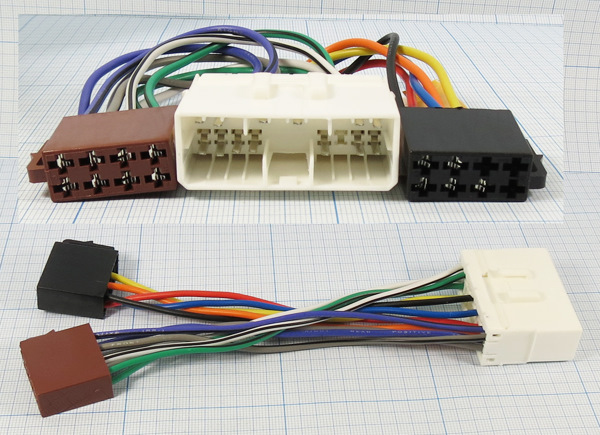

На роботі сів на новий Ланос пікап, поїхав на Петрівку і купив собі перехідник зображений на першому і другому фото за 70 грн. Все підійшло без жодних переробок.
А ніхто і не заперечує цього. У мене теж перехідник стоїть.
АСС для магнітоли і ще хотілося б для годинника.
Спасибі якраз шукав)
Здрастуйте, допоможіть будь ласка знайти куди йде 4 провід (жовтий) 12в вимикач запалювання який, у мене пропало харчування на нього, магнітола не оре і де у цього дроту запобіжник знаходиться або реле.на виході з цього дроту на мультиметрі показувал...
Запобіжник F9 у салоні, біля ніг. Додатково можна перевірити ніжку роз'єму С206
Так, і до речі, у кого він все ж таки обрізаний, і потрібні піни в роз'єми в дверях - вони взаємозамінні. (Підходять один до одного)
в закладки… спс
я у себе зрізав цей роз'єм і поставив ISO, якість обтиснення пінів штатного роз'єму на порядки гірше ніж у перехідника.
Мені з цим роз'ємом не пощастило, минулий власник його відкусив майже весь, на ньому залишилося кілька не задіяних приводів, які не задіяні.
