Вітаю всіх гостей та читачів мого БЖ.
Черговий запис з циклу "роз'єми Ланос/Сенс/Шанс".
Для швидкого пошуку попередніх записів, є посилання:
Роз'єм С101
Роз'єм С201
Роз'єм C202
Роз'єм С203
Роз'єм С204
Роз'єм С205
Роз'єм С206
Роз'єм С207
Роз'єм С208
Роз'єм С219
/p>

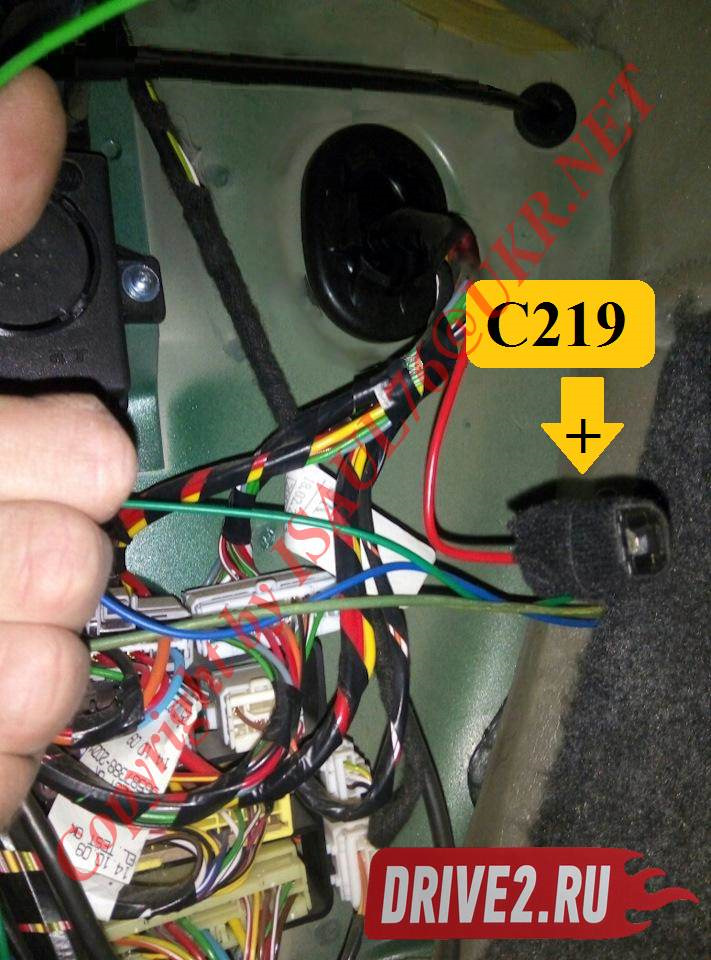

У цьому записі мова піде про дуже простий, загадковий роз'ємС219.
Даний роз'єм зустрічається в більшості автомобілів Ланос/Сенс/Шанс, але є і винятки (авто без цього роз'єму).
Так ось, цей роз'єм призначений для живлення модуля Люка даху. СамеЛюка. Хто його бачив — не знаю, але тим не менш роз'єм існує.
>
За наявності під капотом запобіжника Ef5, на даному роз'єміпостійний плюс ВАТ+.На цьому ж запобіжнику Ef5 висять іелектросклопідйомники., які потребують постійної присутностіхарчування.

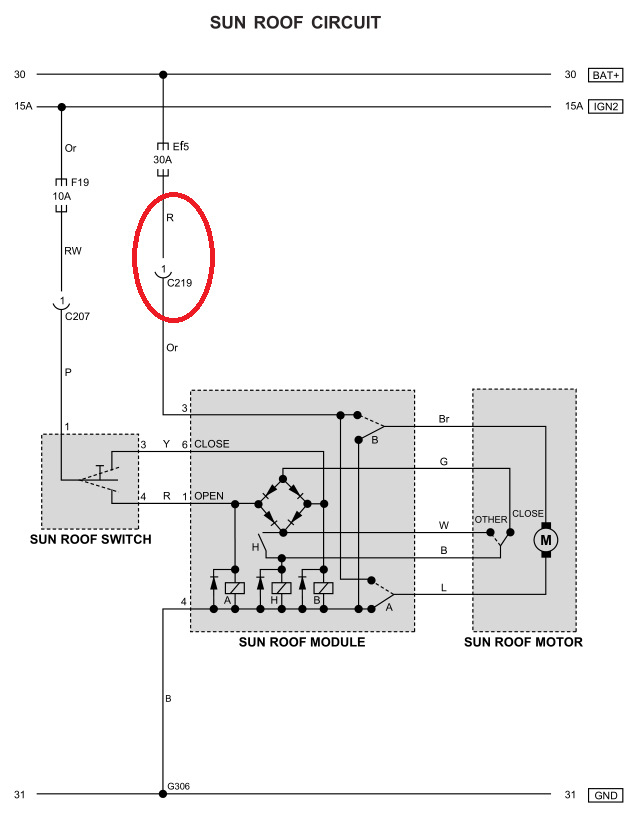

Ось він на схемі. Обведений червоним кольором. Окремо від усіхінших. Сподіваюся, інформація комусь буде корисною.
Коментарі20

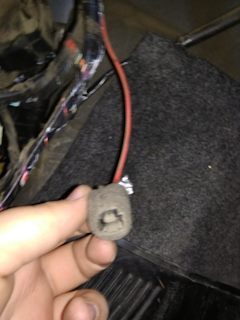

О моя фотка)))
Дізнався)))
Я так і не придумав, на що його задіяти
Дуже корисний роз'єм! Я на нього живлення підігріву сидінь повісив і живлення актуатора для відкриття багажника ще.
Про спс, а то ставив сигналку і ламав голову для чого цей розем)
Завжди будь ласка.
До речі на рахунок склодоводчиків, у мене т150 кузов із заводу 4есп на люкс картах+кнопка блокування есп у водія, може є схеми цих есп або вже може хтось ставив доводчики, зустрічаю тільки схеми т100 кузовів і рішення як і де підключати. тягати по ці...
Самому теж цікава ця тема. Не те, що б прям щільно досліджую питання, але було б цікаво в себе доводчики поставити.
Ось тобі схема 4-х ЕСП на люксових картах Т-150
Спасибі
Дякую Вам.
Також цікавити дана схема.
Цей плюс є тільки на тих машинах де ближній і дальній вкл. без запалювання.
А потім використовував за призначенням)))
А що є ще й світло з включенням запалення? От би цю схему отримати і переробити свою.
Ні. Є такий варіант що при Вимк запалювання все тухне.
Треба буде самому поковзхозити
Навіщо?
А навіщо при непрацюючому двигуні має бути включене світло фар? Двигун працює - значить є світло фар.
А що самому вимкнути складно?
