Вітаю всіх гостей та читачів мого БЖ.
Черговий запис з циклу "роз'єми Ланос/Сенс/Шанс".
Для швидкого пошуку попередніх записів, є посилання:
Роз'єм С101
Роз'єм С201
Роз'єм C202
Роз'єм С203
Роз'єм С204
Роз'єм С205
Роз'єм С206
Роз'єм С207
Роз'єм С208
Роз'єм С219
/p>
У цьому записі мова піде про ще один роз'єм С205.

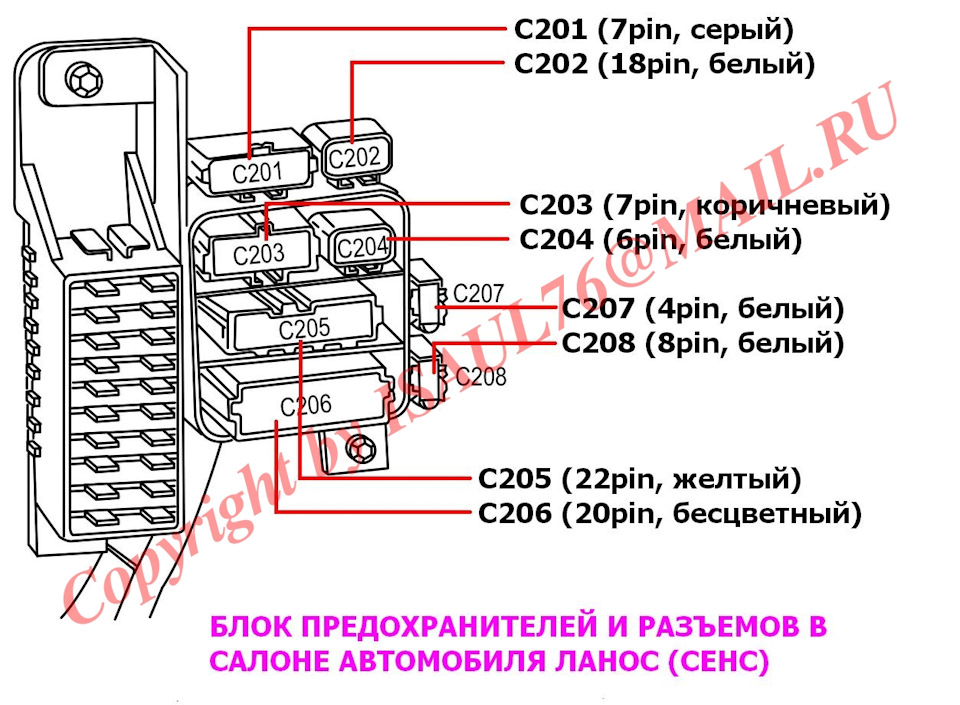

Його розташування вказано нижче.
> Наступні фото, люб'язно надані, Гарною Людиною! Якого знають підніком TARADAIKA

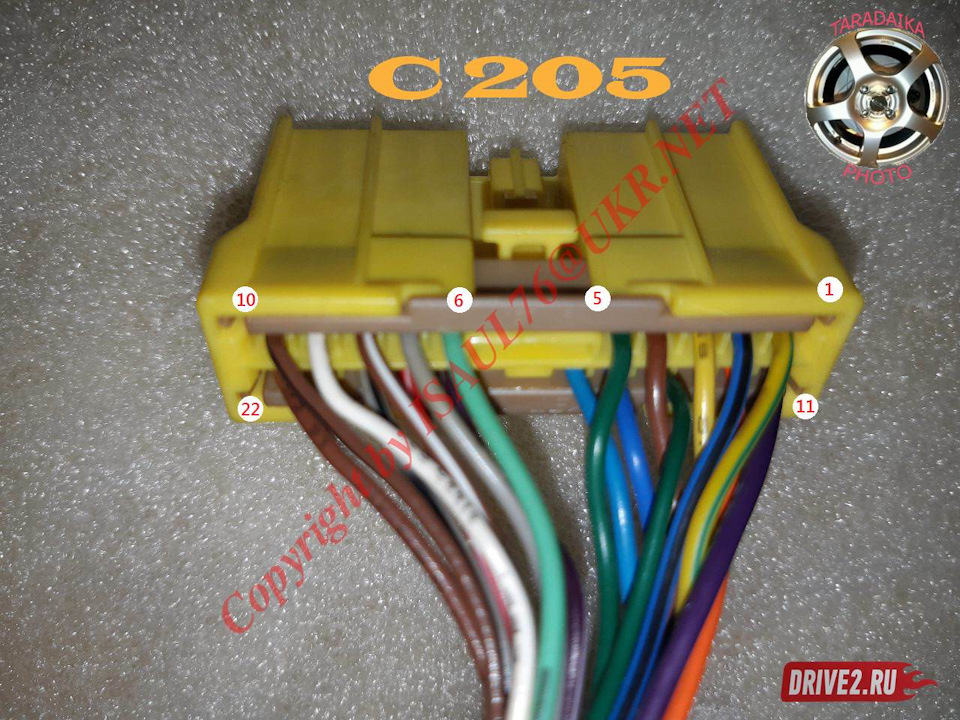

Вигляд зверху

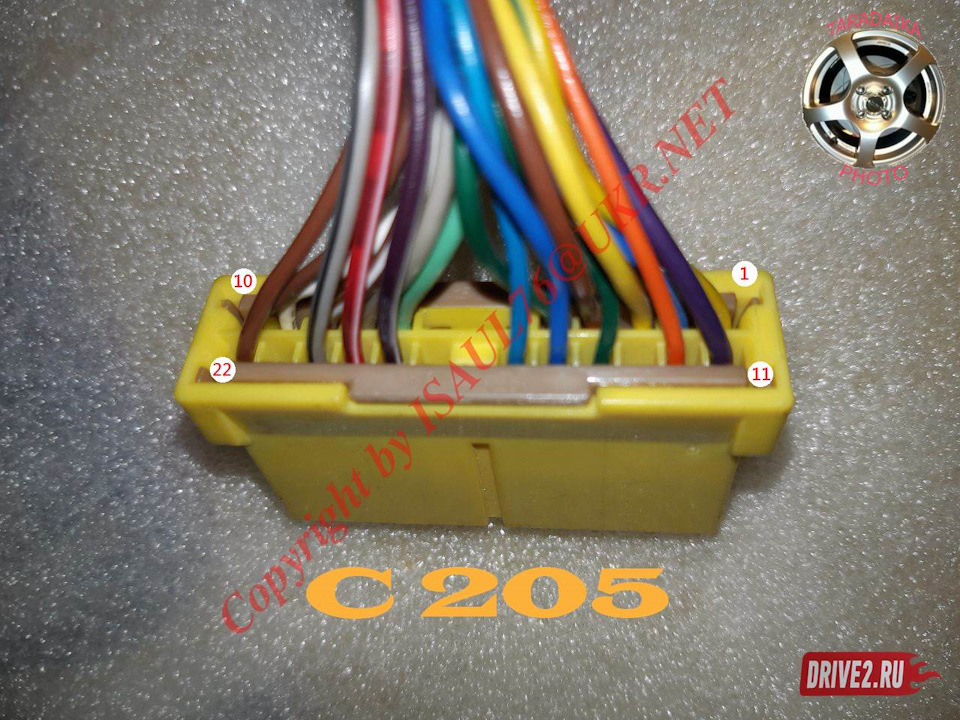

Вигляд знизу

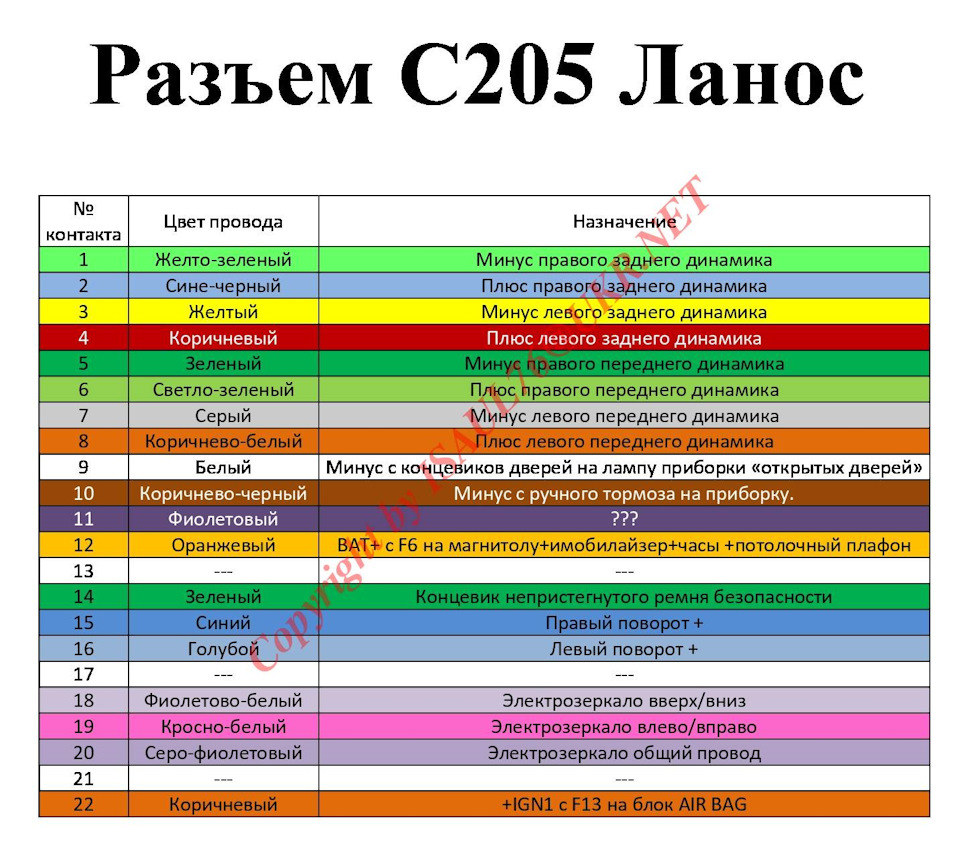

Призначення проводів
Тому не побоюсь сказати, що якщо є дроти під номером №№18-19-20, шукайте і роз'єми для джойстика регулювання електродзеркала)))
Сподіваюся, інформація комусь буде корисною.
Коментарі7
З приводу елзеркал, у мене ось так зроблено. 5 конт. 206 роз'єм йде рожевий провід в обидві сторони. 18,19,20 конт. 206 роз'єм є тільки з боку блоку, в джгуті що йде в салон проводів немає. Роз'єм під коректор немає. Поки що не можу зрозуміти наявніс...
Напишу за 11, він з'єднаний у джгуті за запобіжниками з фіолетовим на підігрів заднього скла, і йде на панель на БУП (авто з кондеєм, хетч)
відмінний запис! спасибі!
Вийшовши зі схеми lanos.com.ua/forum/topic/…indComment&comment=481171 11 це індикація обігріву скла. Там має з'являтися + при включенні кнопки.
Млинець, я шукав Mercedes c205 Coupe, а потрапив на це. ЧИТАЮ і думаю навіщо мірину фішка від ЗАЗ. А так толково написано.
Дякую за черговий роз'єм.
Як завжди корисна та інформативна стаття)))
