Вітаю всіх гостей та читачів мого БЖ.
Черговий запис із циклу "роз'єми Ланос/Сенс/Шанс".
Для швидкого пошуку попередніх записів, є посилання:
Роз'єм С101
Роз'єм С201
Роз'єм C202
Роз'єм С203<
Роз'єм С204
Роз'єм С205
Роз'єм С206
Роз'єм С207
Роз'єм С208
> Роз'єм С219
У цьому записі мова піде про не менш важливий роз'єм С203.Цейроз'єм призначений суто для силових проводів живлення всіх життєвоважливих споживачів. Живлення електросклопідйомників, світло (всіхвидів), центральний замок, мозок, годинник, магнітола, іммобілайзер (у кого є) та інших споживачів, а найголовніше — харчуваннябензонасоса.
Для тих, хто не знайомий (до цих пір) з призначенням проводівданого роз'єму, написаний цей запис.Фото для обробки тавикористання в даному записі люб'язно наданоDoubleTiger, за що йому велике спасибі! Завждивиручить і прийде на допомогу!

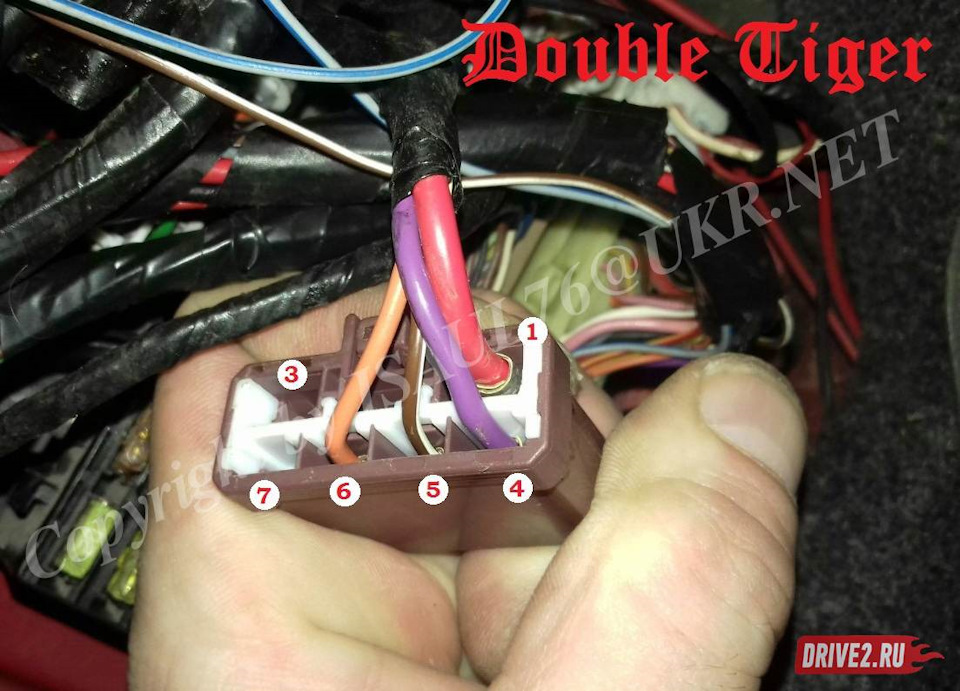

Номерація контактів

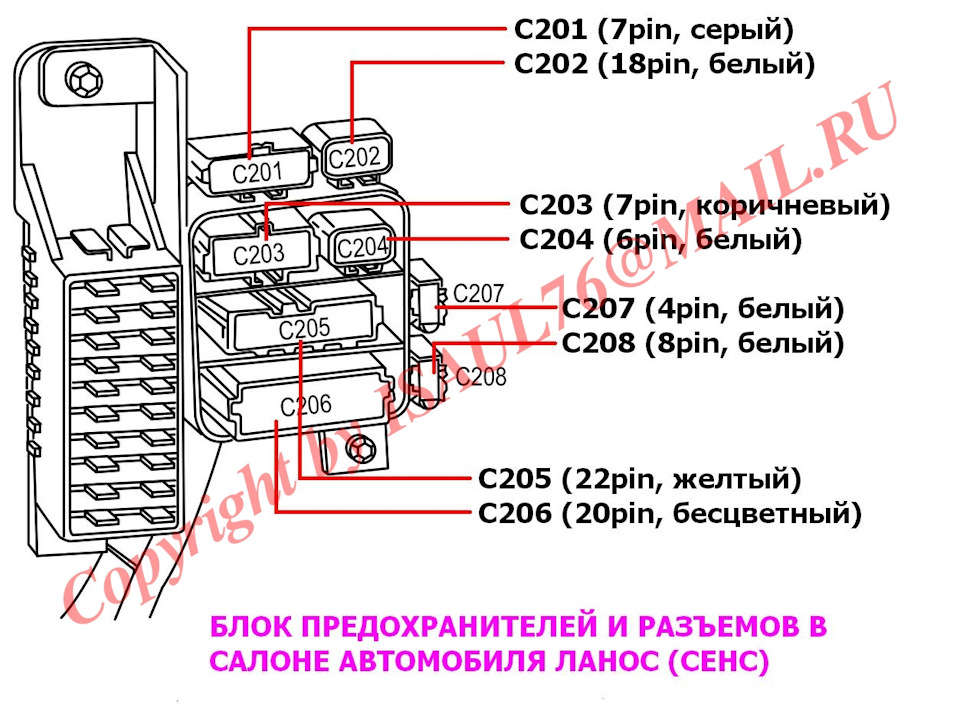

Місцерозташування.

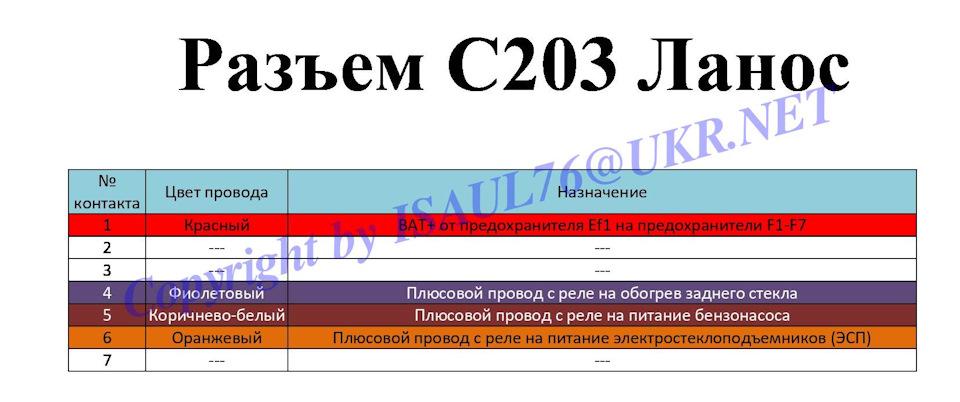

Призначення проводів
Буду радий, якщо запис стане комусь корисним.< br/>
Всім дякую за увагу.
Коментарі20
Добрий вечір! Підкажіть, будь ласка, якого розміру клема потрібна для підключення до 6 контакту? 4,8?
Типорозмір не знаю який. Але не радянські точно.
Добрий вечір! Не підкажеш де знайти в салоні провід задньої передачі на сенсі 13 роки, хочу ледарку замикати що б включалася аварійка.
Під пасажирським сидінням, є роз'єм С301. Ніжка #5, світло-зелений провід.
Спасибі
чудовий запис! спасибі! ось вже другий день потрошу проводку в пошуках проблеми бензонасоса знайшов таки, зовсім сум, саме в цьому роз'ємі предхоз натикав скруток, прямо за панеллю, а воно візьми все та й поплавилося ... сиджу тепер навіть не знаю як...
У мене порожня комплектація, без склопідйомників і ін. Вирішив підрубати погрій до виходу з реле склопідйомників. Поліз у блок з предами ставити звичайне 4х/5ти контактне реле (благо проводка і контакти були з заводу. добре помітив, що розпинування з...
Помаранчевий провід у версії Т-150 повинен заходити на дверний роз'єм С351. Але ніяк не на С361 теж. Боюся, що трасошукачем ви відстежили проходження самого ланцюга, а не помаранчевого дроту.
Не не не, Я потім ще й продзвонив, йде по лівому борту в ліві двері, а так само по підлозі під сидіннями на праві двері. (правда в правих дверях змінює колір з помаранчевого) щоб живлення приходило на обидві двері, інакше як будуть працювати кнопки н...
Дякую за корисну інформацію. 👍
У мене 5 і 6 пін поплутані місцями) Чудо Зазовської збірки!
Як завжди, корисна і пізнавальна стаття)))Когла відключив роз'єм, то зникли і магнітола і освітлення салону)))
Так і повинно бути. І бензонасос теж замовк((( разом з мізками.).
На рахунок насоса та мізків - не знаю, вони в той час нічого не качали і не думали, коли я в зручній позі був)))
Жах якийсь. У темряві і без музики😯
А ти пробував, з твоїм зростанням, там, у ногах водія, щось робити? Вкрай не зручно!
Ще скажи що знаєш мій зріст. Нема чого скаржитися, суєш свій ніс куди не потрапивши, заважаєш Леді жопель свій возити.
ні, звичайно не знаю))) щось на кшталт 192 см, але не знаю))) не заважаю, а на прохання дуже шанованої людини підмогти))))
Що б так жив))))174)))
Значить є куди рости))) У мене 183 ... і реально незручно там колупатися (((
