Радий вітати всіх своїх передплатників!
У той час, коли в багатьох країнах оголошено карантин, багато людейі я в тому числі сиджу вдома і сумую.< Ось для покращення світлазі штурманського плафона вирішив перевести його на LED діоди, прицьому не на стандартні лампочки, а на світлодіодні плати. Болячемало досвіду, але товариші в біді не кинули.
Першим, хто мене штовхнув на цю "провокацію" бувDoubleTiger Завдяки йому, ця справа не була закинутана підлогу шляху. Макети плат прототипів були люб'язно наданіSenjolken .
Але щось пішло не так, і справа з виготовлення практичнозупинилася, але на допомогу підключився Shultz67, який порадивскористатися напрацюваннями kvlads, Daewoo Nubiraсвітлодіодні плати освітлення салону.

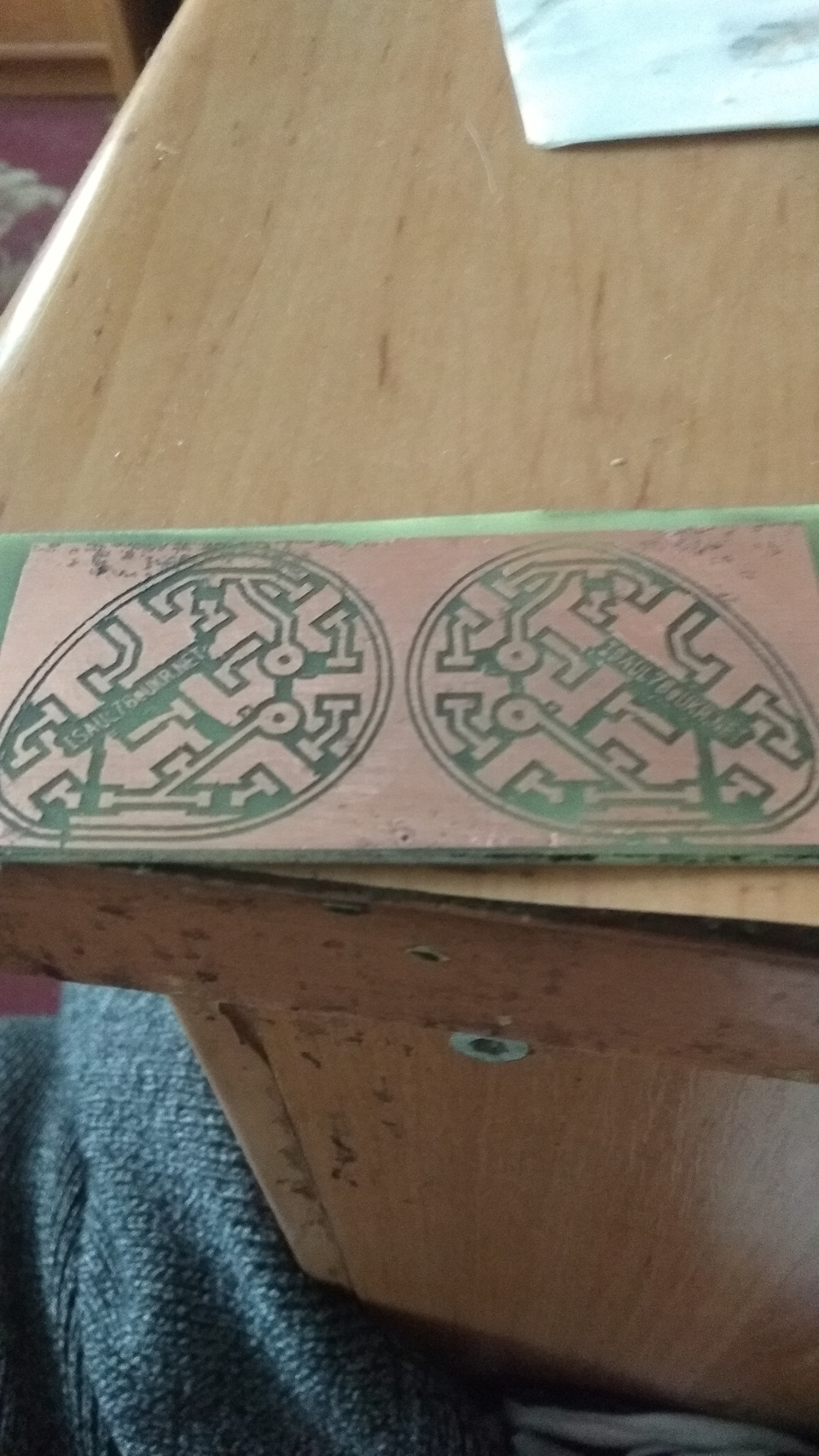

За допомогою програми Layout були намальовані плати, роздрукованіна лазерному принтері та витрачені на оліті.

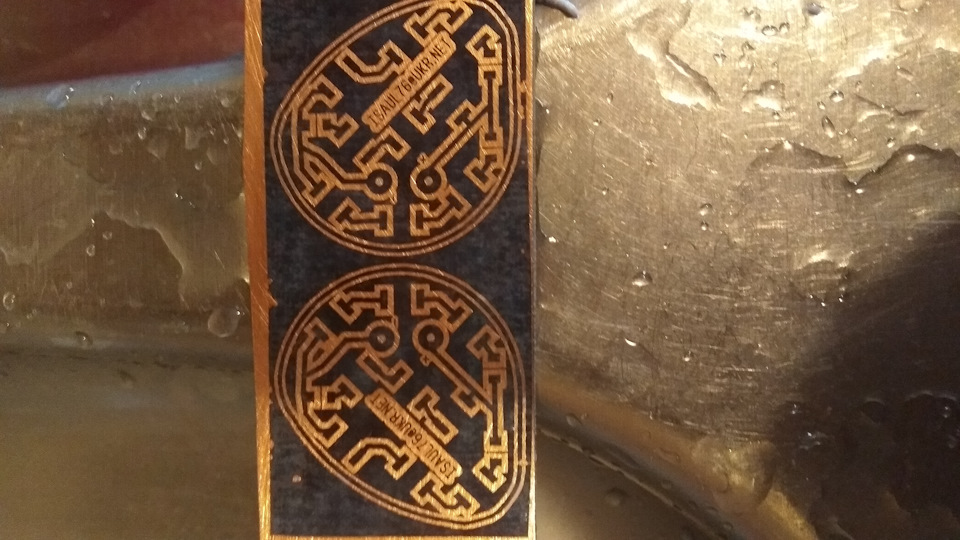

Вигляд після витравлення

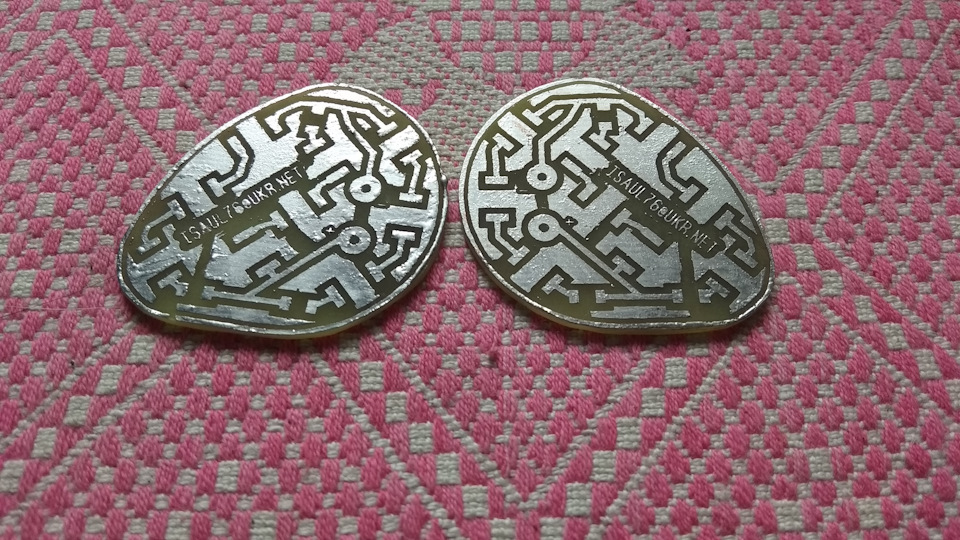

Вирізані та залужені плати готові під пайку.

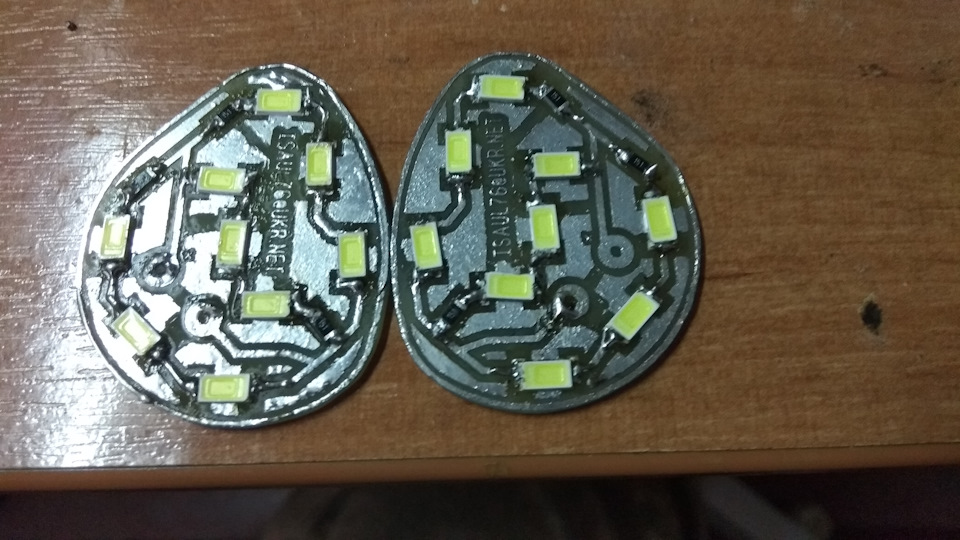

Світлодіоди та резистори попаяні. Залишилось підключити.

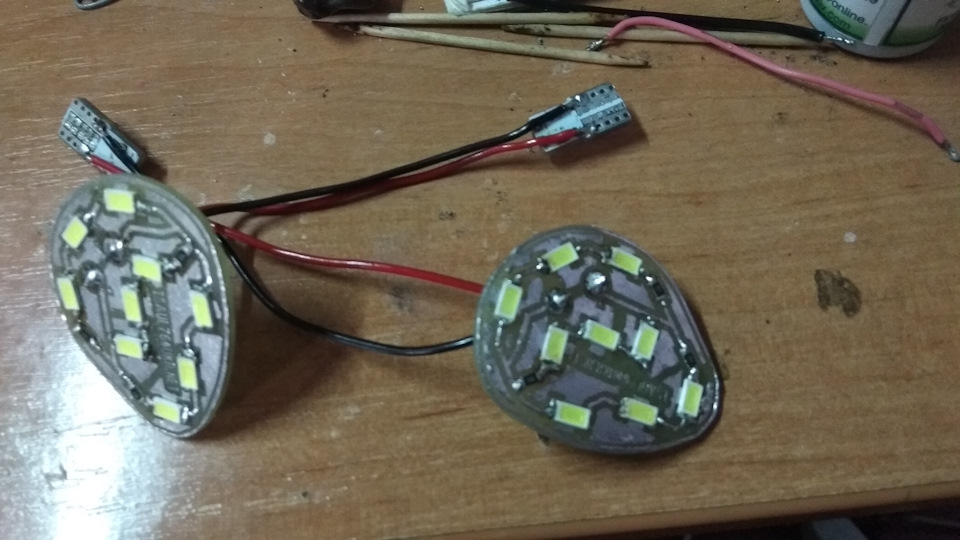

Плати з перехідниками під патрон — готові
Для кріплення плат усередині плафона використовував пінопласт, обклеєний з двох сторін двостороннім скотчем. Зі скотчем
Плати всередині штурманського плафону
Плати в роботі
Ну і наостанок, відео роботи підсвічування…
Всім дякую за увагу.
Коментарі16
Дуже сильно морочитися треба, у Китаї купив лампочку з 18 діодами, поставив, і все круто) ціна питання 22грн))
Радий, що в тебе вийшло, і не було закинути в довгу скриньку))) А на світ досвіду - не прибідняйся, ми то знаємо і пам'ятаємо 😉І так, 18 світлодіодів, це дрібниці, в порівнянні з моїми двома плафонами по 30 світиків у кожному 🤣
Ну, світить і добре)
І добре світить)))
Ну 9 світиків таких - не мало
Ну принаймні краще, ніж лампочки, що були до цього 😉
Ну хз, я замінив нещодавно плафон, і поки залишив стокову лампу розжарювання. Тепер у мене в салоні тепле лампове світло.
Я не любитель лампового світла, мені більше холодний подобається)) І знову ж таки, кожному на любителя 😉
А це, ще краще)))
Я ВАМ НІВЕРЮ ВИ ВСЕ брехати! Якщо в справі замішаний doubletiger і його нік був згаданий першим, то що за біле непорозуміння?!
Яке біле непорозуміння?
Тигр - це тільки червоні світлодіоди.
Червоні світлодіоди - фірма для авто LADY in RED. Для решти - інші кольори)))
Я ж не тільки червоних світлодіодів повелитель🤣Я і потримати одного можу, ще багато чого 😉
Замість резисторів краще поставити лінійний стабілізатор струму для світлодіодів.
Вивчаю Вашу пораду.
