Ну що, і мій час прийшов це зробити:)
Відразу обмовлюся, діяв по 2м мануалам користувачів islamov іmihazify. Там все доступно описано, я лише узагальнив, я лишеузагальнив. .

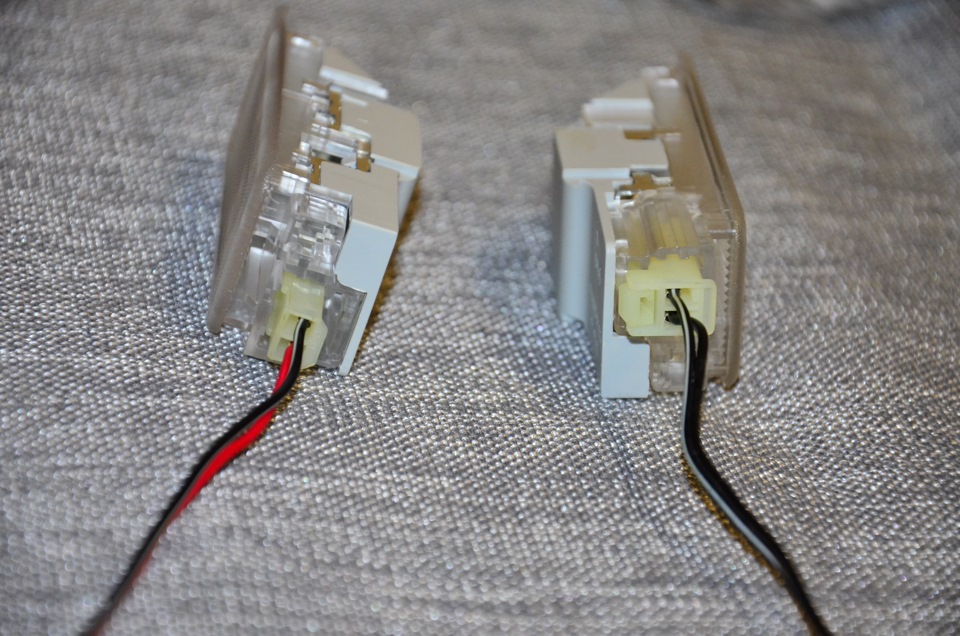

Замовляв плафони, проводку від Geely, роз'ємів для плафонів унаявність не виявилося, тому підрізав ті, що були у проводці.

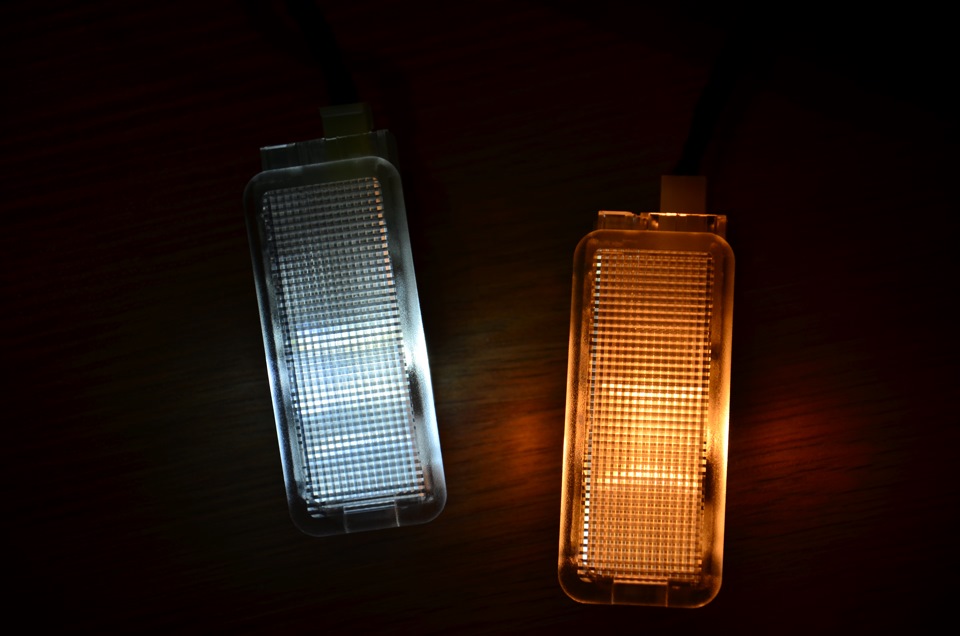

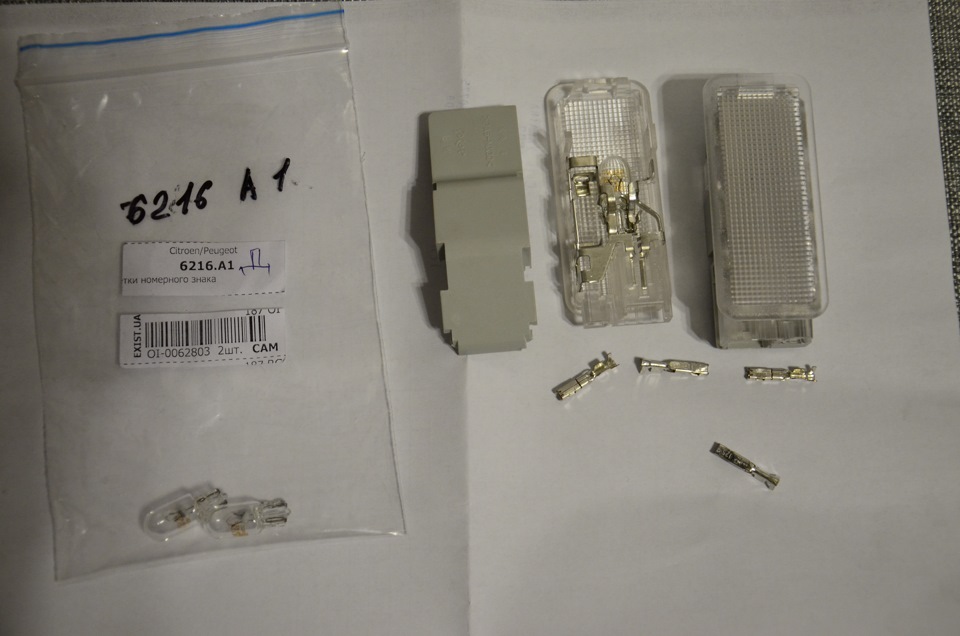

Запчастини на фото:6216A1Одразу купив пару led ламп (китай noname, подивимося на скількивистачить), полярність визначав методом тику, підключаючи плафонидо БП компа:

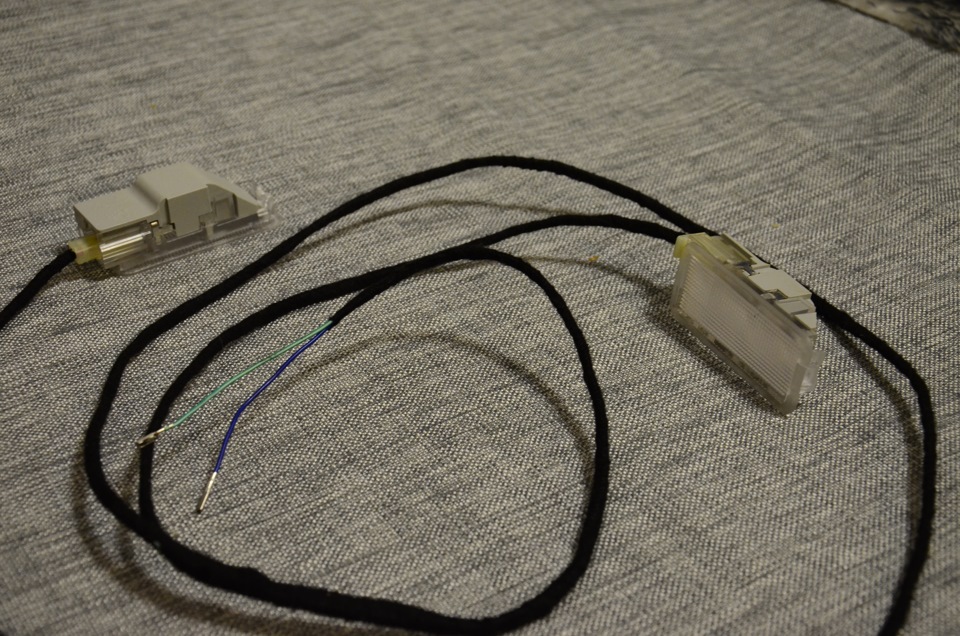

Провода обмотував тканинною стрічкою:

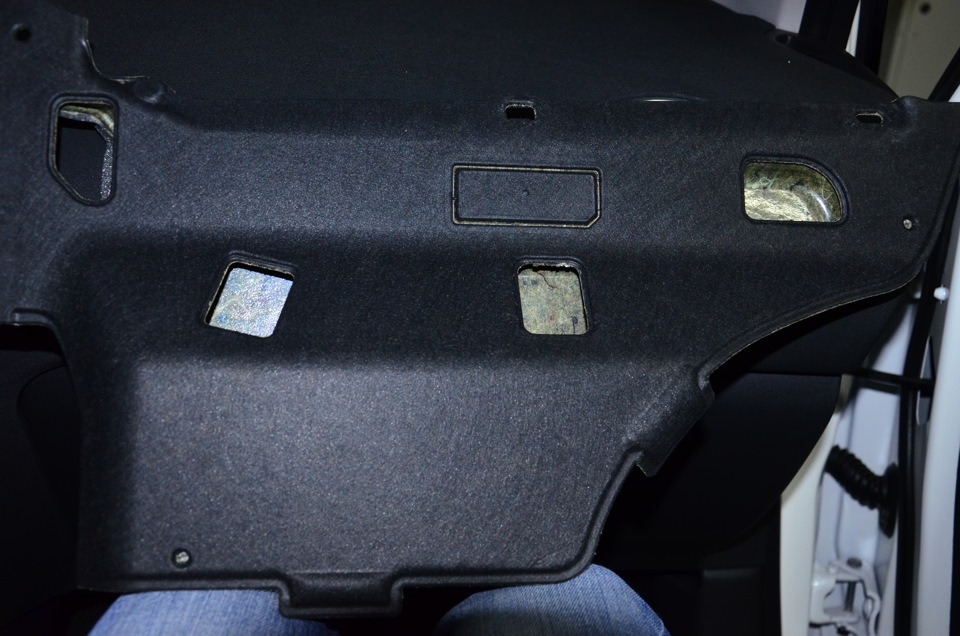

Місця кріплення плафонів виколупував:
до
після
>
Бічні накладки центрального тунелю зняв, хоча за певної вправностіможна було б протягнути провід за блоком клімату і беззняття:Штекери проводів виколупав все з тієї ж проводки Geely, плюсовий провід у зелений блок підійшов ідеально, а ось мінус учорний блок не хотів влазити, намучився, ще й робив усе у паркінгу, темно було.
Результат:
П.С. Правила відключення/підключення акумулятора при роботі зблоком BSI описані ТУТ, чекав клацання реле як і належить передзняттям клеми. Запрацювала нормально, але наступного дня машинудовелося відчиняти із замку дверей. Тому рекомендуюпереініціалізувати ключ (див. Інструкцію до авто, стор. 80) післяпідключення акумулятора.
Коментарі13
а просто самим не можна проведення зробити всі клеми можна купити на ринку, а також проводи і т.д. Головне знати куди підключати
Звичайно можна. Я те що зробив - дроти спаяв з клемами і штекерами ... Просто щоб не ходити на ринок не шукати те, не знаю що, пішов журналу іншої людини.
А проводку від Gelly MK де замовив?
все той же exist
Немає.(
залишилося звичайно багато зайвого, якби знати, які саме штекери потрібні, краще все окремо замовити або знайти
Зрозуміло, а взагалі штатних проводок до плафонів невже немає?
Мені здається на заводі роблять пачку проводки залежно від комплектації, і окремо такі речі не продають. Хоча хтось його знає.
Швидше, так ... шкода ... Був із задоволенням поставив потрібну фішку!
На останньому фото видно, що панелька не сіла зайвий щілинка з'явилася - або так задумано)))
хм, не знаю як було спочатку, але тепер доведеться зняти і перевіряти ще раз) кліпси все ж таки підійшли
а на який ляд тобі ноут там
D схему підключення дивився
