Вітаю всіх передплатників і випадково забрели в мій БЖ читачів.
Довго нічого не писав, все часу не вистачає, ось вирішив потихенькупочинати.
<
На багатьох Ланосах, кнопка ЗПТФ (задні протитуманні фари)підсвічується лише габаритним світлом. На кнопці є "вічко", алевоно не активізоване.

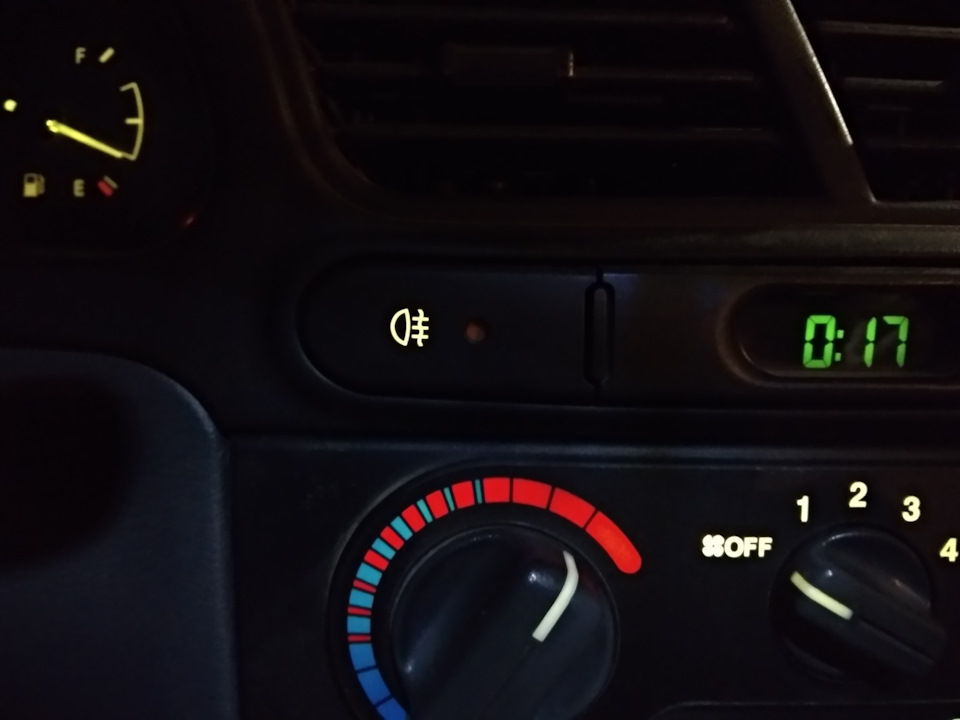

Ось так і в мене підсвічується кнопка ЗПТФ

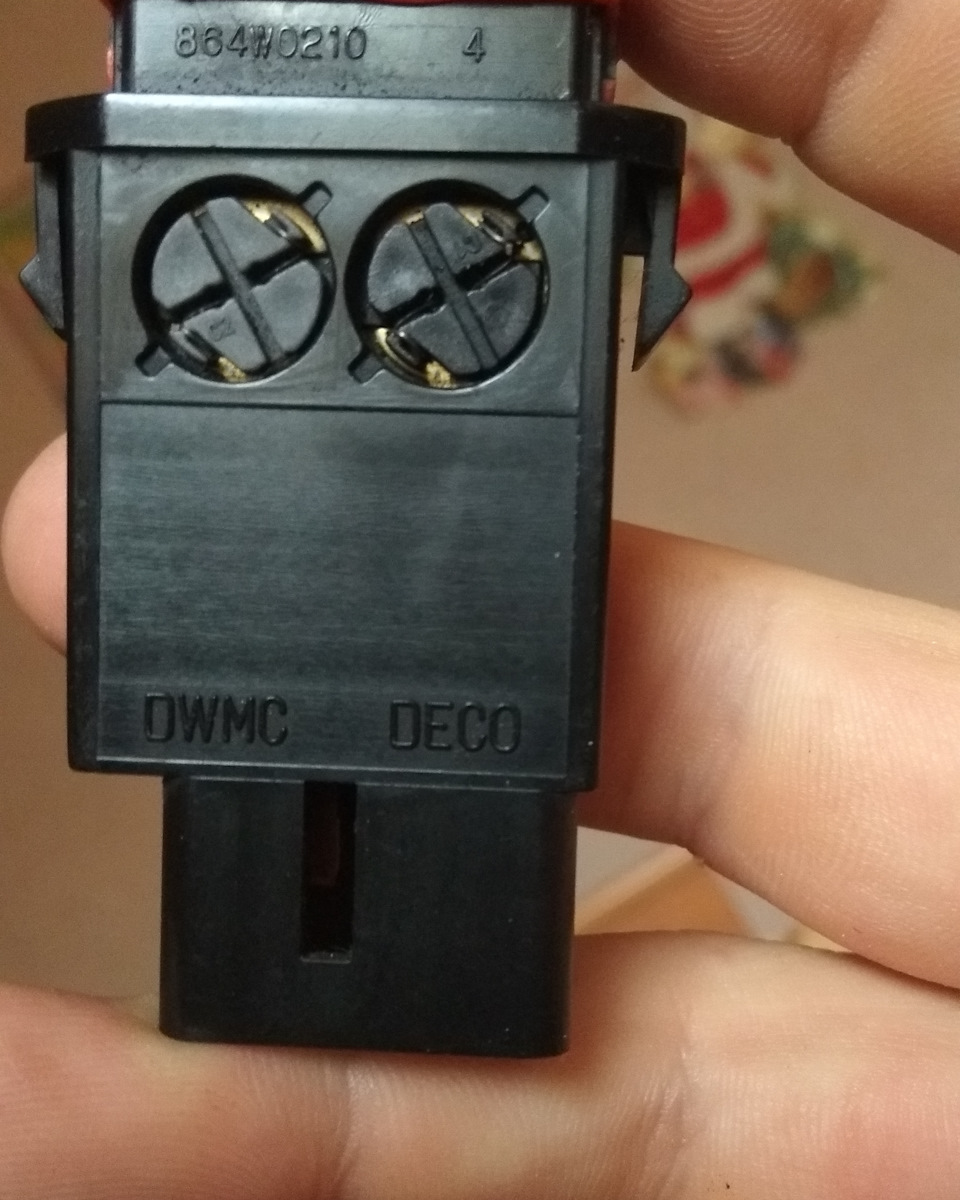

Почав вивчати цю тему і з'ясував, що кнопка ЗПТФ є принаймнідвох видів:з однією лампочкою (тільки підсвічування), і з двомалампочками (підсвічування і робота). Лампами З придбанням менідопоміг STA-LK-EROK, за що йому величезне спасибі! Ось такого планунеобхідна кнопка ЗПТФ. Ну а далі, справа за малим, електричначастина.
Якщо вилучити кнопку ЗПТФ з панелі, і від'єднати роз'єм, то вбільшості випадків ми побачимо ось таку картину:

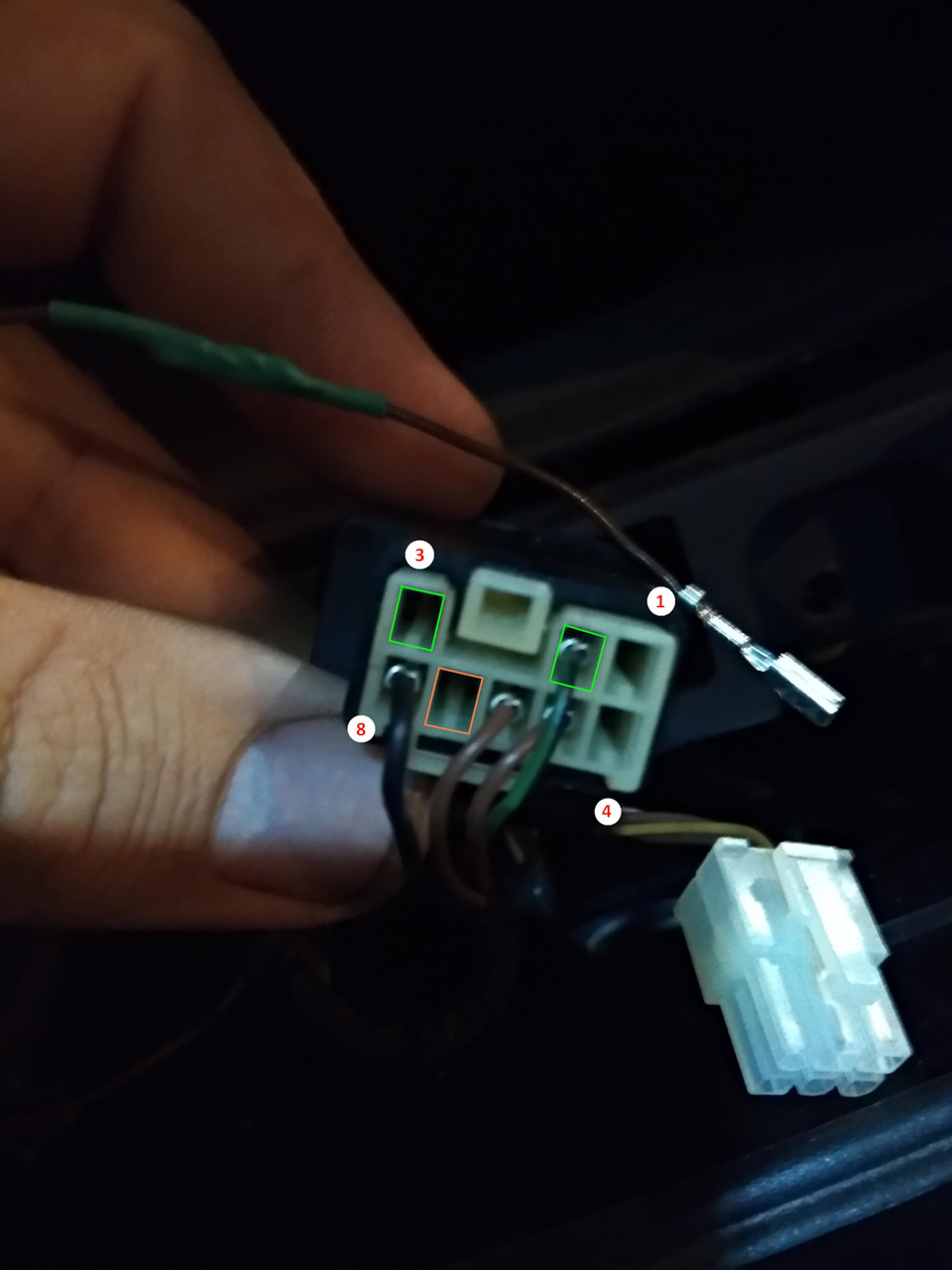

Роз'єм ЗПТФ та його нумерація
Як бачимо, контакти №3 та №7 не задіяні.
Це якраз і є контакти другої лампи індикації включення!
Для того, щоб активувати роботу другої лампи, нам необхідноз'єднати контакт №3 із масою. Вона знаходиться поряд на ніжці №2. Іконтакт №7 з'єднати з плюсовим виходом на ЗПТФ.
Робимо перемичку між контактом №2 та №3.

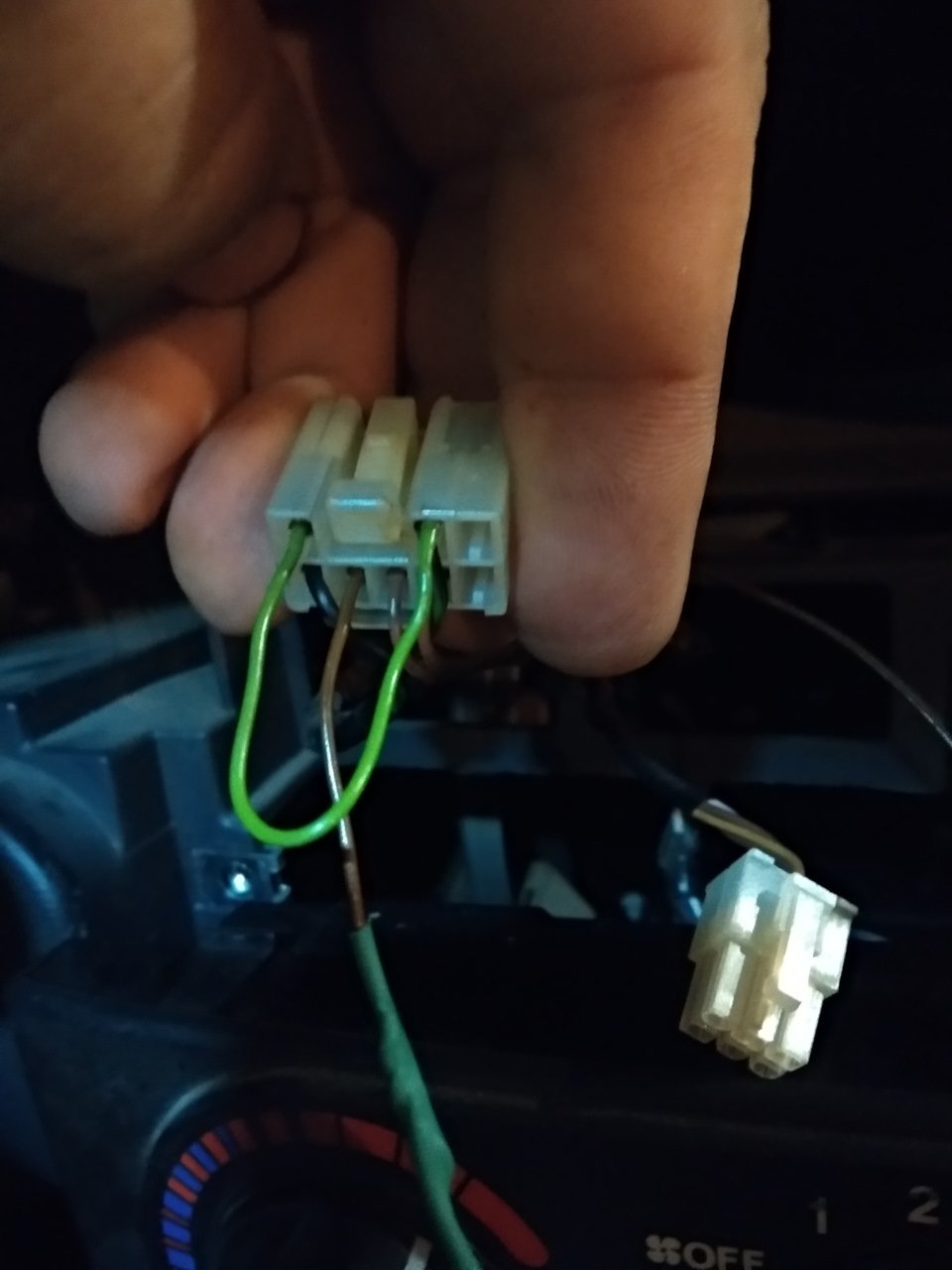

Ось така перемичка
А від контакту №7 ведемо коричневий провід на ніжку №8 панеліприладів.
ТУТ ПОПРОШУ ПРИДІЛИТИ ОСОБЛИВУ УВАГУ!
Контакт №8 на панелі приладів — це індикація роботи ЗПТФ.
У ДЕЯКИХ МОДЕЛЯХ ПРИЛАД ЦЕ БУДЕ КОНТАКТ №17
Далі все ізолюємо, підключаємо і радіємо виконаній роботі.

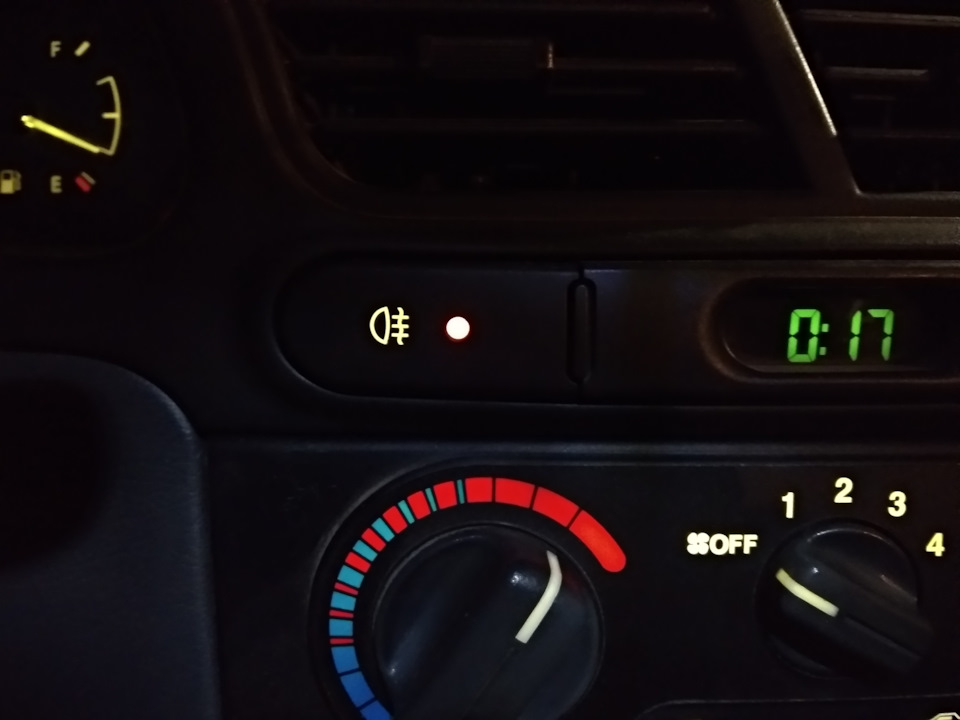

Ось так тепер сигналізує кнопка ЗПТФ при включенні
>
PS Наступна на черзі кнопка аварійки. Що я з нею робитиму — унаступному записі за кілька днів.
Коментарі20
На кнопці зптф є око яке не світить, у чому причина ще не розбирався, може просто лампочці хана. Так розумію він повинен світиться при включених зптф
Спочатку перевір, скільки лампочок у кнопці
У мене на 8 пін приладки індикація передніх птф. Може переплутано але індикація є що передніх що задніх тільки не звертав увагу на піктограми
У польських та корейських приладах індикація птф і зптф розташовані навпаки.
У мене польська, поміняв на приладку з тахометром теж польську, при підключенні передніх птф виходячи з форумів вивів індикацію на 8 пін.
Відмінно. Потрібно в себе подивитися! Звідки приходить індикація ЗПТФ на приладку? З чого підходять піни роз'єму ЗПТФ?
Від реле задніх птф. А реле це в торці торпеди. Ось тільки реле може бути гібридно-зелене. Або окреме.
Дякую, а мами, тата з чого підійдуть?
З донорських роз'ємів.
А мами/тата, можна купити в неті. Можна замовити з Китаю, але упаковки по 1000-2000шт. і їхати будуть нешвидко. Я собі брав 100 мам і 50 пап. Цінник у них 3.5 і 4 грн/шт.
Якщо є отвір під лампочку, повинна бути лампочка, якщо повинна бути лампочка, вона повинна світитися))
А якщо немає лампочки та отвору, то ми їх зробимо!
Ти як у воду дивився 😅
Мені подобається твій підхід 😉
ну ось паразит))) взяв, і випередив)))
У великій родині, еб*льником не клацають)))
тут ти правий)) тому я ж у доброму розумінні))))
О, чудово, тільки вчора крутив у руках цю кнопку на 2 лампочки, тепер підключу)
Чекаю звіту)))
Готово 🤣
