Я радий вітати всіх читачів свого БЖ.
Як і обіцяв у попередньому записі (правда трохи з запізненням), закнопкою ЗПТФ, зазнала доробок і кнопка Аварійки .
З моменту покупки автомобіля в салоні, мене не залишала думка, ачому сама кнопка (точніше індикація на ній) не блимає разом зповоротами під час включення аварійки.

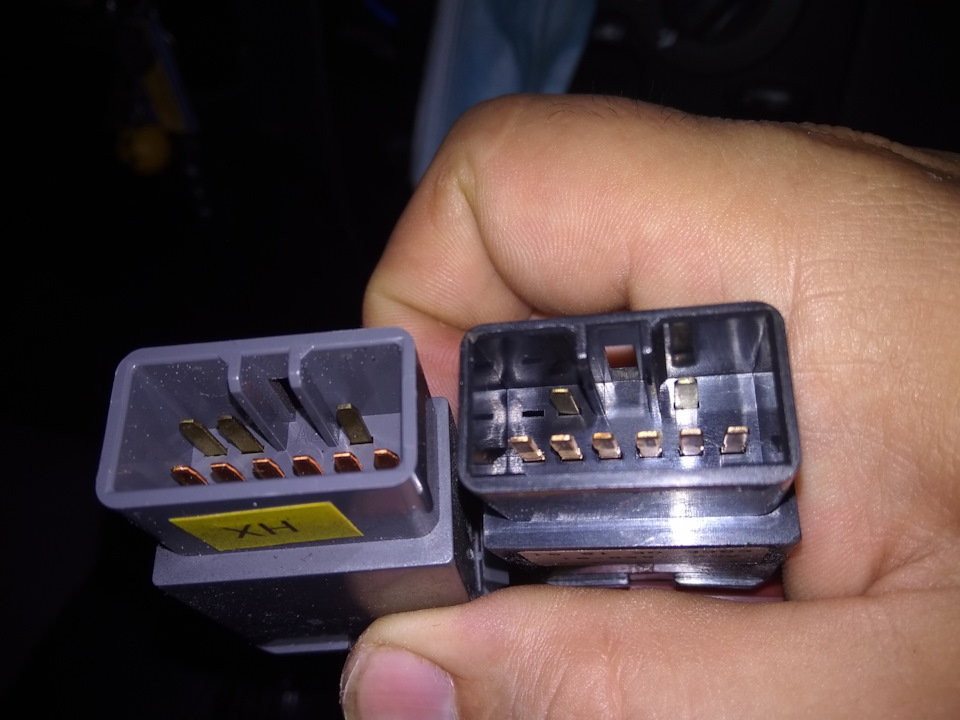

Довго мене мучив питання, як зробити так, щоб кнопка моргала саме звключенням аварійки, а не будь-якого повороту.Де взяти такийсигнал? Або як його скоммутувати? однієї з кнопок, якраз і є менінеобхідний сигнал.Цей сигнал був призначений для індикації аварійкина приладовій панелі приладів. - придбана Є контакт №4

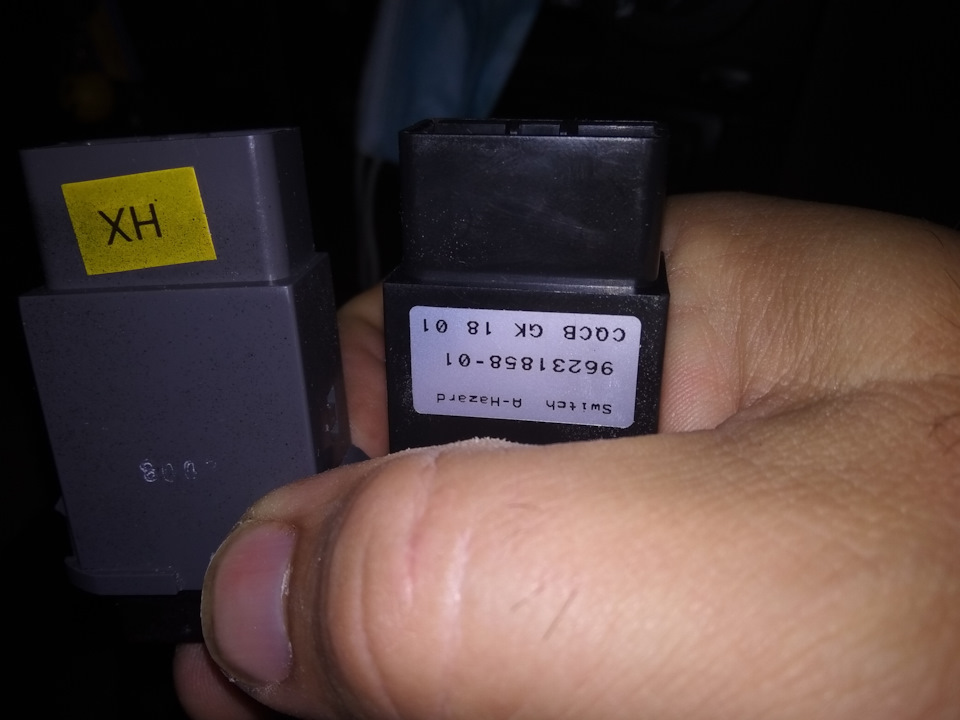

Нам необхідна кнопка з написом НХ.
Далі, висловлю своє бачення на рахунок індикації кнопки аварійки.Вдень кнопка не горить. Якщо натиснути кнопку, індикатор на кнопціблимає. Вночі кнопка горить постійним вогнем. При натисканні накнопку, індикатор блимає.

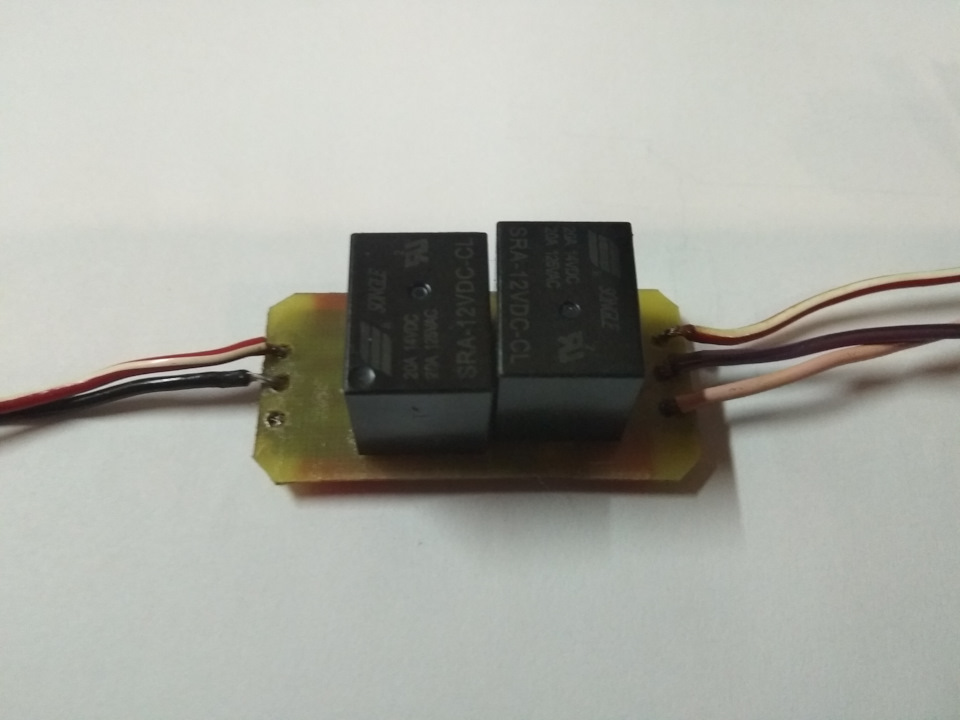

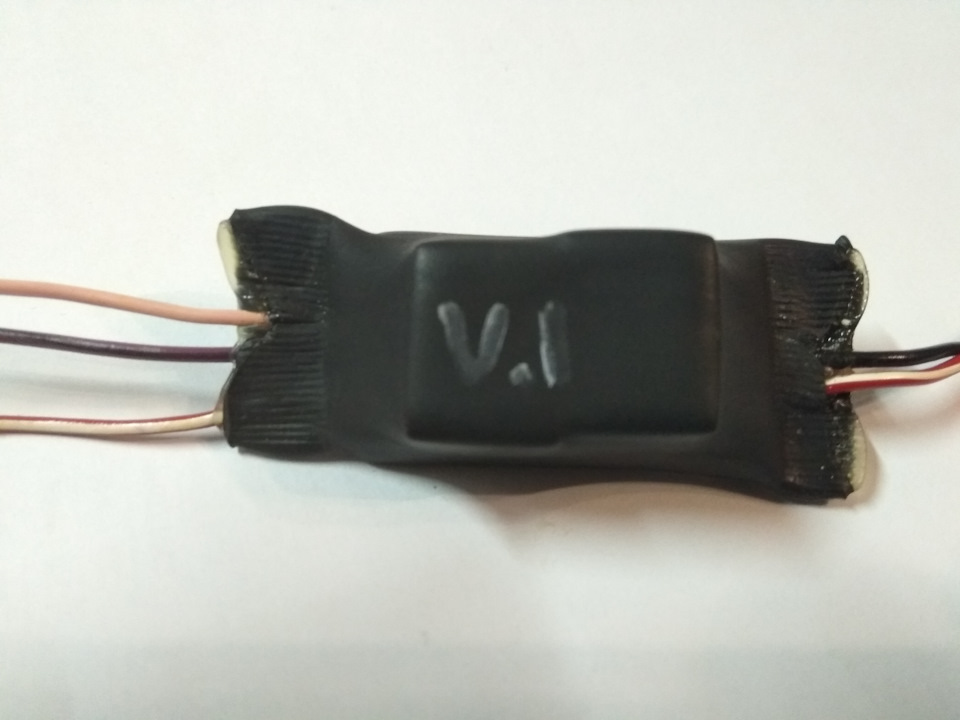

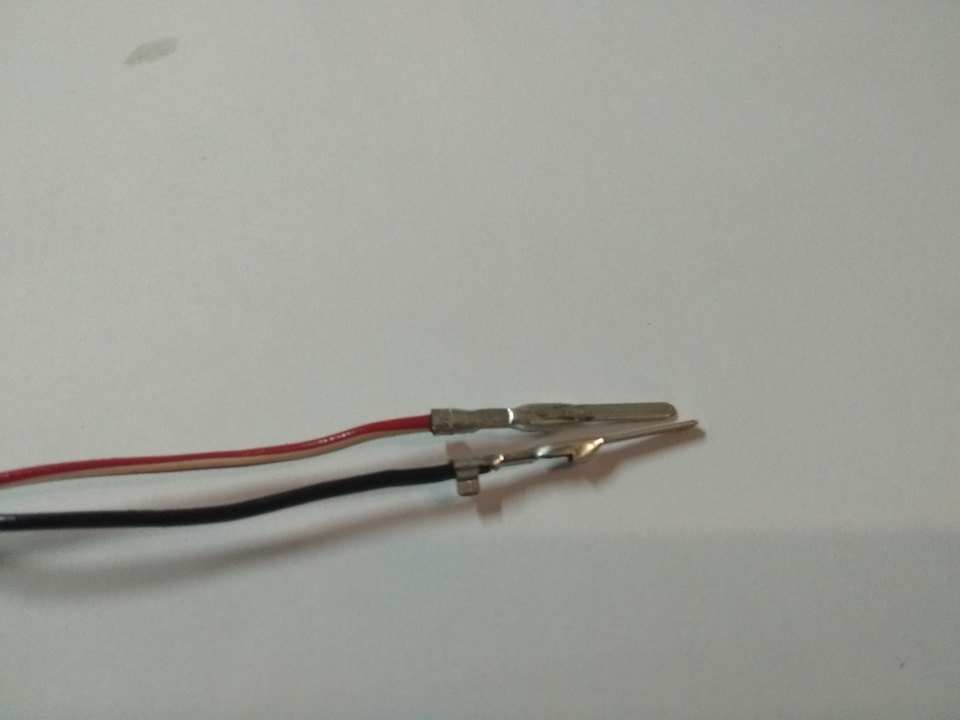

Ось згідно з такими вимогами, намалював найпростішу схемку на реле.Витруїв хустку, припаяв дроти з контактами тато/мама і пішоввстановлювати в автомобіль. — контакти у відповідь
Далі підключаємо за схемою. 2, 3, 4 - нові контакти. 2', 3', 4' —вилучені контакти з роз'єму
Підключаємо плату, і радіємо отриманому результату)))
Коментарі6
Відмінна робота, як завжди! Давно хотів таке))) Повторимо 😉
А якщо на приладку вже йде цей сигнал, його можна за ідеєю і на кнопку підключити?
Можна зробити простіше. Замість габариту завести миготливий плюс. Але тоді підсвічування кнопки не буде
Ух ти, прикольно. А в мене світиться кнопка, а на приладку моргає трикутник і поворотники
У мене на приладці (Рижка) немає індикації Аварійки. Тільки два поворотники блимають.
Аналогічно.
