Універсальне підсвічування бардачка NIGHTON BL-3 LED

Я вже не перший, хто купував пристрої фірми NIGHTON і встановлювавна своє авто. І у мене це вже не перший пристрій.
Ввічливе освітлення салону NIGHTON CL- 6 Версія №1
Ввічливе освітлення салону NIGHTON CL-6 Версія №2
Підсвічування замку запалювання NIGHTON SLR-45

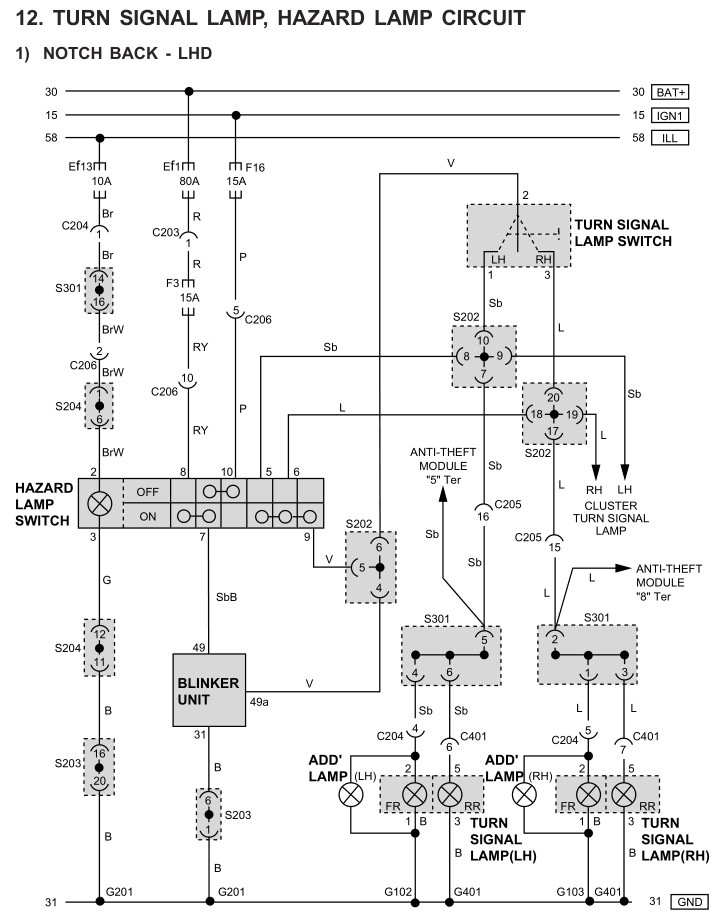

Схема англійка Не ЗАЗівська (її немає)

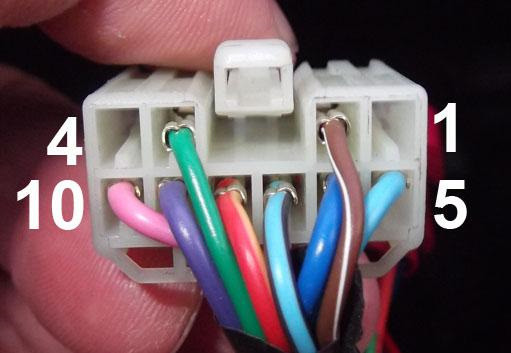

Знайшов для ознайомлення в інтернеті фото самого роз'єму зпроводами. )
І приступив до перегляду фото та відео супроводів на самому сайтіNIGHTON.

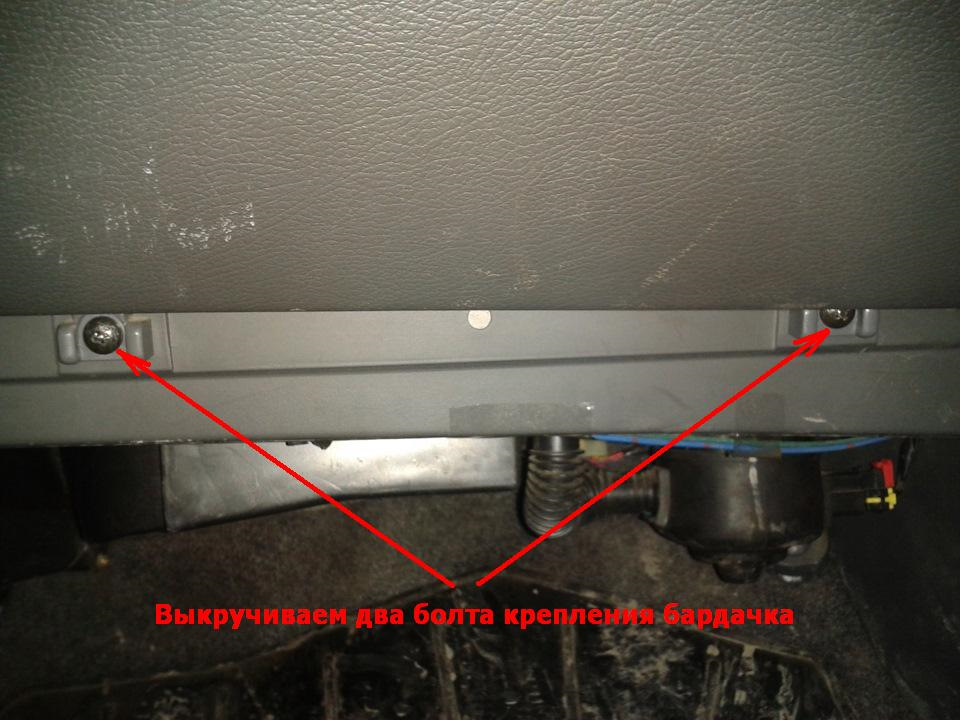

Переглянувши перші хвилини відео, приступив до встановлення ПершеА. Пропонують виштовхнути кнопку аварійки рукою з бардачка. Не знаюв кого якась рука, але моя рука туди не влізла. Тому довго недумаючи, відкручуємо два болти кріплення бардачка знизу (підбардачком). Знімаємо сам бардачок і отримуємо більш зручний доступдо кнопки аварійної сигналізації.

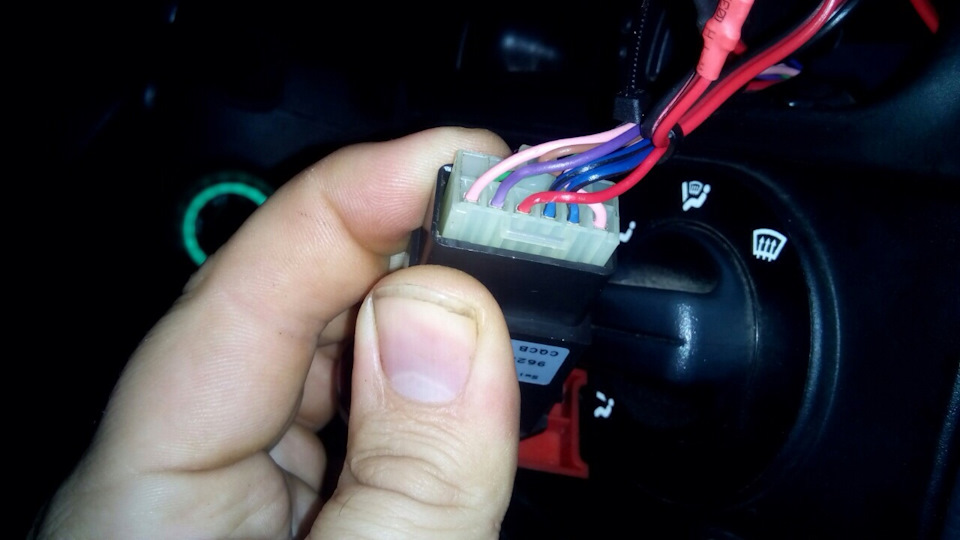

< Виштовхнувши (насилу) кнопку назовні, очікуючи таке побачити, знайшов часткову різницю в кольорі проводів. Зверху кольоризбігаються знизу не зовсім. Проте з проводів, що мене цікавлять, аце зелений — мінус і червоно-жовтий — плюс, були на місці.

Фото з сайту NIGHTON

Ще раз, для більшої впевненості, вирішив переглянути відео насайті до кінця. І був приголомшений!

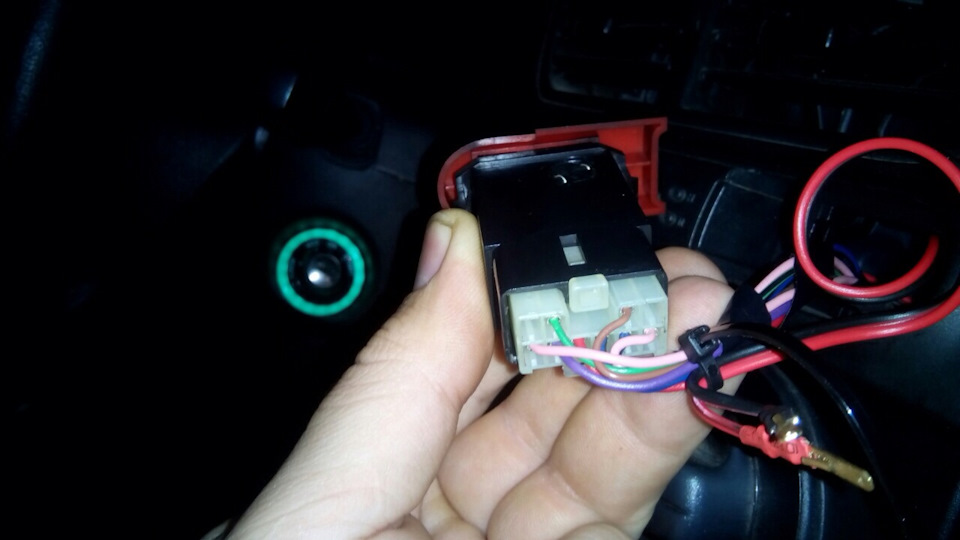

У самому відео, мінусовий провід (чорний), підключають не до "зеленого" мінуса в роз'ємі, а до "коричнево-білого" плюсу. Прицьому все працює. Я розумію, звичайно, що в цьому випадку, завідсутності плюсу на коричнево-білому дроті (провід підсвічуваннякнопки), мінус прийде на плату через лампочку. Лампочка буде у ролізапобіжника. Але як поведеться плата при включенні габаритів? Абояк поведеться у разі встановлення світлодіода в кнопку замістьлампочки? Помилка з підключенням мінуса (чорний провід), підключивмінусовий провід до зеленого дроту. Експериментувати не схотів. Ажнадто дорого обходяться зараз експерименти! Моє підключення Тількипідключив, і яскраве світло вже різало очі! За допомогою ватноготампона та спирту, протер місце встановлення самої хустки танаклейки на кришці бардачку.Зачекавши 10 хвилин, приклеїв всезгідно з інструкціями. Провід під торпедою закріпив додатковимистяжками.

Плата на місці
Наклейка теж. >

Після встановлення залишився задоволений! Всім рекомендую! Тількибудьте уважні під час підключення!
