Усім читачам мого БЖ сонячного дня і ясного неба над головою! Уцьому записі, на прохання читачів я хочу детальніше зупинитися наспособі кріплення саморобних задніх ЕСП всередині задніх дверей. Яквиготовити саморобні задні ЕСП на Ланос-Сенс описано тут І яксказано в цьому записі, отвори під мотор-редуктор не збігаються іззаводськими, тому приступимо до роз'яснень, приношу свої вибачення, що приклад показаний не на машині, так як задні двері вже заклеєніі зібрані.
Отже, після встановлення та закріплення направляючої лижі, прикручування скла у нас залишається одна проблема — це кріпленнямотор редуктора.

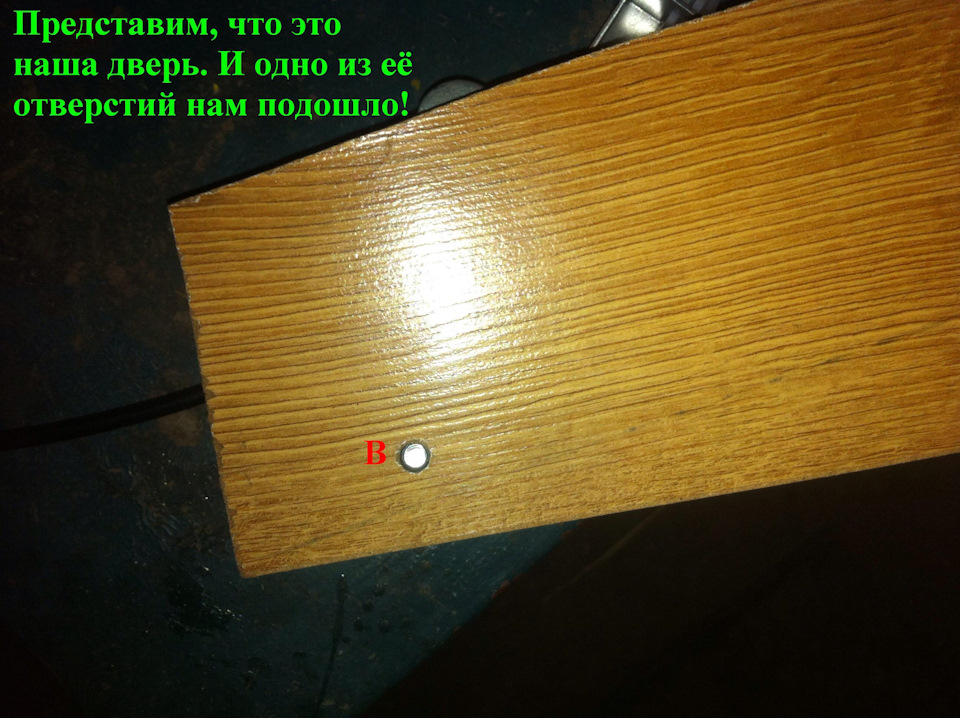

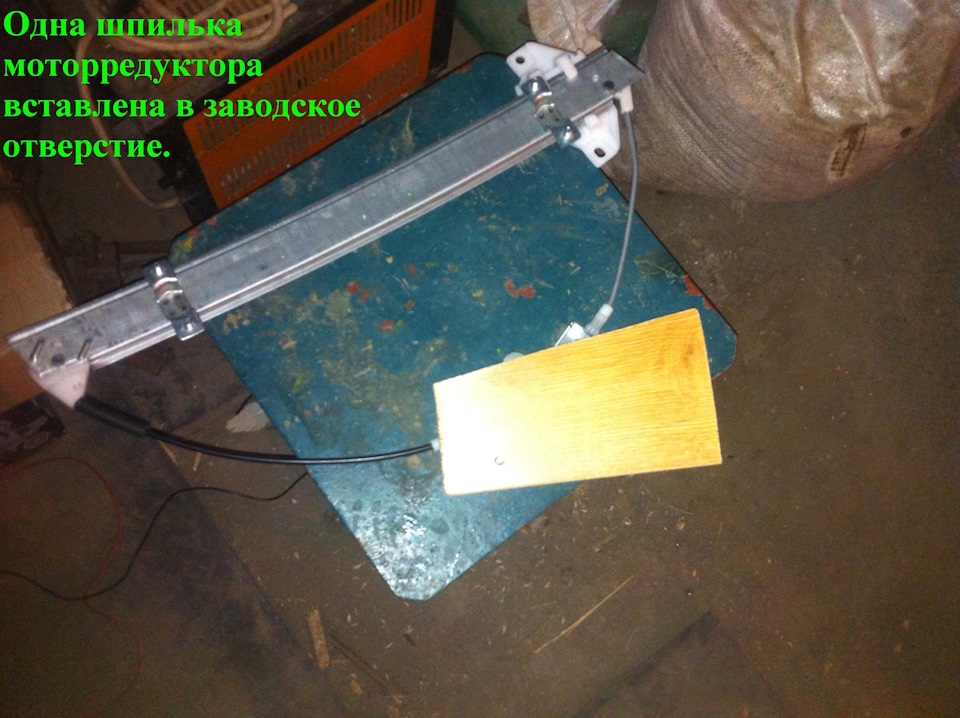

Скажемо так. Одну шпильку в цей отвір. А далі згадуємо курссередньої школи, геометрія 7 клас, побудова трикутника за допомогоюциркуля.
У нашому випадку з допомогою штангенциркуля, хоча за відсутністюпіде і звичайний циркуль.

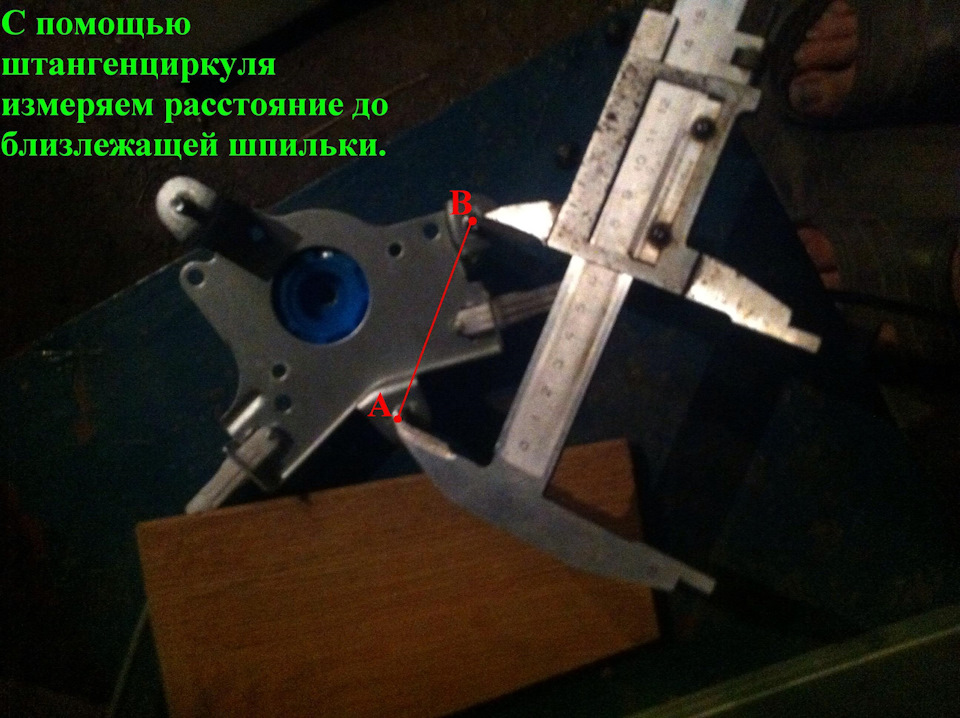

Нехай шпилька, яка вставлена в отвір, буде нами покликана якшпилька "в". За допомогою штангенциркуля вимірюємо відстань донайближчої шпильки "а".

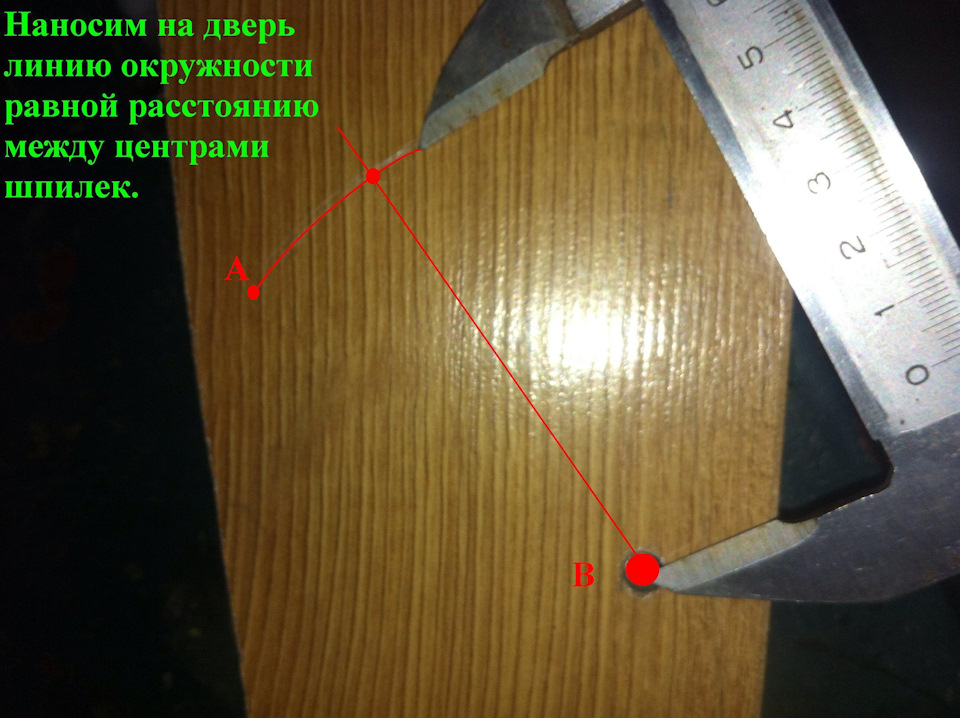

І далі цим розміром наносимо кругову лінію на двері авто з центрушпильки "в".
< /p>
В отриманій точці "а" свердлимо отвір. До неї потрапляє другашпилька мотор редуктора.

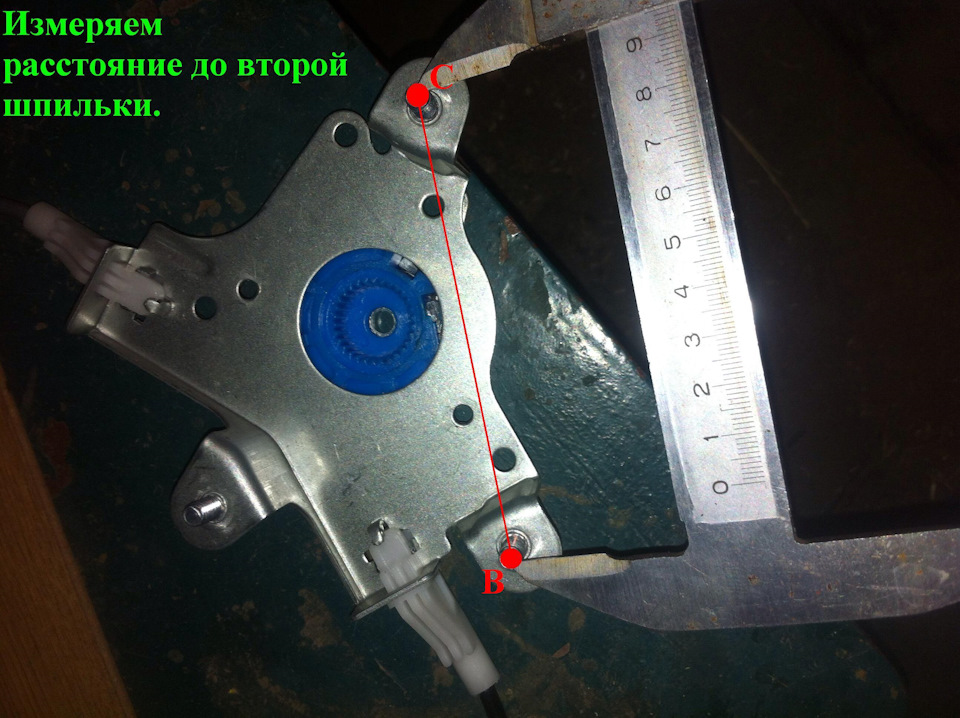

Далі вимірюємо відстань від точки "в" до третьої шпильки "с". Надвері автомобіля.
Робимо третій вимір. Від точки "а" до точки "с". І аналогічнонаносимо на двері кругову лінію. У точці перетину двох круговихліній отримаємо точку "с". Свердлимо отвір і бачимо як у ньогозаходить третя шпилька. Ось цим способом я розмічав отвори на обохзадніх дверях. Усі отвори збіглися! Головне — це точністьвимірювань! Ось один із варіантів, навіщо нам потрібна в життіГЕОМЕТРІЯ)))
Коментарі10
Спочатку хотів так і робити але потім ліньки взяла гору ... Все сталося миттєво як тільки в руках опинився листок паперу А4. Приклав, натиснув і вирізав отвори. Але коли треба було тросики підганяти все повернулося до листа дсп. Довелося і лижу закрі...
геометрія-сила. а чи не можна просто прикласти і відзначити? все ж таки дзеркально один до одного. до правих дверей прикласти лівий есп і навпаки
Можна звичайно. Але інженерна освіта не дозволяє)))
Справжній Кулібін-браво!
Дякую!
Прям анекдот згадав Зустрічає вчитель математики учня свого колишнього, і каже - Слухай, а не міг би ти зайти колись мені на заняття, розповісти учням, де тобі в житті знадобилася математика? - Та в принципі можу, чому ні? Ну приходить він, і розпові...
Прикольний метод.Прям школу згадав)))
Згадуйте, згадуйте))) Стане в нагоді!
Я до тебе приїду)
Дата?
