Давно помітив, що тих пауз роботи двірників, які задають звичайніперемикачі двірників, мені не вистачає. Чи то пауза занадтокоротка, чи занадто довга. Необхідної золотої середини немає. Булодва варіанти. Модернізації Перший установка реле з програмуваннямпаузи Другий - установка перемикача з регулюванням паузи Зупинивсяна другому варіанті.

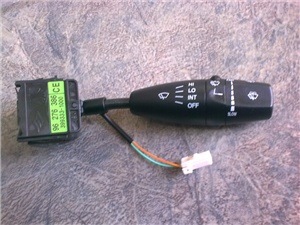

На розбірці придбав Б/У перемикач з бонусом - реле. > От такийперемикач. (фото не моє)
Перемикач дістався разом з обома частинами роз'єму паузи тареле.
Для підключення зняв кожух, від'єднав рідний перемикач.

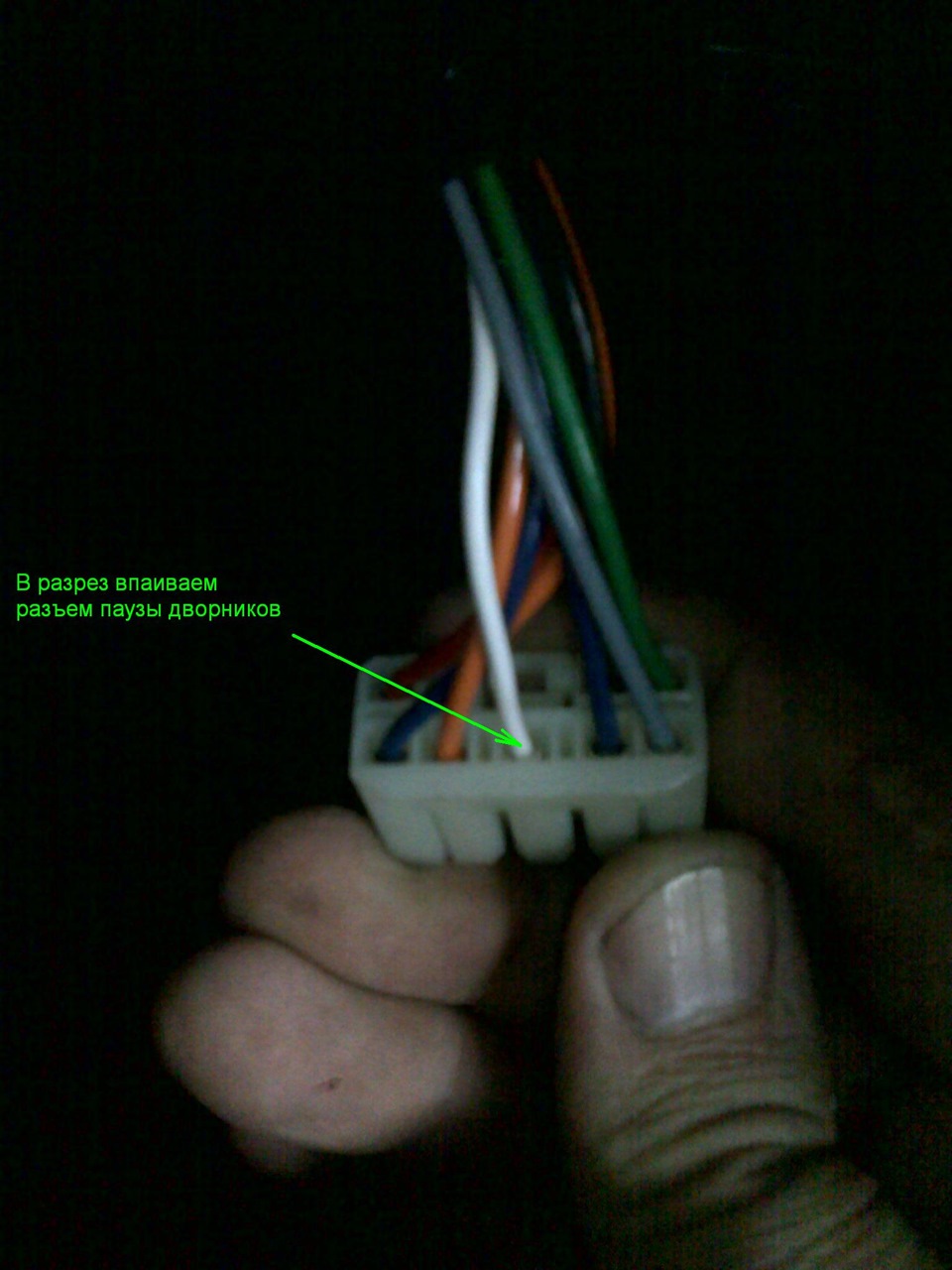

Далі треба було в розріз білого дроту (на моєму авто) включитирегулятор паузи. Шилом, було вилучено білий провід з роз'єму.

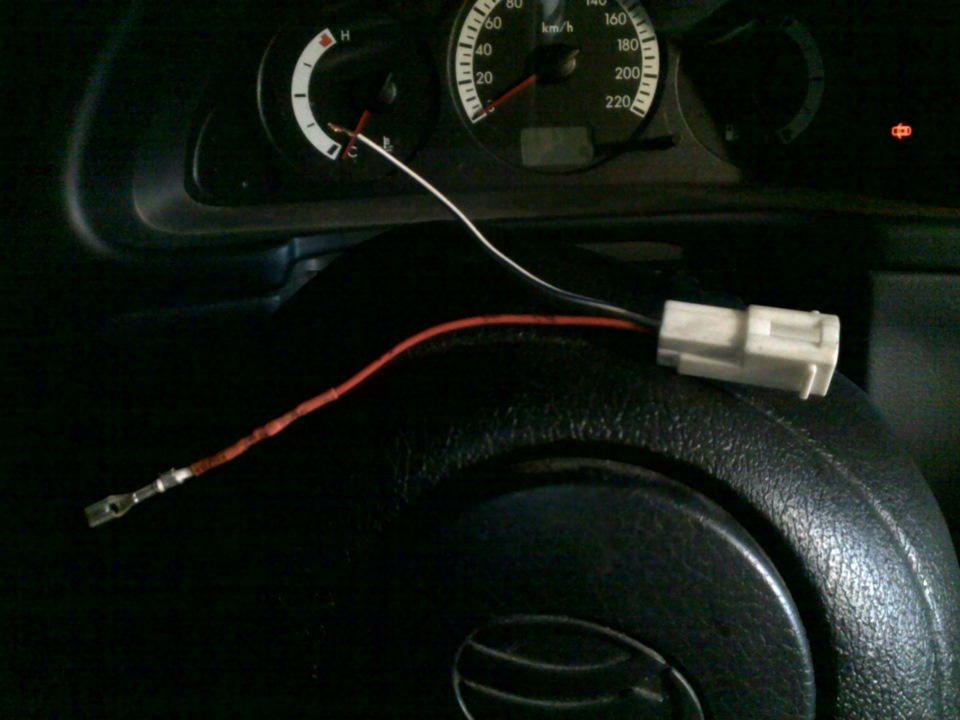

Тепер на краю контакту провід білий, а далі червоний
Другий край відкушеного білого дроту спаяв з білим дротом відроз'єму паузи . Все заізолював та встановив. Реле не змінював.Залишив рідну українську.
Тепер пауза двірників регулюється в межах від 3 до 27 секунд. Менеце цілком задовольнило.

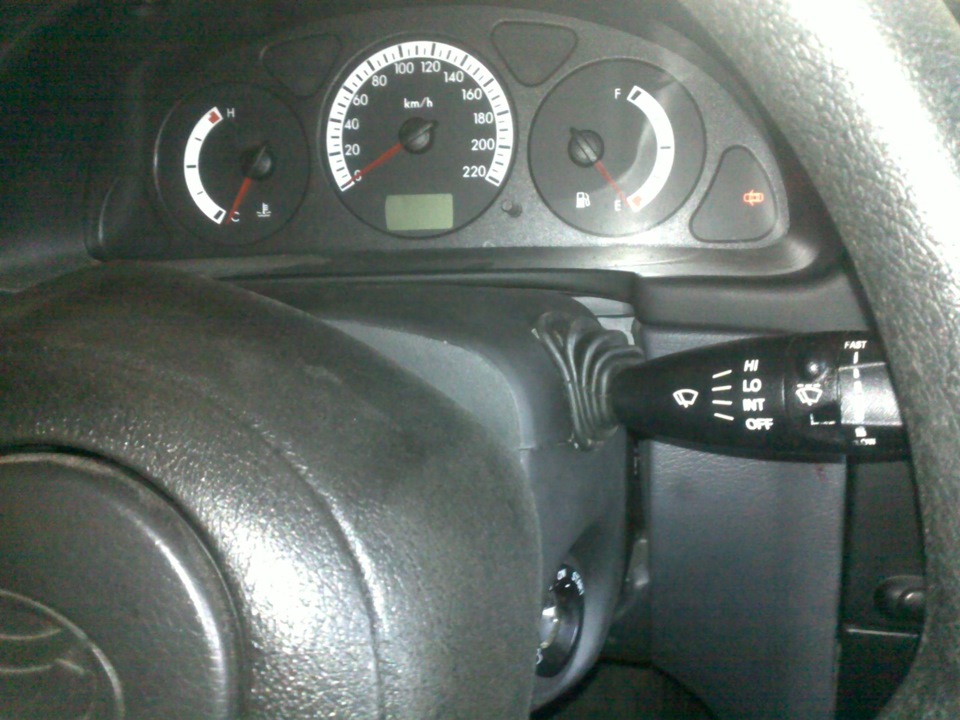

Зовнішній вигляд після встановлення.

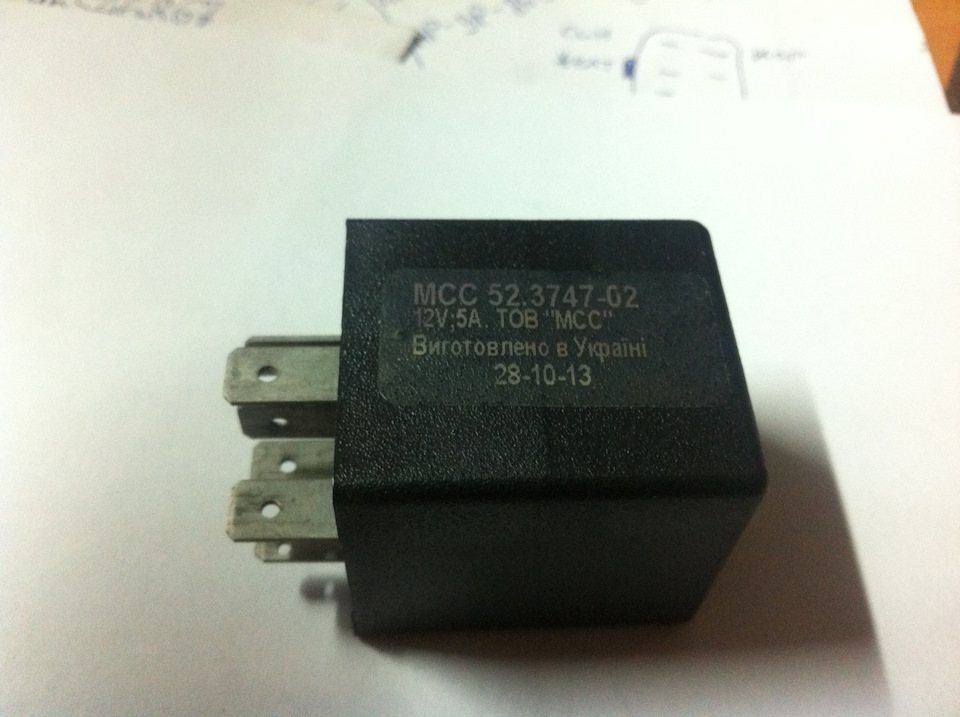

Додано 22.10.2016 на прохання Fkuk . У менестоїть ось таке реле МСС 52.3747-02
Фото_1
Фото_2
Фото_3
Фото_4
Докладну та дуже корисну інформацію по даному реле можна прочитатиу драйвівця tossed Тут:https://megadriver.org/p459635-istoriia-pro-te-iak-ia-staviv-pidrulyovi-peremikaci-vid-nubiri-castina-3
Ще раз підкреслю, в електричну схему самого реле змін невносив!






Коментарі20
А червоний провід так і не зрозумів куди підключили?
Червоний провід маленького роз'єму?
Так
Вставив на місце колишнього білого дроту. У великій роз'єм
Перекушуєш кусачками білий провід навпіл. Отримуєш два кінці. Один кінець на білий провід малого роз'єму, другий кінець на червоний провід малого роз'єму.
Дякую за допомогу, то у мене сенс 11 року в повній комплектації, але птф передніх немає, затиснули, сиджу думаю як бути, розбирати ще не пробував а перемикач вже замовив, яке у мене реле стоїть і чи підійде цей спосіб
СТОП! А до чого тут ПТФ? Тут за регулювання паузи двірників говориться!
Це я написав для розуміння абсурду повна комплектація а під птф ні проводки ні самих птф, крик душі так скажемо ставив їх нещодавно і навчилося так що перемикач з кільцем птф сильно м'якше і чіткіше того, що стояв із заводу а сам птф 2500 грн обійшло...
Так і не зрозумів яке реле стоїть у тебе?
Реле не змінював. Коштує стокове, рідне із заводу.
фото не робив, завтра хочу спробувати, а раптом і в мене прокотить)
Завтра вранці сфоткаю і викладу! До 9-00 впораюся!
Спасибі
Ну якщо спасибі в 7-10 фото буде вже на сайті! Додам у свій запис до БЖ.
Ок, моніторитиму
Так а чому все ставлять інше реле? У Вас пауза працює в різних режимах тобто все нормально?
При постановці важеля двірників у перше положення, при якому зі старим важелем була пауза без регулювання, тепер пауза регулюється в межах від 3 до 27 секунд за допомогою коліщатка на новому важелі. Інші реле дозволяють регулювати паузу двірників в і...
Поставив собі 300 реле, але пауза там регулюється всього лише від 3 до 9 сек. Ставлять друге реле, я так розумію, щоб зняти навантаження з нього, адже воно керує задніми птф
У Вас я тк розумію стоїть Гібридне реле зеленого кольору, яке управляє двірниками та ПТФ. У мене управління роздільне!
так, так і є
