У цьому записі мова піде про ще один роз'єм С101.

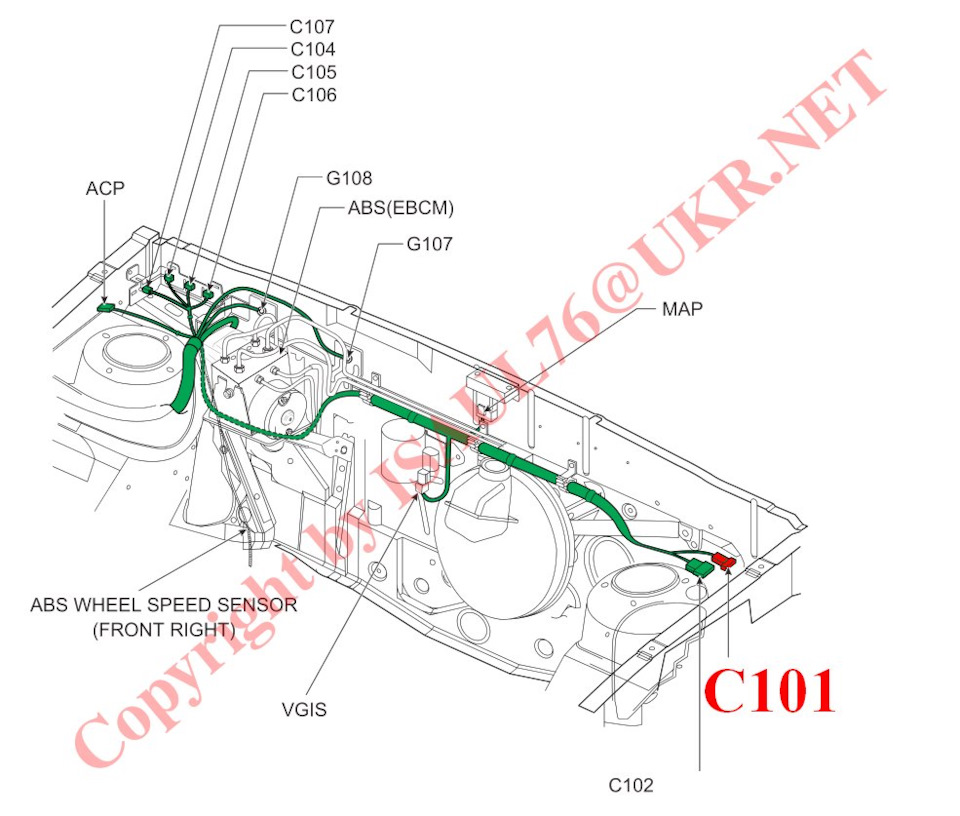

Його розташування вказано нижче.

Ліве крило. Бачком і мотором двірників. Існує три варіантивиконання роз'єму С101:
Варіант №1 — на 4 контакти (авто без кондиціонера)
Варіант №2 — на 6 контактів (авто з кондиціонером)
Варіант №3 — на 8 контактів (праворульне авто)
Через цей роз'єм проходять дроти для керування моторами вентилятораобдування, керування компресором кондиціонера та кінцевиком рівнягальмівної рідини .
Нумерацію проводів у роз'ємах надано нижче.

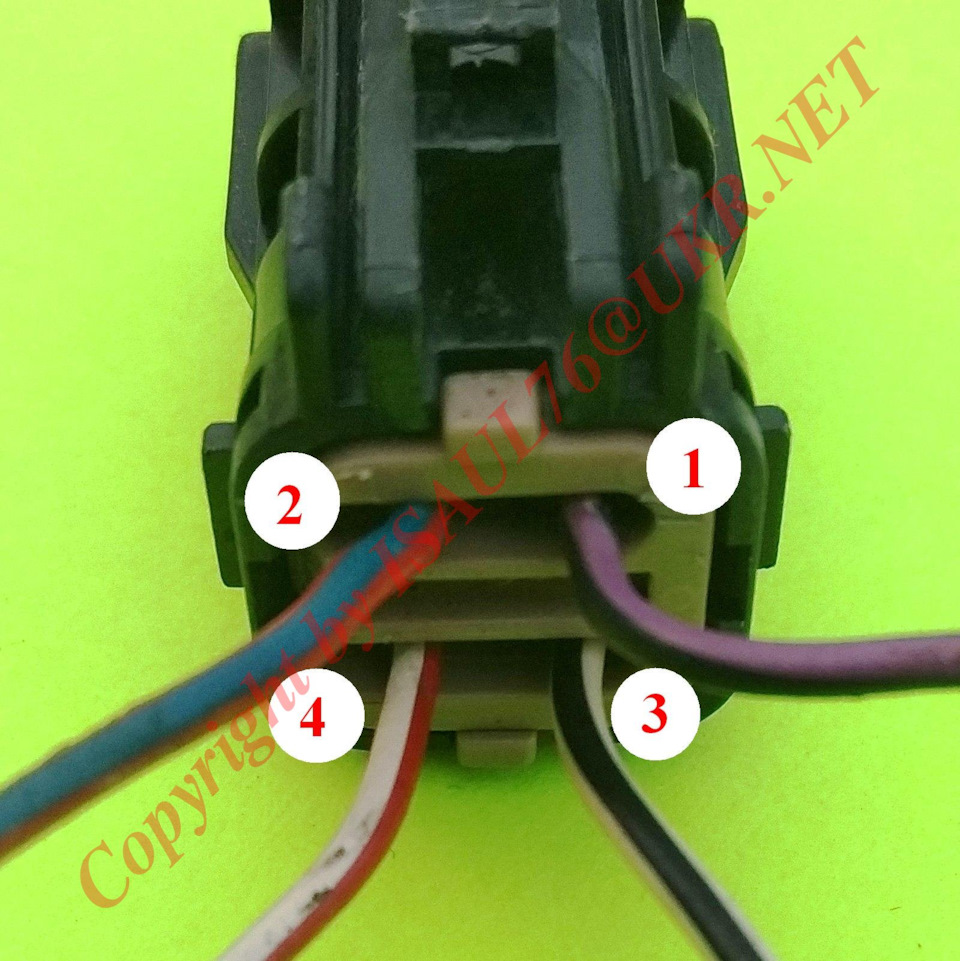

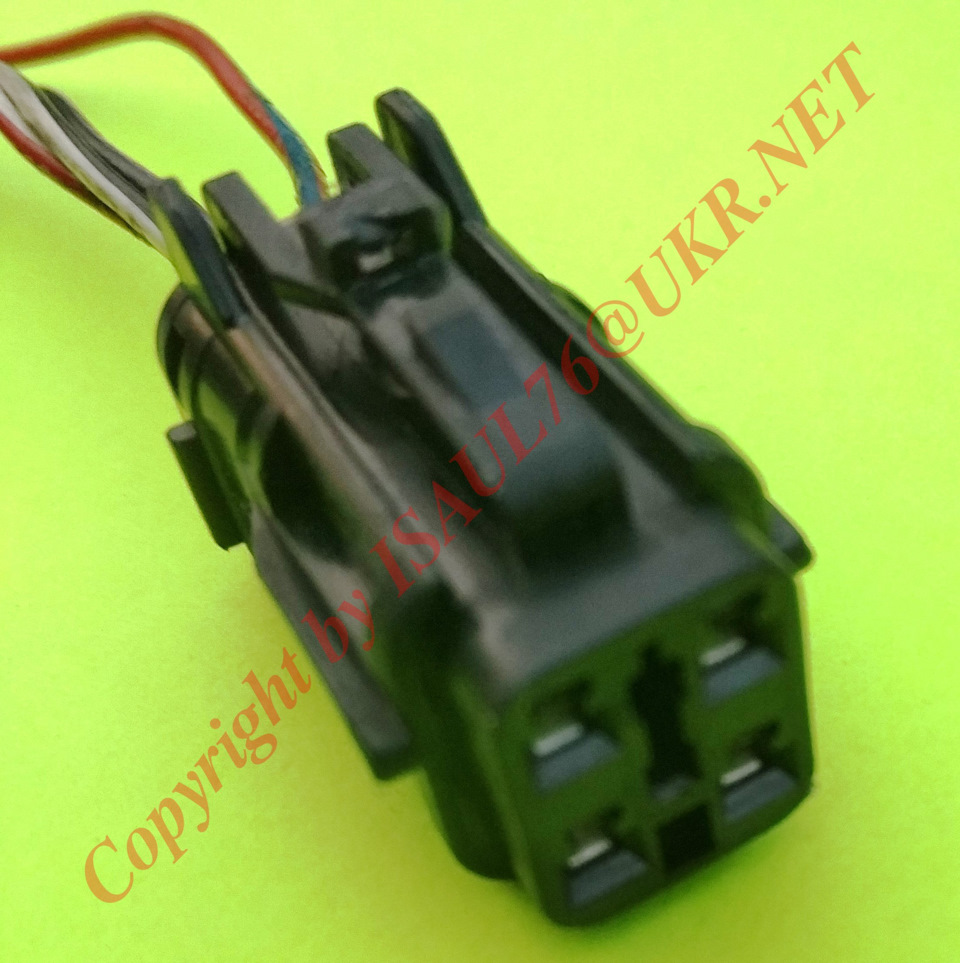

Нумерація 4-пін роз'єму
Нумерація 6-пін роз'єму

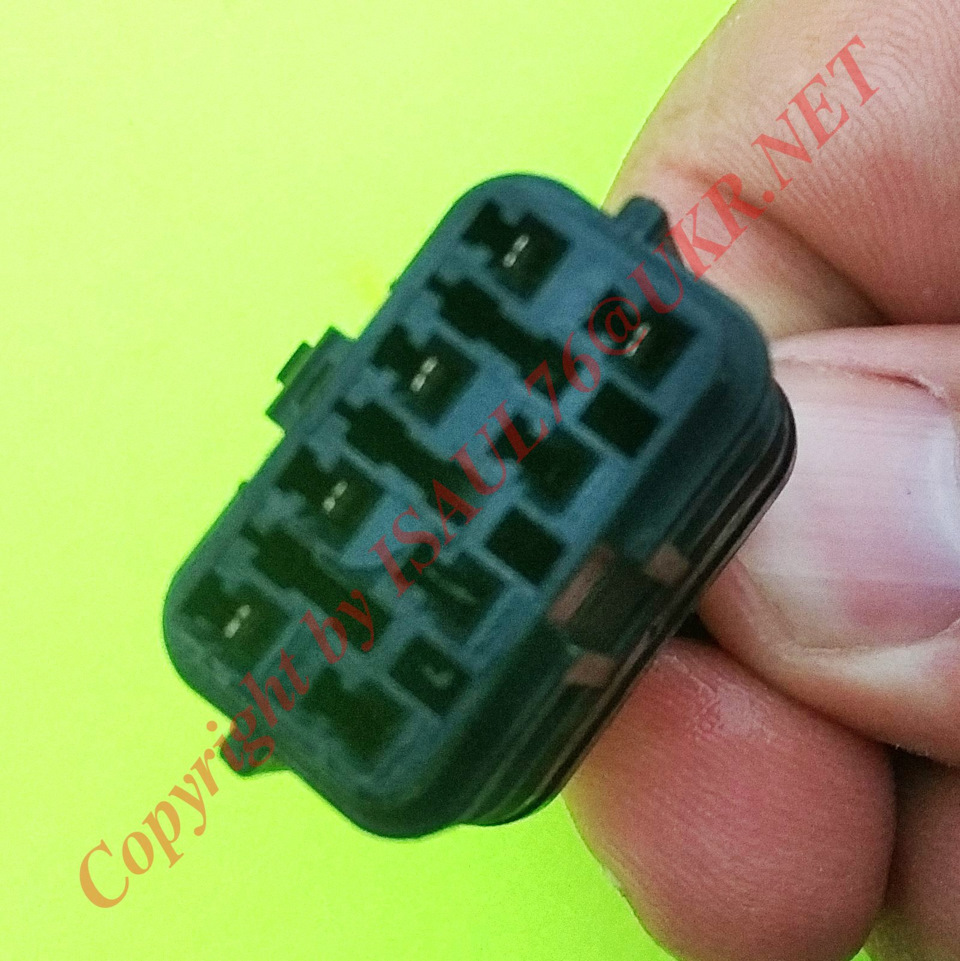

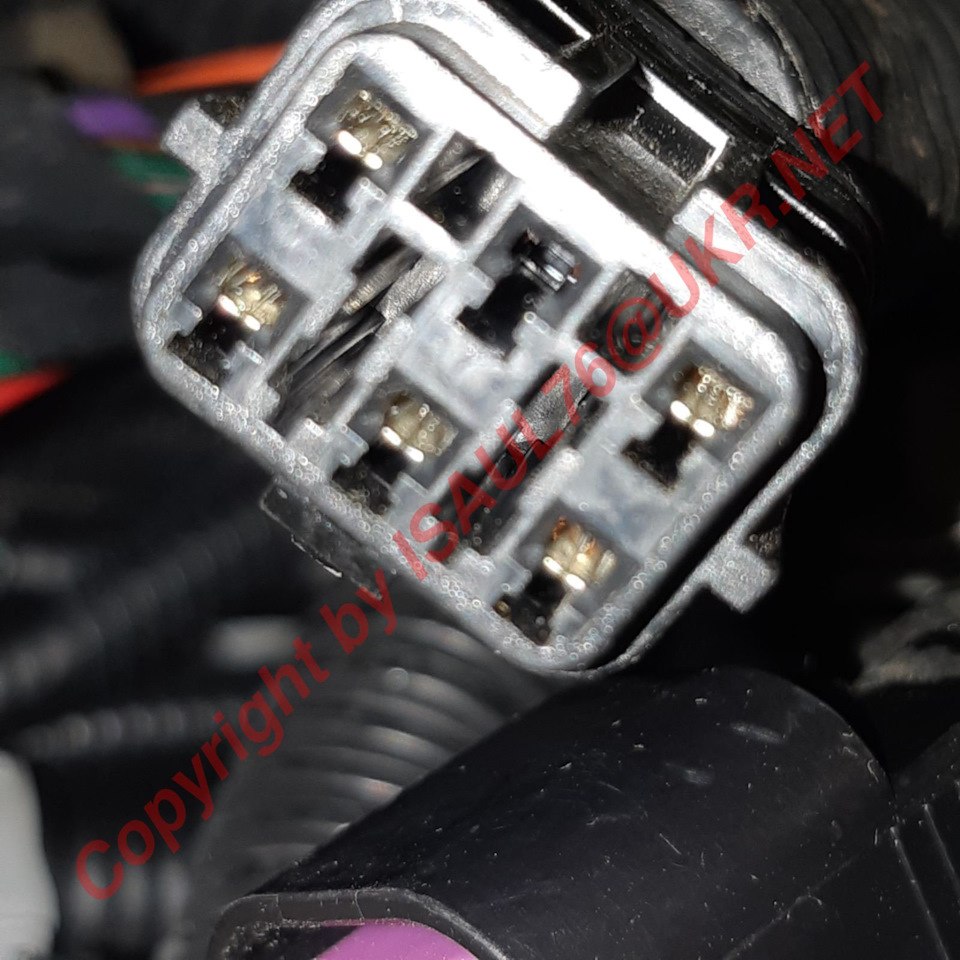

Нумерація 8-пін роз'єму
p align="justify"> Призначення проводів постарався об'єднати водну таблицю. Тому уважно дивимося на необхідний стовпецьроз'єму.
Призначення проводів

Як і в минулих записах, повторюся. Кольори проводів можутьвідрізнятися залежно від виробника проводки.

Провід 4-пін роз'єму
Провід 6-пін роз'єму
8-пін роз'єм
