Свята пройшли. Всі підсумки підбивають. А у мене ще купанедоробленої роботи!
Сьогодні ділюся черговою доробкою.
Мені були потрібні;
(вова з Костополя крассава, але тільки з другої спроби) Спочаткунадіслав мені один мертвий відбивач. Але потім надіслав щотреба!
Клемники реле для розвантаження - 2 штука. Клемника але випадковознайшлося 2 оригінальних у знайомого на розбірці.

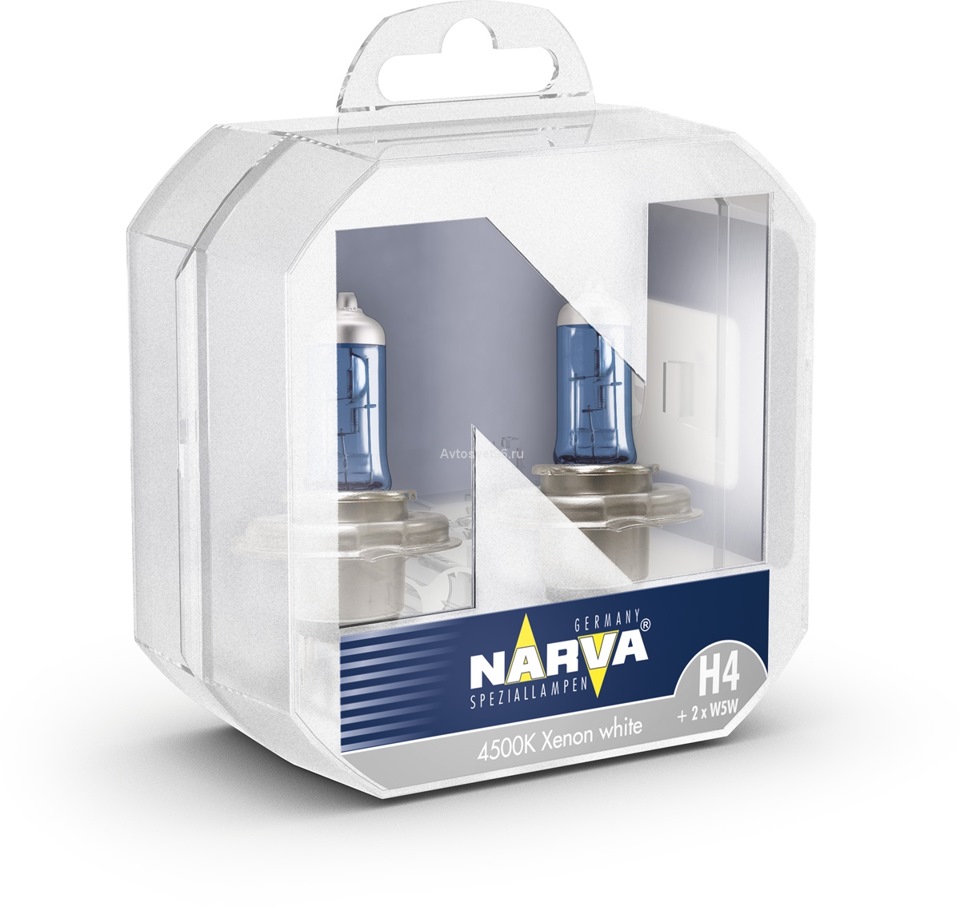

Побачив їх на одному пасаті. Спершу подумав колгоспний ксенон. Алеяк виявилося це були "narva range power white".

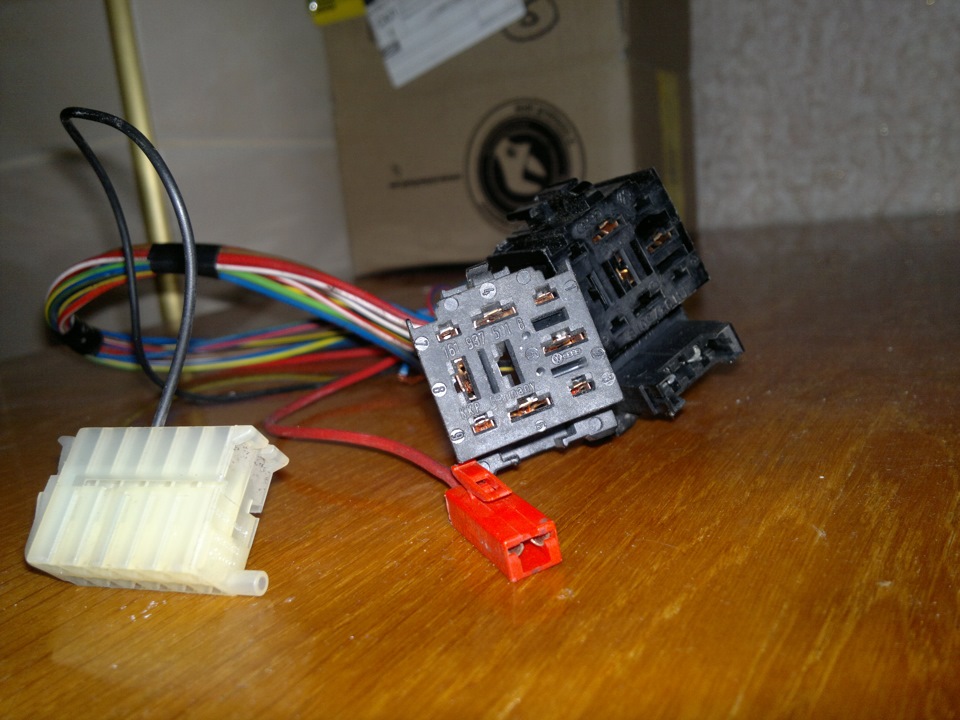

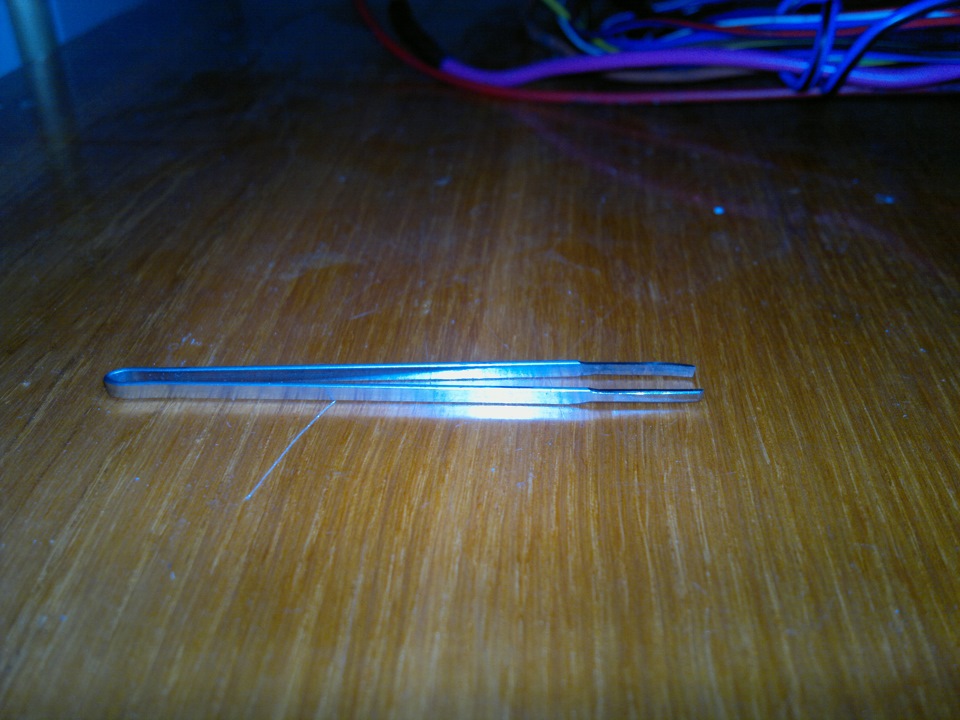

Разом із клемниками прикупив реле від форд сієра, але мені вони несподобалися. Зняв тимчасово свої 53 реле з сигналу та птф. Зклемника витрусив усі дроти і повністю переробив схему. Длязручності змайстрував ось такий пінцет.
У схемі мінімум проводів і все можна зняти в потрібний момент. (єдиний додатковий провід був виведений для управління моїми типуДХО. Тут все докладно написано. Хто не зрозумів, заходить в інет іпише реле розвантаження фар!
Далі встановлення.
Добираємося до блоку брп і виймаємо фішку під номерами "J
Ось вам від доцента повна розпинувачка БРП, megadriver.org/l/1767789/
Отже фішка під номером "J" Виймаємо від туди 2 потрібні нам дроти (ближнє і дальнє світло) що йдуть від рульового перемикача. Івставляємо туди дроти, що йдуть вже від реле. У тих, що йшли дофішки, відрізаємо піни і скручуємо їх до роз'єму.
Силовий провід у брп на "Y". Масу на корону. Установка зайняла 15хвилин. Заміри показали 12.5v на старих фарах. До цього була УВАГА! Аж 9 вольт! Решта 3 години провозився з переробкою дхо. Теперходові вогні гаснуть не тільки при дальньому світлі, а й привключенні протитуманних ліхтарів.
Саму схему описувати не стану, це окрема тема. Просто скажу щонапхав туди купу діодів, щоб усе нормально працювало! Теперпереходимо до самих фар.

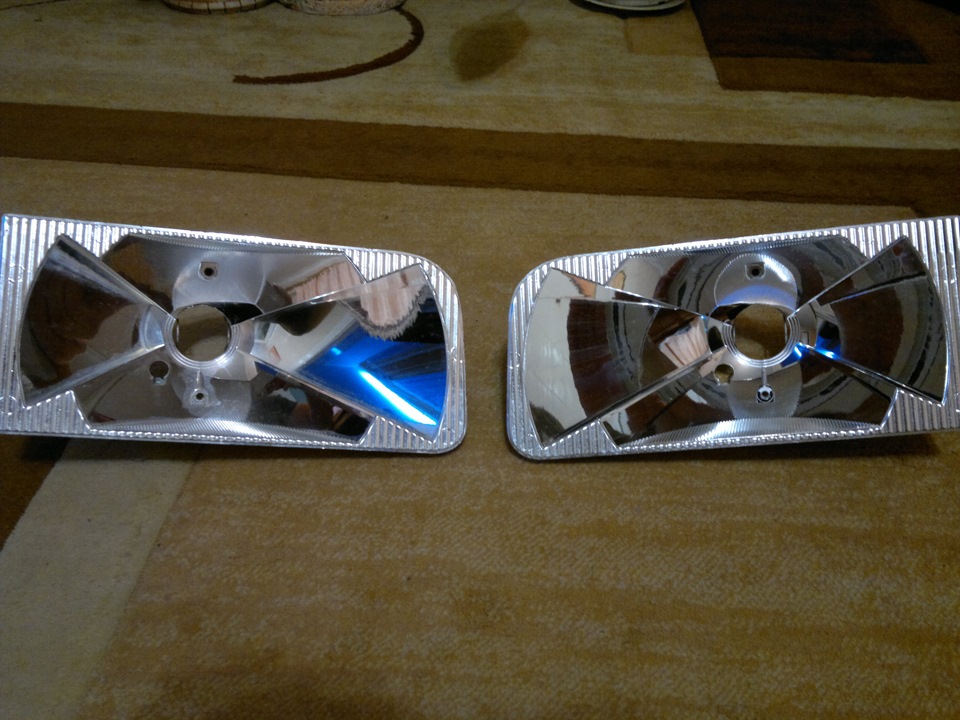

> Прийшов із гаража о 18:00. Пообідав і почав мити корпус і самівідбивачі. Дуже хотілося побачити як усе це працюватиме! З миттямвідбивача мав гіркий досвід. Засіб для чищення вікон, або те щомістить спирт, вбиває напилення! У ютубі-а де ж ще)) Побачив якмиють рідким милом і дистильованою водою! br/>
Ефект супер! На відбивачі жодних розлучень! Але хіба трохи, зовсімтрошки! )

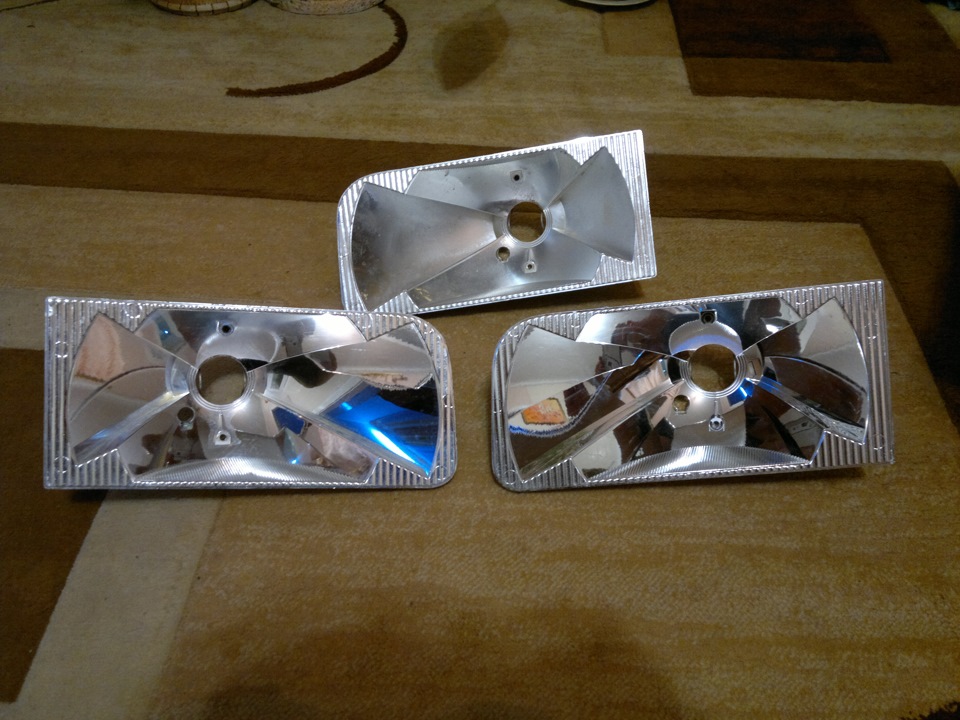

На задньому плані старі відбивачі
Лівий відбивач на 4 з мінусом, а правий на 5 з плюсом! не обійшовповз самі фішки фар. Їхні сполуки пропаяв. Скажу відразу, що ефектє. Хоча я думаю можна обійтися тільки зачисткою пінів дрібноюнаждачкою! Все готово! Іду встановлювати! Ще кілька фоток свіченняфар. Зі сміливістю заявляю, що штатна оптика на двадцятирічномупасаті реально може висвітлювати, а не світити! > Реле 100грн
Лампи 200 грн
Усім теплих салонів та розчищених доріг! Побачимося)
"решта 3 години провозився з переробкою дхо. Тепер ходові вогнігаснуть не тільки при дальньому світлі, а й при включенніпротитуманних ліхтарів.
Саму схему описувати не стану, це окрема тема. Просто скажу щонапхав туди купу діодів, щоб усе нормально працювало! Теперпереходимо до самих фар.
> Прийшов із гаража о 18:00. Пообідав і почав мити корпус і самівідбивачі. Дуже хотілося побачити як усе це працюватиме! З миттямвідбивача мав гіркий досвід. Засіб для чищення вікон, або те щомістить спирт, вбиває напилення! У ютубі-а де ж ще)) Побачив якмиють рідким милом і дистильованою водою! br/>
Ефект супер! На відбивачі жодних розлучень! Але хіба трохи, зовсімтрошки! )
На задньому плані старі відбивачі
Лівий відбивач на 4 з мінусом, а правий на 5 з плюсом! не обійшовповз самі фішки фар. Їхні сполуки пропаяв. Скажу відразу, що ефектє. Хоча я думаю можна обійтися тільки зачисткою пінів дрібноюнаждачкою! Все готово! Іду встановлювати! Ще кілька фоток свіченняфар. Зі сміливістю заявляю, що штатна оптика на двадцятирічномупасаті реально може висвітлювати, а не світити! > Реле 100грн
Лампи 200 грн
Усім теплих салонів та розчищених доріг! Побачимося)
"решта 3 години провозився з переробкою дхо. Тепер ходові вогнігаснуть не тільки при дальньому світлі, а й при включенніпротитуманних ліхтарів.
Саму схему описувати не стану, це окрема тема. Просто скажу щонапхав туди купу діодів, щоб усе нормально працювало! Теперпереходимо до самих фар.
> Прийшов із гаража о 18:00. Пообідав і почав мити корпус і самівідбивачі. Дуже хотілося побачити як усе це працюватиме! З миттямвідбивача мав гіркий досвід. Засіб для чищення вікон, або те щомістить спирт, вбиває напилення! У ютубі-а де ж ще)) Побачив якмиють рідким милом і дистильованою водою! br/>
Ефект супер! На відбивачі жодних розлучень! Але хіба трохи, зовсімтрошки! )
На задньому плані старі відбивачі
Лівий відбивач на 4 з мінусом, а правий на 5 з плюсом! не обійшовповз самі фішки фар. Їхні сполуки пропаяв. Скажу відразу, що ефектє. Хоча я думаю можна обійтися тільки зачисткою пінів дрібноюнаждачкою! Все готово! Іду встановлювати! Ще кілька фоток свіченняфар. Зі сміливістю заявляю, що штатна оптика на двадцятирічномупасаті реально може висвітлювати, а не світити! > Реле 100грн
Лампи 200 грн
Усім теплих салонів та розчищених доріг! Побачимося)
")
На задньому плані старі відбивачі
Лівий відбивач на 4 з мінусом, а правий на 5 з плюсом! Ще необійшов повз самих фішок фар. Їхні сполуки пропаяв. Скажу відразу, що ефект є. Хоча я думаю можна обійтися тільки зачисткою пінівдрібною наждачкою! Все готово! Іду встановлювати! Ще кілька фотоксвічення фар. Зі сміливістю заявляю, що штатна оптика надвадцятирічному пасаті реально може висвітлювати, а не світити! > Реле 100грн
Лампи 200 грн
Усім теплих салонів та розчищених доріг! Побачимося)
")
На задньому плані старі відбивачі
Лівий відбивач на 4 з мінусом, а правий на 5 з плюсом! Ще необійшов повз самих фішок фар. Їхні сполуки пропаяв. Скажу відразу, що ефект є. Хоча я думаю можна обійтися тільки зачисткою пінівдрібною наждачкою! Все готово! Іду встановлювати! Ще кілька фотоксвічення фар. Зі сміливістю заявляю, що штатна оптика надвадцятирічному пасаті реально може висвітлювати, а не світити! > Реле 100грн
Лампи 200 грн
Усім теплих салонів та розчищених доріг! Побачимося)
Коментарі8
Молодець, добре зробив! Я теж думаю собі реле ставити в районі БРП а не під капотом - менше метушні з проводами і конструкція надійніше буде!
Кожен роблять як йому зручніше. Головне результат!
добре все вийшло. ДО ЛИПНЯ ЗАЛИШИЛОСЯ ВЖЕ МАЛО ЧАСУ ))))
Та працюю я працюю! За пів року точно встигну!)
Я на своїх відбивачах хочу потім нове напилення завдати
Мені цікаво дізнатися про таку роботу і надійність. У самого тепер лежать 5 відбивачів. Ось думаю що з ними робити?
Ну що сказати, вітаю вас друг мій світом нового авто!
Хех дякую)
