Мене, як і багатьох з Вас порядком дістали бічні зсувні двері з їїпримхливими роликами. І ось поки на дворі зима і мій байкмирно-тихо дрімає в гаражі, мої руки дійшли до машинки і я вирішиврозібратися з цією "дверною" проблемою. Після огляду дверей, оцінкизазорів і зовнішнього стану "відремонтованих" ще до мене нижньоговізка і верхнього ролика я без роздумів все зняв з машини ірозібрав "в мотлох" для вимірів! Як підтвердилося пізніше, я маврацію на всі 100%:у нижньому візку не тільки ролики зношуються, а йзношуються. Потім і їх оськи випресовуються, гнуться і т. Д. (туткому як пощастить! ), а і вертикальна вісь поворотного шарніраз'їдається на 0, 75-1 мм, благо відповідь "втулена" і там лише цісамі втулочки під заміну.; -)

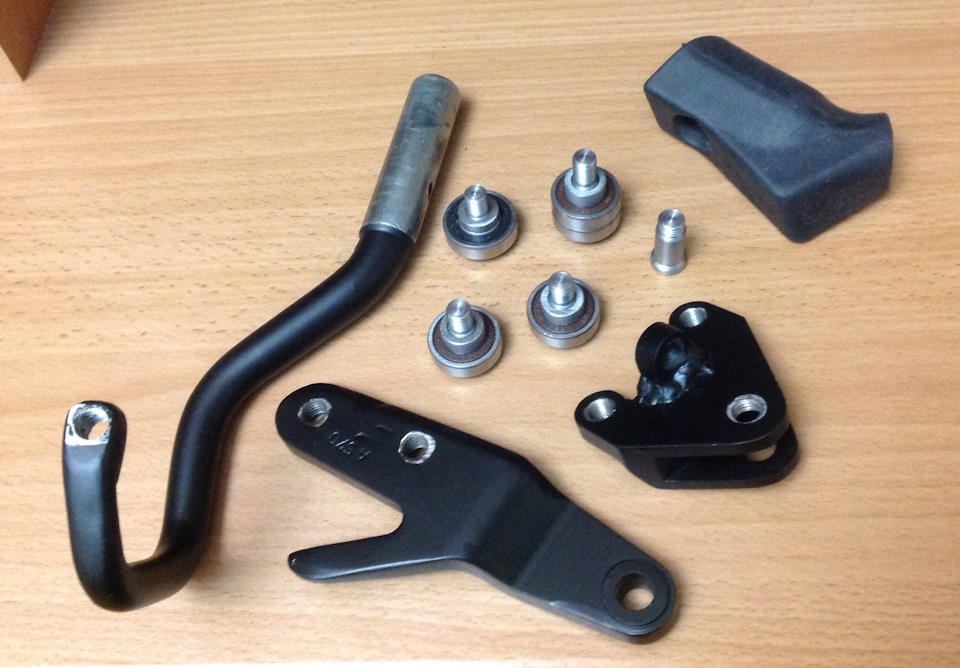

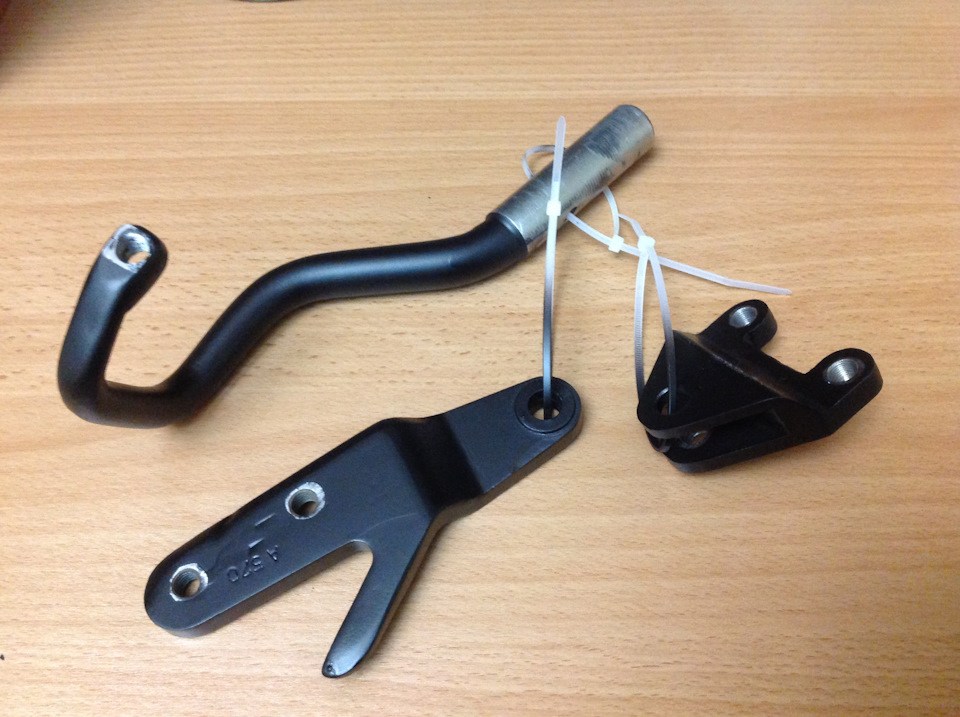

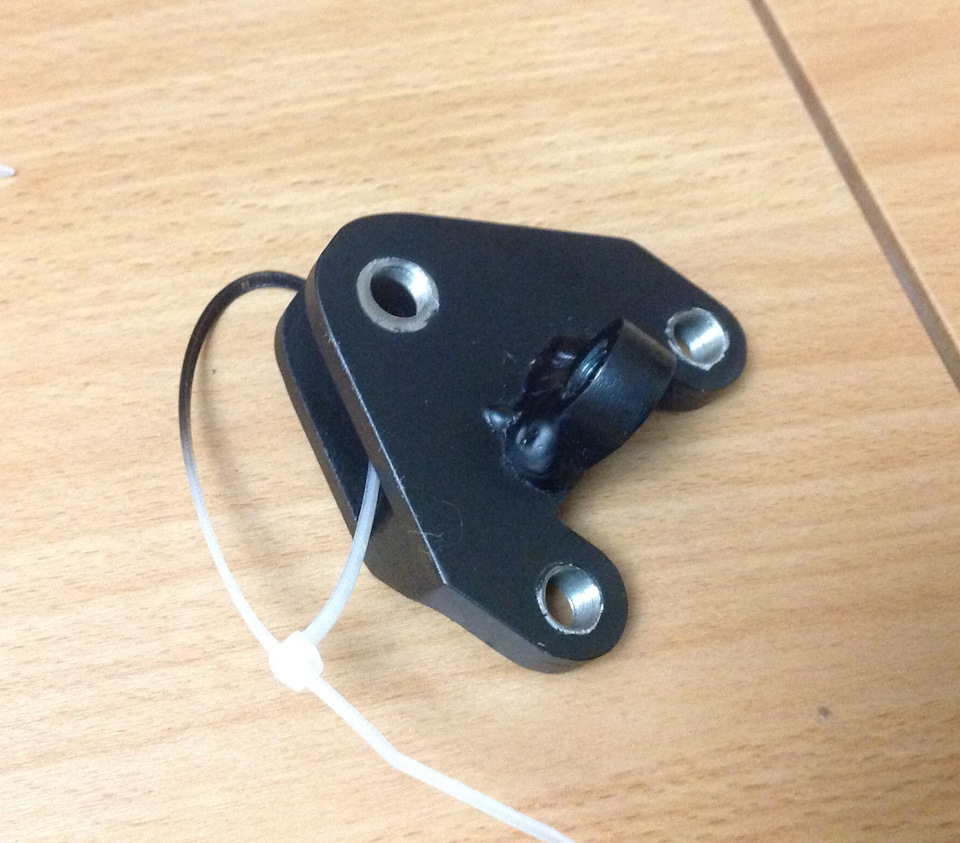

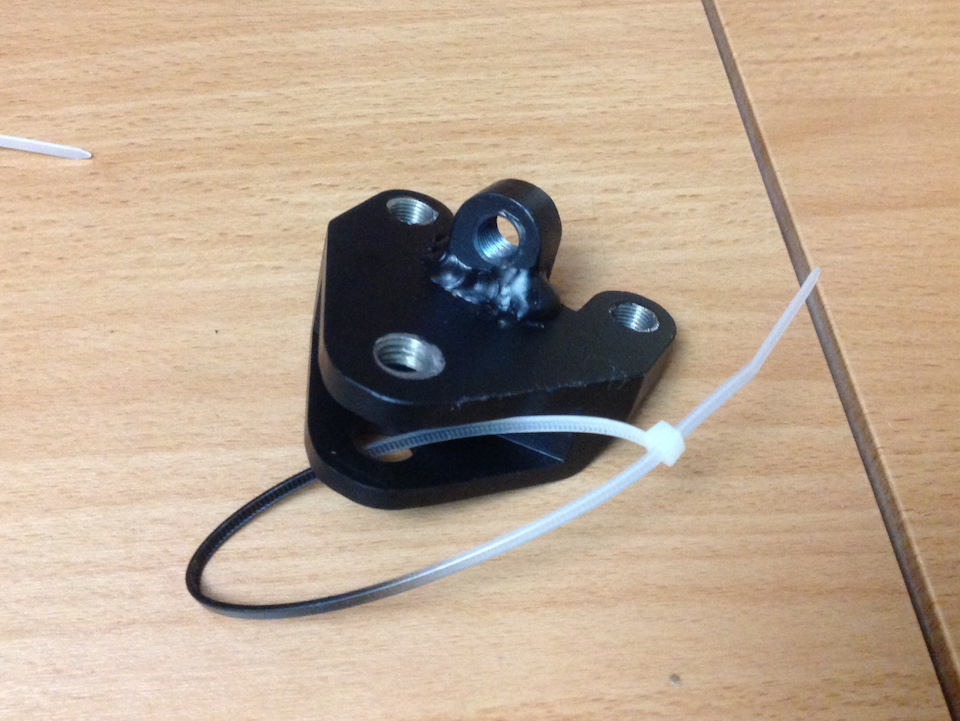

І цей, до речі, знос осі мені був очевидний і нічого при першомуогляді не здалося мені дивним, "страшним". Але потім, післядетального огляду я поклав розібрані виштампування- "трикутники" наплощину ... О, Боги! Мої очі мене не підвели! Деталі нижнього візкапід вагою дверей потягнуло вниз, зігнуло вертикальну вісь шарніравізка і ремонтувати там було вже нема чого. Виглядало все жахливо, але не біда! Лінійка, штангенциркуль, комп і ... У CAD-і (компас-3D) швиденько накидав модельки вузла, креслення всіх новихдеталей (благо їх там вийшло всього 11 штук і більша частина - "тіла обертання") і наступного дня два креслення вже лежали уфрезерувальника, а решта чекала своєї черги на токарці :-)
20мм, та й нижній 20мм ("+/-" - якщо чесно). Все б пройшло набагатоглаже, якби не те, що машинка деякий час стоїть у тестя за 75 кмвід мене, а я в похапці не зняв всіх необхідних розмірів. Томупрошу вибачити за неточності та виправлення, якщо хтось із Вас ужевстиг усе написане раніше осмислити; -)

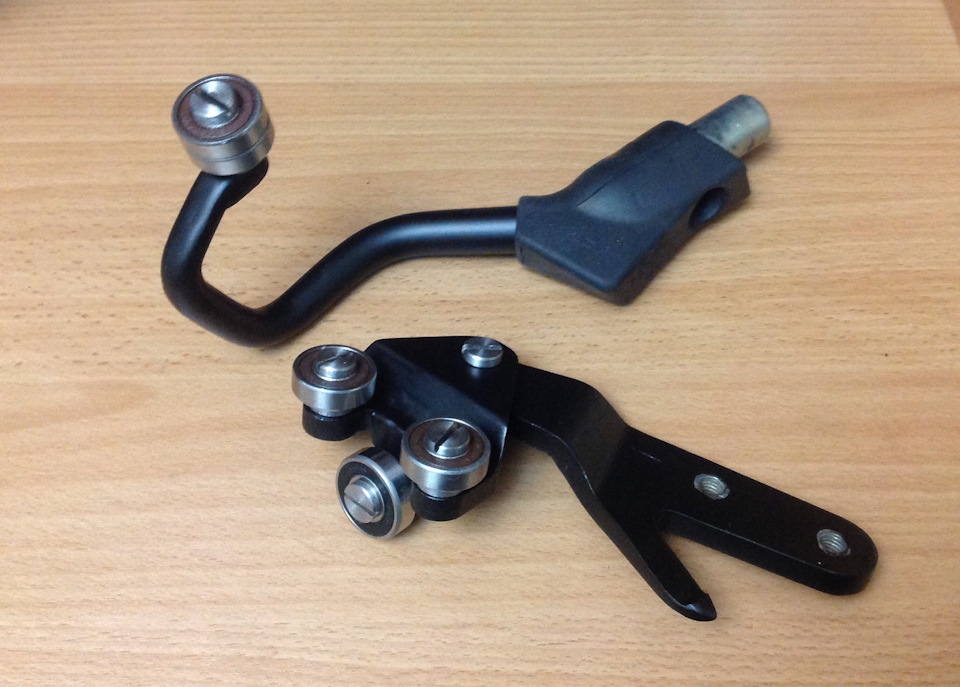

Для роликів використовував наступні підшипники (увага, уточнивпісля примірки ):
а) верхній напрямний ролик - 2 шт. 699RS;
б) нижні напрямні ролики - по 1 шт. 699RS;
в) нижній опорний ролик - 1шт. 629RS (609RS - тут кому якпощастить).
Креслення для тих, хто потребує викладаю тут, як і обіцяв! :-)
Перед складанням вирішив все задути грунтом і матовою фарбою збалону на балконі, т.К. У холодному гаражі з пульвера… сенсу навітьне було фарби на таку кількість розводити! По фарбі:задув MotipPrimer + Motip Matt Black. На мій досвід — це єдине правильнерішення в ситуаціях, коли терміново "ось треба", але пульвером невийде. :
