Як і обіцяв у пості про виготовлення нових деталей механізмузсувних дверей, викладаю в загальний доступ виправлені кресленнявиготовлених деталей.
Верхній напрямний ролик:

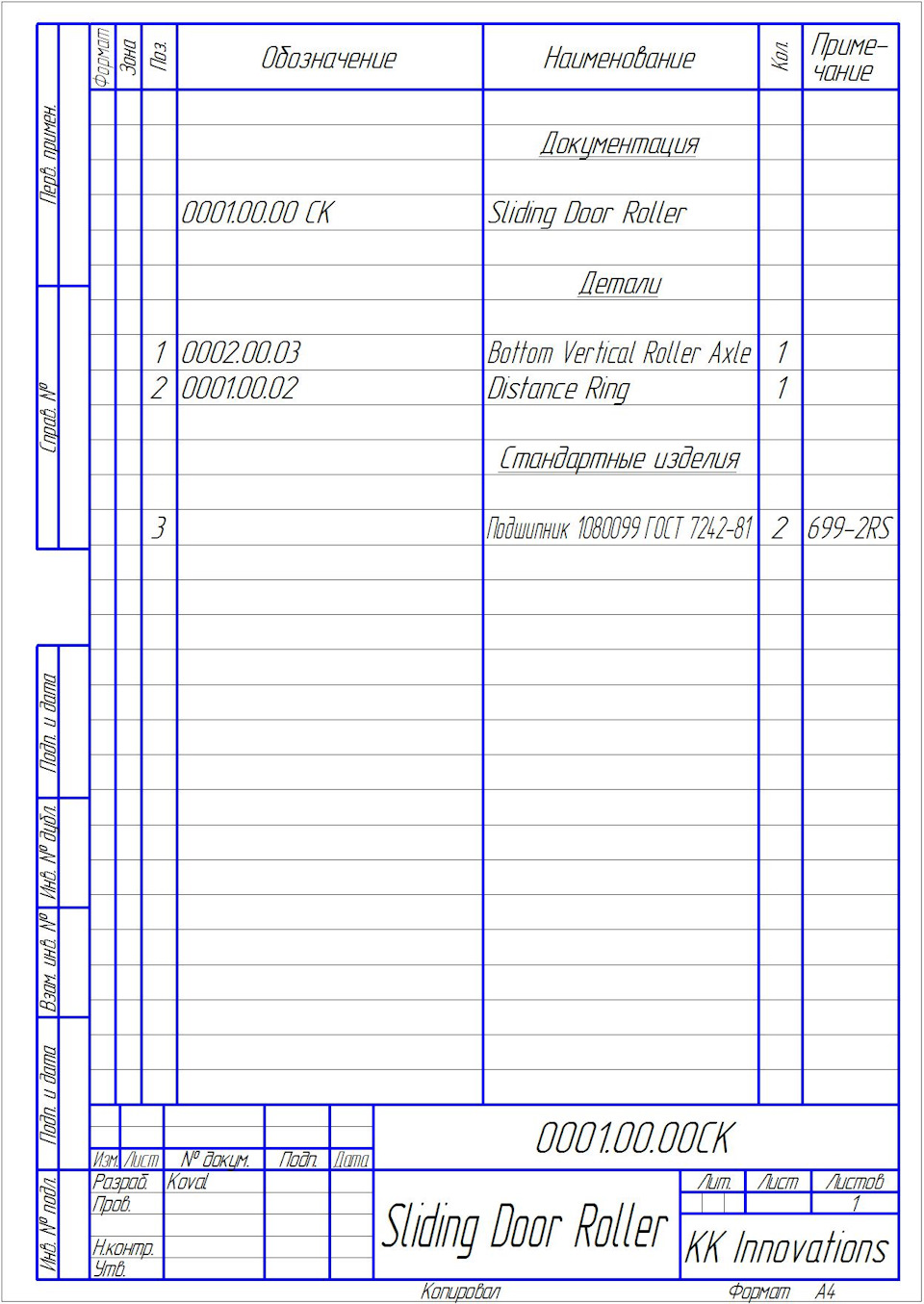

0001.00.00 — Специфікація

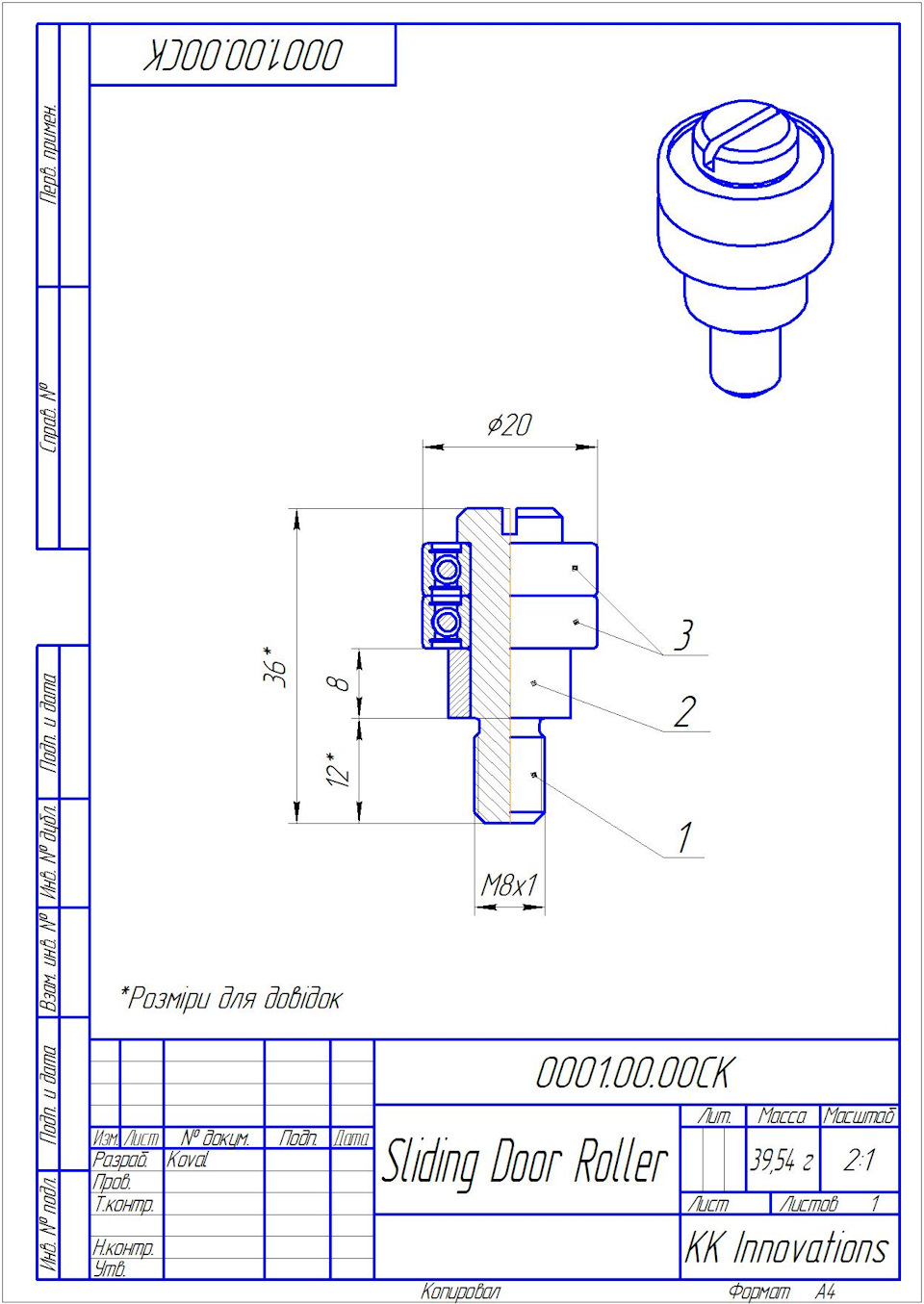

0001.00.00 СК — Верхній напрямний ролик

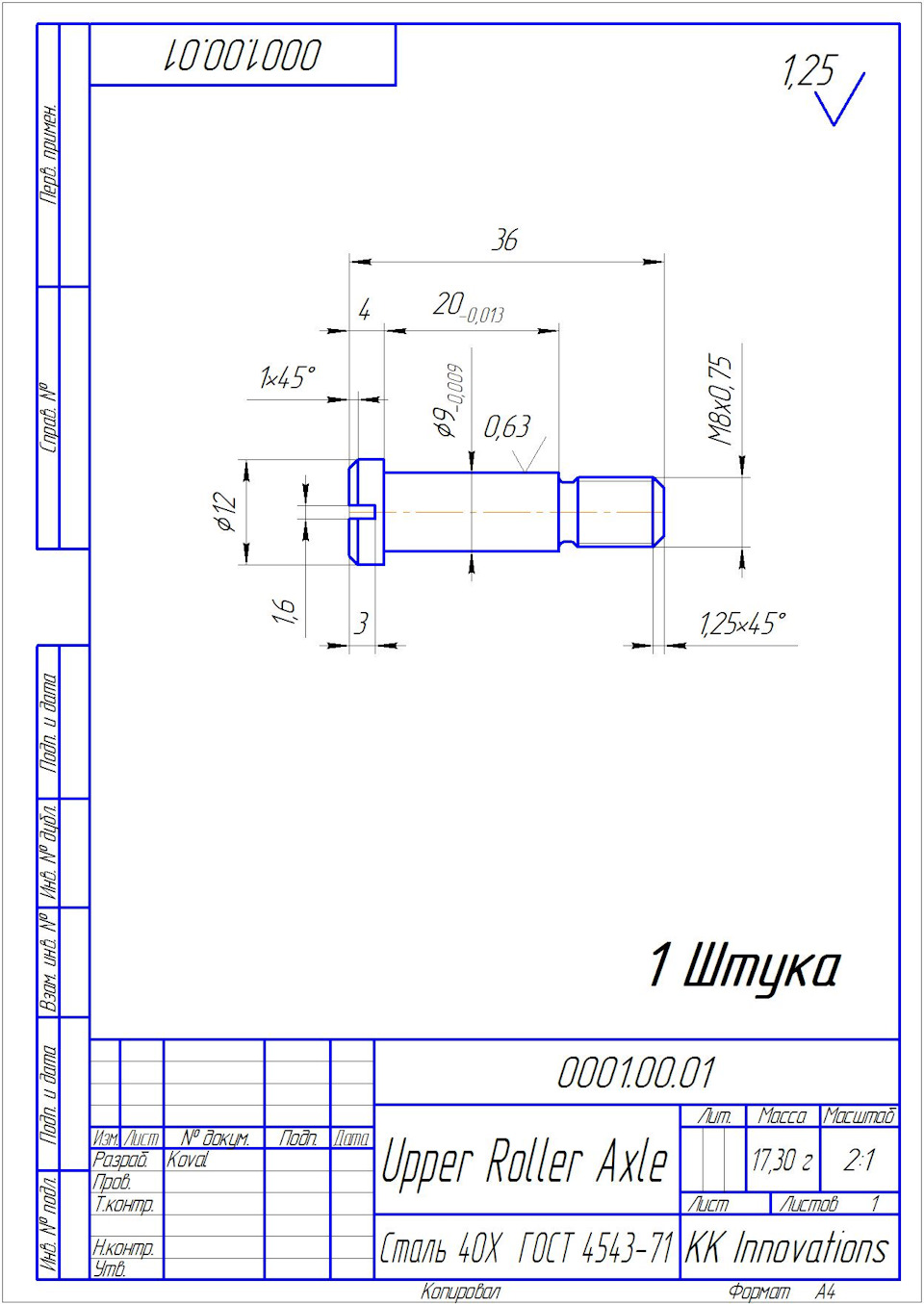

0001.00.01 — Вісь верхнього ролика, 1 штука

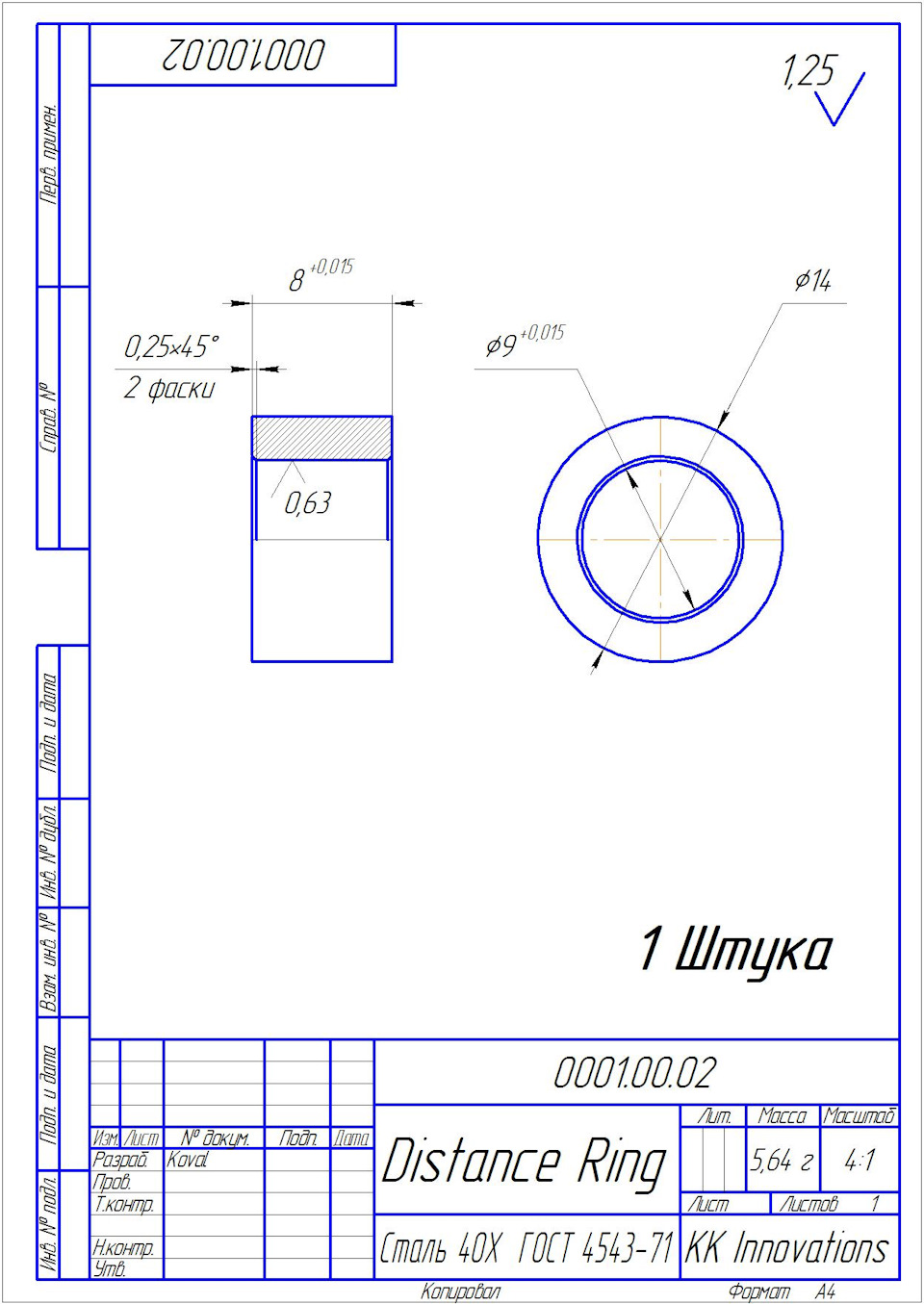

0001.00.02 — Втулка дистанційна, 1 штука
Нижній кронштейн:

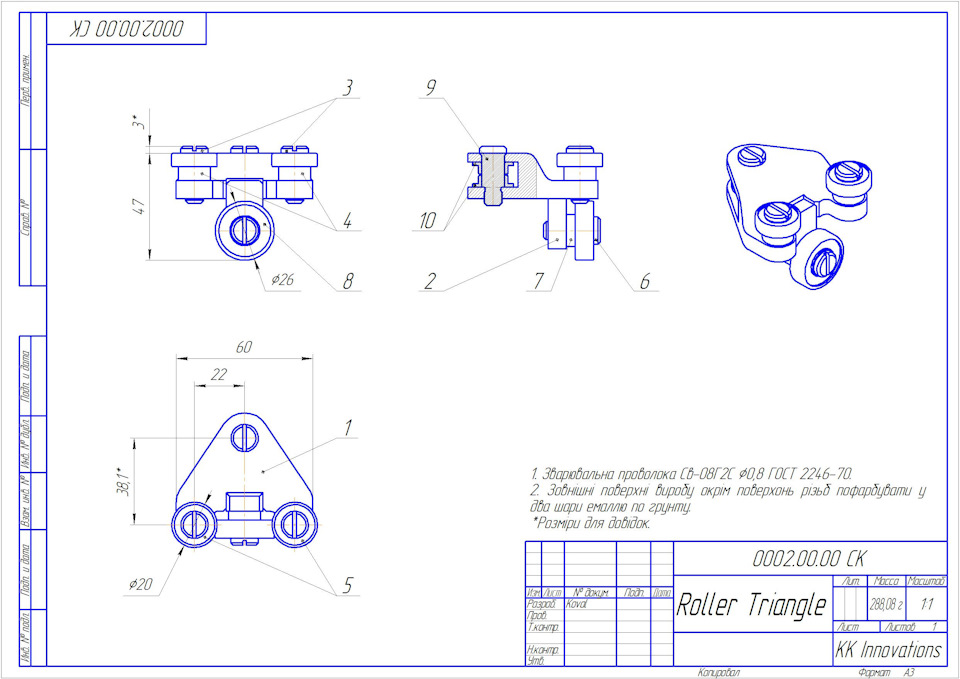

0002.00.00 СК — Механізм нижній
0002.00.01 — Кронштейн трикутний
0002.00.02 — Шип опорного ролика
Прохання перед приварюванням деталі "0002.00.02" перевіритивисоту своєї нижньої напрямної і виставити цей самий шип правильносаме під свій випадок. Нижня напрямна сильно пошкоджена і замірятиточний розмір по висоті неможливо! 0002.00.06 - Втулка дистанційна, 1 штука
0002.00.07 - Втулка ремонтна, 2 штуки
0002.00.08 - Втулка дистанційна, 2 штуки






Коментарі10
