Встановлення ПТФ по штату

Встановив уже давно, але якось не викладав інформацію про це.

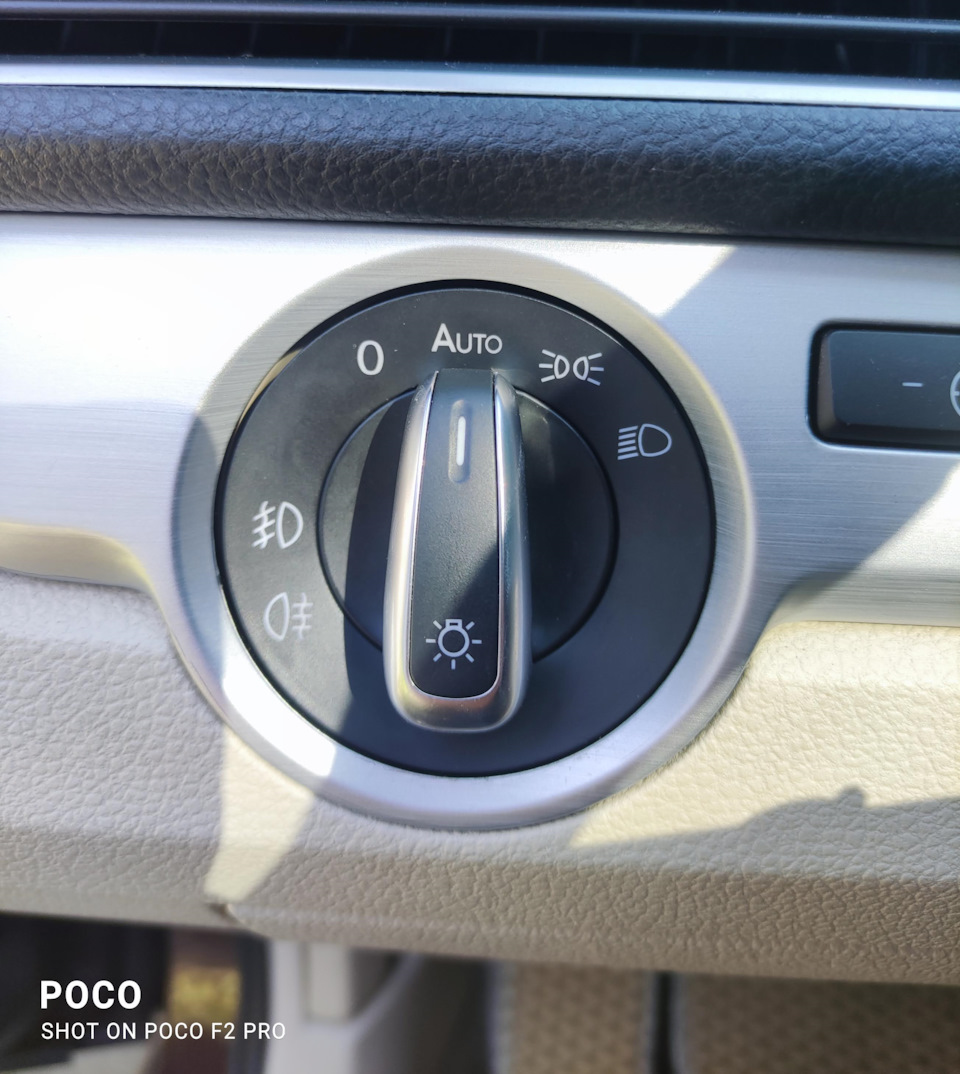

Ще пів року тому поміняв перемикач світла на європейський :

перемикач

На ньому були режими управління птф і птф у мене вже стояли, алекерувалися вони від ближнього світла через реле, що мені неподобалося і було вирішено робити по заводу.

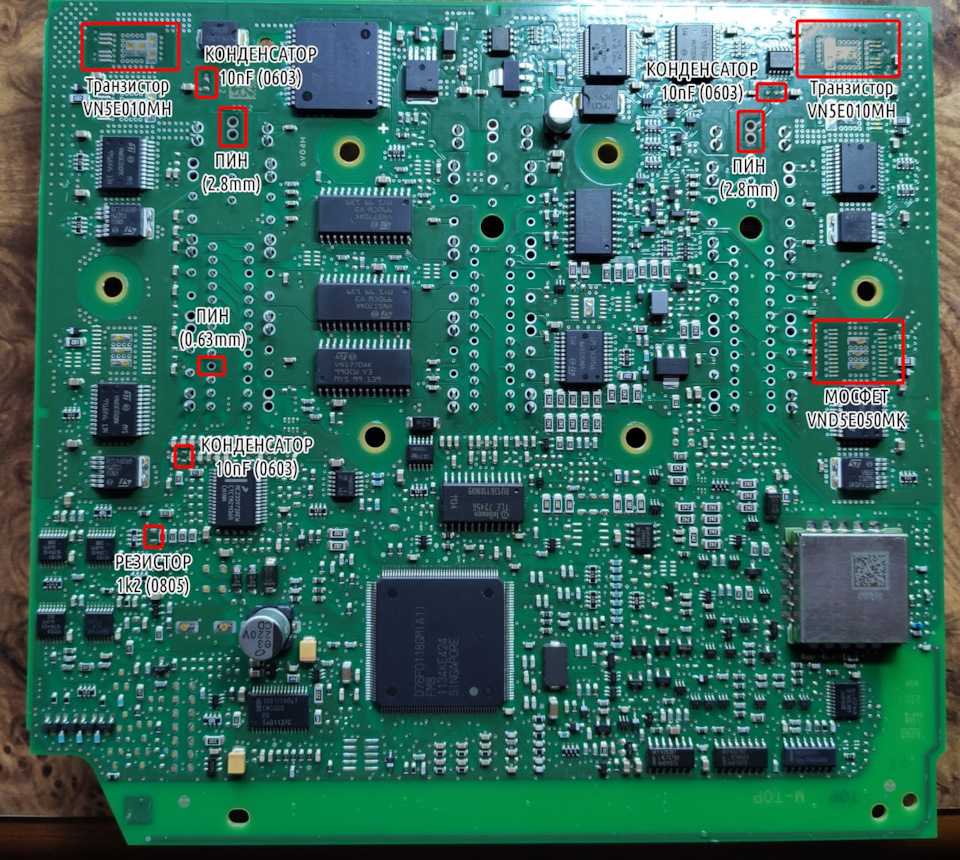

MrVebber викладав фото блоку комфорту з інструкцією що потрібнодопаяти:але мосфет VND5E050MK з цього фото нам для передніх птф непотрібен

Спочатку ключі та піни були замовлені з АЛІ (не раджу, кращевзяти донора, 3 з 5 ключів були браковані)

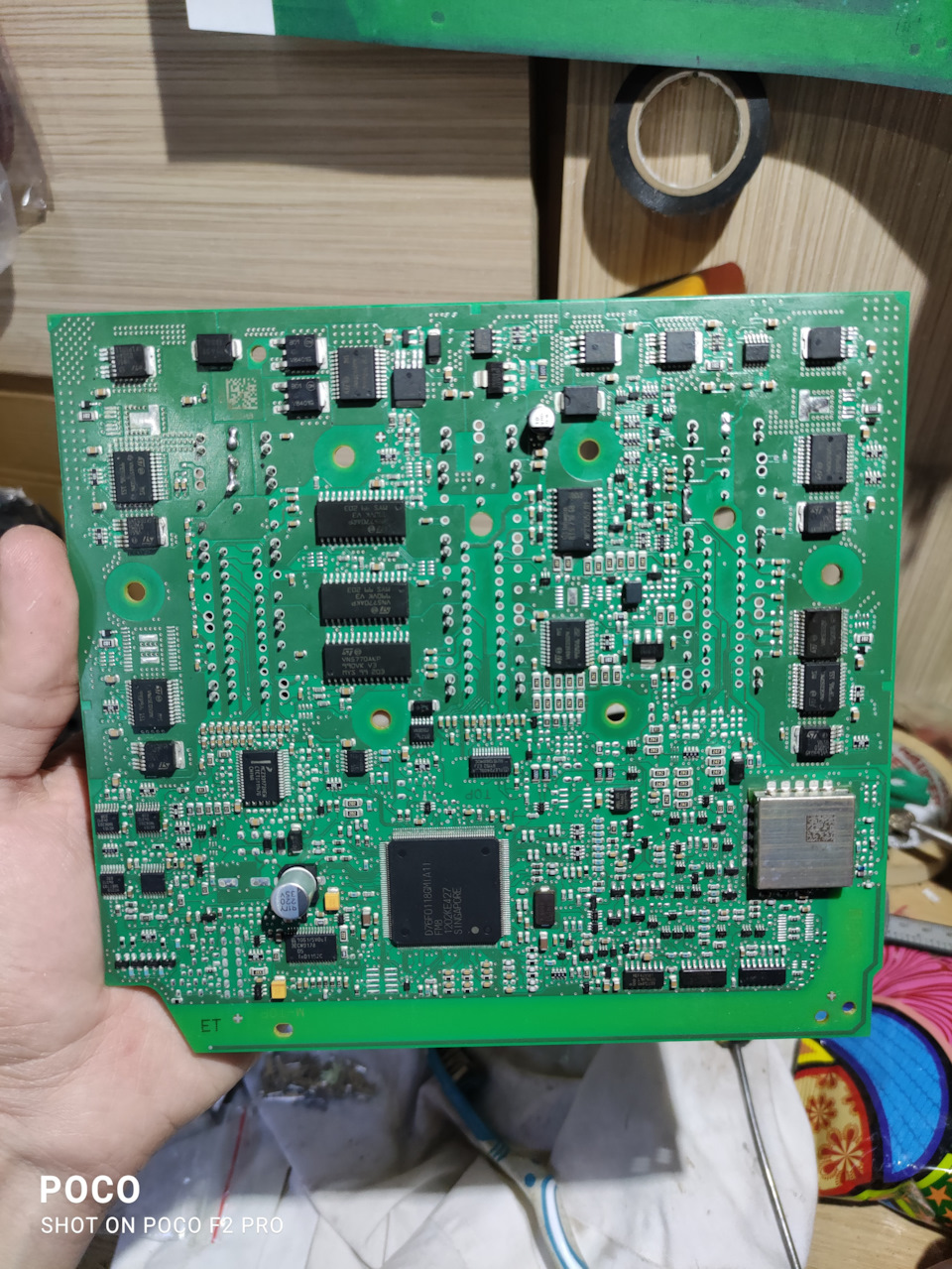

По приїзду всього необхідного був розібраний BCM, але відразу ж наньому були помічені сліди ремонту, я не надав цьому значення ірозпаяв все необхідне:5K0937085S з незрозумілими перемичками таслідами ремонту
Так само були прокладені нові дроти від ПТФ до BCM (попередньозамотані в лавсанову ізоленту):

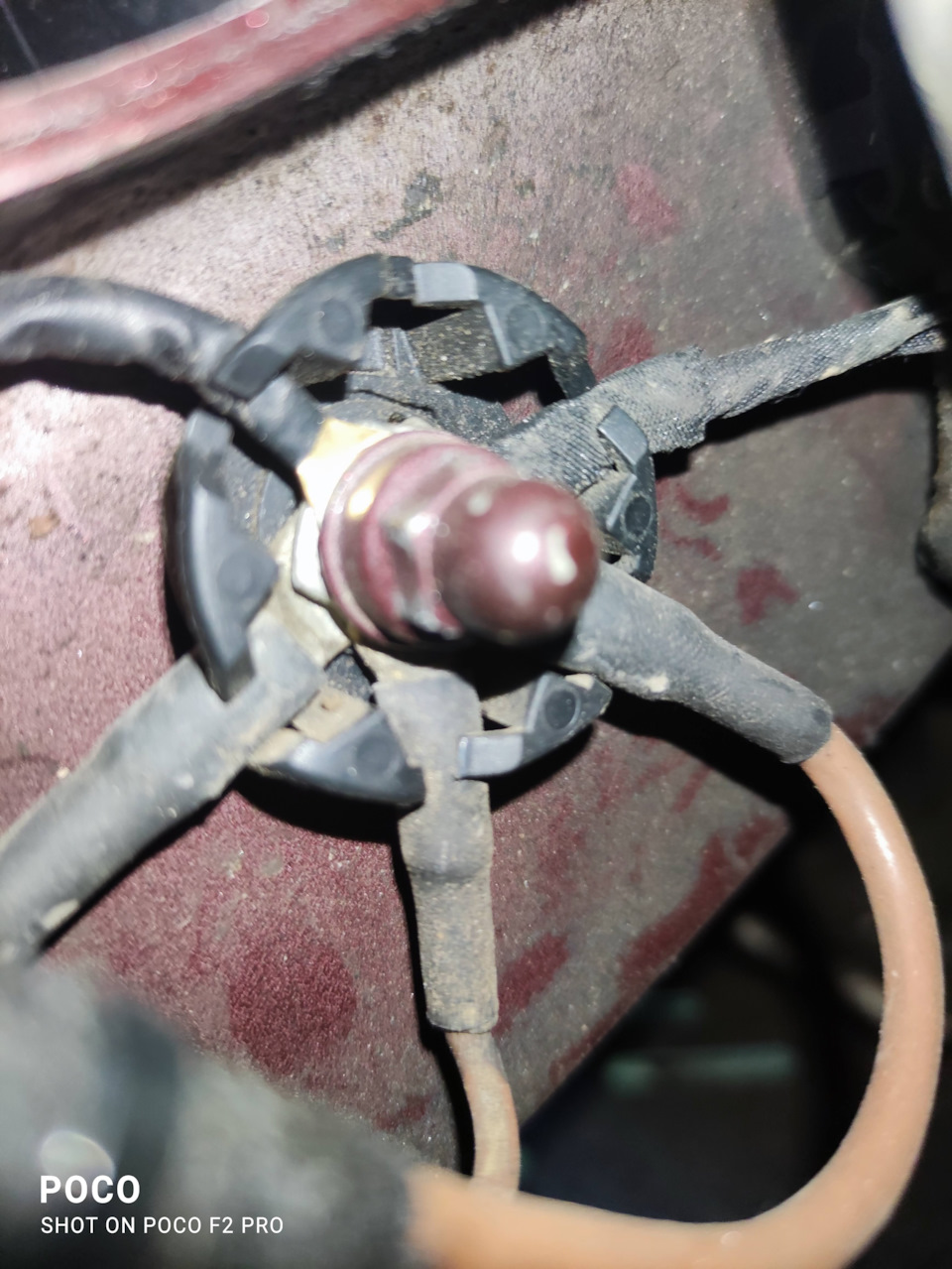

Загальна точка маси для 2ух птф і заводської електроніки

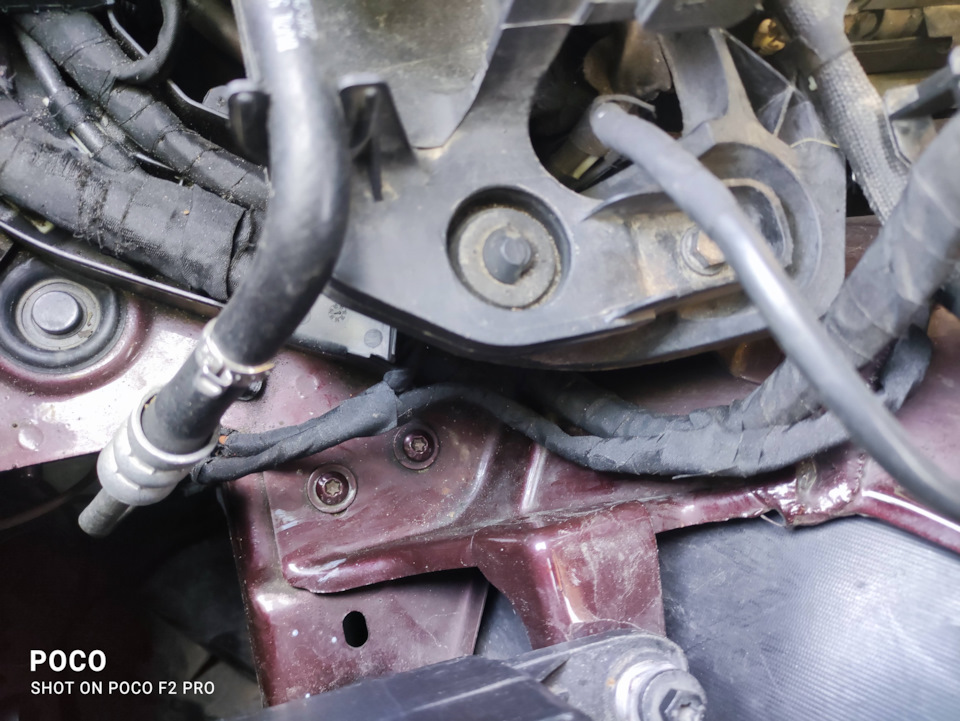

прокладені дроти
заводив через ці штуки, надрізавши одну з них
провід в салоні
Після запинав роз'єми t52a/25 і t52c/25 і підключив і запинавперемикач світла (пін A21 на BCM ).

Активував усе Васей і почав перевіряти, тут і вилізли косяки могоBCM, він абсолютно не тримав навантаження на ПТФ і на світ привключених габаритах, якийсь час я намагався воскресити його, продзвонюючи і змінюючи ключі, але результату це не давало, вінйшов на захист по птф, проц просто відключав ключі рандомно, кзніде не було. У результаті я замовив новий BCM кінця 14 року -Розпаяв його, активував птф (byte 14 bit 0) і corner підсвічуванняповоротів (byte 14 bit 7) і все заробило годинник.

робоча птф від блоку комфорту
