Бо на сигналізації був додатковий канал, вирішив зробити на ньоговідкриття багажника.
Вивчив кілька схем як правильно це все зібрати і приступив дороботи.
/>
Реле та колодка валялися в гаражі, замок з кнопкою довелосякупувати)
Привід Chameleon A-2, боявся що не вистачить зусилля, алеобійшлося, все працює відмінно)
> Досі не можу награтися)

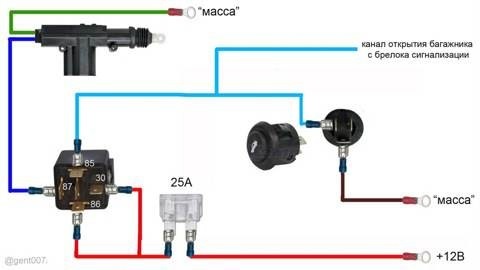

керувався даною схемою

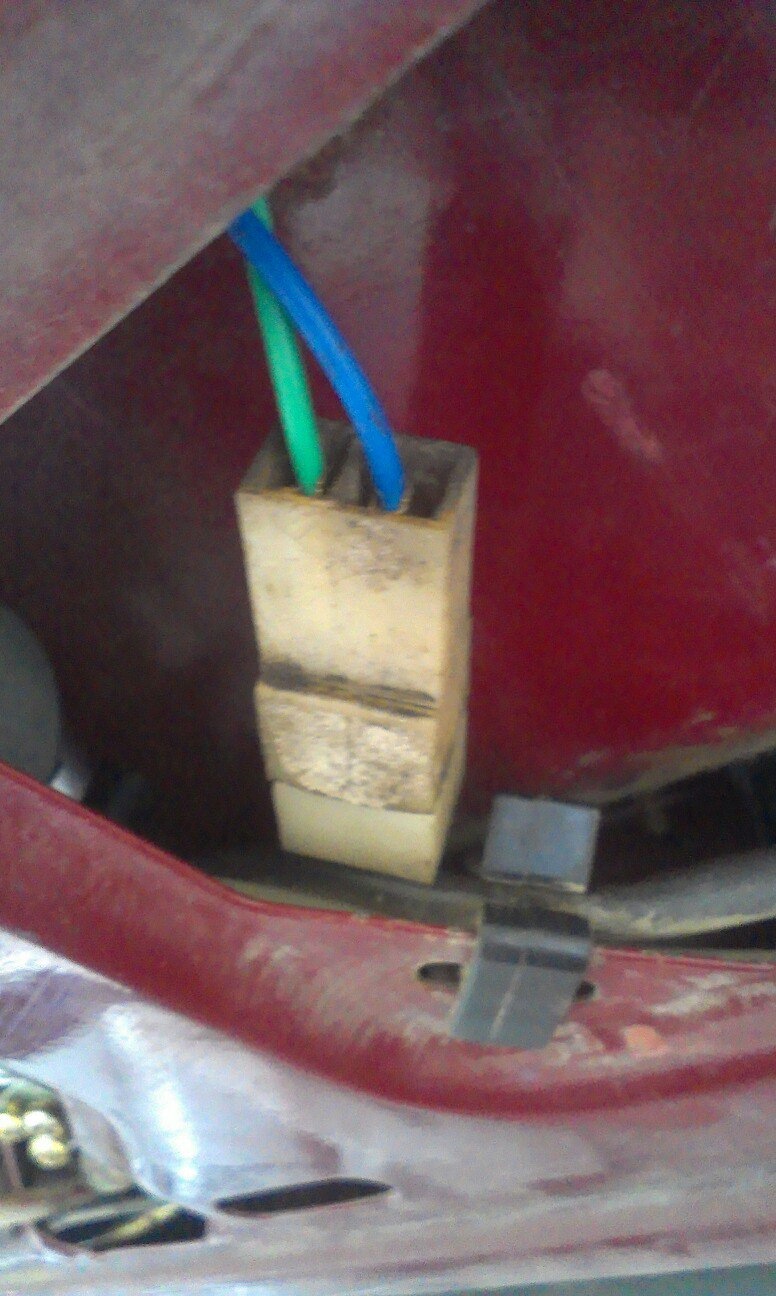

Сам соленоїд підключив через колодку від ВАЗ

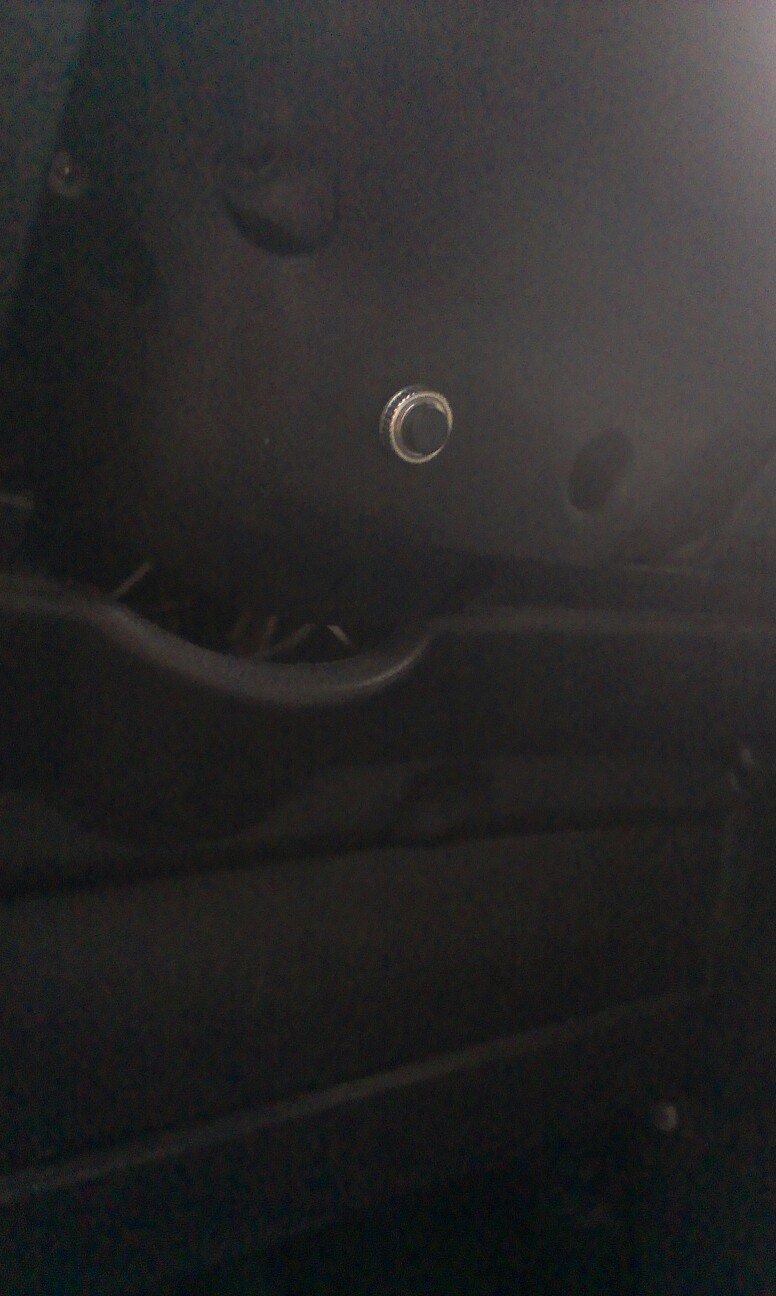

Кнопка дрібна, розташував на кожусі кермовий)

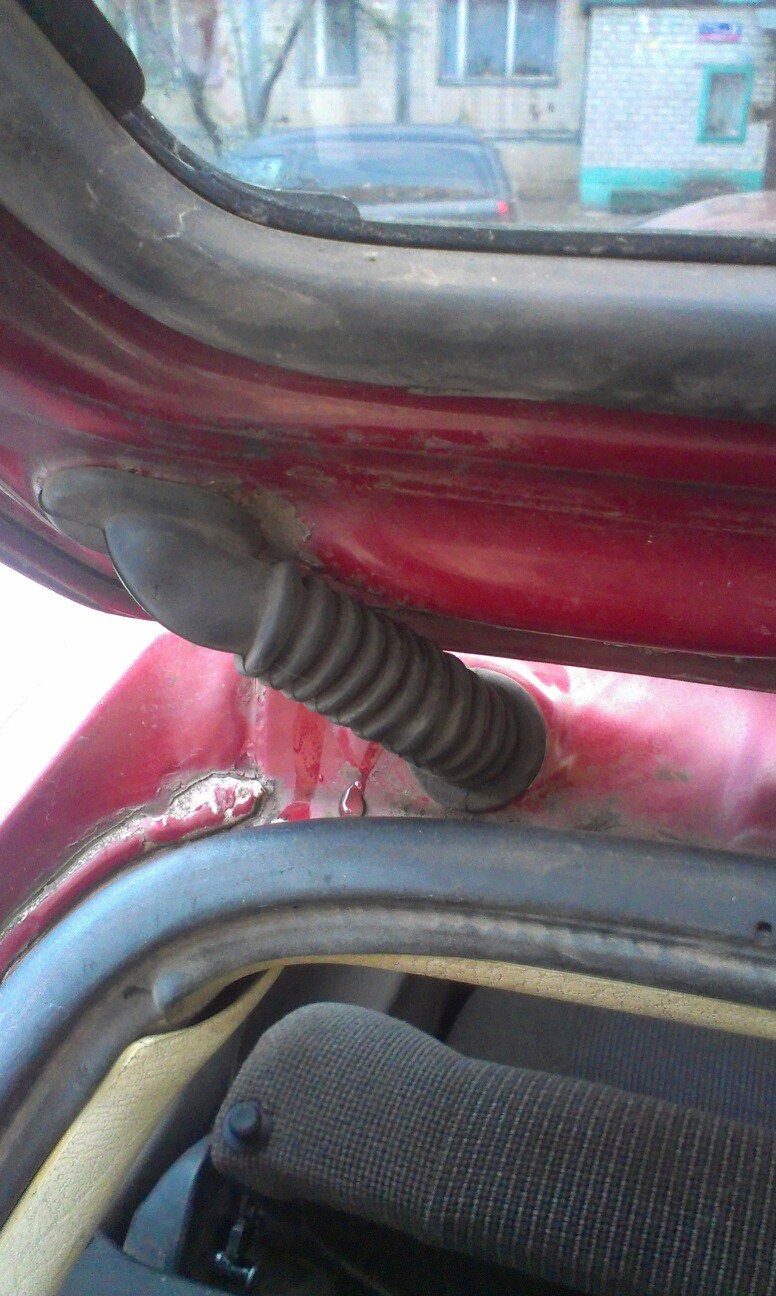

Проводи були укладені через гумку як і належить)

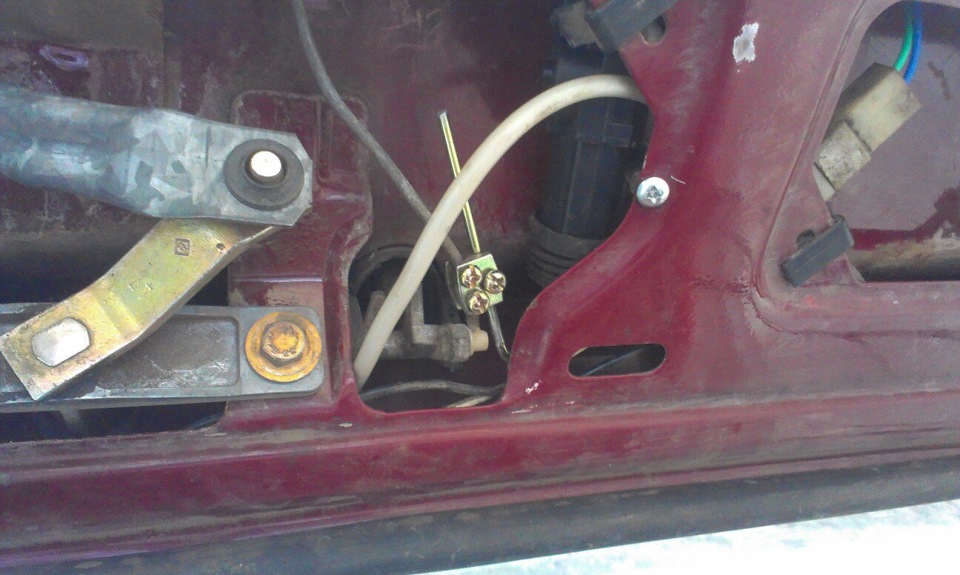

А ось так це все виглядає у кришці багажника.
Коментарі8
Класно! Довго проводи проводив?
Через гумку було проблемно провести, у мене в спойлері доп.стоп але дроти на нього висіли просто в салоні, вирішив і їх провести нормально, чисто через це порався.
Питання по кнопці - від чого вона?
кнопка бралася у звичайному магазині електрики і т.п. знайшов найпростішу такого плану
Я запилив таку ж схему, тільки кнопка вихідна червона і в блискучому корпусі. Хочу ось таку чорну низьку і із зображенням. Але ще поки шукаю.
хороша робота, Відмінно зобразив схему)
Я її ніби на драйві знайшовробив так як на ній показано, тільки через 5ти контактне реле.
зберіг собі)
