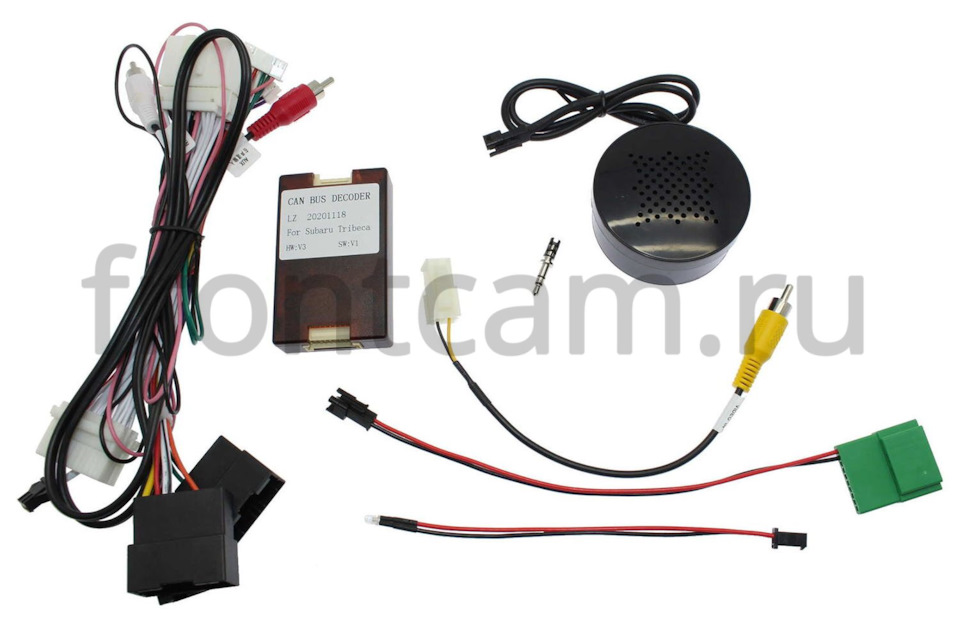

Ось і довів я до розуму підключення CAN-шини до андроїд магнітоліTeyes. Так як у мене комплектація з монохронним дисплеєм, топроводка надана з CAN BUS Recoder, за конекторами кардинальновідрізняється від моєї, тому що призначена для комплектації зкольоровим дисплеєм.

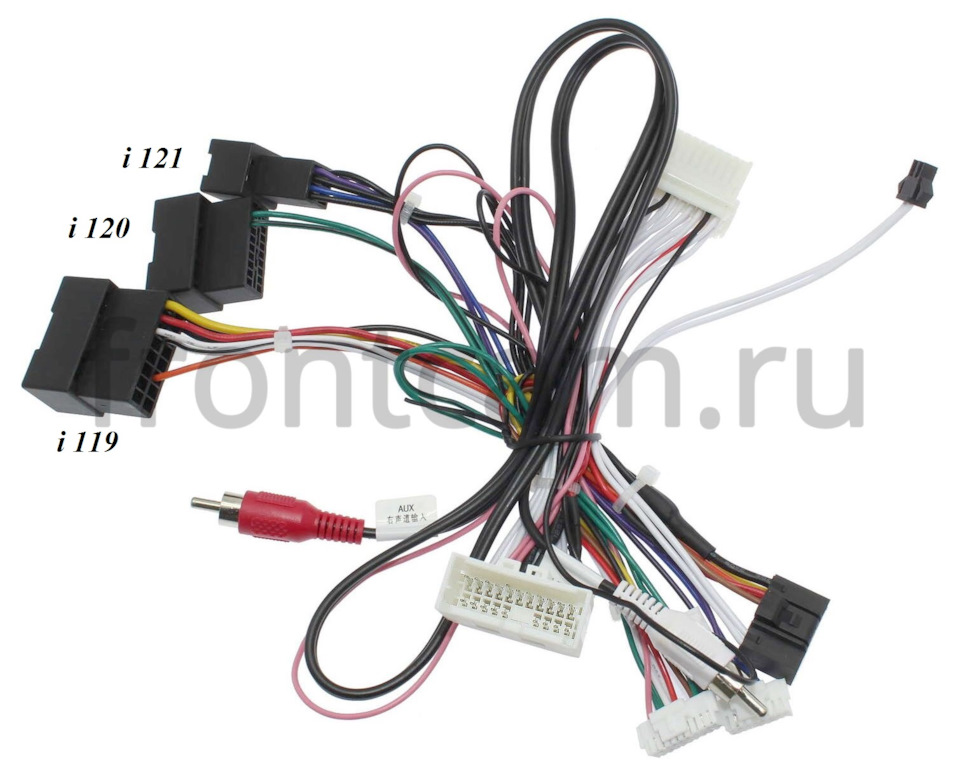

Вказані номери конекторів кольорового дисплея. "i119" і"i120", які нам потрібно відрізати, для того щоб з'єднати наскручування до проводки конектора монохронного екрану "i122"( скрутки краще пропаяти).

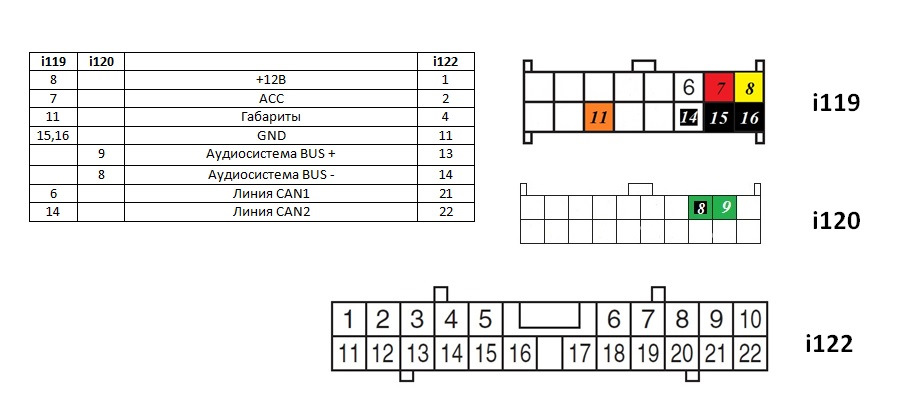

На даному малюнку вказана таблиця які дроти потрібно між собоюз'єднати.
Після даної процедури Android магнітола виводить всю інформацію, яку нам може надати CAN- шина і додатково керування штатноїмагнітоли, а саме диски і радіо (у разі якщо їх підключати міжсобою, що я не захотів робити)

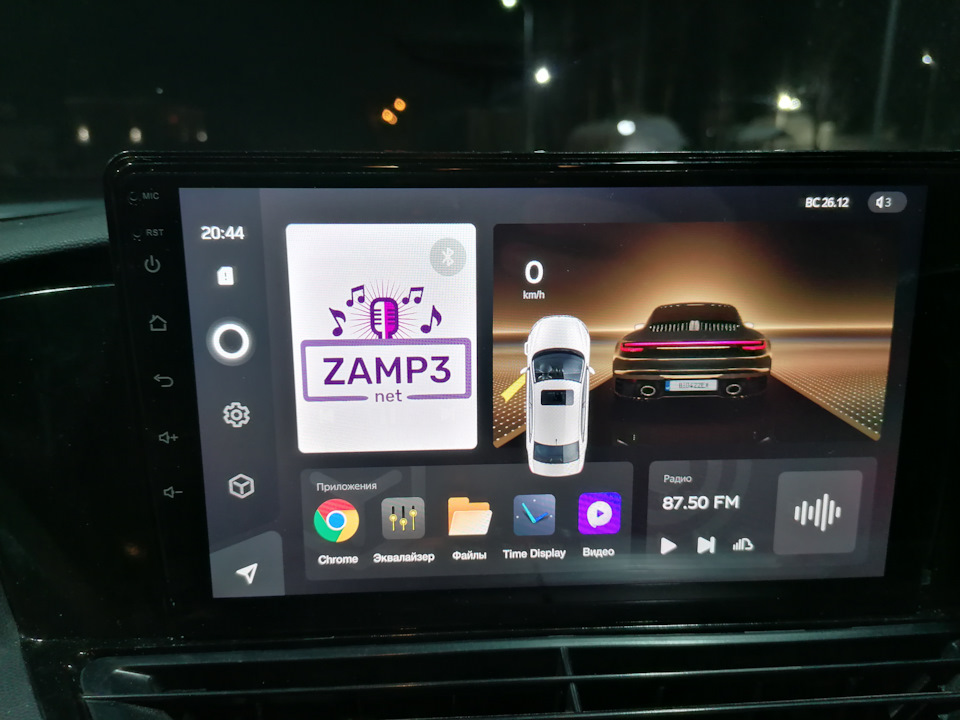

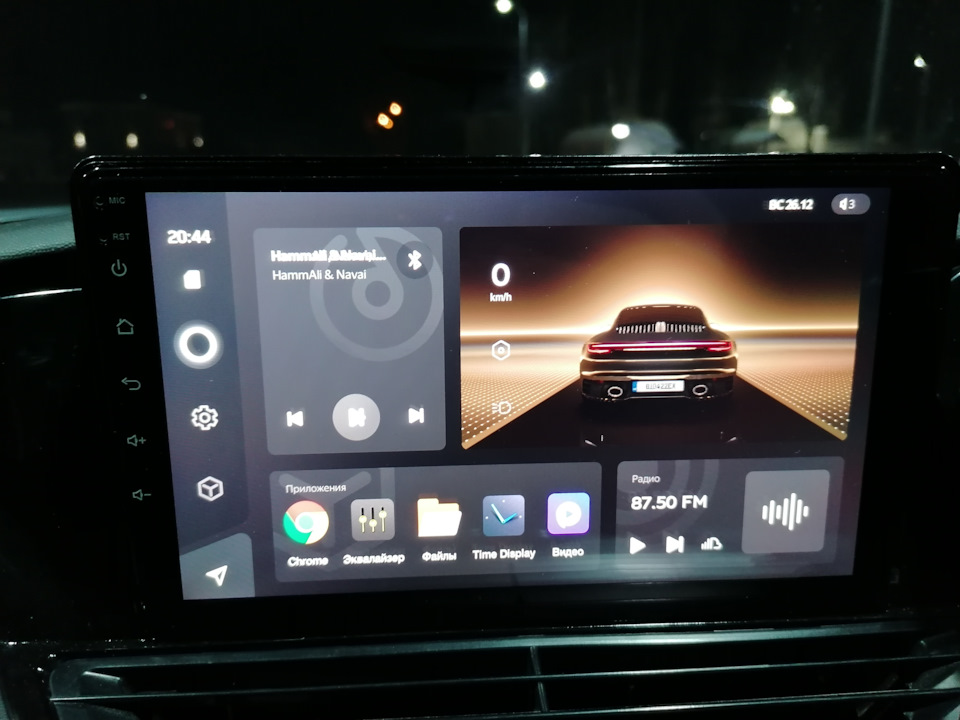

Робочий екран
Відкриті двері водія
Дублюється управління клімату при переключенні
Інформація з витрат і пробігу
Насправді все підключається елементарно без покупки додатковихпроводок, звичайно на вивчення та її реалізації витратив чималочасу.
<Конектор "i121" з монохронним дисплеєм підключати не варто, оскільки попрощаєтеся із запобіжниками.
Всім добра! Будуть питання, звертайтеся, що зможу підкажу.
Коментарі18
Це просто скарб! Дякую за звіт! Буду керуватися ним при підключенні. Ще цікаво що з підключенням самого звуку, читав що під трибеку реалізовано тільки через аукс, що є не найкращий варіант. Але начебто зустрічав на drive2 як людина вирішував це питання.
Доброго дня, у мене трибека 2007 рік, європейка, дисплей монохромний, замовив teyes spro, що то не зовсім зрозумів по підключенню. Якщо є можливість, то як з вами можна зв'язатися
Добрий день! Не можу знайти цей CAN BUS Recoder, є можливість посилку кинути де брав! Рамку під 9-дюймову магнітолу знайшов, магнітолу вибрав, залишилося все це з'єднати
Він йшов у комплекті з магнітолою. Їх як у вільному продажу немає.
Привіт! Пара питань, у мене європейка з кольоровим, я так розумію якщо є перехідники ISO зі штатних роз'ємів, то можна підключити без аукса? диски і рідне радіо хочу щоб працювало і відображалося нормально, гучність коли крутиш пише?
Аукс йде в проводці з магнітолою, там підключається він до основної проводки. Якщо кольоровий лисплей, то там з підключенням, все набагато простіше, тільки з'єднати фішки. За гучністю, клавіші керма керують Андроїдом, а крутилка керує штатною магніто...
Дякую, трохи не допрацювали китайці ...
Добрий день, підкажіть якщо у мене в трибеку кольоровий монітор можу я підключити за інструкцією до магнітолі без танців з бубнами? Аух у мене не виведений у підлокітник, кнопка є на приладці, а штекера немає. підключенням. У комплекті магнітолі йде ...
З кольоровим дисплеєм все підключається без проблем. У проводці з Teyes йде два тюльпани (Аукс) їх промто потрібно буде підключити з аудіо виходом. RCA із самого планшета.
Спасибі велике, тобто з кольоровим монітором складнощів особливо не буде за підключенням. Дякую.
Саме!
Здрастуйте, я ось підключаю !а звук на динаміки не йде з планшета!🤔🤔🤔🤔
Доброго дня, ви підключили?
Ось це ось спасибі! Днями чекає ...
Молодець, хоч і не сильно розписала, але якщо в тебе працює то це круто!
Основні перепинки розписав, решта все ставатиме по штату. Якщо потрібно буде більше інформації, зможу надати докладніше.
Проводи в комплекті йшли? Щось на сайті FRONTCAM.RU не можу знайти ці дроти
Фото з інтернету взяв, а самі дроти були в комплекті.
