замутив собі кермові тяги на ШС і триопорну рейку,
взяв ВАЗівські тяги, відпилив зайве
> і нарізав різьблення під шарнір

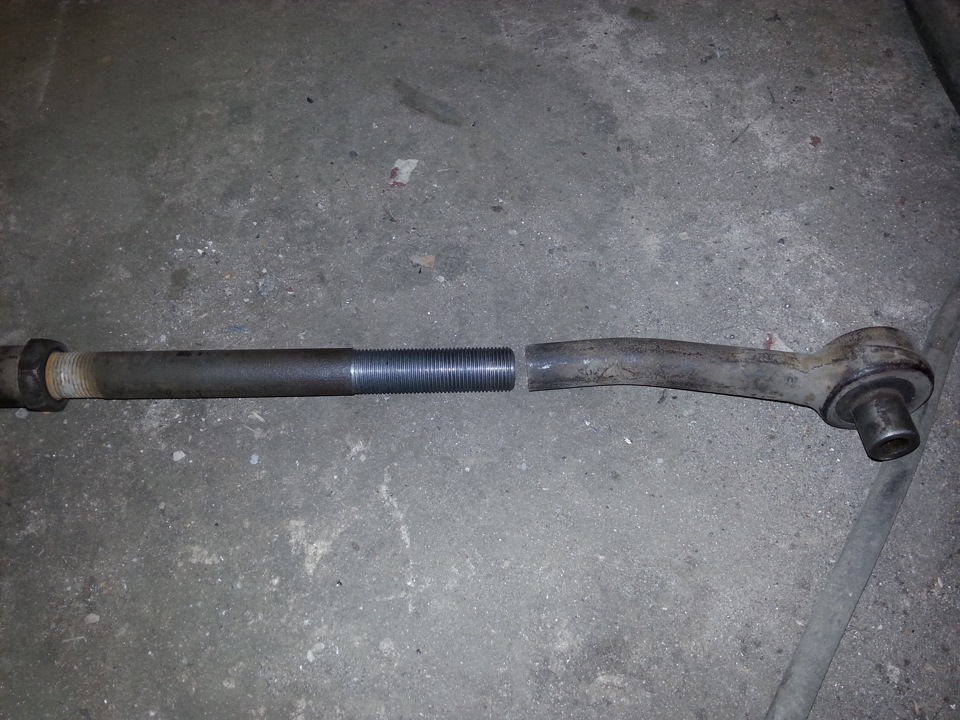

відпилений шматок і нарізане різьблення

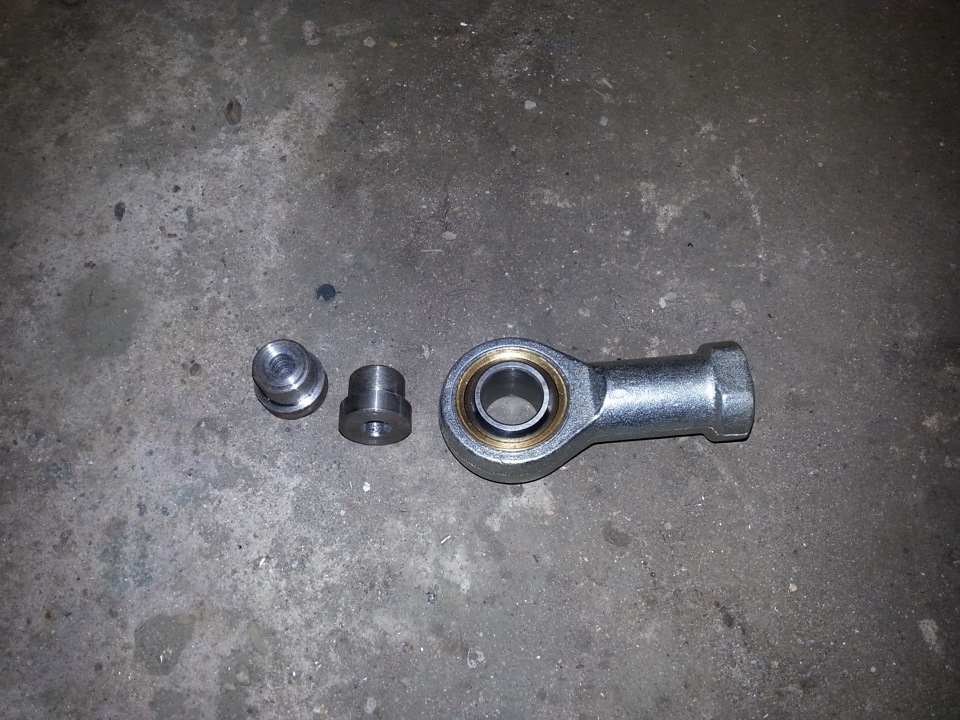

заздалегідь заготовлений шарнір і втулочки для монтажу на місце

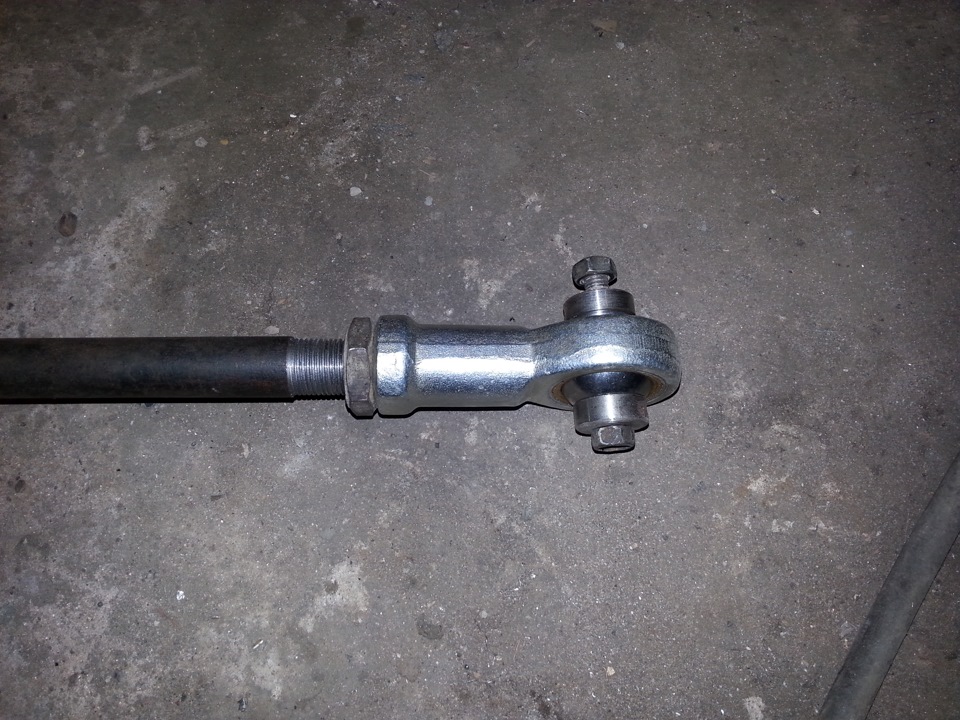

прикрутив шарнір і все готово

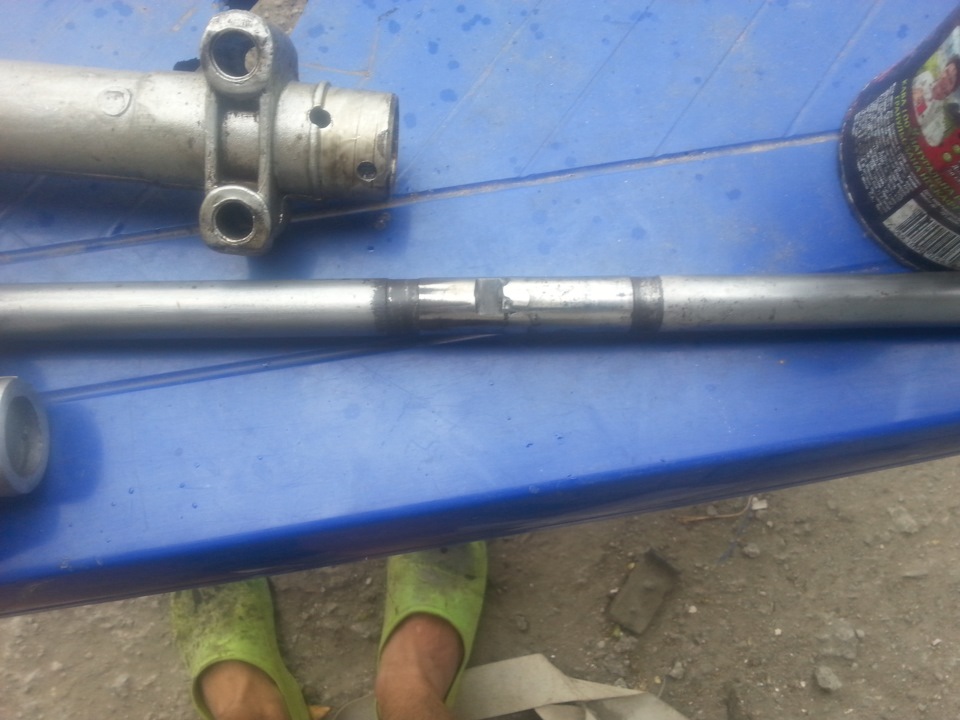

Потяг можна ставити на стокові стійки тільки різьблення тугопроходить і стирчить трохи більше звичного, а так нормально. Буливзяті 2 вали з рейки (краще брати нові) один з яких був проточенийі нарізаний різьблення, в другому просвердлений отвір і тежрізьблення, таким чином я скрутив 2 вали, щоб їх не повело призварюванні, проточив ще фаску і зварив обидва вали в купу Потім відодного валу відрізав зуби і він готовий Ще від другої рейки буввідпиляний шматок з втулкою все це віддав корешу в "кінебас моторсінститут тюнінгу корчежмуробудування" щоб він виточив мені єдинісвого роду втулки, т.К. Рідні розбиває через 1000 пробігу
вварив додаткове кріплення з квадратної труби 25х25
звичайно вварив втулки в трубу
імпровізовані втулки з товстостінної, безшовної труби

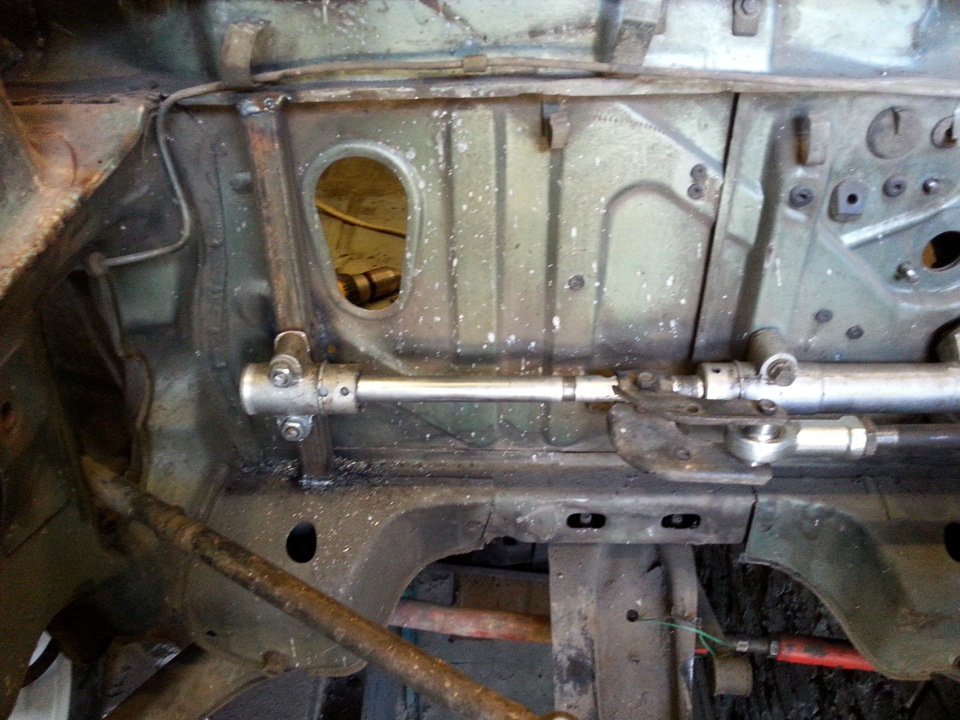

закріпив рейку на місце і все готове рульову тягу можна не гнути, т.К. Коли крутиш кермом вона відходить від рейки ще далі, але всеодно я хочу не великий вигин зробити від гріха рейки подалі
ну і поки лазив там під капотом, завтулив собі місце під додатковуподушку
Коментарі13
А з чого це шарніри з ШС-ами?
ні з чого, ну в сенсі, це я просто в магазині купив, де підшипники продають
А навіть так)) супер)) а то тут і в мене настав час на шо переходити ))
Рішення дуже цікаве, що по грошах?
по рейці робота токаря приблизно 50 грн, 2 рейки і втулки задарма, а по тягах, теж робота токаря близько 50 грн шарніри на кшталт 150 штука і 2 тяги від ВАЗа
Експеримент з чужими кермовими тягами, ІМХО, якийсь апАсний!.. Я б не став. Геометрія, чи знаєш.
наші слабші, тому я і взяв ВАЗівські, у нас трубка 18 мм і регулюється болтом 16 мм, а у ВАЗа прут 18 мм, ну і експеримент вже був, я просто перейняв досвід, у Бондарєва так зроблено! Та й яка геометрія , Довжину я зберіг, а решта і так стріляє
ну ІМХО все одно треба дотримати довжину рідних ... Бондарєв, так, авторитетно.
так я ж говорю що длуну зробив як у рідних
А втулки в шарнір сам робив чи підібрані звідки?
ні, у токаря замовляв
Серйозний апарат буде 100%)))
))) ну сподіваюся, до цього і прагну
