Цей пост присвячений найбажанішій опції, на мій погляд, нанетонованому седані - електричній задній шторці! " давало спокою змоменту отримання автомобіля та ухвалення рішення відмовитися відтонування стекол.Для когось ця повністю марна річ, але бувають такідні в році коли небесне світило дуже яскраво світить вранці абоввечері перебуваючи "на 6 годин" :)
< /p>
На початку шляху заглянув у JEPC для отримання інформації провартість цієї позиції як запчастини — цінник виявився не дужеприємним (але підйомним), але захотілося спробувати зробити самомуі почалося штудування TOPIx зокрема принципу роботи і схемпідключення, паралельно ризика на просторах глобальної мережі впошуках заповітної приблуди. Протягом трьох місяців постійногомоніторингу бажана ще жодного разу не спливла на поверхню, вивчившизарубіжні форуми, отримав не втішну інформацію про те, що людишукають це НЛО на XF близько року без особливого успіху (вірнішейого немає) звернув свій погляд на XJ X351 в надії що сам механізмідентичний шуканому невідомому звірові — і диво! в серпні місяцібула знайдена за адекватною ціною задня полиця зі шторкою від X351.Після отримання одразу взявся за вивчення конструкції таобмірювання всіх параметрів.

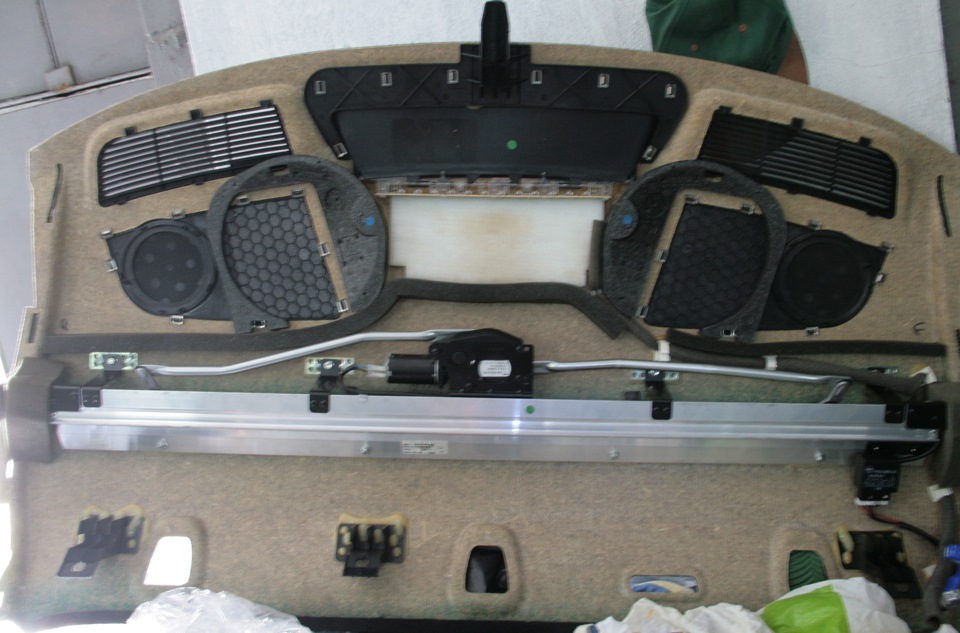

X351 ФОТО У ЗБОРІ
Знявши задню полицю зі свого XF переконався, що за розмірамимеханізм шторки з X351 може Прижитися при невеликому хірургічномувтручанні обох компонентів.
Наступний етап — пошук стельової консолі зайняв близько місяця і щемісяць поки посилка прийшла з eBay — завершилася повнимпровалом.
< /p>
Причина невдачі банальна — консоль прийшла від дорестайлінговоїмоделі у зв'язку з чим плата "B" (кнопки керуваннялюком/парктроником/шторкою)

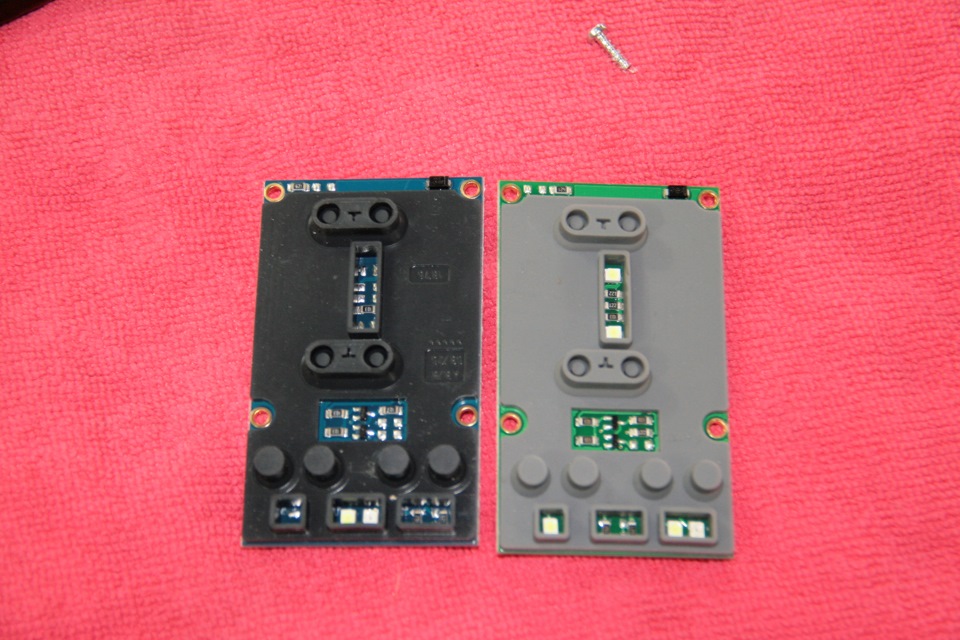

ФОТО ПЛАТ РАЗОМ
вигоряє при вживленні та підключенні в стельову консольрестайлінгової моделі :(

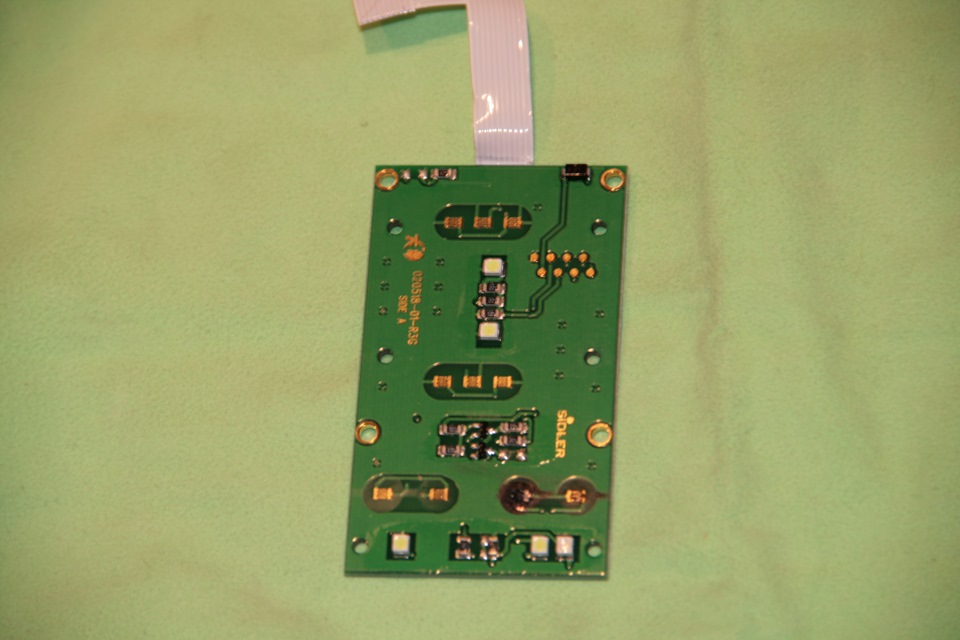

ФОТО ПОГОРЕЛЬЦЯ
Не приймаючи все близько до серця, замовив нову консоль підрестайлінгову модель:

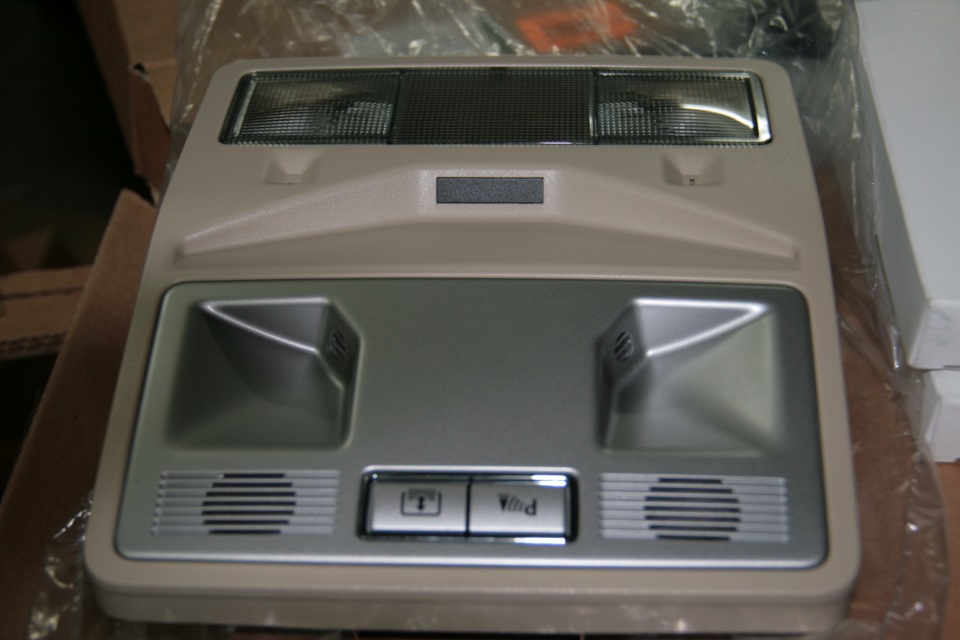

ФОТО НОВОЇ КОНСОЛІ
Як тільки отримав нову консоль відразу ж підключив до ньогомодуль Bluetooth з мікрофонами і перевірив на працездатність іцілісність плати :) покатавшись тиждень і переконавшись, що зплатою все добре вирішив призначити день створення свогоФранкінштейна., "гарячим клеєм", ножами, болгаркою, ключами тавикрутками приступили до справи. Забігай вперед повідомляю щопланували витратити на все 5-7 годин, але в результаті вийшло двадні (всього 14 годин), з якого 4 години пішло на припасуванняправильного "кута атаки" шторки, калібрування натягу тканини іприпасування роботи механізму після установки в авто .
Нижче викладаю кілька фото процесу складання:

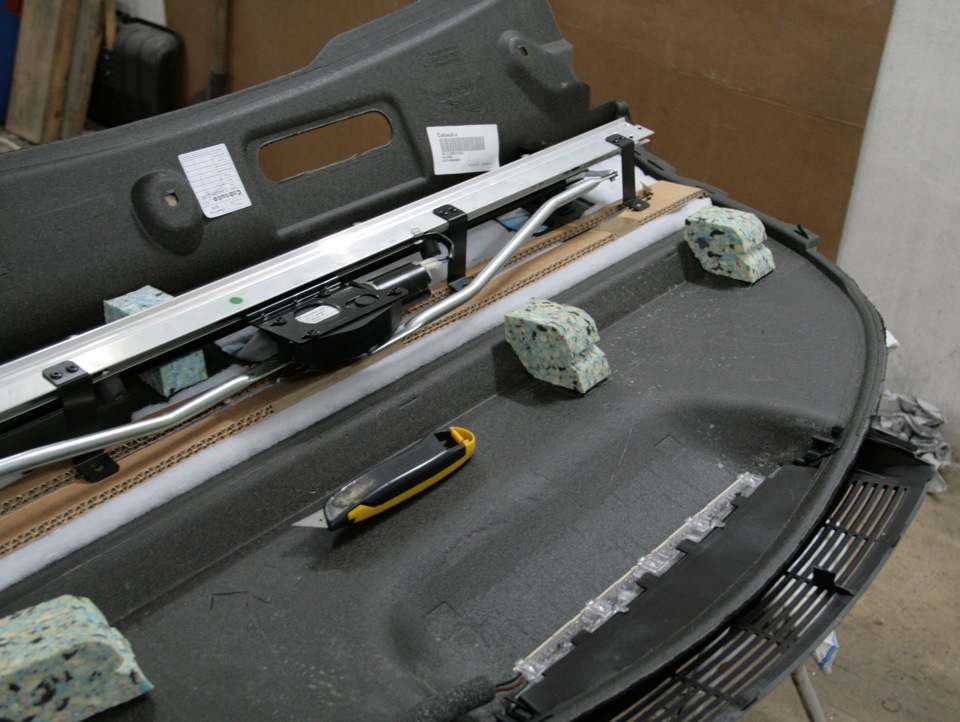

зрізаю непотрібні ущільнювачі
кріплення клеїться на клей для первинної фіксації
процес фіксації
початкова стадія проклеювання гарячим клеєм
Шторка пригвинчена до полиці
Установка нижнього чохла перед фіксацією та перевірки роботи
Фінальна перевірка працездатності перед встановленням в авто
нарешті права кнопка функціонує
Дуже тішить що інженери JLR не пішли стопами своїх конкурентів і непрописують шторку до модуля комфорту ні до CAN шини — тобто. justPlug& Play :D
Весь процес DIY що є рідкістю в сучасному світі автомобілебудування:)
Залишайтеся на зв'язку - наступний пост про зовнішні дзеркала:)






Коментарі20
Проведення під кнопку і саму шторку вже проведено із заводу?
У мене була прокладена із заводу.
Треба розкрити у себе подивитися
Замовив панель з кнопками, сів почитати про встановлення всього цього щастя і раптом прочитав про дорестайлінгові консолі, які на рестайлі помирають! Як зрозуміти — allegro.pl/lampka-wnetrza… Дякую за допомогу))
Потрібно фото з тильного боку з номерами
Я правильно зрозумів, вони квітами відрізняються? Рестайлінгова синя плата? Чому вона горить, і чи можна в ній щось перепаяти (у дорестайлінговому) щоб на рестайлінгу працювала?
Так, різних кольорів. У нас синя. Горить через різну архітектуру доріжок плати, тому якщо поставити зелену на рестлінг - вигоряє при включенні підсвічування або натискання на кнопку парктроніка і допаяти світлодіод. Простіше кнопки перекинути на свою...
Тобто можна просто кнопки перепаяти? Я, якщо чесно, не зрозумів, чому світлодіоди різні! Ліхтарі підсвічування скрізь однаково виглядають.
Трохи інакше - на всіх платах з функцією парктроніка є контакти під кнопку шторки, різниця тільки в розташуванні світлодіода підсвічування кнопки шторки, саме його потрібно і встановити (якщо потрібне підсвічування в заводському виконанні). За наявно...
Тепер зрозумів! Виходить, що з установкою полиці на своїй штатній консолі я можу її активувати, якщо зніму кнопку і замкну сусідній контакт? І мені треба замінити лише блок із однієї клавіші на блок із двох? Здорово!
Кнопки є ще )
Серйозно? Що за них буду зобов'язаний?
Для початку зроблю фото, якщо сподобається стан, домовимось.
Знову молодець!
А ніхто з Ягуароводів не стикався з тим що ця консоль біса живе своїм життям? то вмикається світло то вимикається... реально задовбався)
А освітлення увімкнено?
Яке? Там мало того, що вона включається вимикається, її самому не відразу можна вимкнути... А так я завжди їжджу з ближнім
класна доопрацювання. Клопотно але результат того вартий… мені теж подобаються задні шторки… а ще й з електроприводом…))) шкода що на мій бюджетний авто таке не передбачено… таке доступно лише преміум сегменту…
Дякую, думаю за великого бажання можна Вам можна спробувати поставити або від B7 або від А6
у мене нібито хетч-седан. там полиця зсувна ... і треба фахівця. але електро не вийде. полиця як в хетчбеку. не срсем як - але все ж таки ...
