З великою ймовірністю кількість постів присвячених темі «повногорозкриття кришки багажника» залишиться дилогією.
Цей пост – сіквел запису піврічної давності: https://megadriver.org…f/xf/m18/journal/1668517/
Причина доопрацювання упорів і як наслідок написання цієї нотаткибанальне відсутність у продажу необхідних компонентів при первинніймодернізації. З настанням холодів при відкритті багажника з пультаабо салону став помічати не повне відкриття кришки (кут відкриттястановив якихось 30 градусів) ), ну ось морози пройшли (поки що), апроблема залишилася ☹

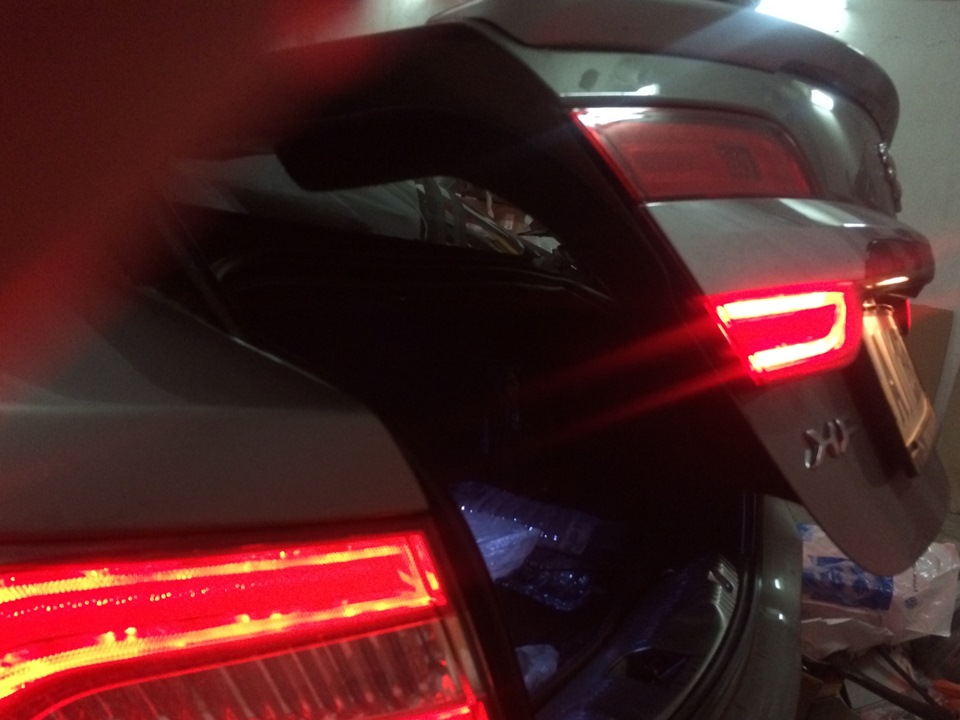

Фото_відкритої_кришки
Вивчивши причину проблеми помітив що під тиском механізму ранішевстановлені гвинти М5 в пластикову втулку, деформуючи її, тим самимне перебувають у перпендикулярному положенні щодо кришки (ведучизакони фізики повністю скасувати те не можна). Місяці і випадкововідвідавши відділ з продажу кріплень наткнувся на гвинти М6 DIN 914і гайки високі ковпачкові DIN 1587. На радостях у навантаження взявметчикодержатель Т-подібний М3-М6 і метчик М6 (такого дрібногодобра в господарстві не було).

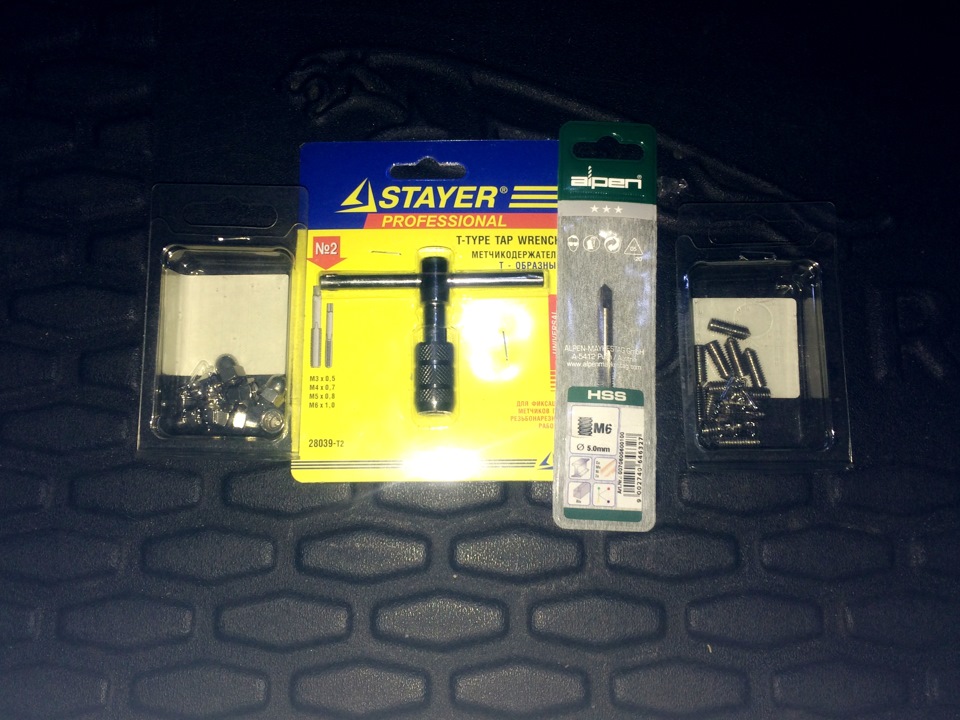

Фото_кріплення

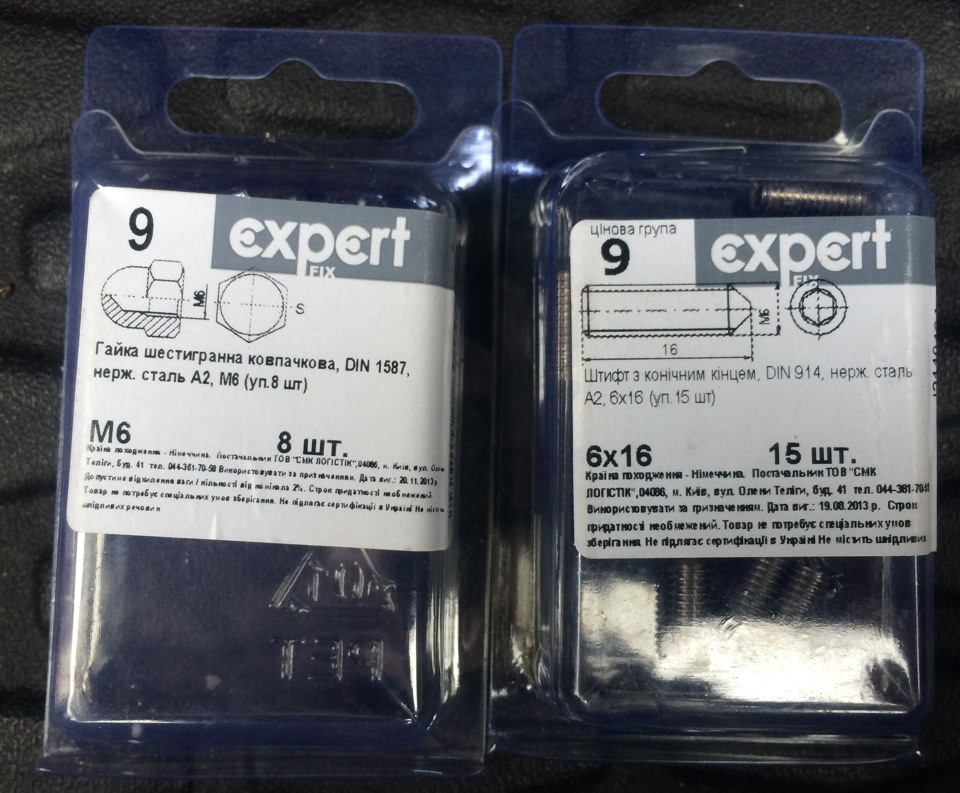

Фото кріплення №2
Вчора при сприятливому збігу обставин та наявності вільних 45хвилин взявся за справу:

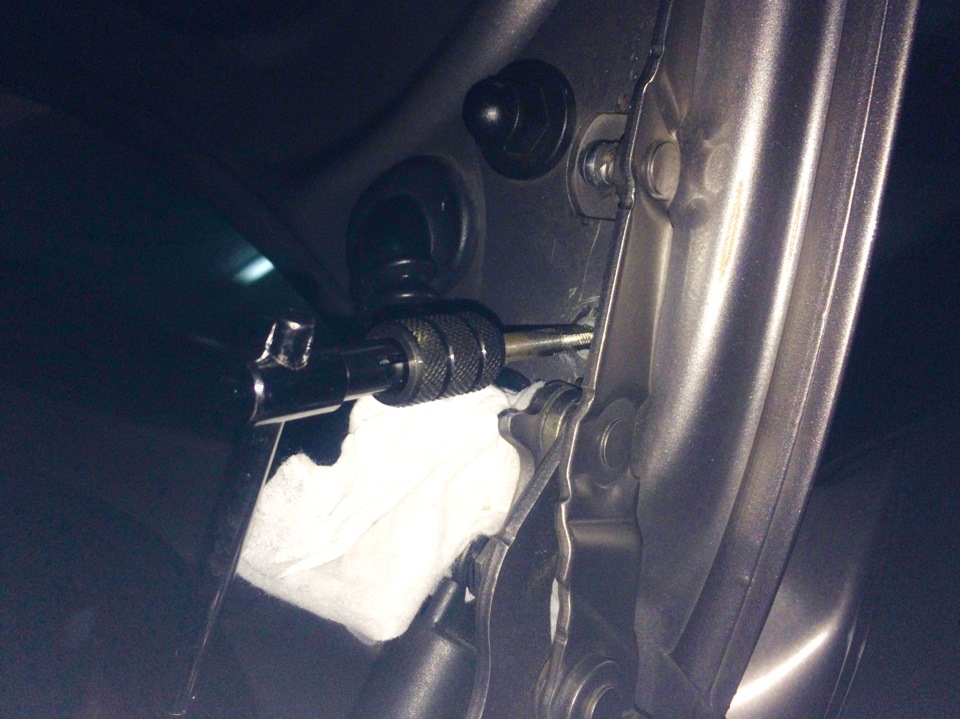

Фото_нарізка_м6< штифт_і_ключ
вкручування штифта
Накладання мідної пасти
Гайка на місці
Аморік встановлений, залишилося на місце поставити скобу іпідфарбувати пензликом для повного естетичного ефекту :)

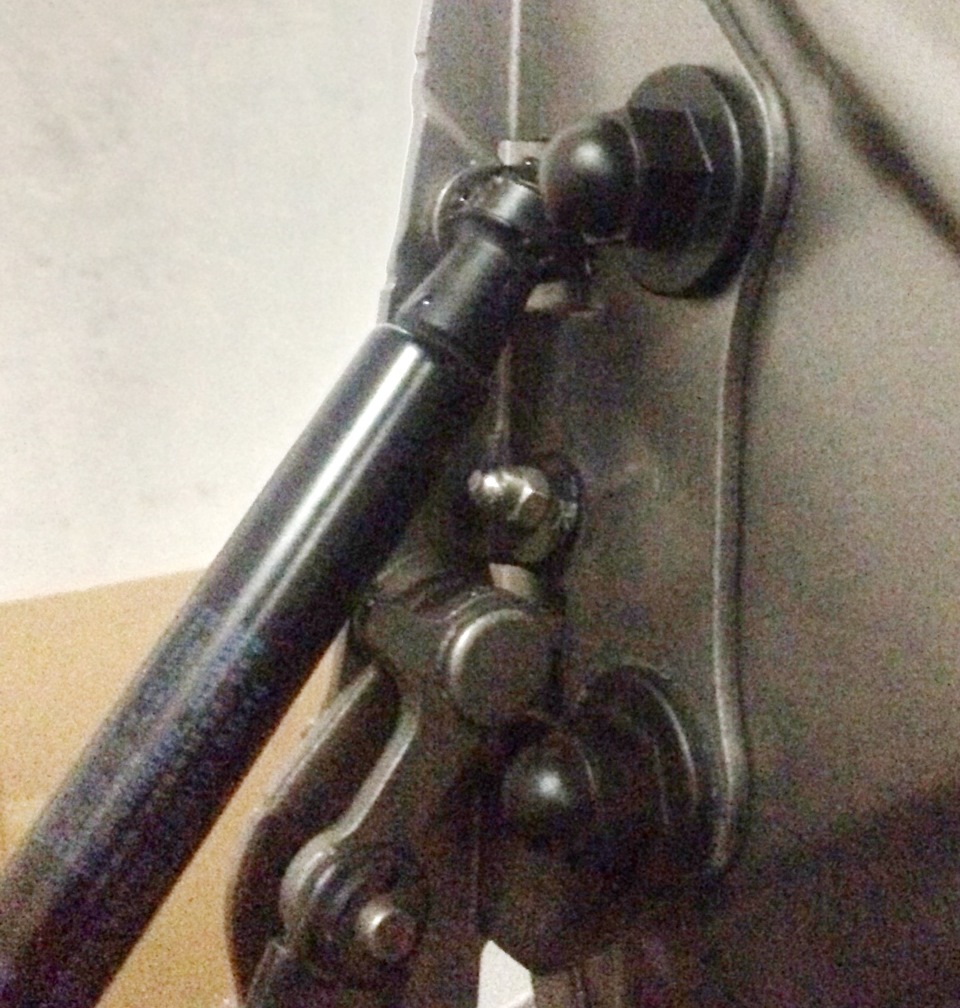

Фінальний вигляд
>
Після складання та встановлення кришка знову повністю відкривається☺ — чекаю морозів щоб повністю перевірити працездатність.
На прохання LeLAUA Додав кілька фото установки
PS
p>
У фотосет не потрапили:серветки, викрутка плоска (для зняття скобиамортизаторів кришки), очисник універсальний Wuerth, мідна мастилодля різьблення Wuerth, ключ шестигранний, тріскачка для торцевихголовок і головка)< br>






Коментарі9
Судячи з фото гайка аж надто велика. У ході експлуатації не розбив/зігнув чи язичок?я одягнув схожу за розміром тверду пластикову (ковпачки такі є) - мало того багажник закривати стрімко, так ще й язичок цей починає вигинати.
Язичок поки що рідний, особливої деформації не помічено, навіть стало цікаво, перевірю )
Дякую, як перевіриш, дай пліз знати
Перевірив сьогодні вранці, глобальних деформацій немає, механізм як працював так і працює )
Цікава тема. У мене спочатку тільки відкривалася, навіть без кутів відкриття, так би мовити. Хотів проколгоспити завдяки тому ж самому укр. посту на цю тему. Хотілося б у цьому пості більше фотографій, крокових дій…
Добре, днями зроблю )
Дякую, буду вдячний!
У мене та ж тема - відкривається і все. Вдалося перемогти недугу?
Поки що ні. Не займався ще ... все в планах. Як зроблю - опублікую обов'язково
