У продовженні теми про примусове блокування міжосьової муфтичастина 1 і частина 2 зробив деякі спостереження та висновки про їїроботу.
<

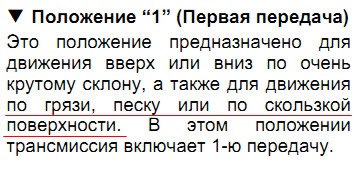

Всі щасливі власники техніки Subaru з автоматичною коробкою TZ1 ізсистемою повного приводу A-AWD (Active All-Weel Drive) можутьзвернути увагу на те, як тріщить той самий Transfer Solenod, який івідповідає за ступінь блокування міжосьової муфти. Просто включившизапалювання і вибрати будь-який режим коробки крім "P" і "N".Причому частота цього тріска змінюється при натисканні на педальгазу. З під машини дещо інший, ніж в інших режимах, тепер згадуємопро те, що в мануалі є якась згадка про рух по бруду, піску таслизькій поверхні, і що все це слід робити при положенні селектора"1".
< /p>
Зняв логи коробки, просто стоячи на місці із заглушеним двигуном (але природно) з увімкненим запалюванням).
Цікали параметри Throttle Sensor Voltage (V), Transfer Duty Ratio(%), ну і R Range (On/Off), D Range (On/Off), 3rd Range (On/Off), 2nd Range (On/Off), 1st Range (On/Off) для того, щоб потім негадати в якому положенні був селектор коробки.
Логи знімав за допомогою шнурка, купленого тут, про який я вжеписав тут.

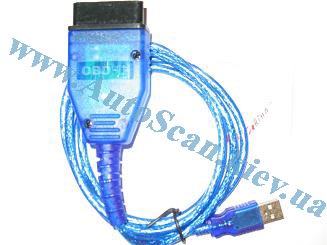

Універсальний діагностичний OBD2 адаптер KKL VAG COM 409.1. Пост#82).

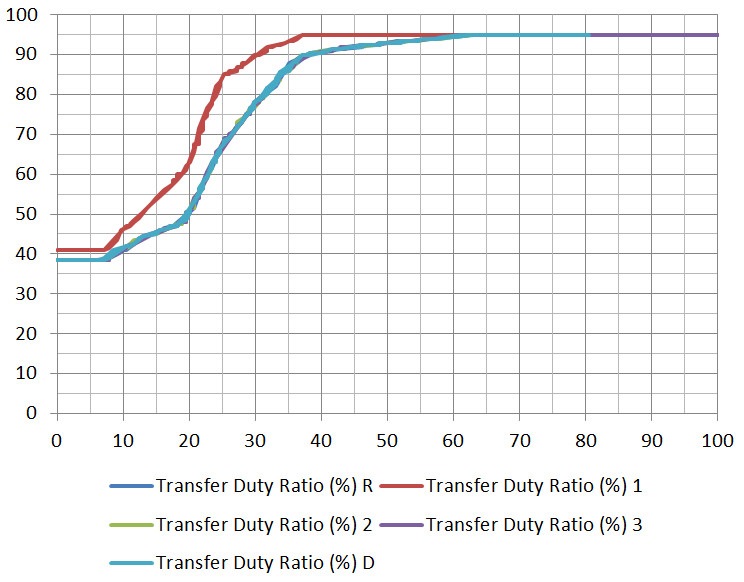

Загалом зняв логи. Отримані результати обробив у MS Excell. Навиході отримав графік залежності ступеня спрацьовування соленоїдаміжосьової муфти (Transfer Duty Ratio) від ступеня відкриттядросельної заслінки, яку я вирахував з Throttle Sensor Voltage (V).Де прийняв значення 0.5V — 0%, 3.58V — 100%.
Ну які можна зробити висновки?
1. Так дійсно, в режимі "1" міжосів муфта отримує більший "натяг" впорівнянні з іншими положеннями селектора. На графіку видно, що всілінії злилися в одну крім "Transfer Duty Ratio (%) 1", яка набагатораніше і різкіше прагнути "вгору" означаючи більш високий ступіньблокування муфти.
2. Десь зустрічав інформацію про те, що максимальний ступіньблокування настає при 75-відсотковому відкритті д/с.Але судячи зотриманих графіків це значення 60% для режимів "2", "3", "D", "R" та 37% для "1".
/>
3. Ну і звичайно ж як блокується муфта на швидкості і припробуксовках моє маленьке дослідження не покаже. Але ж ноут зішнурком є, інвертор на 220V є - буде чим зайнятися на дозвіллі; -)
